Modèle de concours de recrutement des techniciens spécialisés — Office Régional de Mise en Valeur Agricole du Tadla (ORMVAT) — Gestion et maîtrise de l'eau ou génie rural — 04/08/2015 — écrit n°1

Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.

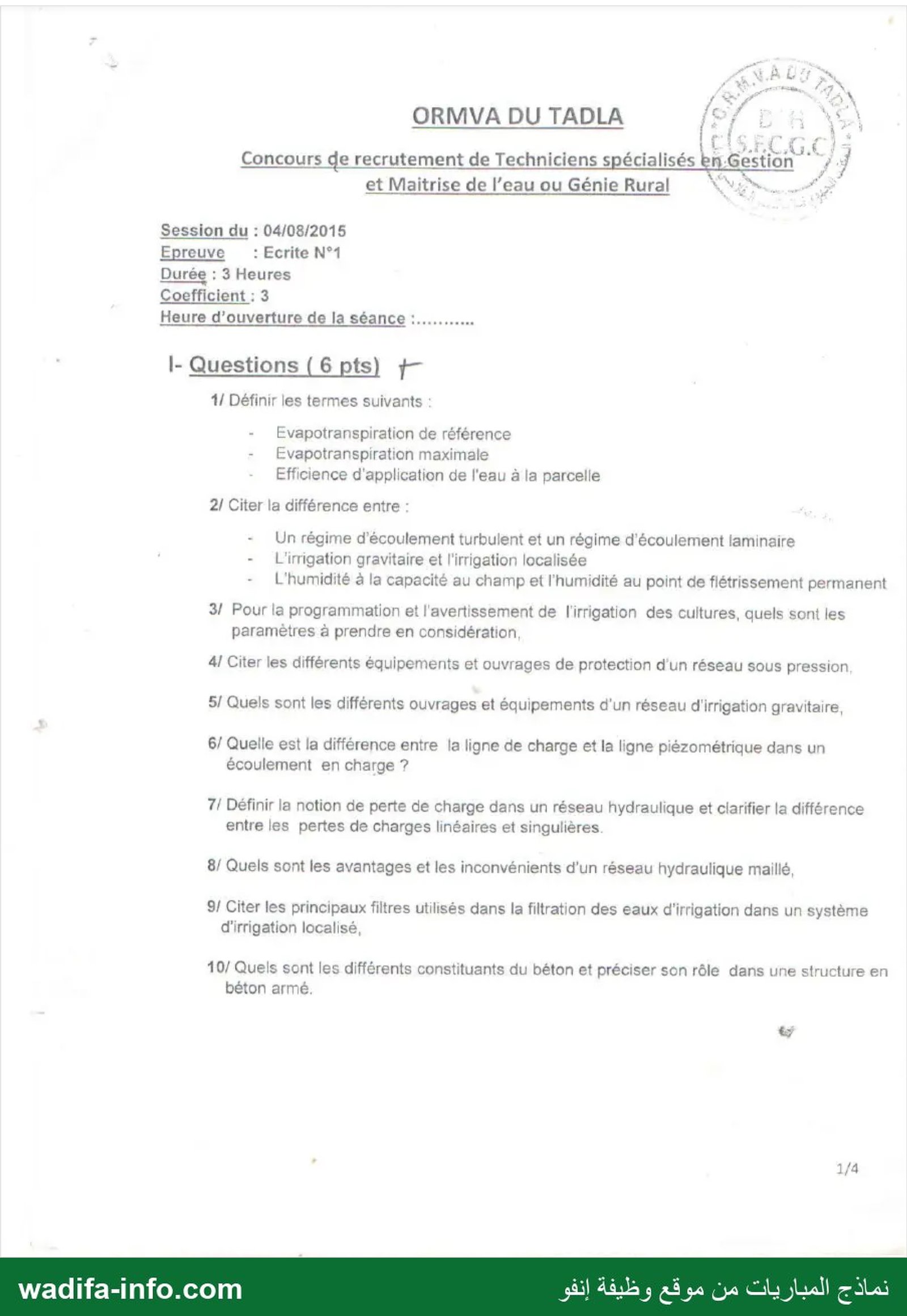

— صفحة 1 —
NEA
ORMVA DU TADLA 1
Concours de recrutement de Techniciens spécialisés en Gestion
et Maitrise de l’eau ou Génie Rural XV». …
Session du : 04/08/2015
Epreuve : Ecrite N°1
Durée : 3 Heures
Coefficient : 3
Heure d'ouverture de la séance :........…
l- Questions (6 pts) ÿ-
1/ Définir les termes suivants :
- __ Evapotranspiration de référence
-  Evapotranspiration maximale
Efficience d'application de l'eau à la parcelle
21 Citer la différence entre :
- Un régime d'écoulement turbulent et un régime d'écoulement laminaire
- _ L'irrigation gravitaire et l'irrigation localisée
- - L'humidité à la capacité au champ et l'humidité au point de flétrissement permanent
3! Pour la programmation et l'avertissement de l'irrigation des cultures, quels sont les
paramètres à prendre en considération,
41 Citer les différents équipements et ouvrages de protection d'un réseau sous pression,
5/ Quels sont les différents ouvrages et équipements d'un réseau d'irrigation gravitaire,
6/ Quelle est la différence entre la ligne de charge et la ligne piézométrique dans un
écoulement en charge ?
71 Définir la notion de perte de charge dans un réseau hydraulique et clarifier la différence
entre les pertes de charges linéaires et singulières.
8/ Quels sont les avantages et les inconvénients d'un réseau hydraulique maillé,
8/ Citer les principaux filtres utilisés dans la filtration des eaux d'irrigation dans un système
d'irrigation localisé,
10/ Quels sont les différents constituants du béton et préciser son rôle dans une structure en
béton armé.
L°2
1/4

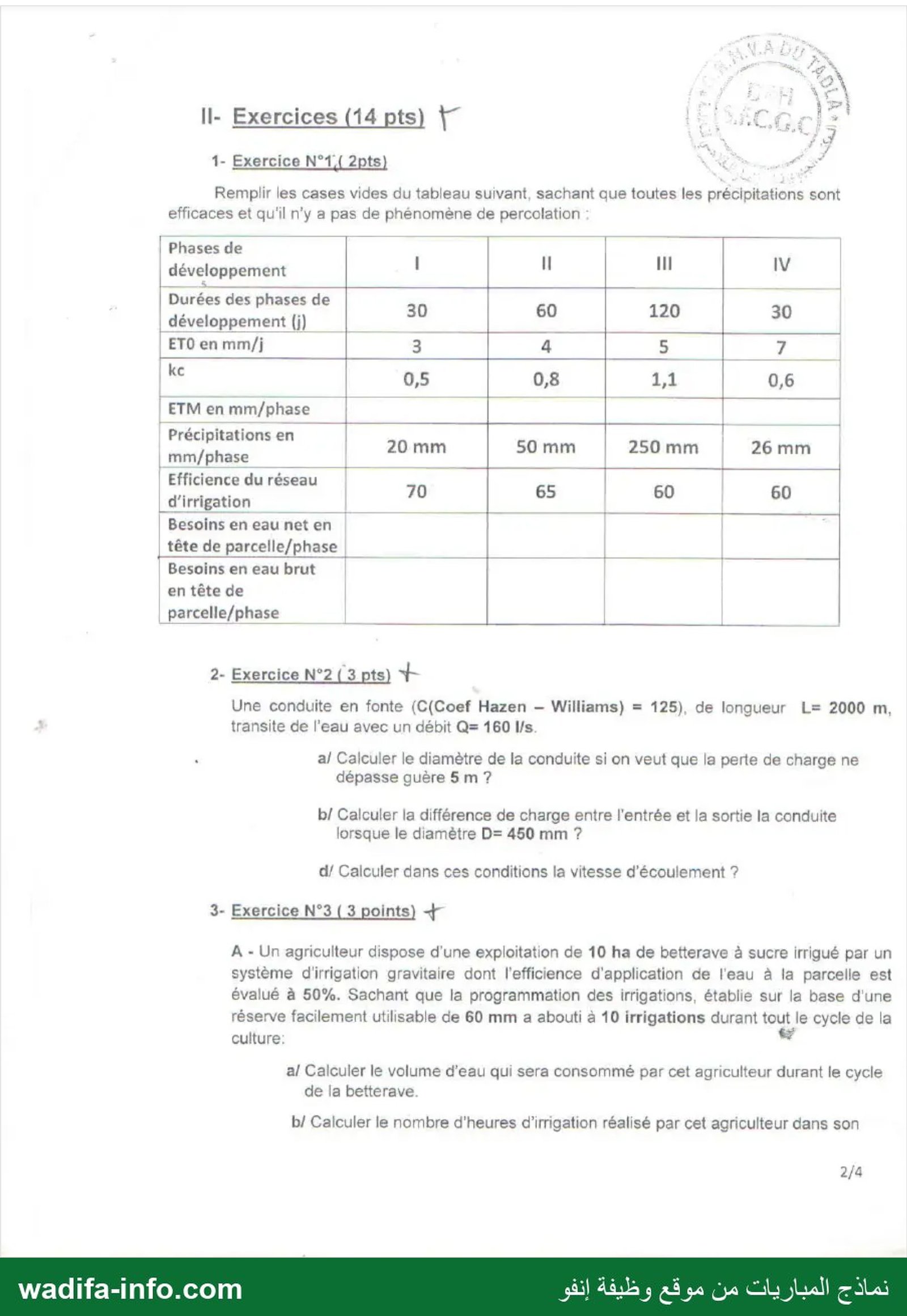

— صفحة 2 —
١٠١ Exercices (14 pts) Ÿ” |: fs,
1- Exercice N°1 (2pts) :
Remplir les cases vides du tableau suivant, sachant que toutes les précipitations sont
efficaces et qu'il n’y a pas de phénomène de percolation :
Phases de
développement ‏ا‎ Il ll IV
Durées des phases de 1
développement (j) 30 60 120 30
ETO en mm/j 3 4 5 7
kc 0,5 0,8 1,1 0,6
lETM en mm/phase |
| Précipitations en HE
| 250 mm 26 mm
_mm/phase L
Efficience du réseau
Ld' irrigation
Besoins en eau net en
tête de parcelle/phase
Besoins en eau brut
en tête de
parcelle/phase
2- Exercice N°2 (3 pts) Ÿ
Une conduite en fonte (C(Coef Hazen - Williams) = 125), de longueur ‏عا‎ 2000 m,
transite de l'eau avec un débit Q= 160 ١/5.
a/ Calculer le diamètre de la conduite si on veut que la perte de charge ne
dépasse guère 5 m ?
b/ Calculer la différence de charge entre l'entrée et la sortie la conduite
lorsque le diamètre D= 450 mm ?
d/ Calculer dans ces conditions la vitesse d'écoulement ?
3- Exercice N°3 (3 points) 47
À - Un agriculteur dispose d'une exploitation de 10 ha de betterave à sucre irrigué par un
système d'irrigation gravitaire dont l'efficience d'application de l'eau à la parcelle est
évalué à 50%. Sachant que la programmation des irrigations, établie sur la base d'une
réserve facilement utilisable de 60 mm a abouti à 10 irrigations durant tout le cycle de la
culture: L°4
a/ Calculer le volume d'eau qui sera consommé par cet agriculteur durant le cycle
de la betterave.
b/ Calculer le nombre d'heures d'irrigation réalisé par cet agriculteur dans son
2/4

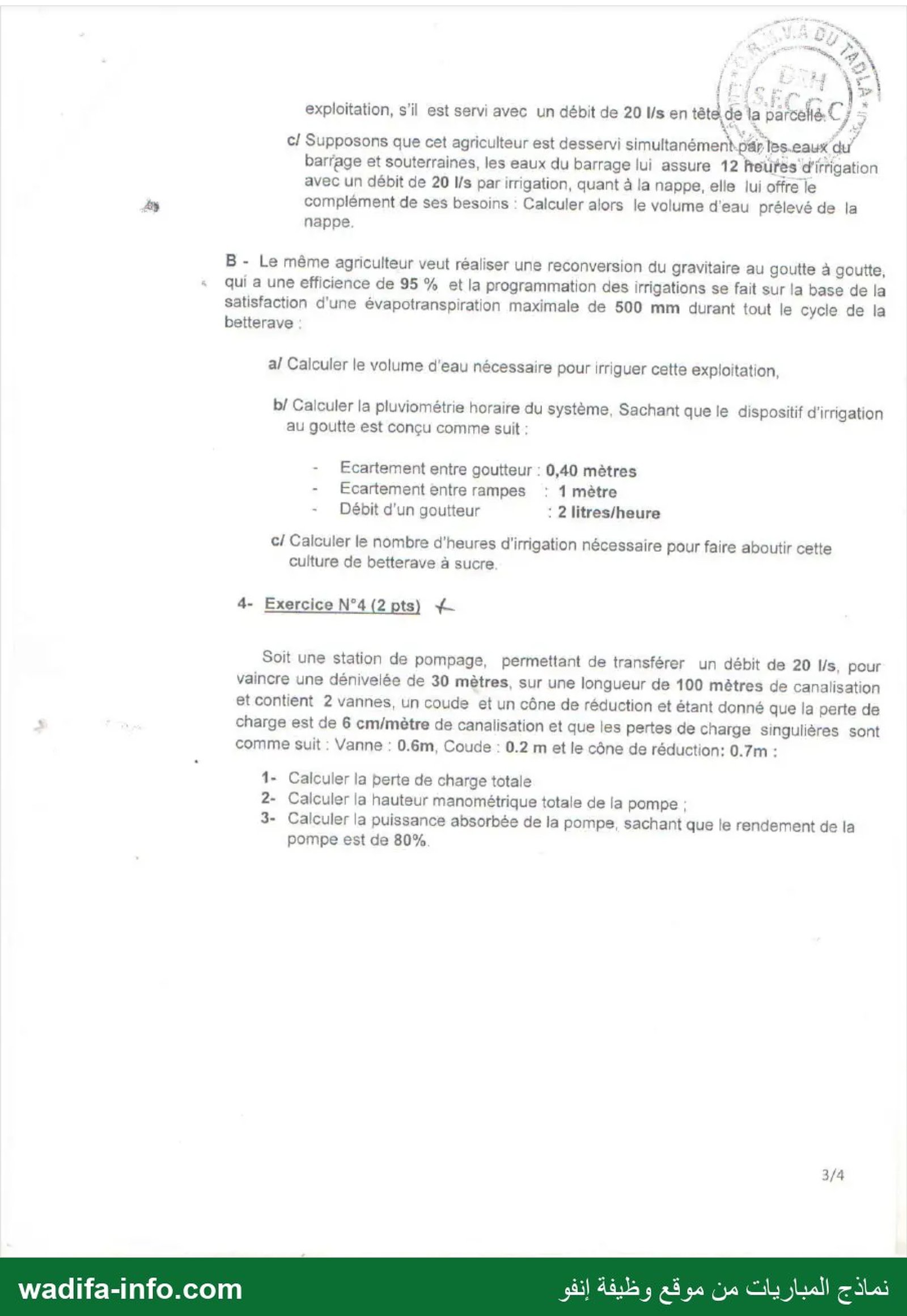

— صفحة 3 —
Li
exploitation, s'il est servi avec un débit de 20 l/s en tête de la parcële-C; 7
c! Supposons que cet agriculteur est desservi simultanément. par les.eaux du”
barrage et souterraines, les eaux du barrage lui assure 12 heures d'irrigation
avec un débit de 20 ١/5 par irrigation, quant à la nappe, elle lui offre le
‎complément de ses besoins : Calculer alors le volume d'eau prélevé de la‏ .م
‎nappe.‏
‎8 - Le même agriculteur veut réaliser une reconversion du gravitaire au goutte à goutte,
‎« qui a une efficience de 95 % et la programmation des irrigations se fait sur la base de la
Satisfaction d'une évapotranspiration maximale de 500 mm durant tout le cycle de la
betterave :
‎a/ Calculer le volume d'eau nécessaire pour irriguer cette exploitation,
‎Calculer la pluviométrie horaire du système, Sachant que le dispositif d'irrigation‏ اط
‎au goutte est conçu comme suit :‏
‎- _ Ecartement entre goutteur : 0,40 mètres
-  Ecartement entre rampes : 1 mètre
- Débit d'un goutteur : 2 litres/heure
‎ci Calculer le nombre d'heures d'irrigation nécessaire pour faire aboutir cette
culturede betterave à sucre.
‎4- Exercice N°4 (2pts) 4
‎Soit une station de pompage, permettant de transférer un débit de 20 ‏,5/ا‎ pour
vaincre une dénivelée de 30 mètres, sur une longueur de 100 mètres de canalisation
et contient 2 vannes, un coude et un cône de réduction et étant donné que la perte de
‎s , charge est de 6 cm/mètre de canalisation et que les pertes de charge singulières sont
comme suit : Vanne : 0.6m, Coude : 0.2 m et le cône de réduction: 0.7m :
‎1- Calculer la perte de charge totale
‎2- Calculer la hauteur manométrique totale de la pompe :
‎3- Calculer la puissance absorbée de la pompe, sachant que le rendement de la
pompe est de 80%
‎3/4

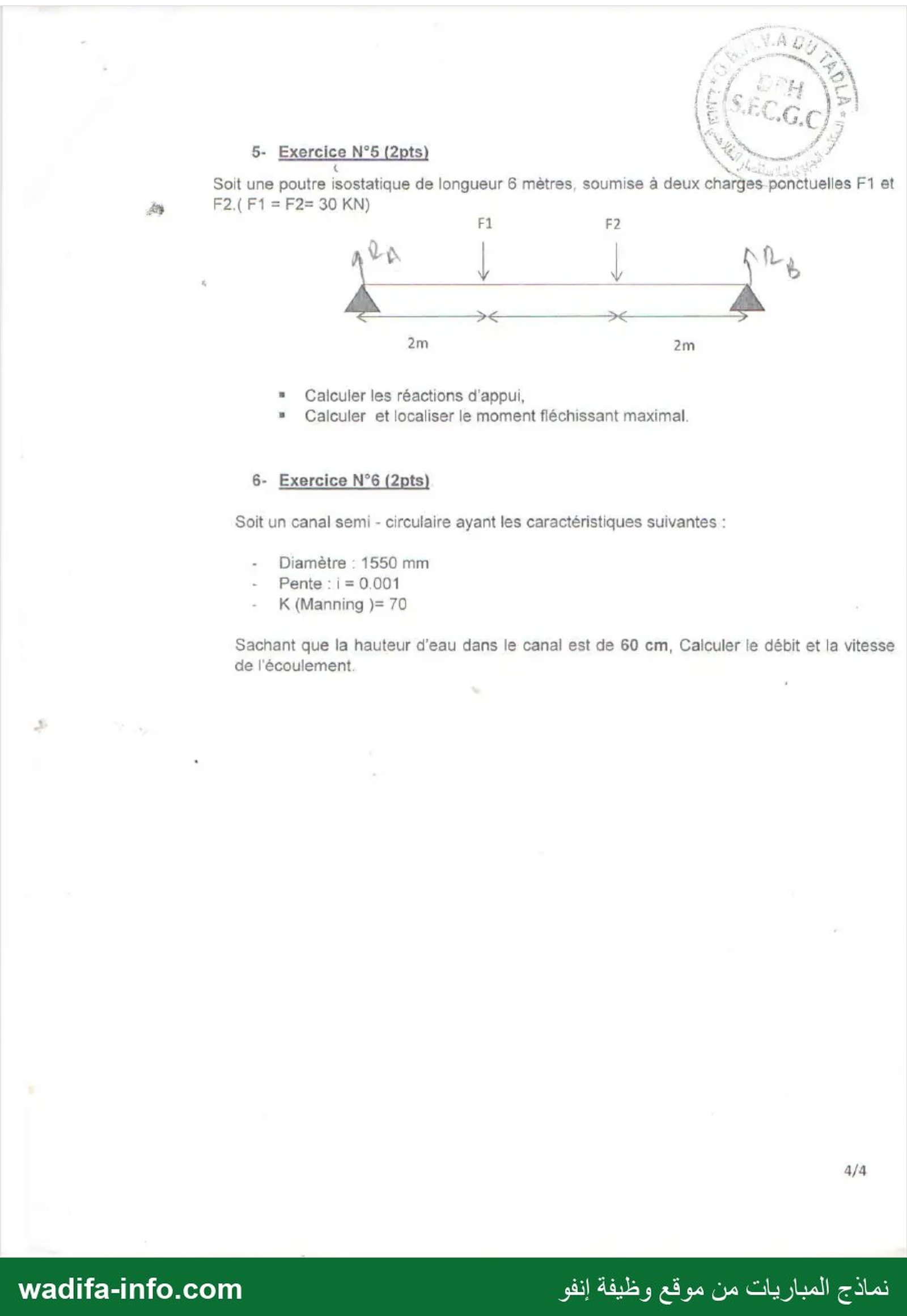

— صفحة 4 —
5- Exercice N°5 (2pts)
€
Soit une poutre isostatique de longueur 6 mètres
F2.( F1 = F2= 30 KN)
F1 F2
2 | | 0خ
20 2m
« Calculer les réactions d'appui,
« Calculer et localiser le moment fléchissant maximal.
6- Exercice N°6 (2pts)
Soit un canal semi - circulaire ayant les caractéristiques suivantes :
- Diamètre : 1550 mm
- _ Pente : i = 1
- ‏حا‎ (Manning ( 70
Sachant que la hauteur d'eau dans le canal est de 60 cm, Calculer le débit et la vitesse
de l'écoulement.
4/4
