Modèle de concours de recrutement des techniciens spécialisés — SRM de l'Oriental — Électromécanique des systèmes automatisés — session 2025

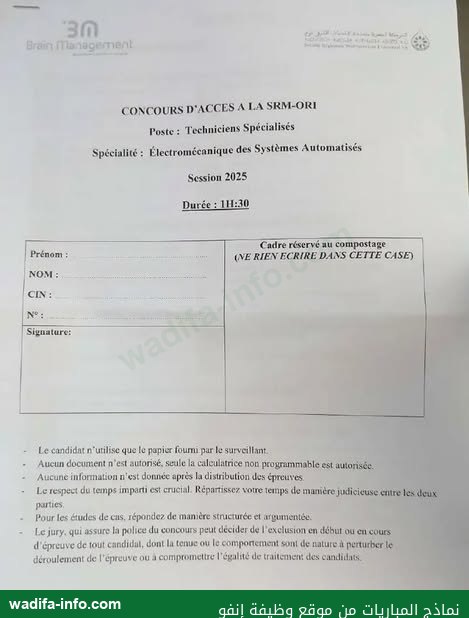

Il s'agit du concours d'accès à la SRM — poste de Techniciens spécialisés, spécialité Électromécanique des Systèmes Automatisés, session 2025. Durée : 1 h 30, calculatrice non programmable autorisée. L'épreuve comporte deux parties : une Partie 1 — QCM de 20 questions, consigne « choisissez la ou les bonnes réponses », et une partie d'études de cas absente du scan. Les pages du QCM sont désordonnées dans la numérisation (les questions 7 à 14 précèdent les questions 1 à 6). Voici une correction méthodologique proposée.

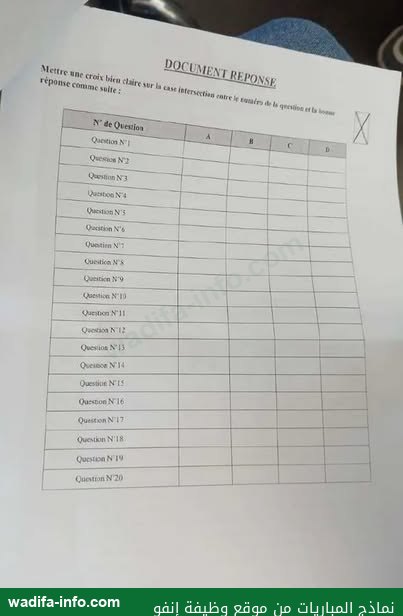

💡 Avant de commencer : 1 h 30 pour deux parties impose une discipline stricte — 2 à 3 minutes par question de QCM, et gardez la moitié du temps pour les études de cas, qui se notent sur la structure. Traitez chaque option comme une affirmation indépendante à valider ou invalider : plusieurs réponses sont possibles. Deux réflexes payants : vérifier les unités (un « pouvoir de coupure en kilovolts » se disqualifie tout seul) et raisonner par le principe physique plutôt que par le souvenir. Reportez chaque croix sur le document-réponse au fur et à mesure.

Électrotechnique, protection et électronique de puissance

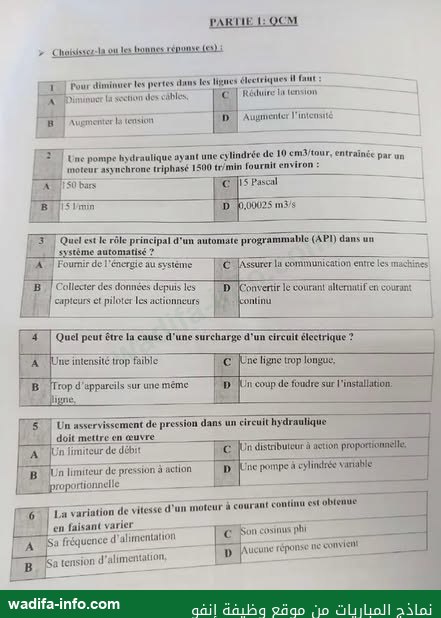

• Q1 — Diminuer les pertes dans les lignes électriques : (B) augmenter la tension. À puissance constante, P = U·I : élever U abaisse I, et les pertes par effet Joule valant R·I², elles chutent au carré du courant. Les trois autres options vont dans le mauvais sens : diminuer la section augmente R, réduire la tension ou augmenter l'intensité augmentent les pertes.

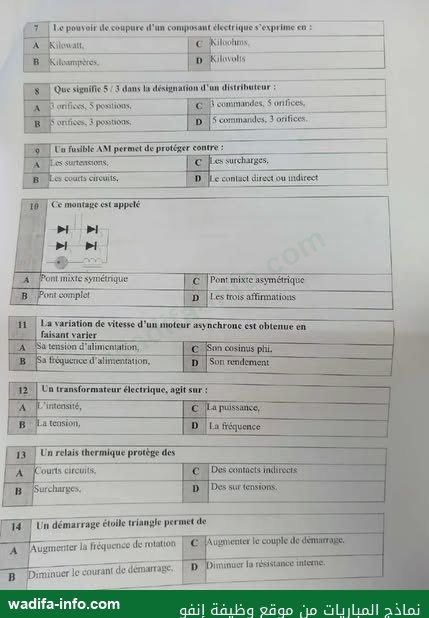

• Q7 — Le pouvoir de coupure d'un appareil : (B) kiloampères. C'est le courant de court-circuit maximal qu'il peut interrompre sans se détruire : une intensité, donc des ampères.
• Q9 — Le fusible aM : (B) les courts-circuits. Le type aM (accompagnement moteur) laisse passer la pointe de courant au démarrage ; il ne protège pas contre la surcharge lente, rôle du relais thermique associé.
• Q13 — Le relais thermique : (B) les surcharges. Complémentaire du fusible aM : l'un coupe l'accident bref et violent, l'autre la dérive lente.
• Q4 — Cause d'une surcharge : (B) trop d'appareils sur une même ligne. Une intensité trop faible ne peut par définition pas provoquer une surcharge ; un coup de foudre est une surtension, phénomène distinct.
• Q12 — Le transformateur agit sur : (A) l'intensité et (B) la tension, qu'il modifie en sens inverse l'une de l'autre. Il conserve la puissance (aux pertes près) et ne modifie jamais la fréquence.
• Q20 — Le hacheur parallèle : (B) élever la tension. C'est le hacheur élévateur (montage boost) : la tension de sortie est supérieure à celle d'entrée. Le hacheur série (buck) fait l'inverse.
• Q10 — « Ce montage est appelé… » : la question renvoie à un schéma non exploitable dans le scan — [illisible dans le scan]. Ne devinez pas. Repère : un pont complet comporte quatre composants de même nature ; un pont mixte associe diodes et thyristors, symétrique ou asymétrique selon leur répartition sur les deux bras.

Machines et variation de vitesse

• Q6 — Vitesse d'un moteur à courant continu : (B) sa tension d'alimentation. La vitesse est pratiquement proportionnelle à la force électromotrice, donc à la tension d'induit. La fréquence n'a aucun sens en continu et le cosinus φ non plus.
• Q11 — Vitesse d'un moteur asynchrone : (B) sa fréquence d'alimentation, puisque la vitesse de synchronisme vaut n = f / p. C'est le principe même du variateur de fréquence. Agir sur la tension seule ne joue que sur le glissement, avec une perte de couple : ce n'est pas la méthode retenue.
• Q14 — Le démarrage étoile-triangle : (B) diminuer le courant de démarrage, divisé par trois environ — mais au prix du couple de démarrage, lui aussi divisé par trois. L'option « augmenter le couple de démarrage » est donc l'exact contraire de l'effet réel.
• Q16 — Moteur pour couple élevé à basse vitesse : (B) le moteur à courant continu, qui fournit un couple important dès l'arrêt et le conserve à faible vitesse. Le moteur pas à pas vise la précision de positionnement ; l'asynchrone perd couple et refroidissement à basse vitesse sans variateur adapté.

Hydraulique et pneumatique

• Q2 — Pompe de cylindrée 10 cm³/tour entraînée à 1500 tr/min. Calcul : débit = cylindrée × vitesse = 10 × 1500 = 15 000 cm³/min = 15 L/min. En unités SI : 0,015 m³/min ÷ 60 = 0,00025 m³/s. Les options (B) 15 l/min et (D) 0,00025 m³/s expriment donc la même valeur : cochez les deux. Les autres se disqualifient par les unités — une cylindrée et une vitesse ne donnent jamais une pression (bar, pascal).
• Q8 — Désignation 5/3 d'un distributeur : (B) 5 orifices, 3 positions. La convention est toujours « nombre d'orifices / nombre de positions », dans cet ordre.
• Q5 — Asservissement de pression dans un circuit hydraulique : (B) un limiteur de pression à action proportionnelle. Asservir une pression exige un organe agissant sur la pression et acceptant une consigne variable ; le limiteur de débit et la pompe à cylindrée variable règlent un débit.
• Q17 — Vérin simple tige, les deux chambres à la même pression : (A) la tige sort. La section côté fond est pleine, celle côté tige en est amputée. À pression égale, F = p·S donne une force plus grande côté fond : la résultante pousse la tige vers l'extérieur.
• Q19 — Moteur hydraulique à deux sens de rotation, trois orifices : (B) pression, réservoir, drain. Les deux orifices principaux s'inversent selon le sens de rotation ; le drain ramène au réservoir les fuites internes et évite la mise en pression du carter.
• Q18 — « Ce symbole représente… » : symbole non lisible dans le scan — [illisible dans le scan]. Repères : le silencieux se dessine en sortie d'échappement, le filtre au losange traversé d'un trait discontinu, le manomètre est un cercle à aiguille inclinée.

Automatisme

• Q3 — Rôle principal de l'automate programmable (API) : (B) collecter les données issues des capteurs et piloter les actionneurs. C'est la partie commande du système. Fournir l'énergie relève de l'alimentation, convertir l'alternatif en continu du redresseur, et la communication entre machines est une fonction annexe des modules réseau.

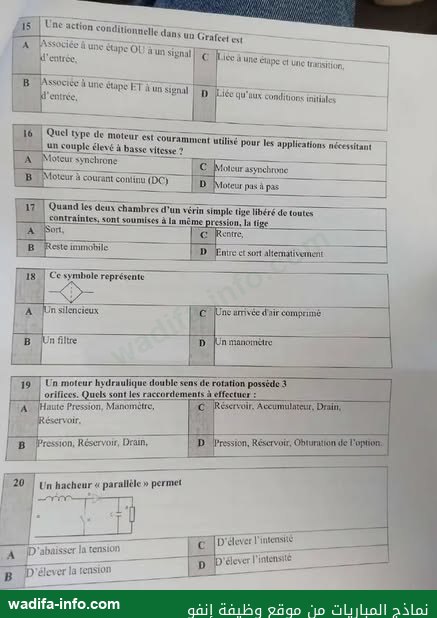

• Q15 — Action conditionnelle dans un Grafcet : (B) associée à une étape ET à une condition d'entrée. L'action n'est exécutée que si l'étape est active et la condition logique vraie. Ne confondez pas avec la réceptivité, associée à une transition et non à une action.

💡 Grille de réponses (sous réserve des deux questions illisibles) : 1-B · 2-B et D · 3-B · 4-B · 5-B · 6-B · 7-B · 8-B · 9-B · 10-[illisible] · 11-B · 12-A et B · 13-B · 14-B · 15-B · 16-B · 17-A · 18-[illisible] · 19-B · 20-B.
À réviser pour ce concours : les protections et leurs domaines respectifs (fusible aM, relais thermique, disjoncteur, avec leurs unités), les démarrages de moteurs asynchrones et leur effet sur le couple, la variation de vitesse en continu et en alternatif, les hacheurs et les ponts redresseurs, la lecture des symboles hydrauliques et pneumatiques, les calculs de débit et de force sur vérin (entraînez-vous aux conversions cm³/min → L/min → m³/s), enfin le Grafcet : étapes, transitions, réceptivités, actions conditionnelles. Pour les études de cas, structurez toujours : données, hypothèse, calcul avec unités, conclusion.
