Modèle de concours d'accès à l'Institut Supérieur des Sciences de la Santé de Settat (ISSS) 2015 — Épreuve : Physique (3e année, instrumentation biomédicale)
⬇️ Télécharger le PDF Adresse permanente : https://www.wadifa-info.com/fr/modele-concours/2406/modele-de-concours-d-acces-a-l-institut-superieur-des-sciences-de-la-sante-de-settat-iss
En bref
Ce document est une ancienne épreuve écrite du concours de 2e année de licence professionnelle — Instrumentation et Maintenance Biomédicale organisé par l'Institut Supérieur des Sciences de la Santé de Settat (ISSS) (2015), publiée sur Wadifa Info en consultation et téléchargement PDF gratuits, avec une correction proposée.
- Organisme
- l'Institut Supérieur des Sciences de la Santé de Settat (ISSS)
- Grade
- 2e année de licence professionnelle — Instrumentation et Maintenance Biomédicale
- Spécialité
- Physique (3e année, instrumentation biomédicale)
- Année
- 2015
- Pages
- 2
- Langue des questions
- français
- Correction
- correction proposée disponible sur cette page
📝 Texte des questions (extrait automatiquement des pages scannées)
Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.
€ Université Hassan 1° | Re ne 0 Institut Supérieur des Sciences de la Santé f ré | 5427131 LA ST = 5 Settat LR ممسسسسس للسس.سسسسدرستيلسللل. . وج ب Concours d’accès en 3*7 année de la licence professionnelle Technologue en Instrumentation et Maintenance Biomédicales Epreuve de physique - Durée 1h Réservé à l'administration : Remarques importantes : “ Veuillez répondre sur la feuille du concours. “ Aucune documentation n’est autorisée. * L'utilisation des téléphones portables est strictement interdite. Partie 1 : Electronique Analogique Exercice : On considère le circuit shématisé par la figure ci-dessous, utilisant un amplificateur opérationnel idéal. R; j ال 0 وفع Vs 8 R; Ï R 1. Déterminer la tension de sortie V, en fonction des tensions d'entrées بده e et e3. محولا ne ل ان م ا ا ا عا لها له conne 2. Quelle est 1a valeur de V, quand بحي : R3=R> et موبوة 3. Quelle fonction réalise ce circuit ? Page 1 sur 2 wadifa-info.com ج المباريات من موقع وظيفة إنفو "8 ': Université Hassan 1°° | Ne me حا mate (0 Institut Supérieur des Sciences de la Santé تيل 4 ا Settat Ci : Partie 2 : Electromagnétisme Questions : | 1- A la distance r d’un élément de courant 77 , le champ magnétique dB est donné par la loi de Biot et Savart : meme ne 2- Dans le vide si م =0 et ل = 0, la combinaison des équations de maxwell conduit à : AË SN ا بات مما حك لاما لاه مالع عام ما AB UN À étant Laplacien. 3- Exprimer la densité d'énergie ©, transportée par une onde électromagnétique dans le vide en fonction des intensités des champs électrique Æ et magnétique 8 RE marne | Exercice : On considère un solénoïde de longueur £, formé de n spires serrées par unité de longueur. Les spires sont toutes de rayon R et parcourues par le courant constant I. 1- Calculer le champ 2 créé au centre du solénoïde pour : 7 = 20 spires.cm*; 7 =10 ma : £=20mm; R =5mm. 2- Calculer le champ 2 à l’intérieur du solénoïde pour R << £, n = 20 spires.cm, | 1 =10mA On donne 49 = 47.10 7 SI Page 2 sur2 wadifa-info.com نماذج المباريات من موقع وظيفة إنفو
✅ Correction proposée
Il s'agit d'une correction proposée, rédigée par l'équipe wadifa-info pour vous aider à comprendre la méthode — ce n'est pas un corrigé officiel de l'administration organisatrice.
Ce modèle est l'épreuve de physique du concours d'accès en 3e année de la licence professionnelle « Technologue en instrumentation et maintenance biomédicales » de l'Institut Supérieur des Sciences de la Santé (ISSS) de Settat, session 2015-2016. Durée : 1 heure, sans documents. Deux parties : électronique analogique (montage à amplificateur opérationnel) et électromagnétisme (Biot et Savart, équations de Maxwell, solénoïde). Voici une correction proposée.
💡 AOP idéal en régime linéaire : courants d'entrée nuls et V+ = V−. Calculez chaque potentiel d'entrée avec le théorème de Millman, puis égalisez-les.

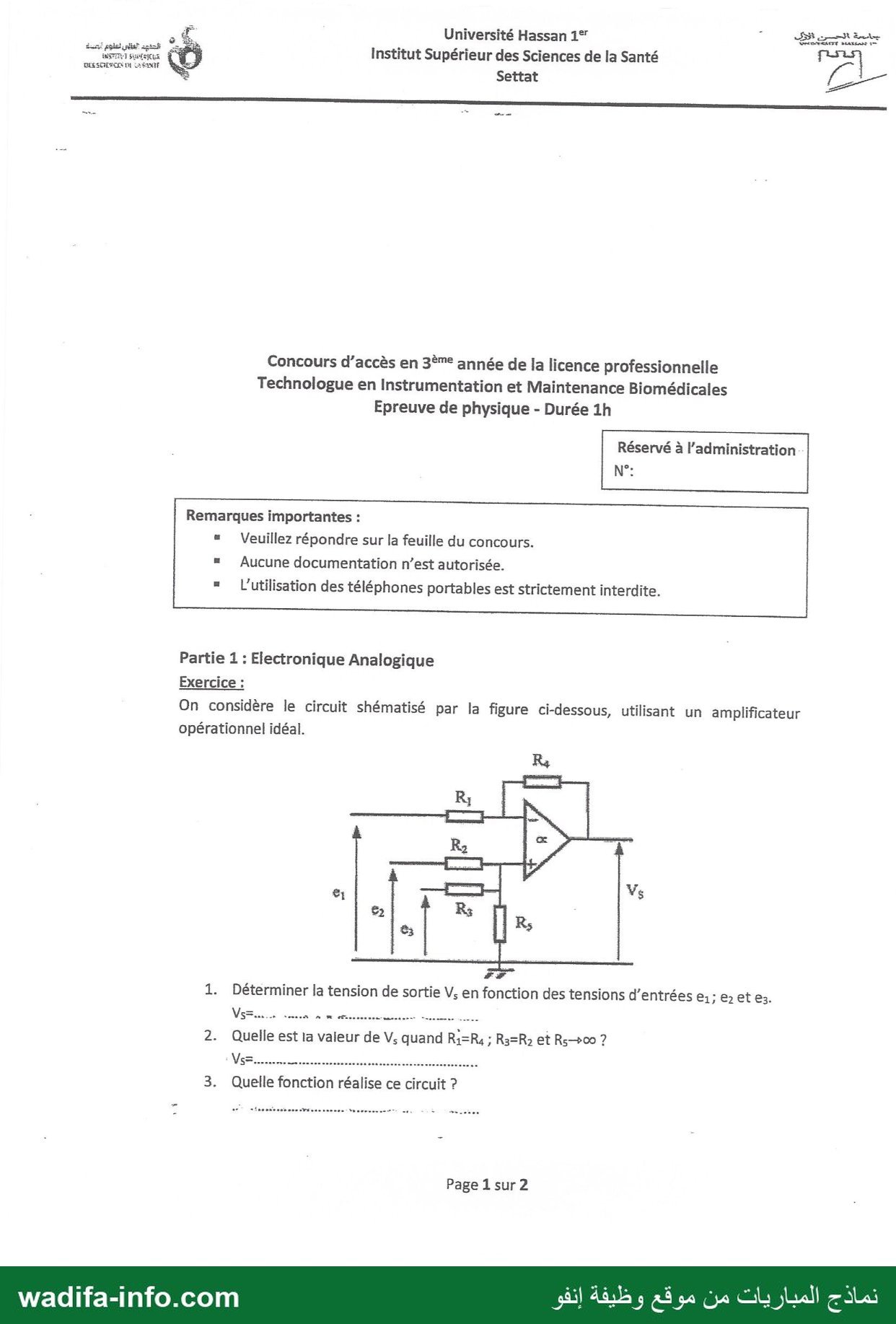

Partie 1 — Électronique analogique
1. Entrée non inverseuse (e2 par R2, e3 par R3, R5 vers la masse),
théorème de Millman :
V+ = (e2/R2 + e3/R3) / (1/R2 + 1/R3 + 1/R5).
Entrée inverseuse (e1 par R1, Vs par R4) :
V− = (e1/R1 + Vs/R4) / (1/R1 + 1/R4).
Avec V+ = V− :
Vs = (1 + R4/R1) · (e2/R2 + e3/R3) / (1/R2 + 1/R3 + 1/R5) − (R4/R1)·e1
2. R5 → ∞ et R2 = R3 : V+ = (e2 + e3)/2 ; R1 = R4 : gain non inverseur 1 + R4/R1 = 2 et gain inverseur −1. Donc Vs = e2 + e3 − e1.
3. Le circuit est un additionneur-soustracteur : il additionne e2 et e3 et soustrait e1.

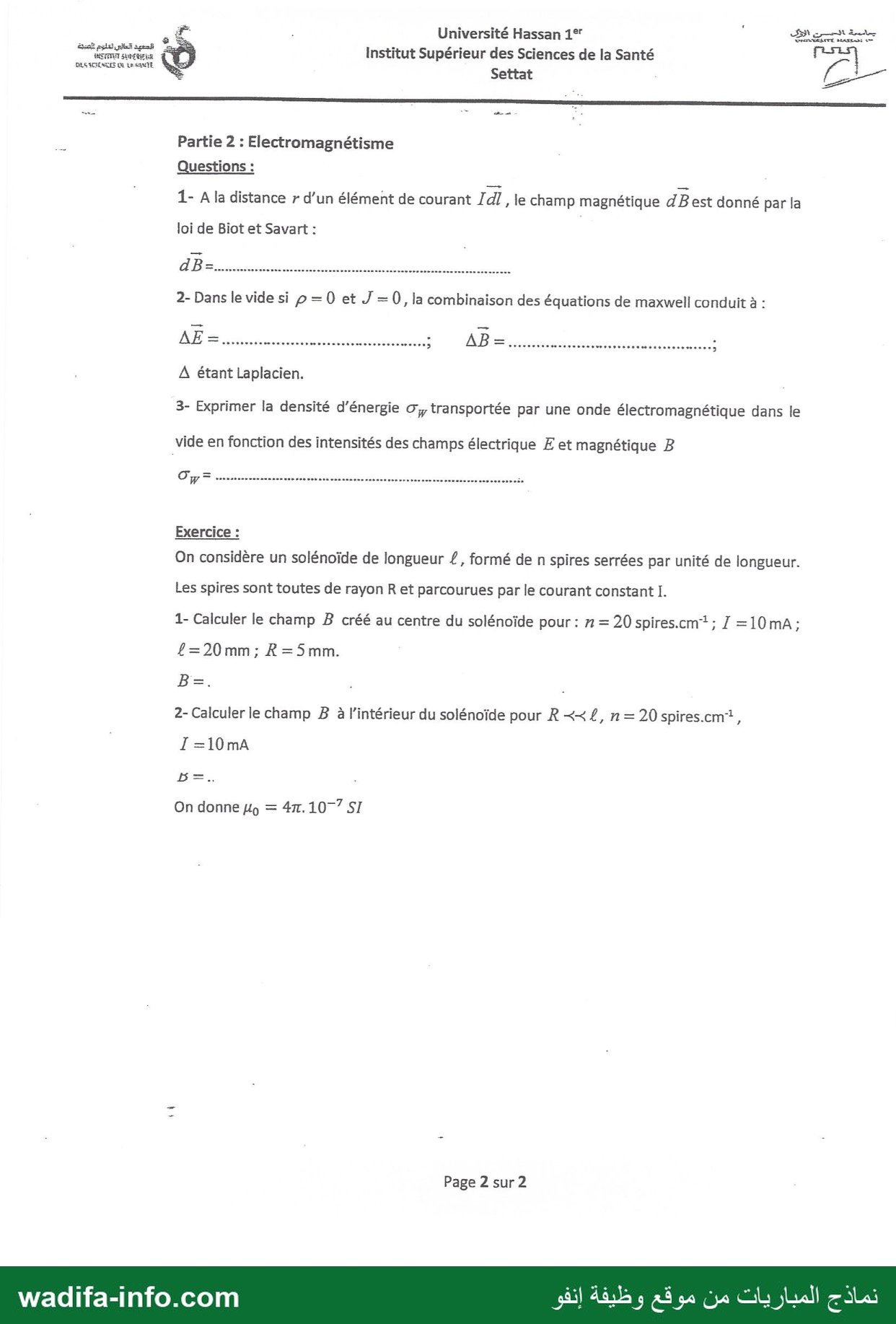

Partie 2 — Électromagnétisme
Questions
1. Loi de Biot et Savart : dB⃗ = (μ0/4π) · I·dl⃗ ∧ u⃗ / r², où u⃗ est le vecteur unitaire dirigé de l'élément de courant vers le point considéré (soit dB⃗ = μ0I·dl⃗ ∧ r⃗ /(4π r³)).
2. Dans le vide sans charges ni courants, les équations de Maxwell donnent les équations de propagation
(d'Alembert), avec μ0ε0 = 1/c² :
ΔE⃗ = μ0ε0 ∂²E⃗/∂t² ; ΔB⃗ = μ0ε0 ∂²B⃗/∂t².
3. Densité volumique d'énergie électromagnétique : σW = ε0E²/2 + B²/(2μ0). Pour une onde plane dans le vide, E = c·B, les deux termes sont égaux : σW = ε0E² = B²/μ0.
Exercice — Solénoïde (n = 20 spires/cm = 2 000 spires/m, I = 10 mA)
1. Solénoïde fini (ℓ = 20 mm, R = 5 mm) : au centre, chaque extrémité est vue sous un demi-angle α avec
cos α = (ℓ/2)/√((ℓ/2)² + R²) = 10/√125 ≈ 0,894. Alors
B = μ0·n·I·cos α = 4π×10−7×2 000×0,010×0,894 ≈ 2,51×10−5×0,894 ≈ 2,25×10−5 T (22,5 μT).
2. Solénoïde long (R ≪ ℓ) : B = μ0·n·I = 4π×10−7×2 000×0,010 ≈ 2,51×10−5 T (25,1 μT), uniforme à l'intérieur.
