Modèle de concours : Agents d'exécution — RADEES Safi — Électricité et électrotechnique — janvier 2021

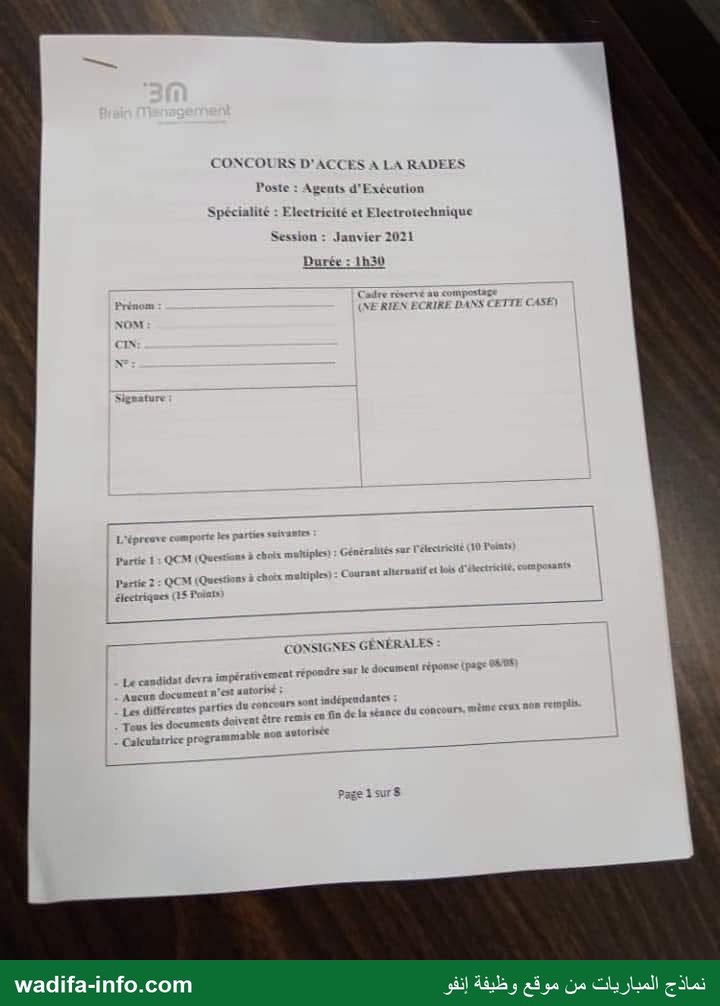

Ce modèle est l'épreuve écrite du concours d'accès à la Régie autonome de distribution d'eau et d'électricité de Safi (RADEES), poste d'agents d'exécution, spécialité électricité et électrotechnique, session de janvier 2021. Durée : 1 h 30, calculatrice programmable non autorisée. Deux parties : Partie 1, QCM de généralités sur l'électricité (10 points) ; Partie 2, QCM sur le courant alternatif, les lois de l'électricité et les composants (15 points). La page 4 du sujet (début de la partie 2, questions 1 à 4) ne figure pas dans le scan. Voici une correction proposée.

💡 Les questions de la partie 2 se résolvent avec trois formules : R = ρL/S, P = U²/R et les impédances Z_L = Lω, Z_C = 1/(Cω). Sachez-les par cœur et vérifiez toujours les unités.

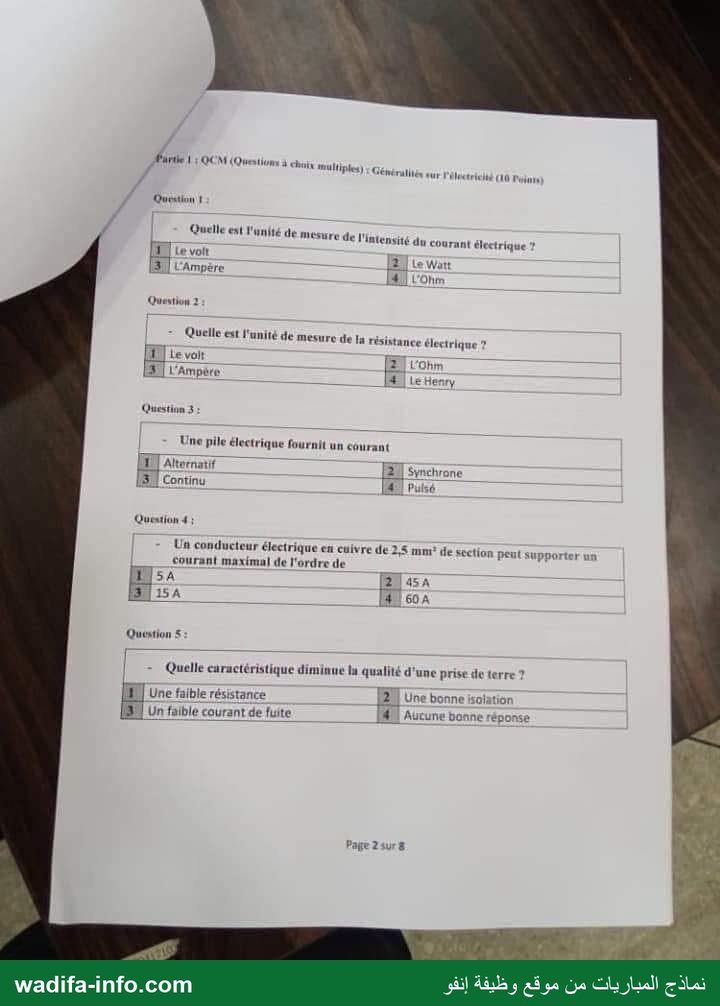

Partie 1 : généralités sur l'électricité

Question 1 : 3 (l'ampère). L'intensité se mesure en ampères (A) ; le volt mesure la tension, le watt la puissance, l'ohm la résistance.

Question 2 : 2 (l'ohm). La résistance se mesure en ohms (Ω) ; le henry est l'unité d'inductance.

Question 3 : 3 (continu). Une pile produit une tension continue par réaction chimique, avec une polarité fixe.

Question 4 : 3 (15 A) (réponse probable). Dans une installation domestique, un conducteur cuivre de 2,5 mm² est protégé à 16 ou 20 A (circuits de prises) ; parmi les propositions, 15 A est le seul ordre de grandeur cohérent. 5 A correspond plutôt à une section bien plus faible ; 45 et 60 A exigent des sections de l'ordre de 10 à 16 mm².

Question 5 : 4 (aucune bonne réponse) (réponse probable). Une prise de terre de qualité a une faible résistance : c'est ce qui permet d'écouler les courants de défaut. Une faible résistance et un faible courant de fuite ne la dégradent pas. Ce qui diminue la qualité d'une prise de terre, c'est une résistance élevée (sol sec ou rocheux, corrosion, mauvaise connexion), qui ne figure pas parmi les propositions.

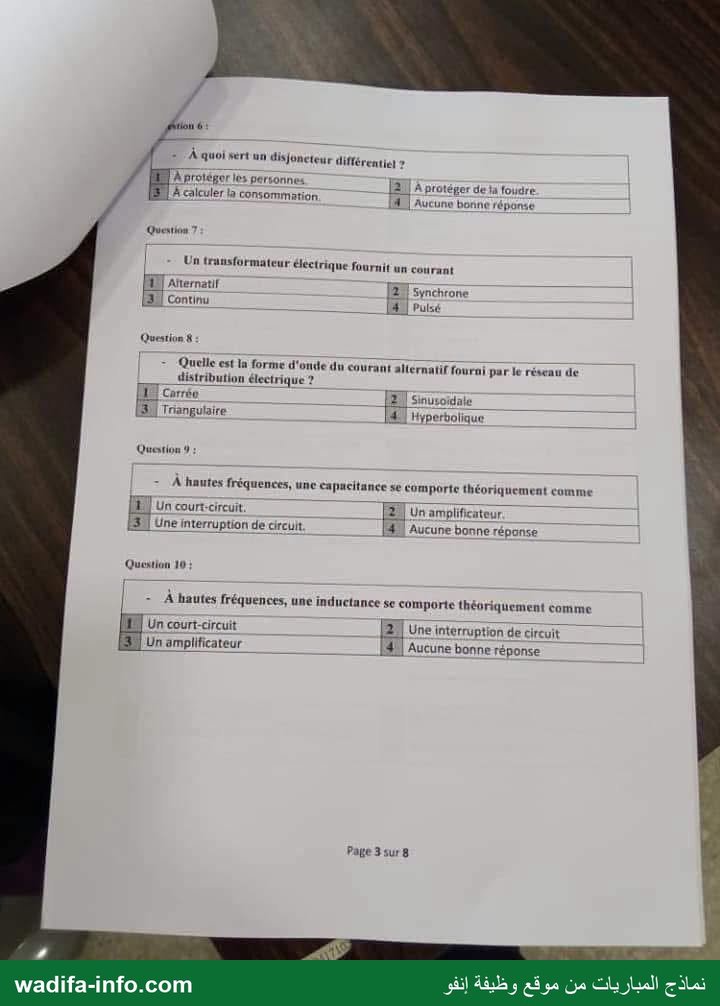

Question 6 : 1 (protéger les personnes). Le disjoncteur différentiel détecte un courant de fuite (différence entre le courant qui entre et celui qui sort) et coupe le circuit : il protège contre les contacts indirects et les électrocutions. La foudre relève du parafoudre.

Question 7 : 1 (alternatif). Un transformateur ne fonctionne qu'en alternatif, car il repose sur un flux magnétique variable ; il délivre donc un courant alternatif.

Question 8 : 2 (sinusoïdale). Le réseau délivre une tension sinusoïdale (50 Hz au Maroc).

Question 9 : 1 (un court-circuit). Z_C = 1/(Cω) tend vers 0 quand la fréquence augmente : le condensateur se comporte comme un court-circuit.

Question 10 : 2 (une interruption de circuit). Z_L = Lω tend vers l'infini quand la fréquence augmente : la bobine se comporte comme un circuit ouvert.

Partie 2 : courant alternatif, lois de l'électricité, composants

Questions 1 à 4 : page manquante dans le scan, questions non reproduites.

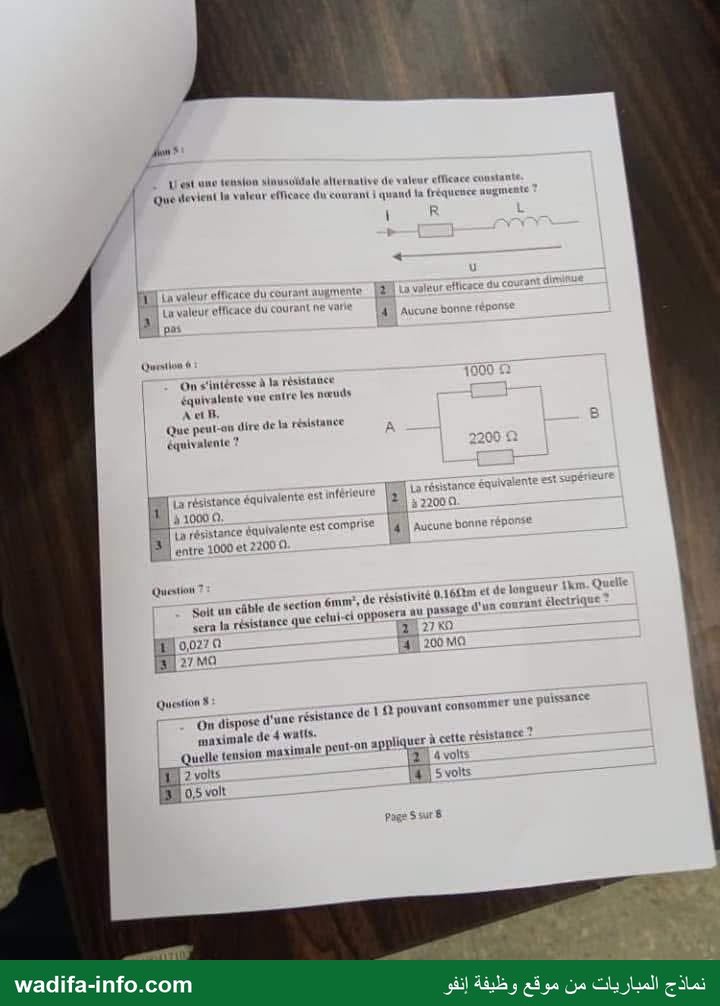

Question 5 : 2 (la valeur efficace du courant diminue). Circuit R-L série : Z = √(R² + (Lω)²). Quand la fréquence augmente, Lω augmente, donc Z augmente, et I = U / Z diminue (U constant).

Question 6 : 1 (inférieure à 1000 Ω). En parallèle : R_eq = (1000 × 2200) / (1000 + 2200) = 2 200 000 / 3200 = 687,5 Ω. La résistance équivalente de résistances en parallèle est toujours plus petite que la plus petite d'entre elles.

Question 7 : 3 (27 MΩ). R = ρ × L / S avec les unités de l'énoncé : ρ = 0,16 Ω·m ; L = 1 km = 1000 m ; S = 6 mm² = 6 × 10⁻⁶ m². R = 0,16 × 1000 / (6 × 10⁻⁶) ≈ 26,7 × 10⁶ Ω ≈ 27 MΩ. (Remarque : une telle résistivité est celle d'un matériau très peu conducteur ; pour du cuivre, ρ ≈ 0,017 Ω·mm²/m et l'on trouverait environ 2,8 Ω. On répond avec les données de l'énoncé.)

Question 8 : 1 (2 volts). P = U² / R, donc U = √(P × R) = √(4 × 1) = 2 V. Vérification : I = U/R = 2 A et P = U × I = 4 W.

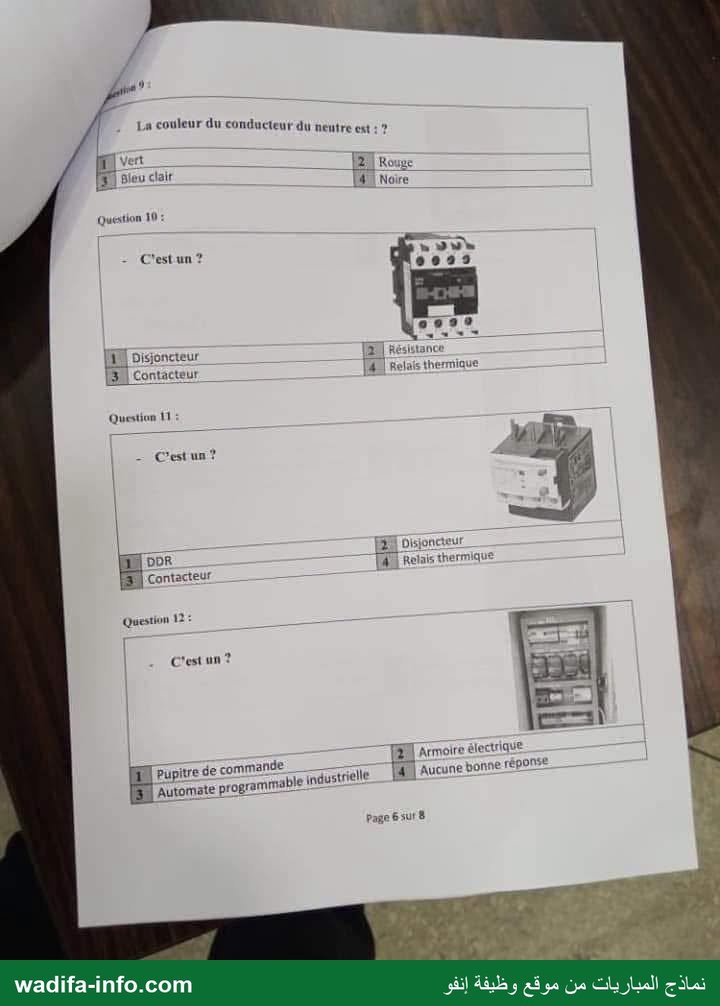

Question 9 : 3 (bleu clair). Le conducteur de neutre est bleu clair ; la terre (PE) est vert-jaune ; les phases sont de couleur marron, noire, rouge ou grise selon les usages.

Question 10 : 3 (contacteur). L'appareil photographié, avec ses contacts de puissance en haut et en bas et sa bobine de commande, est un contacteur : il établit et coupe un circuit de puissance sur ordre d'un circuit de commande.

Question 11 : 4 (relais thermique). Le bloc qui se monte sous un contacteur, avec un bouton de réglage du courant, est un relais thermique : il protège le moteur contre les surcharges.

Question 12 : 2 (armoire électrique). La photo montre un coffret équipé de disjoncteurs, contacteurs et borniers sur rail : c'est une armoire électrique.

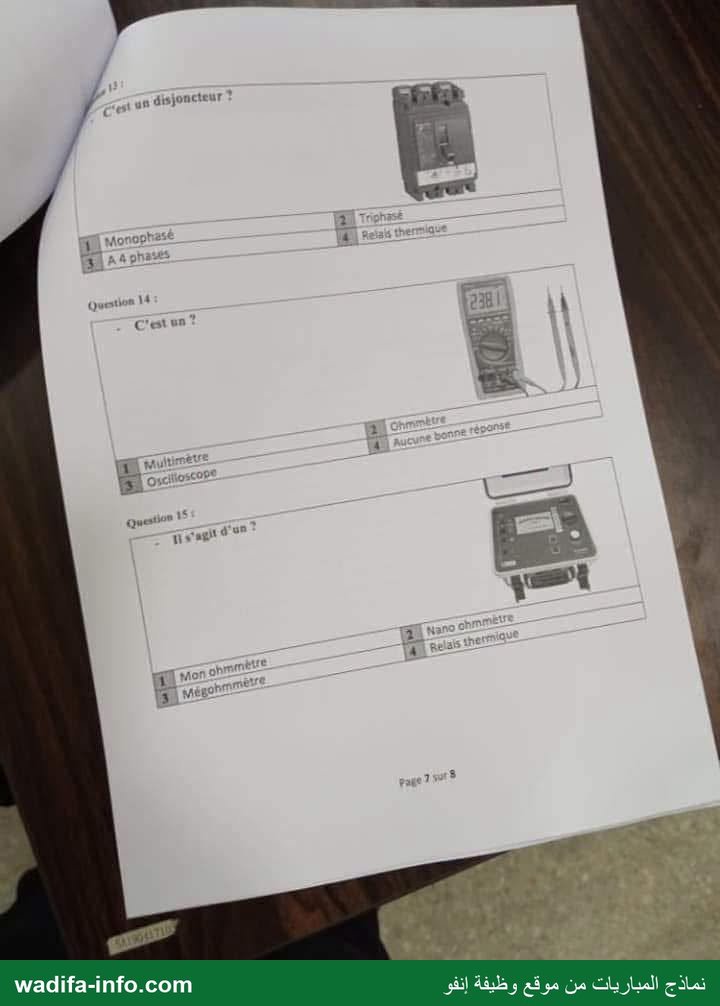

Question 13 : 2 (triphasé). Le disjoncteur photographié comporte trois pôles : c'est un disjoncteur tripolaire destiné à un circuit triphasé.

Question 14 : 1 (multimètre). L'appareil à afficheur numérique, sélecteur rotatif et deux cordons mesure tension, courant et résistance : c'est un multimètre (l'ohmmètre n'est qu'une de ses fonctions).

Question 15 : 3 (mégohmmètre). L'appareil en valise, à cadran gradué et bornes de mesure, sert à mesurer la résistance d'isolement des câbles et des machines sous tension élevée : c'est un mégohmmètre.
