Concours d'accès au Master "Big data et Internet des objets"
Epreuve d'Electronique et Architecture des Ordinateurs
Répondre uniquement sur la fiche de réponse |
Partic A : Electronique Analogique

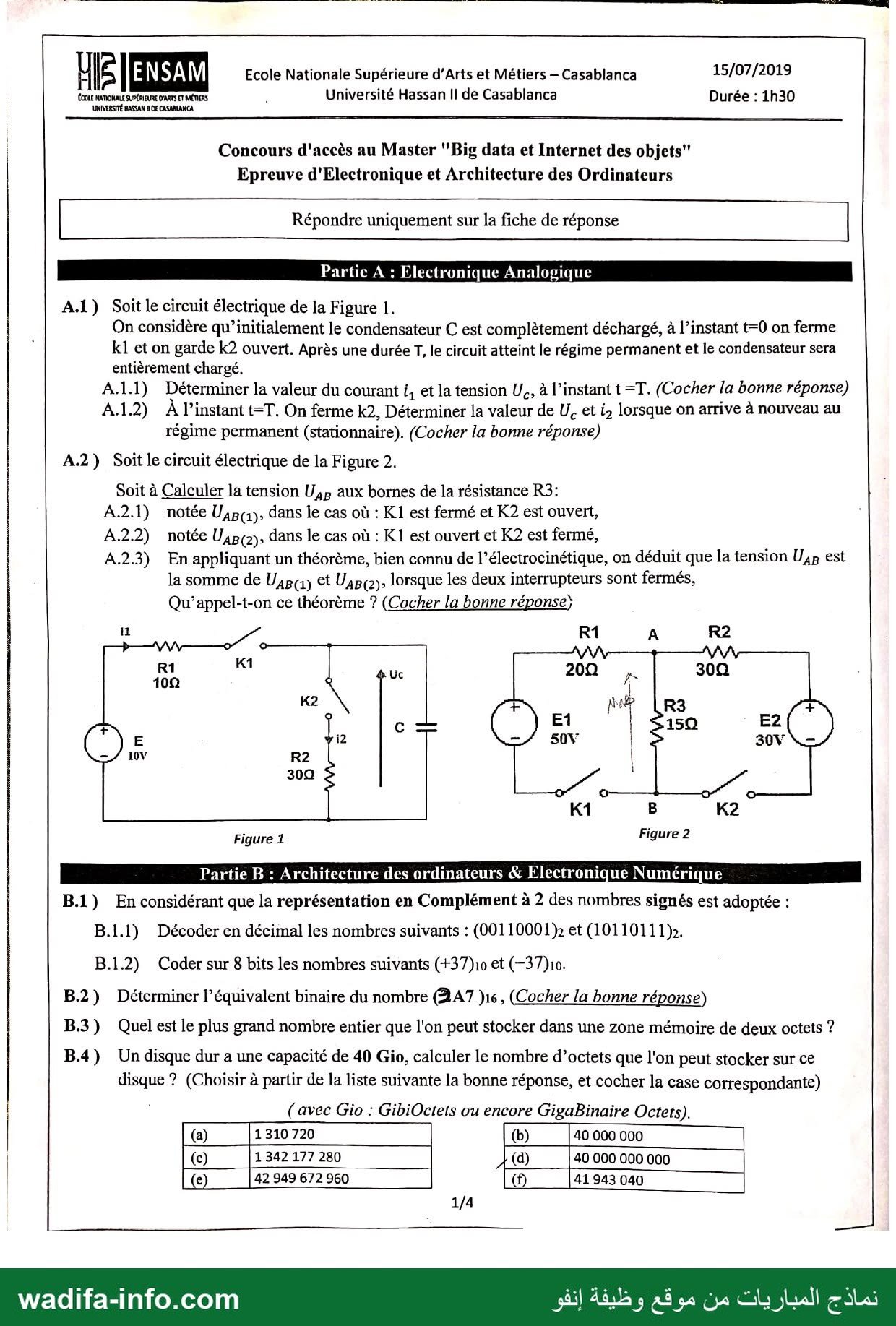

A.1) Soit le circuit électrique de la Figure 1.
On considère qu’initialement le condensateur C est complètement déchargé, à l’instant t=0 on ferme
‎et on garde k2 ouvert. Après une durée T, le circuit atteint le régime permanent et le condensateur sera‏ اع[
‎entièrement chargé.‏
‎A.1.1) Déterminer la valeur du courant ‏أ‎ et la tension ‏ىنا‎ à l’instant t =T. (Cocher la bonne réponse)
A.1.2) À l'instant t=T. On ferme k2, Déterminer la valeur de ‏نا‎ et i, lorsque on arrive à nouveau au
régime permanent (stationnaire). (Cocher la bonne réponse)
‎A2) Soit le circuit électrique de la Figure 2.
‎Soit à Calculer la tension U,4 aux bornes de la résistance R3:
A2.1) notée ‏مجن ورنا‎ dans le cas où : K1 est fermé et K2 est ouvert,
A.2.2) notée Uagç2y, dans le cas où : K1 est ouvert et K2 est fermé,
A.2.3) En appliquant un théorème, bien connu de l’électrocinétique, on déduit que la tension U48 est
la somme de Uagç1 et ‏مرج ويتا‎ lorsque les deux interrupteurs sont fermés,
Qu’appel-t-on ce théorème 7 (Cocher la bonne réponse}
‎B.1) En considérant que la représentation en Complément à 2 des nombres signés est adoptée :
B.1.1) Décoder en décimal les nombres suivants : (00110001) et (10110111).
‎B.12) Coder sur 8 bits les nombres suivants (+37)10 et (-37)10.
B.2) Déterminer l'équivalent binaire du nombre (2 A7 (16, (Cocher la bonne réponse)
‎B.3) Quel est le plus grand nombre entier que l'on peut stocker dans une zone mémoire de deux octets ?
‎B.4) Un disque dur a une capacité de 40 Gio, calculer le nombre d’octets que l'on peut stocker sur ce
disque ? (Choisir à partir de la liste suivante la bonne réponse, et cocher la case correspondante)
‎(avec Gio : GibiOctets ou encore GigaBinaire Octets).
‎1 310 720 40 000 000
42 949 672 960 41 943 040
‎0)
‎1/4

— صفحة 2 —
Figure 3
Données
Figure 4
2/4

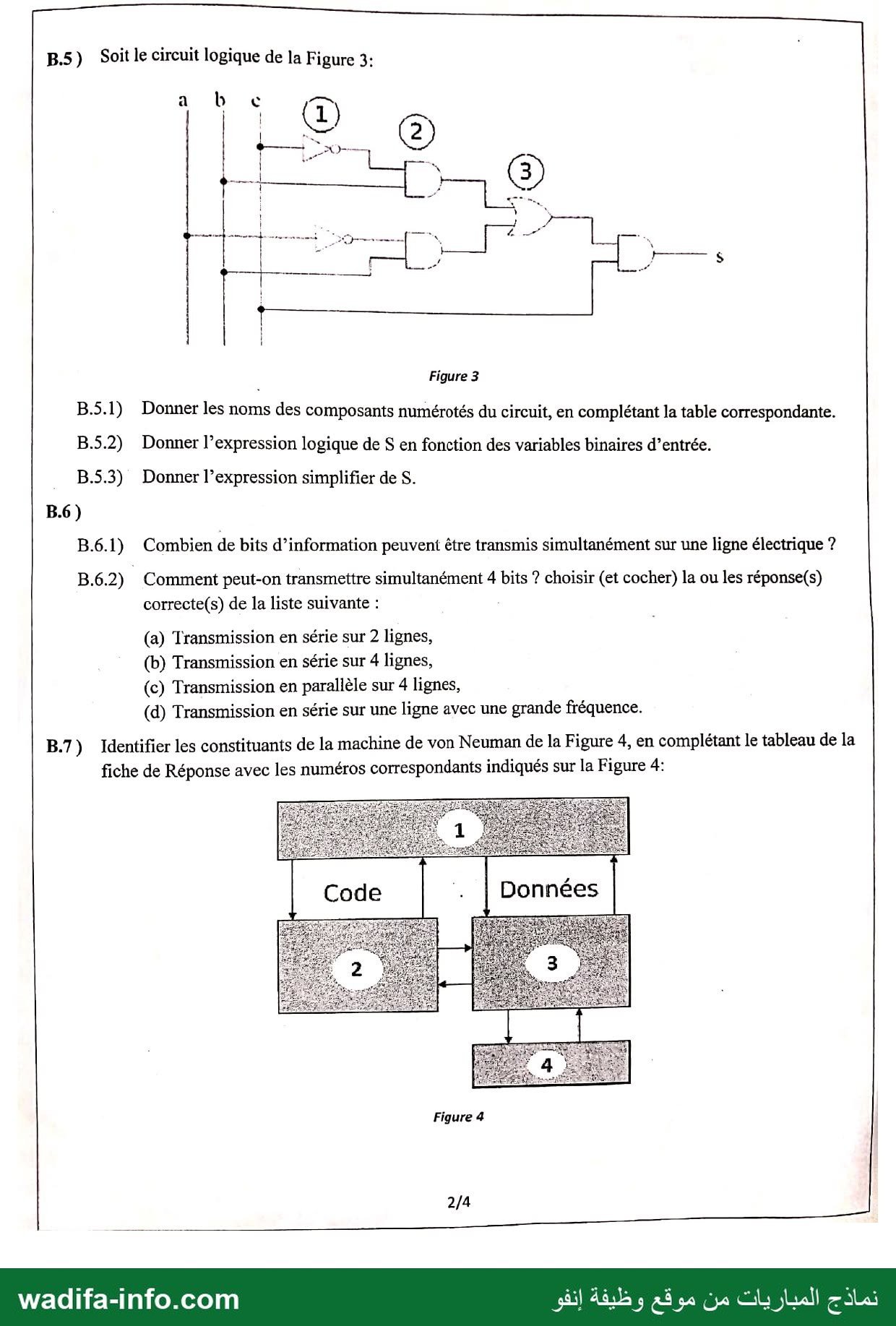

B.5) Soit le circuit logique de la Figure 3:
Donner les noms des composants numérotés du circuit, en complétant la table correspondante.
Donner l’expression logique de 5 en fonction des variables binaires d’entrée.
Donner l’expression simplifier de S.
Combien de bits d’information peuvent être transmis simultanément sur une ligne électrique ?
Comment peut-on transmettre simultanément 4 bits ? choisir (et cocher) la ou les réponse(s)
correcte(s) de la liste suivante :
(a) Transmission en série sur 2 lignes,
(b) Transmission en série sur 4 lignes,
(c) Transmission en parallèle sur 4 lignes,
(&) Transmission en série sur une ligne avec une grande fréquence.
B.7) Identifier les constituants de la machine de von Neuman de la Figure 4, en complétant le tableau de la
fiche de Réponse avec les numéros correspondants indiqués sur la Figure 4:
B.5.1)
B.5.2)
B.5.3)
B.6)
B.6.1)
B.6.2)

— صفحة 3 —
1 5 | ENSAM| Ecole Nationale Supérieure d'Arts et Métiers - Casablanca 15/07/2019
cu MONA SUP EURE Durs MERS Université Hassan ١١ de Casablanca Durée : 1h30
UNIVERSITÉ HASSAN ‏م‎ DE CASABLANCA

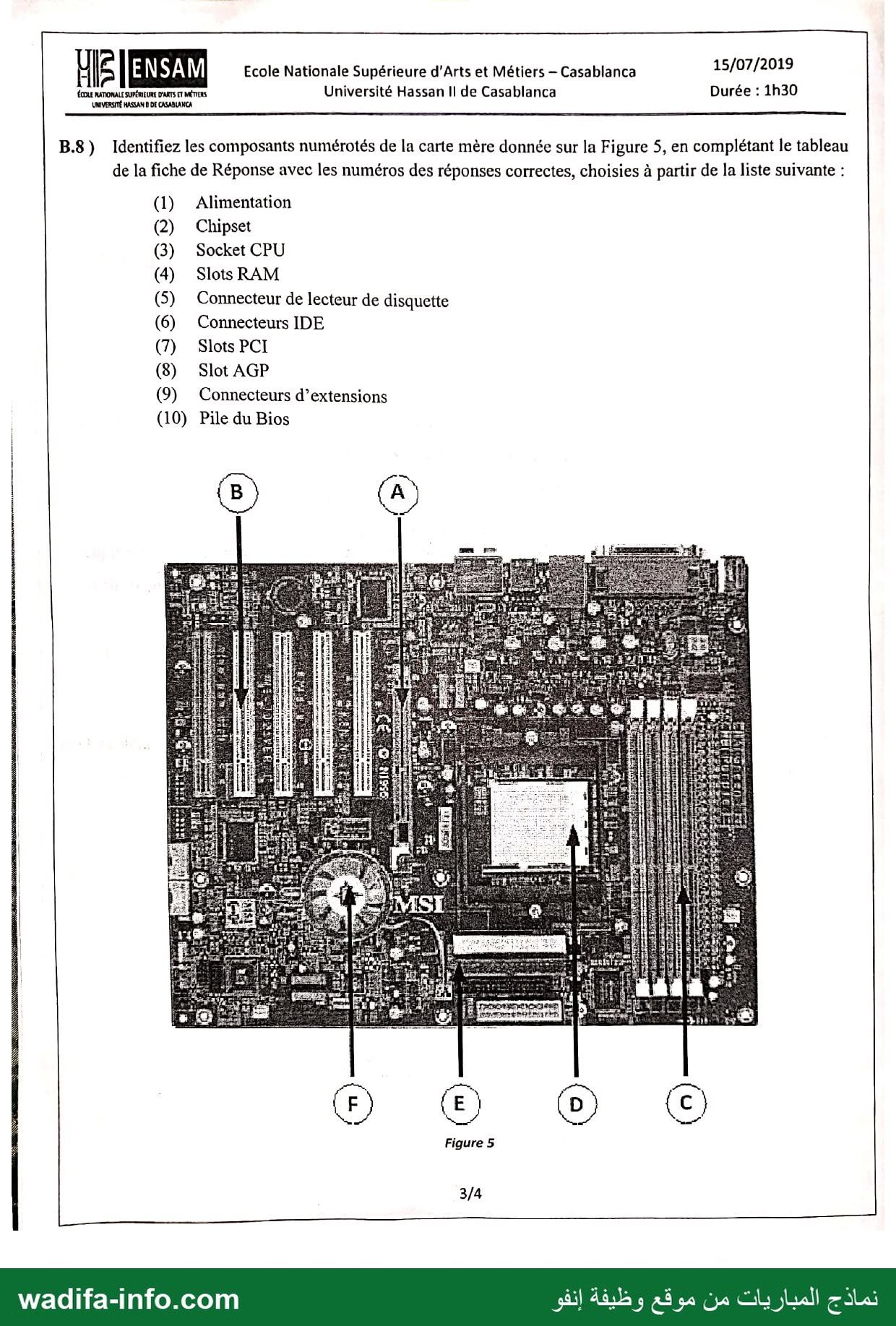

B.8) Identifiez les composants numérotés de la carte mère donnée sur la Figure 5, en complétant le tableau
de la fiche de Réponse avec les numéros des réponses correctes, choisies à partir de la liste suivante :
(1) Alimentation
(2) Chipset
(3) Socket CPU
(4)  Slots RAM
(5) Connecteur de lecteur de disquette
(6) Connecteurs IDE
(7)  Slots PCI
(8) Slot AGP
(9) Connecteurs d’extensions
(10) Pile du Bios
Figure 5
3/4

— صفحة 4 —

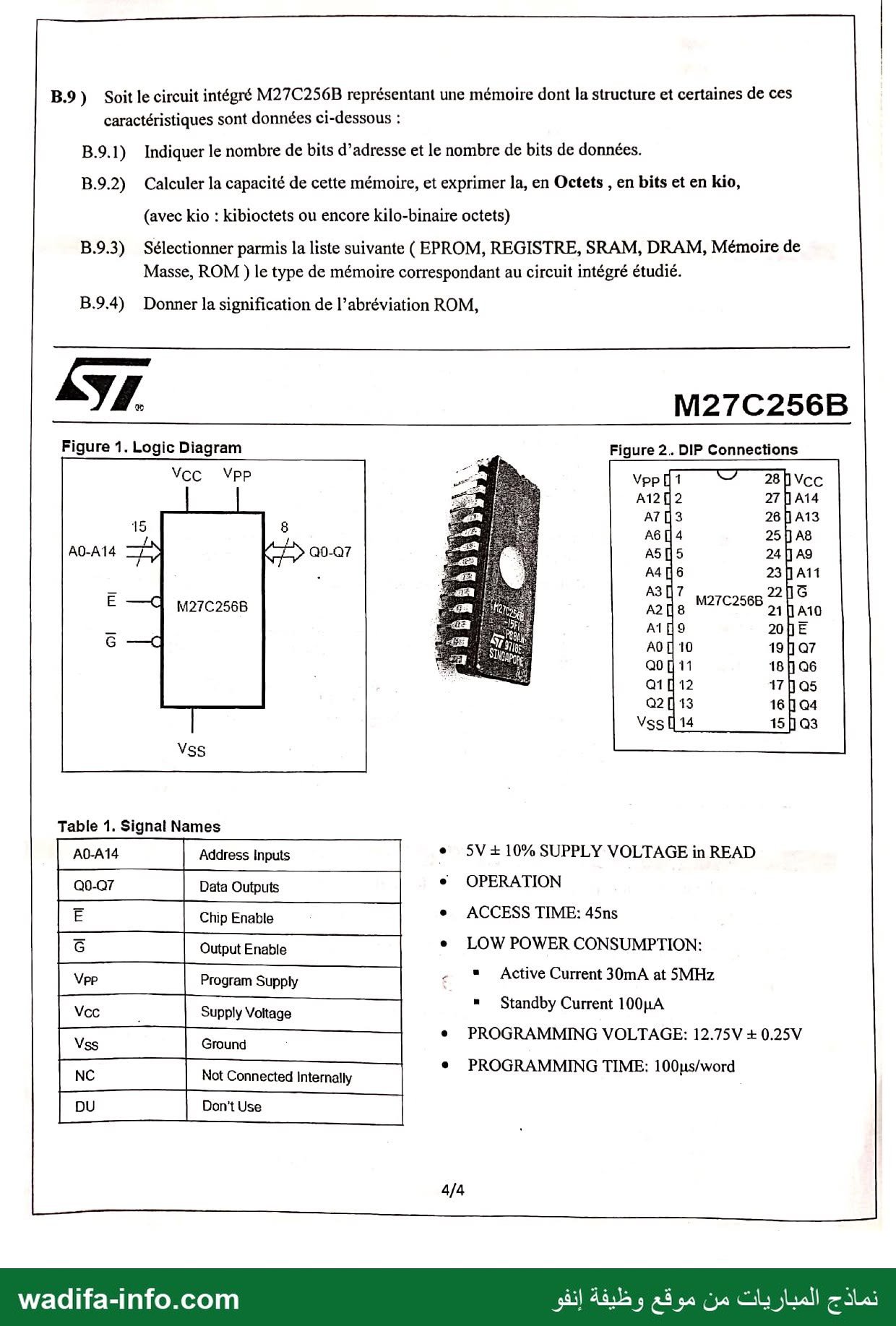

M27C256B
Figure 2. DIP Connections
7 M27C256B
21
SV + 10% SUPPLY VOLTAGE in READ
OPERATION
ACCESS TIME: 45ns
LOW POWER CONSUMPTION:
“Active Current 30mA at 2
" Standby Current ‏هم100‎
PROGRAMMING VOLTAGE: 12.75V + 0.25V
PROGRAMMING TIME: 100us/word
B9) Soit le circuit intégré M27C256B représentant une mémoire dont la structure et certaines de ces
caractéristiques sont données ci-dessous :
B.9.1) Indiquer le nombre de bits d'adresse et le nombre de bits de données.
B.9.2) Calculer la capacité de cette mémoire, et exprimer la, en Octets , en bits et en kio,
(avec kio : kibioctets ou encore kilo-binaire octets)
B.9.3) Sélectionner parmis la liste suivante ( EPROM, REGISTRE, SRAM, DRAM, Mémoire de
Masse, ROM ) le type de mémoire correspondant au circuit intégré étudié.
B.9.4) Donner la signification de l’abréviation ROM,
7
0
Figure 1. Logic Diagram
Vcc  Vpp
15 8
4
‏د ج متقوة‎ av.a7
‏ع‎ 12702568
6 0
Vss
LE |
Table 1. Signal Names
A0D-A14 Address Inputs
Data Outputs
Chip Enable
Output Enable
Program Supply
Supply Voltage
Ground
Not Connected Internally
