Modèle de concours de recrutement des techniciens de 3e grade — Agence Nationale des Équipements Publics (ANEP) — option Bâtiment — session du 27 novembre 2022 — épreuve écrite

Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.

— صفحة 1 —

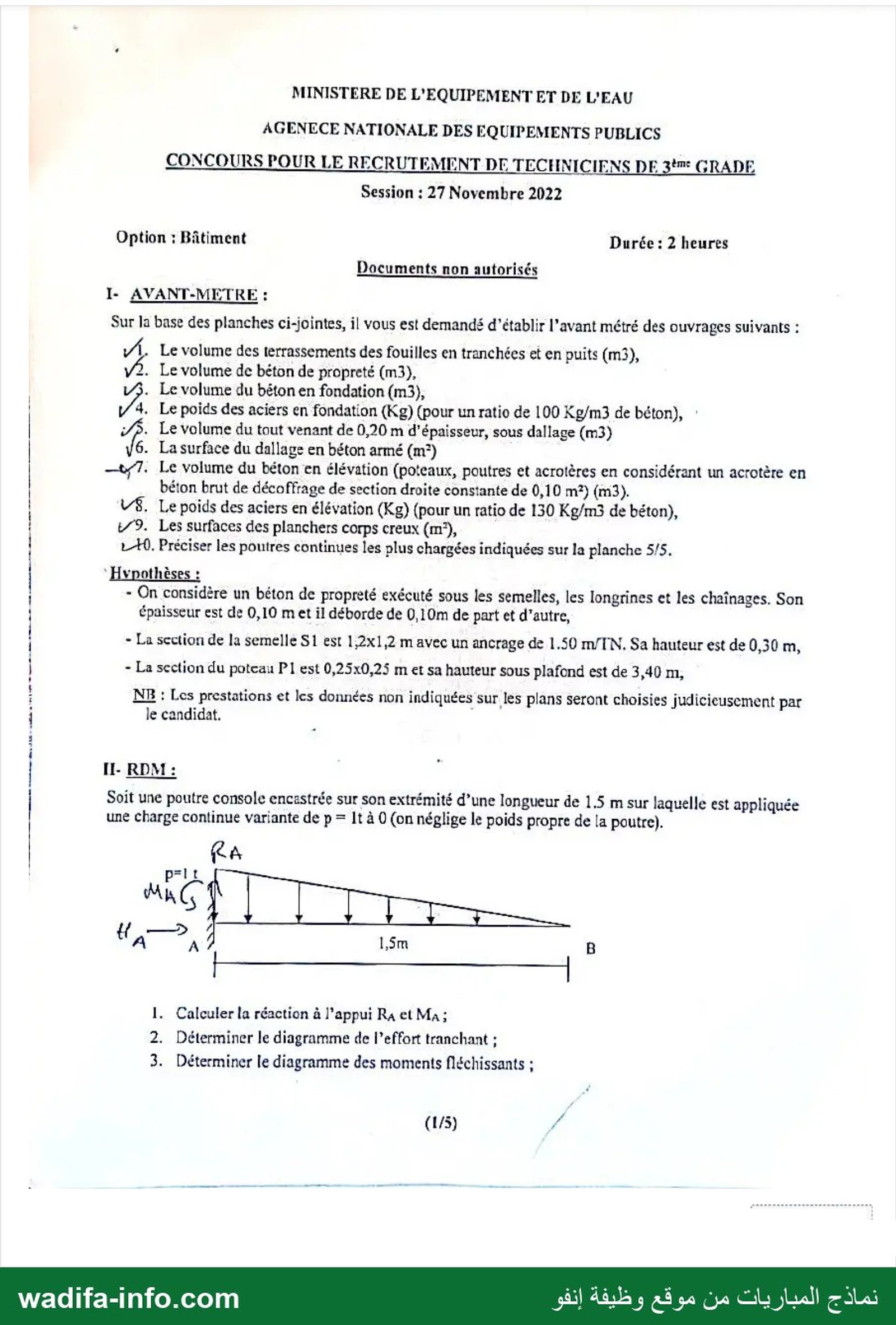

MINISTERE DE L'EQUIPEMENT ET DE L'EAU
AGENECE NATIONALE DES EQUIPEMENTS PUBLICS
CONCOURS POUR LE RECRUTEMENT DE TECH INICIENS DE ‏مر‎ GRADE
Session : 27 Novembre 2022
Option : Bâtiment Durée : 2 heures
Documents non autorisés
2 >
1- AVANT-MEÈTRE :
Sur la base des planches ci-jointes, il vous est demandé d'établir l’avant métré des ouvrages suivants :
٠ Le volume des terrassements des fouilles en tranchées et en puits (m3),
. Le volume de béton de propreté (m3),
. Le volume du béton en fondation (m3),
Le poids des aciers en fondation (Kg) (pour un ratio de 100 Kg/m3 de béton), :
Le volume du taut venant de 0,20 m d'épaisseur, sous dallage (m3)
La surface du dallage en béton armé (m°)
Le volume du béton en élévation (poteaux, poutres et acrotères en considérant un acrotère en
béton brut de décoffrage de section droite constante de 0,10 m?) (m3).
Le poids des aciers en élévation (Kg) (pour un ratio de 130 Kg/m5 de béton),
. Les surfaces des planchers corps creux (m°),

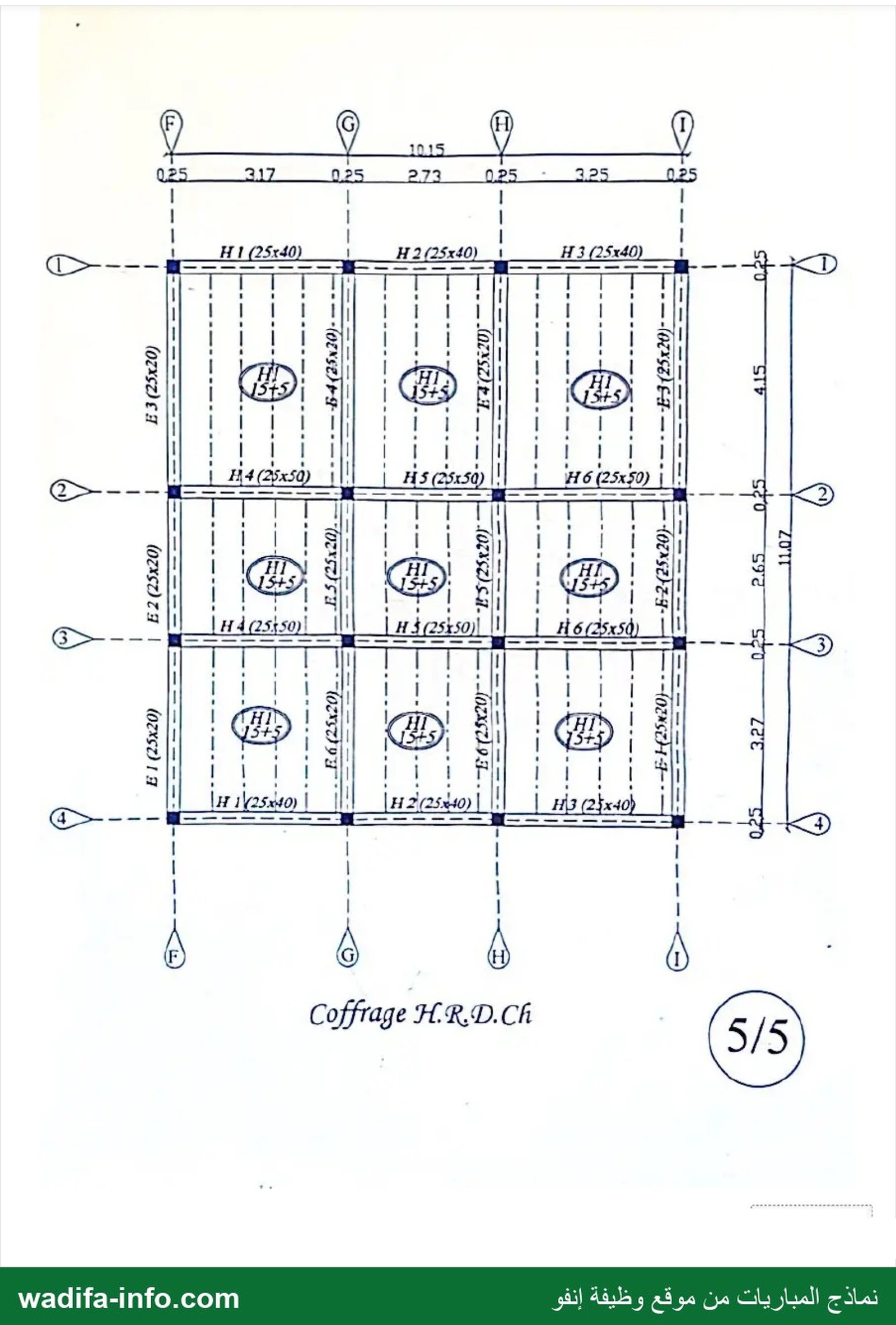

140. Préciser les poutres continues Les plus chargées indiquées sur la planche 5/5,
Hypothèses :
- On considère un béton de propreté exécuté sous les semelles, les longrines et les chaînages. Son
épaisseur est de 0,10 m et il déborde de 0,10m de part et d'autre,
NES À ‏دح‎
- La section de la semelle S1 est 1,2x1,2 mavecun ancrage de 1.50 m/TN. Sa hauteur est de 0,30 m,
- La section du poteau P1 est 0,25x0,25 m et sa hauteur sous plafond est de 3,40 m,
NB : Les prestations et les données non indiquées sur les plans seront choisies judicieusement par
le candidat.
11 RDM :
Soit une poutre console encastrée sur son extrémité d’une longueur de 1.5 m sur laquelle est appliquée
une charge continue variante de ‏م‎ = It à 0 (on néglige le poids propre de la poutre).
مخ
راحم
8 ا ال د
|
1. Calculer la réaction à l'appui Ra et Ma ;
2. Déterminer le diagramme de l'effort tranchant ;
3. Déterminer le diagramme des moments fléchissants :
و )1/5(

— صفحة 2 —

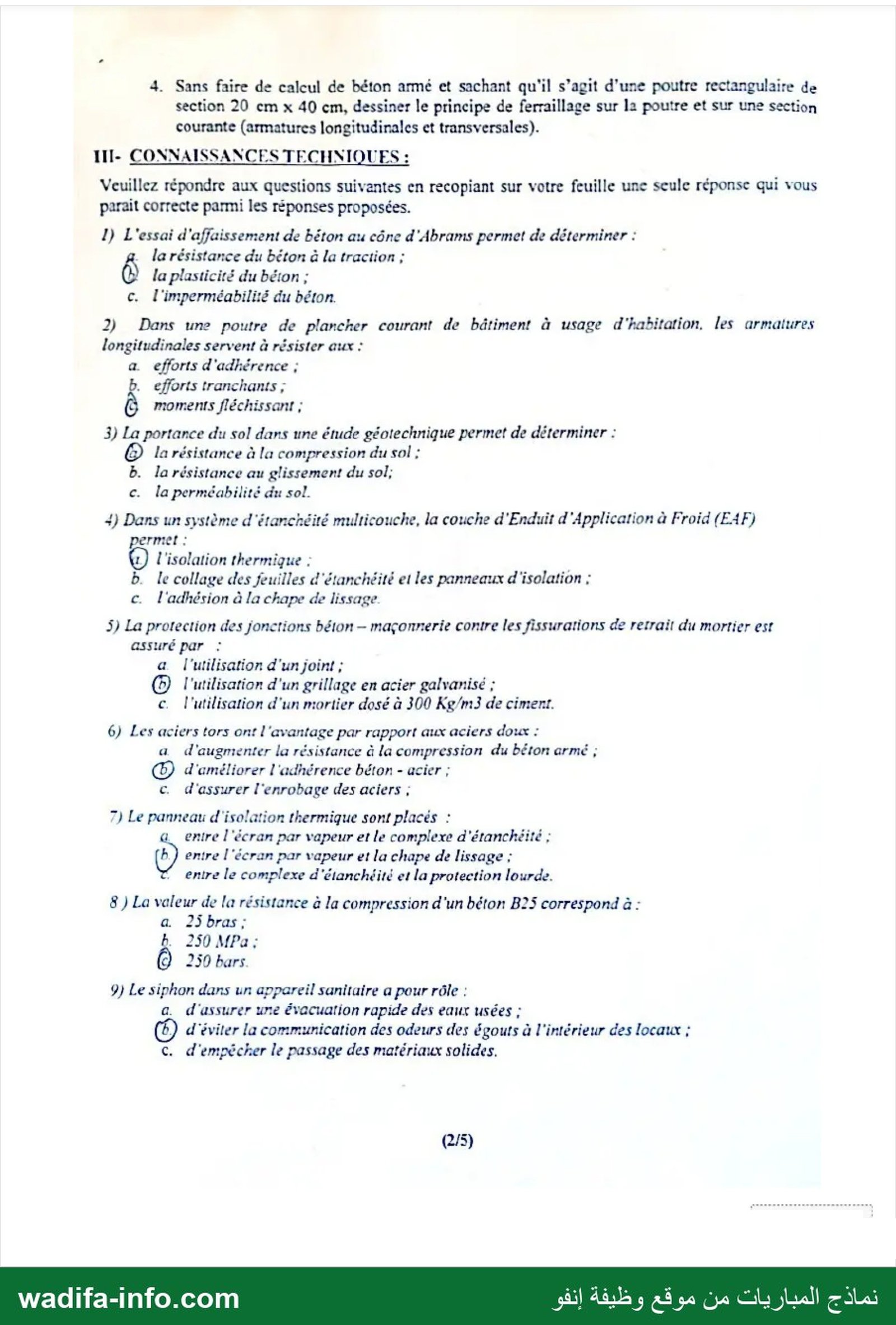

4. Sans faire de calcul de béton ammé et sachant qu'il s’agit d'une poutre rectangulaire de
section 20 em x 40 cm, dessiner le principe de ferraillage sur 12 poutre et sur une section
courante (armatures longitudinales et transversales).
III CONNAISSANCES TECHNIQUES :
Veuillez répondre aux questions suivantes en recopiant sur votre feuille une seule réponse qui vous
parait correcte parmi les réponses proposées.
1) L'essai d'affaissement de béton au cône d'Abrams permet de déterminer :
la résistance du béton à la traction ;
la plasticité du béton ;
c. l'imperméabilité du béton.
2) Dans une poutre de plancher courant de bâtiment à usage d'habitation, les armatures
longitudinales servent à résister aux :
a efforts d'adhiérence ;
. efforts tranchants ;
1 moments fléchissant ;
3) La portance du sol dans une étude géotechnique permet de déterminer :
la résistance à la compression du sol :
b. larésistance au glissement du sol,
c. la perméabilité du sol.
4) Dans un système d'étanchéité mudticouche, la couche d'Enduit d'Application à Froid (E4F)
permet :
l'isolation thermique :
b. le collage des feuilles d'étanchéité et les panneaux d'isolation ;
c. l'adhésion à la chape de lissage
5) La protection des jonctions béton - maçonnerie contre les fissurations de retrait du mortier est
assuré par :
a l'utilisation d'un joint ;
© l'utilisation d'un grillage en acier galvanisé ;
©. l'utilisation d'un mortier dosé à 300 Kg/m3 de ciment.
6) Les aciers tors ont l'avantage par rapport aux aciers doux :
a d'augmenter la résistance à la compression du béton armé ;
02 d'améliorer l'adhérence béton - acier ;
€ d'assurer l'enrobage des aciers ;
!
7) Le panneau d'isolation thermique sont placés :
0 entre l'écran par vapeur et le complexe d'étanchéité ;
‏رط‎ entre l'écran par vapeur et la chape de lissage :
entre le complexe d'étanchéité et la protection lourde.
8 ) La valeur de la résistance à la compression d'un béton B25 correspond à :
a 25bras;
b. 250 MPa;
259 bars
9) Le siphon dans un appareil sanitaire a pour rôle :
a. d'assurer ure évacuation rapide des eaux usées ;
d'éviter la communication des odeurs des égouts à l'intérieur des locaux ;
c. d'empécher le passage des matériaux solides.
5)

— صفحة 3 —

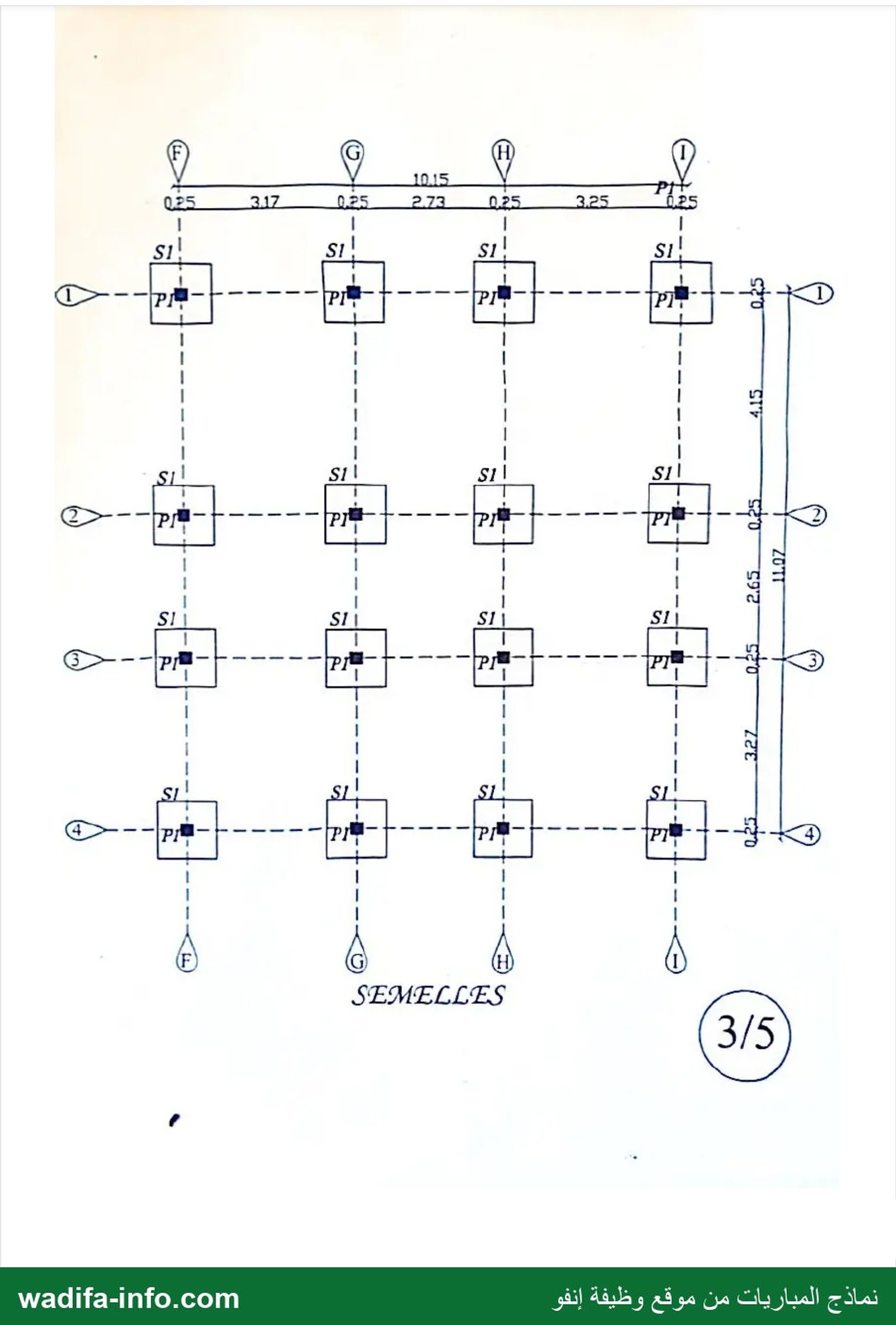

SEMELLES

— صفحة 4 —
|
as 3 ١ on! 2 ١ 030 ١
ESS, POURSUITE, ---- <D
5
& S
8 8
‏وا ج‎ 5
5 ‏ع‎
‏اجا‎ à
=
21747 --8# -
ا
‎var‏ :
‎NWAYAY/‏
‎LaTRe10‏
‎CHE‏
(OPXST)TDT
2,ua
=

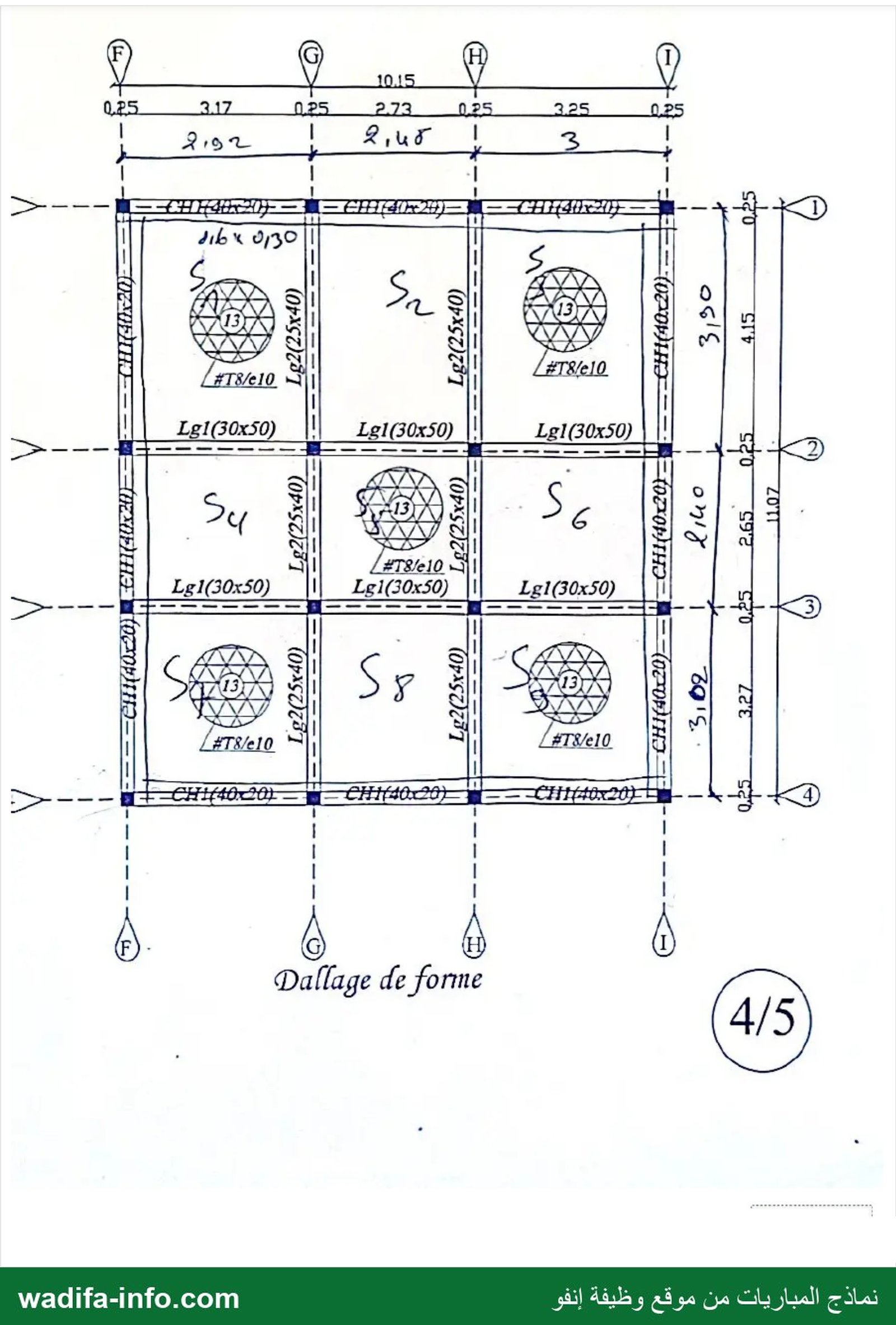

Dallage de forme
À
— — — — - = 070772 ل ]172771

— صفحة 5 —
20
627781275
-- --0 ad — DA.
