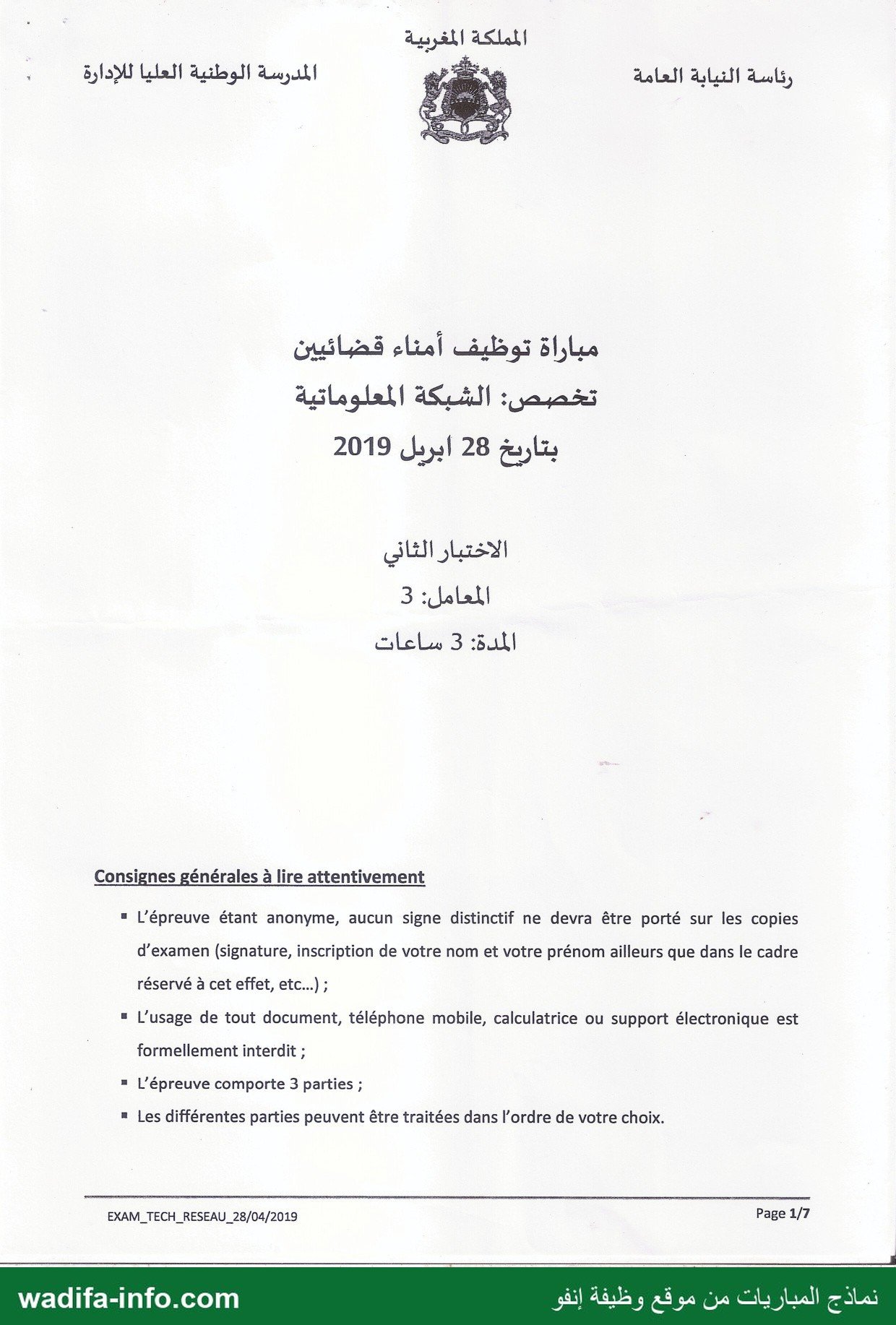

المملكة المغربية
رئاسة النيابة العامة ‎Nr a‏ المدرسة الوطنية العليا للإدارة | .
‎٠ 5 + + ae‏
مبارا ‎b‏ توظيف أمتاء قضا تيين
تغخصبص: الشبكة ‎١‏ لمعلوماتية
: بتاريخ 8 ‎Li‏ 2019
الاختبار الثاذ
بار الثاني
المعامل: 3
المدة: 3 ساعات
‎Consignes générales à lire attentivement‏
‎L'épreuve étant anonyme, aucun signe distinctif ne devra être porté sur les copies‏ =
‎d'examen (signature, inscription de votre nom et votre prénom ailleurs que dans le cadre‏
‎réservé à cet effet, etc...) ;‏
‎L'usage de tout document, téléphone mobile, calculatrice ou support électronique est‏ =
‎formellement interdit ;‏ |
‎L'épreuve comporte 3 parties ;‏ »
‎Les différentes parties peuvent être traitées dans l’ordre de votre choix.‏ 8#
‎EXAM_TECH_RESEAU_ 28/04/2019 Page 1/7‏
‎A eee eu. |‏ ل ‎SE‏
‏نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

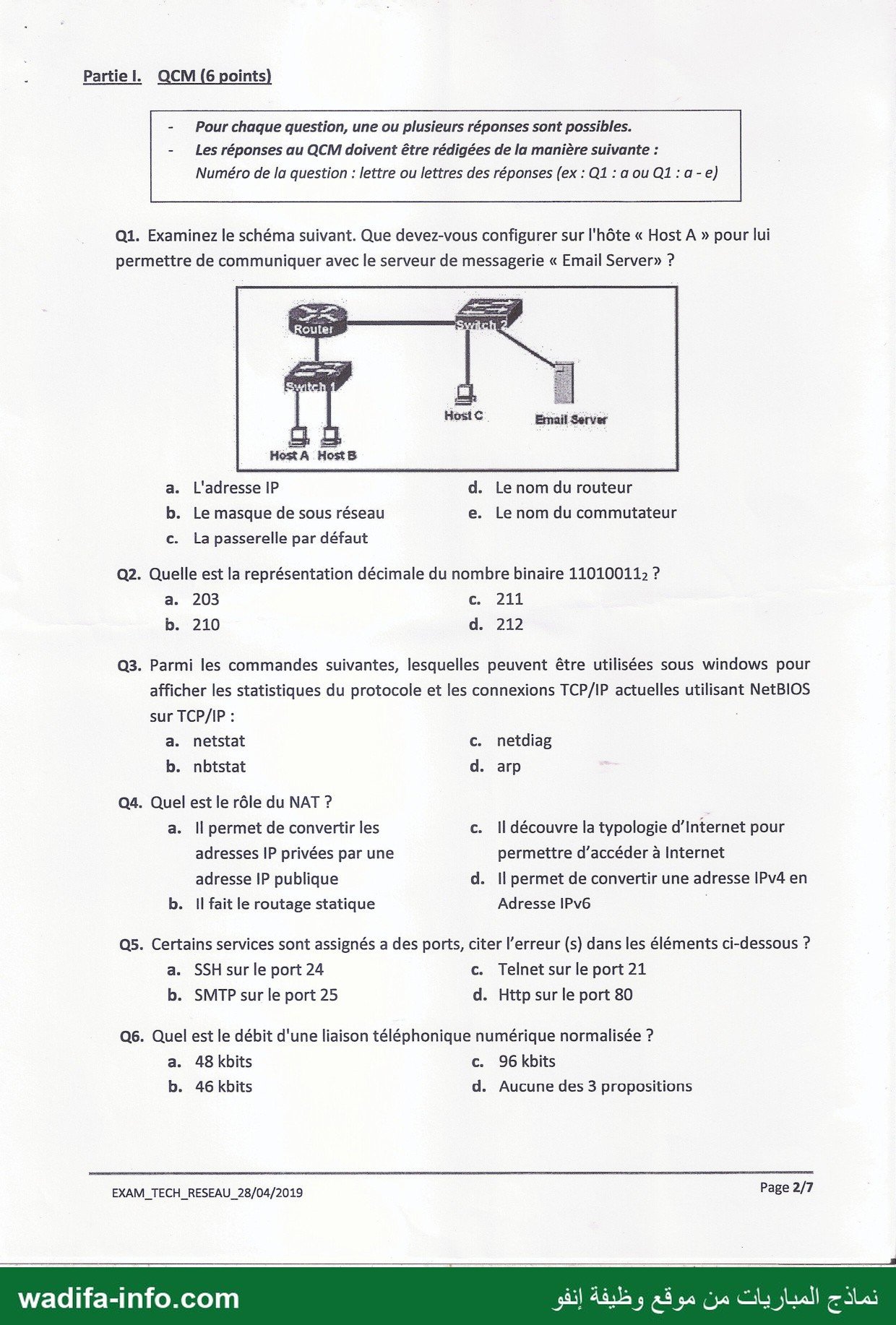

- Partiel. QCM (6 points)
- Pour chaque question, une ou plusieurs réponses sont possibles.
- Les réponses au QCM doivent être rédigées de la manière suivante : |
Numéro de la question : lettre ou lettres des réponses (ex: Q1:aouQ1:a-e)
Q1. Examinez le schéma suivant. Que devez-vous configurer sur l'hôte « Host A » pour lui
permettre de communiquer avec le serveur de messagerie « Email Server» ?
Rouler ‏ير‎ CL «
Host C Email Server
Host A 5
a. L'adresse IP d. Le nom du routeur
b. Le masque de sous réseau e. Le nom du commutateur
c. La passerelle par défaut
Q2. Quelle est la représentation décimale du nombre binaire 11010011; ?
a. 203 c 211
b. 210 d. 212
Q3. Parmi les commandes suivantes, lesquelles peuvent être utilisées sous windows pour
afficher les statistiques du protocole et les connexions TCP/IP actuelles utilisant NetBlOS
sur TCP/IP :
a. netstat c. netdiag
b. nbtstat d. arp
Q4. Quel est le rôle du NAT ?
a. ١١ permet de convertir les c. Il découvre la typologie d'Internet pour
adresses |P privées par une permettre d'accéder à Internet
adresse IP publique d. ١١ permet de convertir une adresse IPv4 en
b. ١١ fait le routage statique Adresse IPv6
Q5. Certains services sont assignés a des ports, citer l’erreur (s) dans les éléments ci-dessous ?
a. SSH sur le port 24 c. Telnet sur le port 21
b. SMTP sur le port 25 d. Http sur le port 80
06. Quel est le débit d'une liaison téléphonique numérique normalisée ?
a. 48 kbits c. 96 kbits
b. 46 kbits d. Aucune des 3 propositions
EXAM_TECH_RESEAU_ 28/04/2019 Page 2/7
6 om mme er s
wadifa-info.com ‏نماذج المباريات من موقع وظيفة إنفو‎

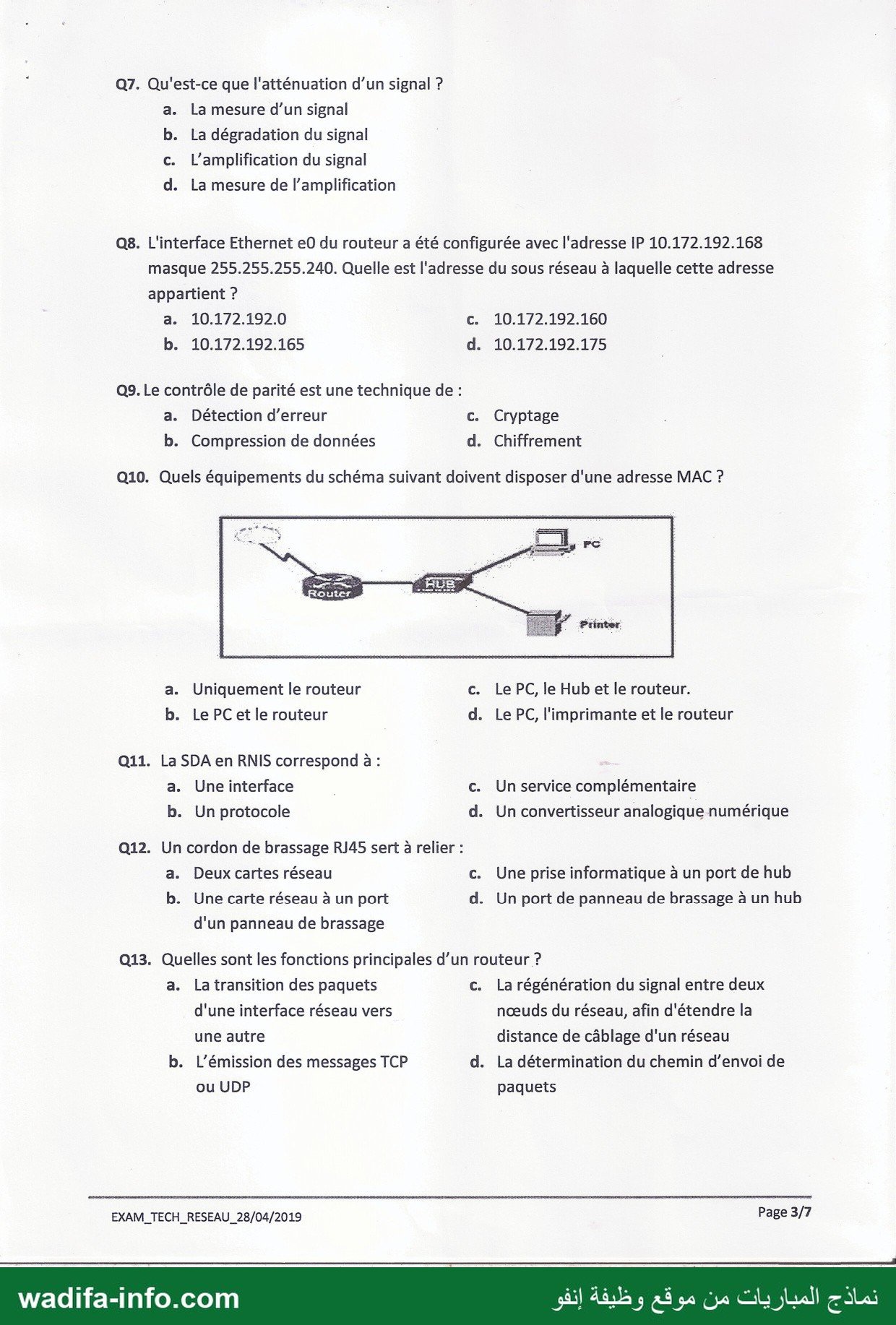

ٍ Q7. Qu'est-ce que l'atténuation d’un signal ?
a. La mesure d’un signal
b. La dégradation du signal
c. L’amplification du signal
d. La mesure de l’amplification
Q8. L'interface Ethernet e0 du routeur a été configurée avec l'adresse IP 10.172.192.168
masque 255.255.255.240. Quelle est l'adresse du sous réseau à laquelle cette adresse
appartient ?
a. 10.172.192.0 c. 10.172.192.160
b. 10.172.192.165 d. 10.172.192.175
Q9. Le contrôle de parité est une technique de :
a. Détection d'erreur c. Cryptage
b. Compression de données d. Chiffrement
Q10. Quels équipements du schéma suivant doivent disposer d'une adresse MAC ?
Router +
a. Uniquement le routeur c. Le PC, le Hub et le routeur.
b. Le PC et le routeur d. Le PC, l'imprimante et le routeur
Q11. La SDA en RNIS correspond à :
a. Uneinterface c. Un service complémentaire
b. Un protocole d. Un convertisseur analogique numérique
Q12. Un cordon de brassage RJ45 sert à relier :
a. Deux cartes réseau c. Une prise informatique à un port de hub
b. Une carte réseau à un port d. Un port de panneau de brassage à un hub
d'un panneau de brassage
Q13. Quelles sont les fonctions principales d’un routeur ?
a. La transition des paquets c. La régénération du signal entre deux
d'une interface réseau vers nœuds du réseau, afin d'étendre la
une autre distance de câblage d'un réseau
b. L'émission des messages TCP d. La détermination du chemin d’envoi de
ou UDP paquets
EXAM_TECH_RESEAU_ 28/04/2019 Page 3/7
ESRI RENE EEE NE CE CP ‏...سمس سس‎
wadifa-info.com ‏نماذج المباريات من موقع وظيفة إنفو‎

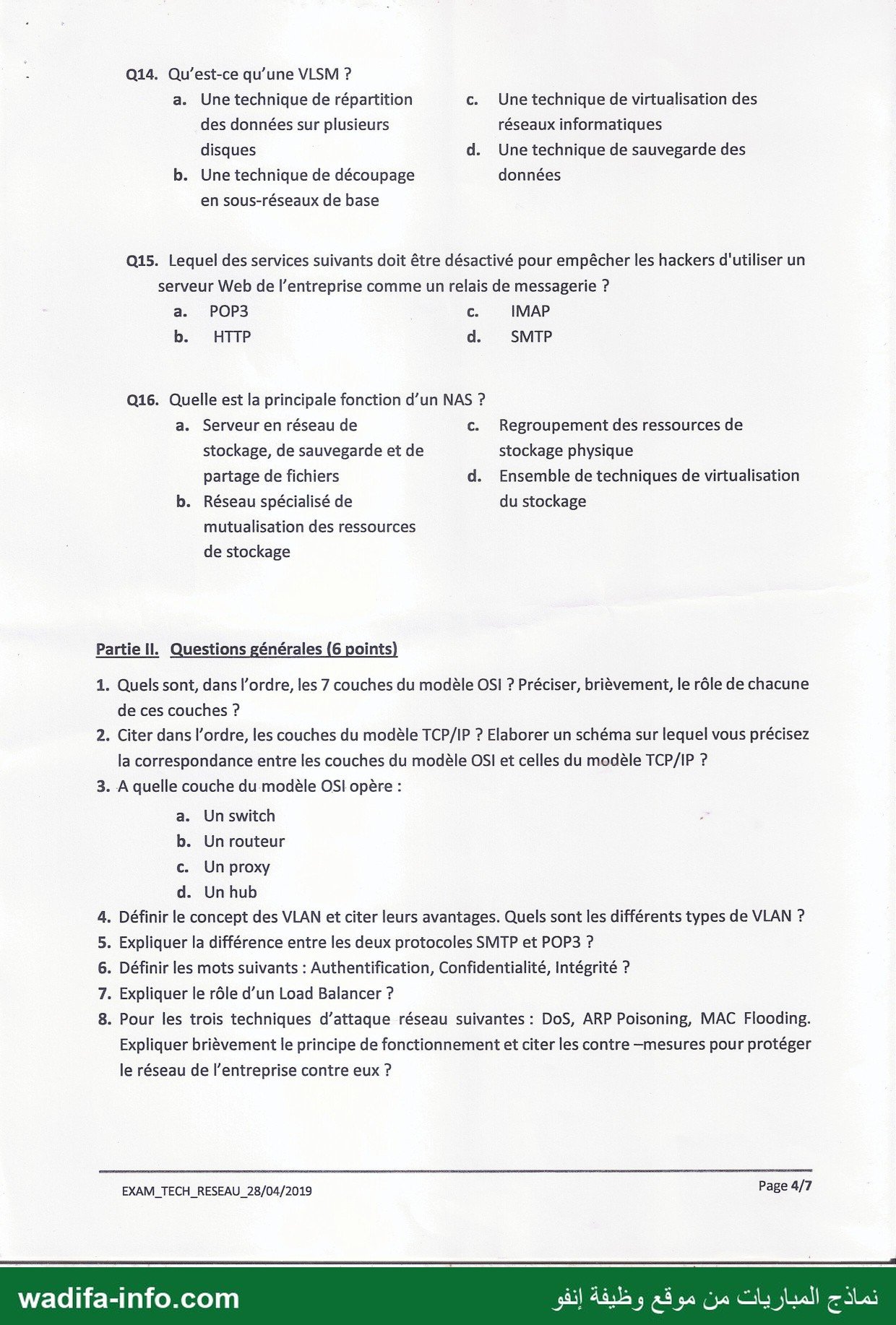

:ٍ Q14. Qu'est-ce qu’une VLSM ?
a. Une technique de répartition c. Une technique de virtualisation des
des données sur plusieurs réseaux informatiques
disques d. Une technique de sauvegarde des
b. Une technique de découpage données
en sous-réseaux de base
Q15. Lequel des services suivants doit être désactivé pour empêcher les hackers d'utiliser un
serveur Web de l’entreprise comme un relais de messagerie ?
a. 3 c. IMAP
b. HTTP d. SMTP
Q16. Quelle est la principale fonction d’un NAS ?
a. Serveur en réseau de c. Regroupement des ressources de
stockage, de sauvegarde et de stockage physique
partage de fichiers d. Ensemble de techniques de virtualisation
b. Réseau spécialisé de du stockage
mutualisation des ressources
| de stockage
Partie ll. Questions générales (6 points)
1. Quels sont, dans l’ordre, les 7 couches du modèle OSI ? Préciser, brièvement, le rôle de chacune
de ces couches ?
2. Citer dans l’ordre, les couches du modèle TCP/IP ? Elaborer un schéma sur lequel vous précisez
la correspondance entre les couches du modèle ‏ا05‎ et celles du modèle TCP/IP ?
3. A quelle couche du modèle 05١ opère :
a. Un switch :
b. Un routeur
c. Un proxy
d. Un hub
4. Définir le concept des VLAN et citer leurs avantages. Quels sont les différents types de VLAN ?
5. Expliquer la différence entre les deux protocoles SMTP et POP3 ?
6. Définir les mots suivants : Authentification, Confidentialité, Intégrité ?
7. Expliquer le rôle d’un Load Balancer ?
8. Pour les trois techniques d’attaque réseau suivantes : DoS, ARP Poisoning, MAC Flooding.
Expliquer brièvement le principe de fonctionnement et citer les contre -mesures pour protéger
le réseau de l’entreprise contre eux ?
‎EXAM_TECH_RESEAU_ 28/04/2019 Page 4/7‏
‎mm ll‏
نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

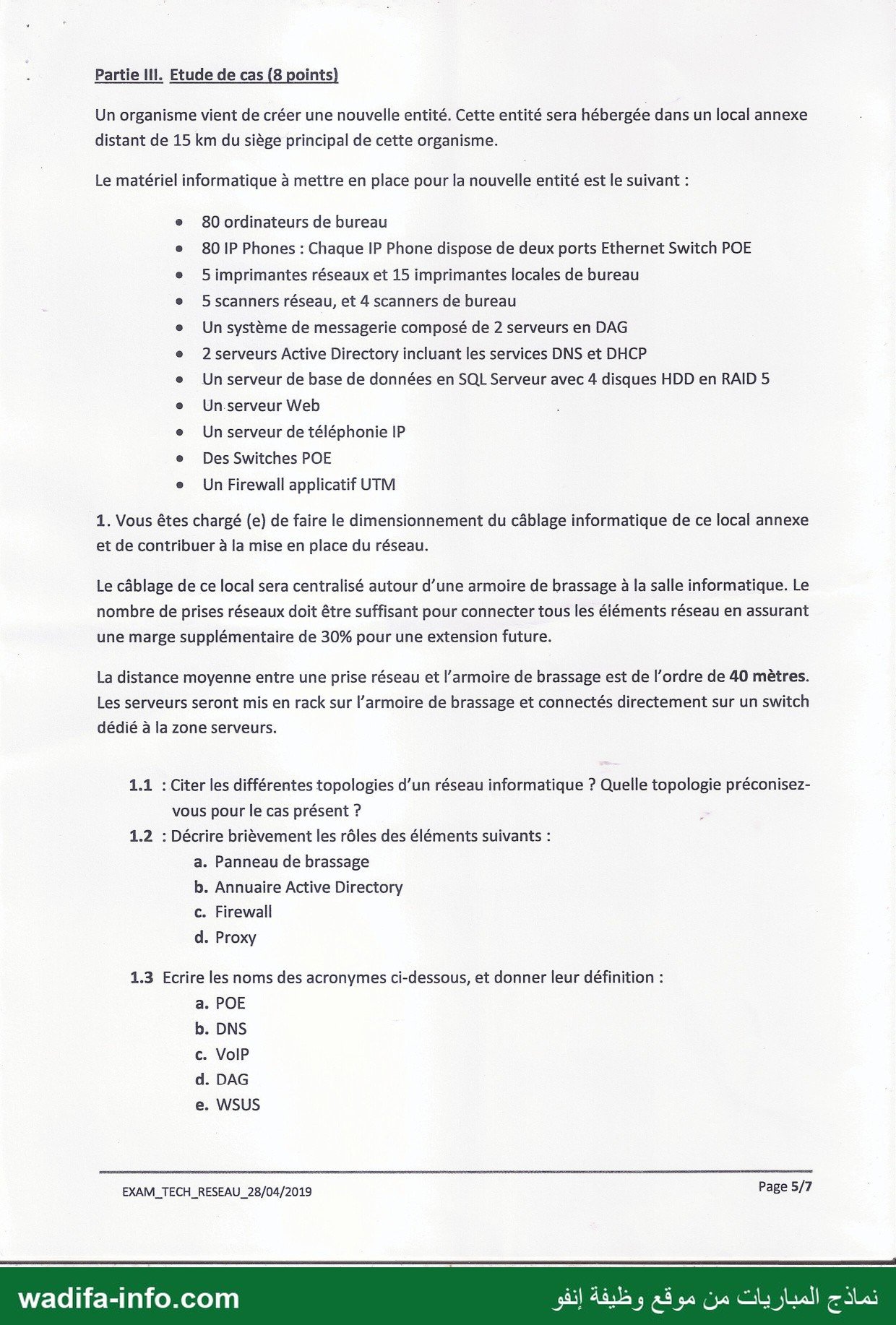

1 Partie ١1٠. Etude de cas (8 points)
Un organisme vient de créer une nouvelle entité. Cette entité sera hébergée dans un local annexe
distant de 15 km du siège principal de cette organisme.
Le matériel informatique à mettre en place pour la nouvelle entité est le suivant :
e 80 ordinateurs de bureau
e 80 IP Phones : Chaque IP Phone dispose de deux ports Ethernet Switch POE
e 5 imprimantes réseaux et 15 imprimantes locales de bureau
e 5 scanners réseau, et 4 scanners de bureau
e Un système de messagerie composé de 2 serveurs en ‏قي‎
‎e 2 serveurs Active Directory incluant les services DNS et DHCP
e Un serveur de base de données en SQL Serveur avec 4 disques HDD en RAID 5
e Un serveur Web
e Un serveur de téléphonie IP
e Des Switches POE
e Un Firewall applicatif UTM
1. Vous êtes chargé (e) de faire le dimensionnement du câblage informatique de ce local annexe
et de contribuer à la mise en place du réseau.
Le câblage de ce local sera centralisé autour d’une armoire de brassage à la salle informatique. Le
nombre de prises réseaux doit être suffisant pour connecter tous les éléments réseau en assurant
une marge supplémentaire de 30% pour une extension future.
La distance moyenne entre une prise réseau et l’armoire de brassage est de l’ordre de 40 mètres.
Les serveurs seront mis en rack sur l’armoire de brassage et connectés directement sur un switch
dédié à la zone serveurs.
1.1 : Citer les différentes topologies d’un réseau informatique ? Quelle topologie préconisez-
vous pour le cas présent ? ;
1.2 : Décrire brièvement les rôles des éléments suivants :
a. Panneau de brassage
b. Annuaire Active Directory
c. Firewall
d. Proxy
1.3 Ecrire les noms des acronymes ci-dessous, et donner leur définition :
a. POE
b. DNS
c. VolP
d. DAG
e. WSUS
EXAM_TECH_RESEAU._ 28/04/2019 Page 5/7
LC ét enntÀ
wadifa-info.com ‏نماذج المباريات من موقع وظيفة إنفو‎

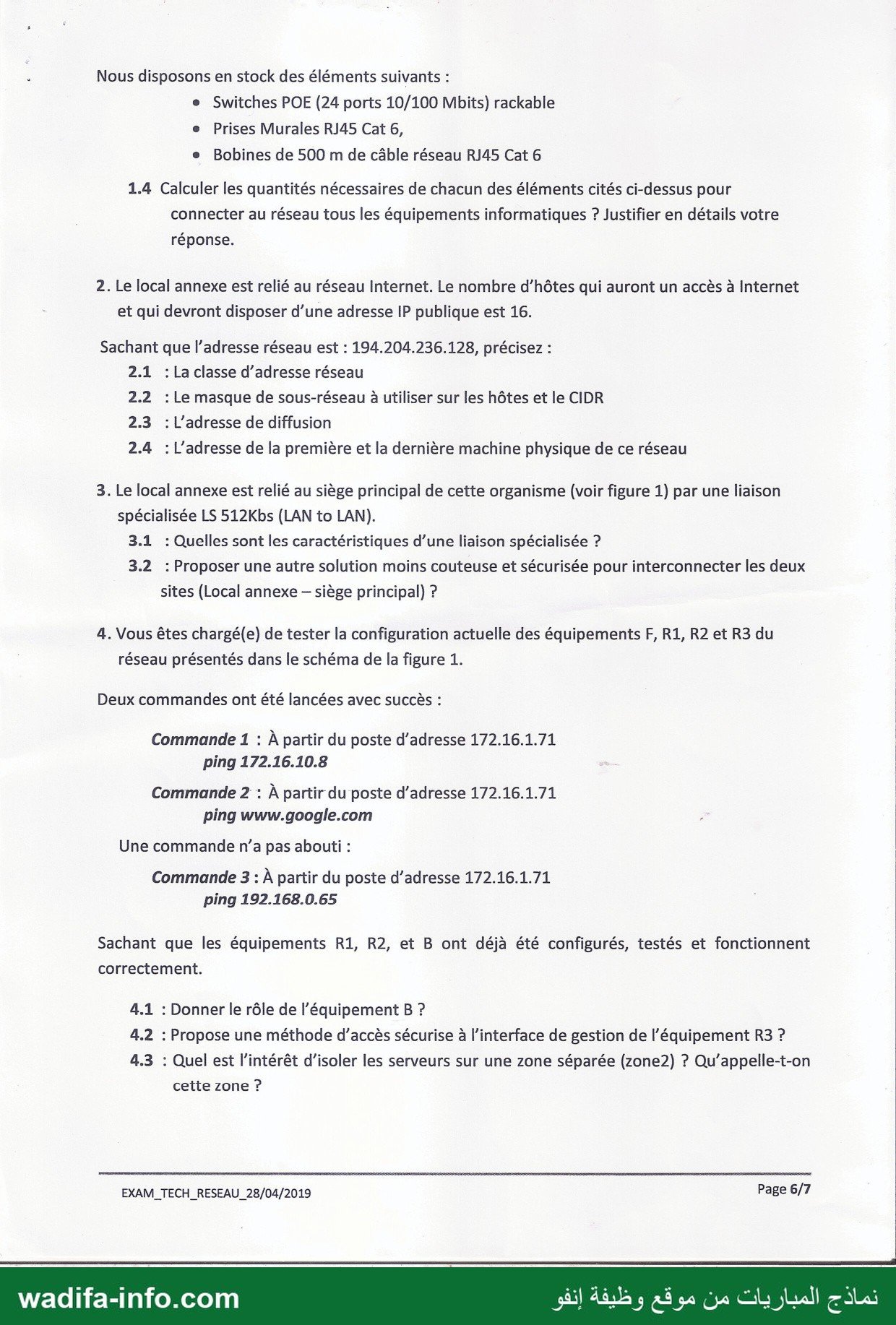

1 Nous disposons en stock des éléments suivants :
e Switches POE (24 ports 10/100 Mbits) rackable
e Prises Murales RJ45 Cat 6,
e Bobines de 500 m de câble réseau RJ45 Cat 6
1.4 Calculer les quantités nécessaires de chacun des éléments cités ci-dessus pour
connecter au réseau tous les équipements informatiques ? Justifier en détails votre
réponse.
2. Le local annexe est relié au réseau Internet. Le nombre d'hôtes qui auront un accès à Internet
et qui devront disposer d’une adresse IP publique est 16.
Sachant que l'adresse réseau est : 194.204.236.128, précisez :
2.1 : La classe d'adresse réseau
2.2 : Le masque de sous-réseau à utiliser sur les hôtes et le CIDR
2.3 : L'adresse de diffusion
2.4 : L'adresse de la première et la dernière machine physique de ce réseau
3. Le local annexe est relié au siège principal de cette organisme (voir figure 1) par une liaison
spécialisée LS 512Kbs (LAN to LAN).
3.1 : Quelles sont les caractéristiques d’une liaison spécialisée ?
3.2 : Proposer une autre solution moins couteuse et sécurisée pour interconnecter les deux
sites (Local annexe - siège principal) ?
4. Vous êtes chargé(e) de tester la configuration actuelle des équipements F, R1, R2 et R3 du
réseau présentés dans le schéma de la figure 1. |
Deux commandes ont été lancées avec succès : |
Commande 1 : À partir du poste d'adresse 172.16.1.71 |
ping 172.16.10.8 |
Commande 2 : À partir du poste d'adresse 172.16.1.71 |
ping www.google.com ;
Une commande n’a pas abouti : |
Commande 3 : À partir du poste d'adresse 172.16.1.71 |
ping 192.168.0.65 ;
Sachant que les équipements R1, R2, et B ont déjà été configurés, testés et fonctionnent
correctement.
4.1 : Donner le rôle de l'équipement B ?
4.2 : Propose une méthode d’accès sécurise à l’interface de gestion de l'équipement R3 ?
4.3 : Quel est l'intérêt d'isoler les serveurs sur une zone séparée (zone2) ? Qu’appelle-t-on
cette zone ?
EXAM_TECH_RESEAU_28/04/2019 Page 6/7
wadifa-info.com ‏نماذج المباريات من موقع وظيفة إنفو‎

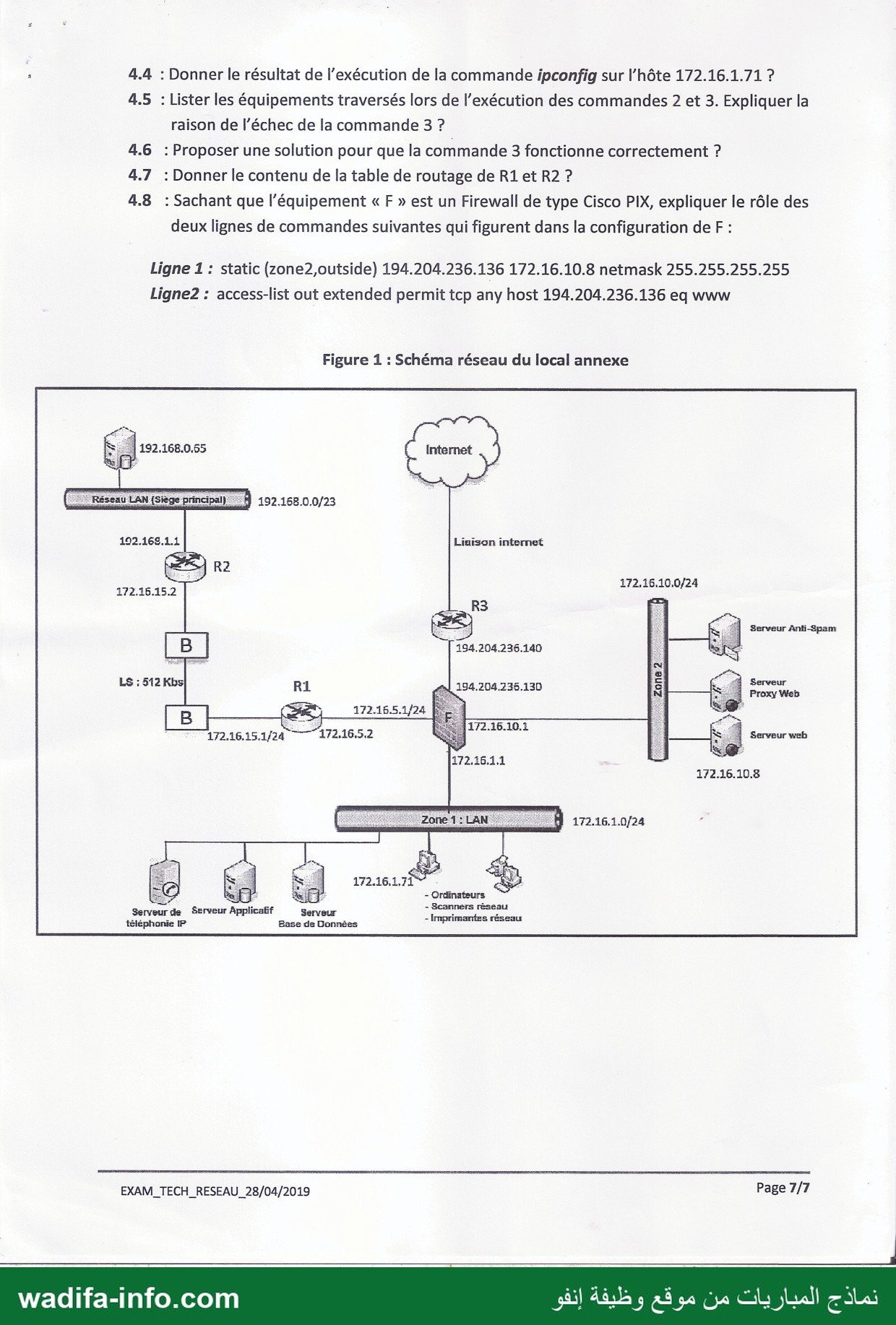

4.4 : Donner le résultat de ‏!ا‎ 6001100 de la commande ipconfig sur l'hôte 172.16.1.71 ?
4.5 : Lister les équipements traversés lors de l'exécution des commandes 2 et 3. Expliquer la
raison de l’échec de la commande 3 ?
4.6 : Proposer une solution pour que la commande 3 fonctionne correctement ?
4.7 : Donner le contenu de la table de routage de R1 et R2 ?
4.8 : Sachant que l'équipement « F » est un Firewall de type Cisco PIX, expliquer le rôle des
deux lignes de commandes suivantes qui figurent dans la configuration de F :
Ligne 1 : static (zone2,outside) 194.204.236.136 172.16.10.8 netmask 255.255.255.255
Ligne2 : access-list out extended permit tcp any host 194.204.236.136 eq www
Figure 1 : Schéma réseau du local annexe
‏م‎ 21_85
192.168.0.0/23
192.1 Liaison internet
172,16.10.0/24
172.16.15.2
ES 5 0 Serveur Anti-Spam
| B. 194.204.236.140 2 À re
LS : 512 Kbs 81 2 194.204.236.130 5 ‏مس كبا‎
8 | ‏ير‎ 172.16.5.1/24 Ne à bre
172.16.15.1/24 77 172,16,5.2 ‏اب‎ “ce 0 — Serveur web
172.161.1 —
172.16.10.8
Fi Zone1:LAN ‏ا‎ 17216.10/24
«© ‏بي‎ à
È SES ‏ارخ‎ 172.16.1,71 7
= ed 87 - Ordinateurs
EE M ge - Scanners réseau
On me cie
EXAM_TECH_RESEAU_ 28/04/2019 Page 7/7
