Modèle de concours de recrutement d'un technicien en topographie — Agence urbaine — Épreuves théorique et technique

🏢 Agences urbaines (Ministère de l'Aménagement du Territoire et de l'Urbanisme) 👤 Technicien spécialisé en topographie 🎯 Topographie 👁️ 90 vues

⬇️ Télécharger le PDF Adresse permanente : wadifa-info.com/fr/modele-concours/3089

En bref

Ce document est une ancienne épreuve écrite du concours de Technicien spécialisé en topographie organisé par Agences urbaines (Ministère de l'Aménagement du Territoire et de l'Urbanisme), publiée sur Wadifa Info en consultation et téléchargement PDF gratuits, avec une correction proposée.

Organisme
Agences urbaines (Ministère de l'Aménagement du Territoire et de l'Urbanisme)
Grade
Technicien spécialisé en topographie
Spécialité
Topographie
Pages
2
Langue des questions
français
Correction
correction proposée disponible sur cette page
Ajouté au site
05/10/2026
Continuez à réviser : 📄 نموذج مباراة توظيف تقني طبوغرافي - الو… 📄 نموذج مباراة توظيف تقني متخصص في الطبو… 📄 نموذج مباراة توظيف تقني طبوغرافي - الو…
Deux épreuves d'un concours de technicien en topographie d'une agence urbaine (agence et année illisibles) : épreuve théorique (40 min : définitions — projection, point coté, courbes de niveau, nords magnétique et géographique, échelle, carte vs photo aérienne) et épreuve technique (90 min : systèmes de référence et projections au Maroc, altitudes orthométrique et GPS, ondulation du géoïde, contrôle des coordonnées, mappe de repérage, commande AutoCAD « ECHELLE »). Attention : la copie porte les marques d'un candidat sur certaines réponses.

Correction proposée : Modèle de concours de recrutement d'un technicien en topographie — Agence urbaine — Épreuves théorique et technique

Il s'agit d'une correction proposée, rédigée par l'équipe wadifa-info pour vous aider à comprendre la méthode — ce n'est pas un corrigé officiel de l'administration organisatrice.

Ce document porte sur le concours de recrutement d'un technicien spécialisé en topographie dans une agence urbaine (année non indiquée dans le scan). L'épreuve comprend un exercice de définitions (vocabulaire de la topographie et de la cartographie) et une série de questions pratiques (durée indiquée : 90 minutes) sur les systèmes de référence, les altitudes, le contrôle des restitutions et AutoCAD. Ceci est une correction méthodologique proposée par l'équipe Wadifa Info, pas le corrigé officiel de l'agence.

Exercice 1 : définitions et explications

  • Projection (cartographique) : correspondance mathématique qui fait passer les points de la surface de référence (ellipsoïde) à un plan, en coordonnées planes (X, Y).
  • Topographie : technique de mesure et de représentation sur un plan des formes et détails d'un terrain (planimétrie et altimétrie).
  • Point coté : point du plan ou de la carte dont l'altitude est indiquée par un nombre.
  • Courbes de niveau : lignes reliant les points de même altitude ; l'écart d'altitude constant entre deux courbes est l'équidistance. Des courbes rapprochées indiquent une forte pente.
  • Coordonnées : grandeurs qui définissent la position d'un point dans un système de référence : géographiques (latitude, longitude), planes (X, Y) en projection, et altitude (Z).
  • Orientation : détermination de la direction d'une ligne ou d'un plan par rapport à une direction de référence (un nord).
  • Nord géographique : direction du pôle Nord géographique, le long du méridien du lieu.
  • Nord magnétique : direction indiquée par l'aiguille aimantée de la boussole ; elle varie dans le temps et selon le lieu.
  • Nord de projection (nord Lambert, nord du quadrillage) : direction des parallèles à l'axe des Y du quadrillage de la projection. L'angle entre le nord géographique et le nord de projection est la convergence des méridiens.
  • Déclinaison magnétique : angle entre le nord géographique et le nord magnétique en un lieu et à une date donnés.
  • Niveau moyen de la mer : moyenne des hauteurs de la mer observées sur une longue période par un marégraphe ; il sert de surface de référence (zéro) des altitudes.
  • Échelle : rapport entre une distance mesurée sur le plan et la distance correspondante sur le terrain (exemple : 1/1000, 1 cm sur le plan = 10 m sur le terrain).
  • Légende : tableau qui explique les signes conventionnels, couleurs et symboles utilisés sur la carte.
  • Carte : représentation plane, réduite, conventionnelle et généralement projetée d'une partie de la surface terrestre.

Questions d'explication

  • But de la projection cartographique : représenter sur un plan une surface courbe (la Terre) en limitant les déformations, et pouvoir calculer en coordonnées planes (distances, surfaces, gisements). Aucune projection ne conserve tout : on choisit de conserver les angles (projection conforme), les surfaces (équivalente) ou un compromis (aphylactique).
  • Carte et photo aérienne : la carte est une représentation projetée, à échelle constante, sélective (généralisation) et symbolisée (légende). La photo aérienne est une image brute en perspective conique : son échelle varie avec le relief et l'inclinaison, elle montre tout sans sélection ni interprétation. Elle doit être redressée (orthophoto) pour être superposable à un plan.
  • Intervention du topographe dans un projet (le type de projet est [illisible dans le scan], vraisemblablement un lotissement) : levé de l'état des lieux (plan topographique, courbes de niveau), rattachement au système de référence officiel, étude des profils et des cubatures, implantation des lots et des voies sur le terrain, contrôle des travaux, puis plan de récolement et documents nécessaires aux opérations foncières.

Questions pratiques

  • Q1 – Systèmes de référence du Maroc :
    • planimétrie : le système géodésique Merchich (ellipsoïde de Clarke 1880), associé à la projection Lambert conique conforme découpée en zones (Nord Maroc, Sud Maroc et zones des provinces du Sud) ;
    • le système mondial WGS 84 (ITRF), utilisé par le GPS, qui nécessite une transformation vers le système local ;
    • altimétrie : le Nivellement général du Maroc (NGM), rattaché au niveau moyen de la mer.
  • Q2 – Les projections cartographiques : selon la surface de projection, projections cylindriques (Mercator, UTM), coniques (Lambert) et azimutales (stéréographique) ; selon la propriété conservée, conformes, équivalentes ou aphylactiques. Le Maroc utilise la projection Lambert conique conforme.
  • Q3 – Altitudes :
    • altitude orthométrique (H) : hauteur du point au-dessus du géoïde (surface proche du niveau moyen des mers), mesurée le long de la verticale ; c'est l'altitude du nivellement ;
    • altitude GPS, ou hauteur ellipsoïdale (h) : hauteur du point au-dessus de l'ellipsoïde de référence, le long de la normale à l'ellipsoïde ;
    • ondulation du géoïde (N) : écart entre le géoïde et l'ellipsoïde en ce point. Relation : h = H + N, donc H = h − N.
  • Q4 – Contrôle des coordonnées d'une restitution livrée : choisir des points bien identifiables sur le terrain et sur la restitution (angles de bâtiments, bornes, ouvrages), les lever indépendamment (GPS en mode RTK ou station totale rattachée au réseau officiel), comparer leurs coordonnées à celles de la restitution, calculer les écarts et l'écart moyen quadratique, puis vérifier qu'ils respectent les tolérances du cahier des charges.
  • Q5 – Numéro de la mappe de repérage au 1/20 000 pour X = 361 000,00 m et Y = 384 000,00 m : le numéro dépend du découpage officiel des feuilles (tableau d'assemblage du cadastre). Méthode : repérer dans le tableau d'assemblage la feuille dont les limites en X et Y encadrent le point. Ce découpage n'est pas reproduit dans l'énoncé lisible ; aucun numéro n'est donc avancé ici.
  • Q6 – AutoCAD et échelle : non. Dans l'espace objet, on dessine en vraies grandeurs (1 unité = 1 mètre) en saisissant directement les coordonnées X, Y des sommets. L'échelle n'intervient qu'à la mise en page et à l'impression.
  • Q7 – Corrections à apporter aux distances mesurées :
    • corrections instrumentales : étalonnage (constante de l'appareil ou du ruban) ;
    • correction atmosphérique (température, pression) pour les distancemètres ; dilatation, tension et chaînette pour le ruban ;
    • réduction à l'horizontale (correction de pente) ;
    • réduction au niveau de référence (ellipsoïde) ;
    • correction d'altération linéaire due à la projection (passage à la distance plane Lambert).
  • Q8 – Passer d'un plan au 1/200 à un plan au 1/1000 sous AutoCAD (facteur 1000 / 200 = 5) : la bonne démarche est la proposition b) : multiplier seulement la hauteur des textes (et des annotations, cotes, symboles) par 5, sans toucher aux distances. Le dessin étant en vraies grandeurs, appliquer la commande ECHELLE au dessin entier (proposition a) fausserait toutes les dimensions et coordonnées. Le changement d'échelle se règle ensuite à l'impression. La troisième proposition est [illisible dans le scan].

Conseils de méthode pour ce type d'épreuve

  • Définitions : une phrase précise par terme, avec si possible un exemple ou une relation (h = H + N, échelle = distance plan / distance terrain).
  • Questions pratiques : le jury d'une agence urbaine attend une connaissance concrète du contexte marocain (système Lambert, rattachement, contrôle des plans livrés, AutoCAD).
  • Calculs : écrivez toujours la formule, puis l'application numérique et l'unité.

Révisez la différence entre nord géographique, nord magnétique et nord Lambert avec un schéma des trois angles (déclinaison, convergence) : c'est un classique de ces concours.

Un nouveau sujet de concours chaque jour sur WhatsApp

Questions fréquentes : Modèle de concours de recrutement d'un technicien en topographie — Agence urbaine — Épreuves théorique et technique

Le sujet du concours « Technicien spécialisé en topographie » est-il téléchargeable gratuitement ?
Oui. La totalité du sujet (2 pages) est consultable et téléchargeable gratuitement, sans inscription ni compte.
Le corrigé est-il inclus avec le sujet du concours « Technicien spécialisé en topographie » ?
Oui. Un corrigé proposé figure sur cette page, sous les pages du sujet : méthode de réponse et éléments attendus, rédigés par l'équipe Wadifa Info.
Quel organisme et quel grade concerne ce sujet ?
Ce sujet provient d'un concours organisé par Agences urbaines (Ministère de l'Aménagement du Territoire et de l'Urbanisme). Il concerne le grade : Technicien spécialisé en topographie.
De quelle session s'agit-il et dans quelle langue ?
Les questions sont en français.
Où trouver d'autres sujets du même concours ?
Tous nos sujets de la même famille sont regroupés sur la page les sujets de concours « Techniciens ». Les sujets y sont classés par session, du plus récent au plus ancien.

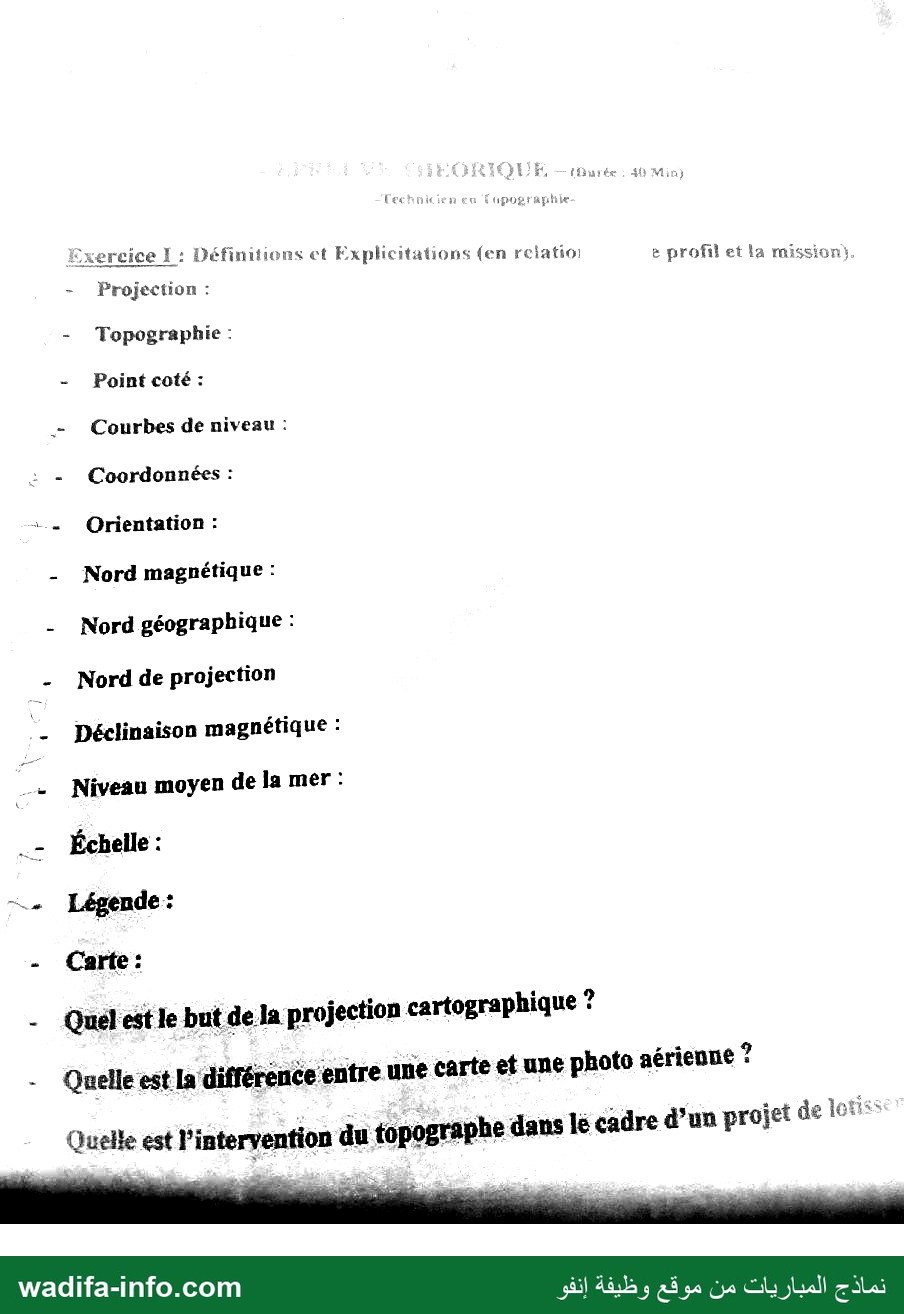

📝 Texte des questions (extrait automatiquement des pages scannées)

Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.

Exercice L: Définitions et Explicitations (en ‏بمتتماعص‎ e profil et La mission}.
- Projection :
- _ Topographie :
- Point coté :
- Courbes de niveau :
: - Coordonnées :
+. Orientation :
- Nord magnétique :
- Nord géographique :
- Nord de projection
_ Déclinaison magnétique :
ct Niveau moyen de la mer :
Le Échelle :
— Légende:
- Carte:
- Quel est le but de la projection cartographique ?
- Quelle est la différence entre une Carte et une photo aérienne ?
Quelle est l'intervention du topographe dans 16 cadre d’un projet de 1065
om ‏نماذج المباريات من موقع وظيفة إنفو‎

Durée : 90 Min
-Ecctuicien en Topogranbie- | 7
3 ‏ممم ةنا‎ Pratiques:
- Question N°1 : Citer les différents Systèmes de référence du Maroc?
- Question N°2 : Citer les différentes projections ‏معد‎ : 0
: : graphiques qui existent: Dons
nom de celle utilisée au Maroc? ins ni ١ Donhér le
- Question N°3 :
© Qu’appelle t'on Altitude Orthométrique d’un point?
© Qu’appelle t’on Altitude GPS d’un point?
© Qu’appelle t’on Ondulation du 660106 en un point?
- Question N°4 : quel est la méthode à utiliser pour contrôler les coordonnées d’une
restitution livrée à l’Agence urbaine ?
٠ Question N°5 : Donner le numéro de la mappe de repérage au 1/20000 sur laquelle est
située. une propriété de coordonnées : X= 361000.00 m et Y= 384000.00 m°?
Question N°6 : Sous Autocad, auriez vous besoin d’une échelle pour reporter une
parcelle de terrain dont les limites cadastralcs sont connues en X et Y ?
Question N°7: Quelles sont les différentes corrections à apporter aux distances
die ! ٍ 0 ‏عي‎ terrain avant de les introduire dans les calculs ? :
Question N° : Sous Autocad, vous avez dessiné le plan d’une parcelle à FER
1/208: voire supécieur vous demande de lui fournir le même plan mais à "échelle
Le facteur-édhelle:cbtenu:en divisant:1000 par 200-étant 5; trois
possibilités vèus ad présénlées:piar en CHE LLE », pour sélectionner 10°
a) Utiliéér la commande Autocad « ECHELLE », por .< .
le dessin-èt appliquer le fcteur échelle 5. li parie fc
Changer la hauteur du texte seulement en a multipliant
Lite $ ci-dessus sans'toucher aux distances. ‏ا‎
‏الإ‎ 0 distances ‏و‎ le facteur échelle FSanS AT
wadifa-info.com ‏نماذج المباريات من موقع وظيفة إنفو‎
