Modèle de concours de recrutement d'un technicien topographe — Agence Urbaine de Settat — Épreuve écrite
⬇️ Télécharger le PDF Adresse permanente : wadifa-info.com/fr/modele-concours/3088
En bref
Ce document est une ancienne épreuve écrite du concours de Technicien spécialisé en topographie organisé par Agence Urbaine de Settat, publiée sur Wadifa Info en consultation et téléchargement PDF gratuits, avec une correction proposée.
- Organisme
- Agence Urbaine de Settat
- Grade
- Technicien spécialisé en topographie
- Spécialité
- Topographie
- Pages
- 2
- Langue des questions
- français
- Correction
- correction proposée disponible sur cette page
- Ajouté au site
- 05/10/2026
Correction proposée : Modèle de concours de recrutement d'un technicien topographe — Agence Urbaine de Settat — Épreuve écrite
Il s'agit d'une correction proposée, rédigée par l'équipe wadifa-info pour vous aider à comprendre la méthode — ce n'est pas un corrigé officiel de l'administration organisatrice.

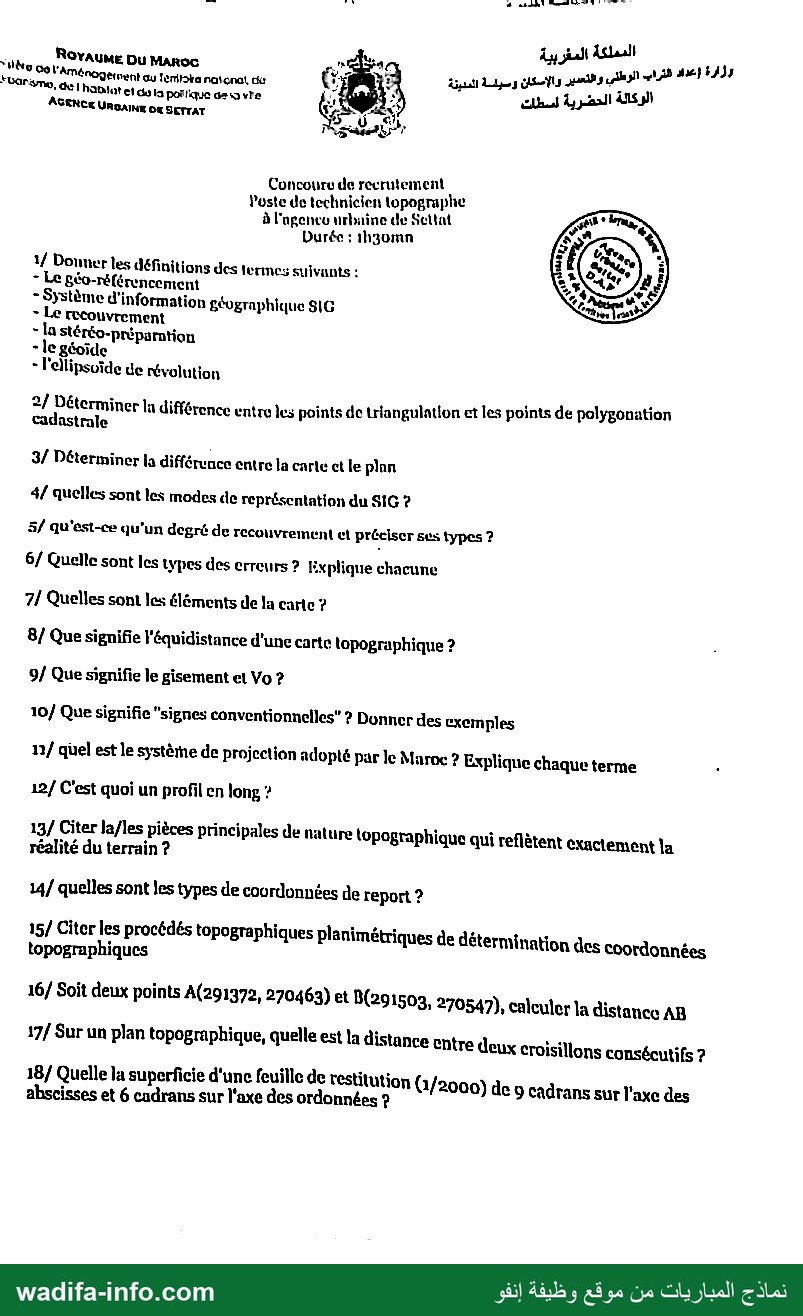

Ce modèle est l'épreuve écrite du concours de recrutement d'un technicien topographe à l'Agence Urbaine de Settat (ministère de l'Aménagement du territoire national, de l'Urbanisme, de l'Habitat et de la Politique de la ville). L'année n'est pas imprimée. Durée : 1 h 30. Le sujet comporte 20 questions de cours et d'application (topographie, cartographie, SIG, projection Lambert), dont un exercice final sur un plan coté (Q20). Aucun barème n'est imprimé. Non corrigés en valeur : Q20 a, b, c et d. Sur le scan, les valeurs des coordonnées portées sur les axes de la figure sont illisibles (seuls « 2400… » et « 291 0… / 291 1… » se devinent) et la figure n'est plus à l'échelle. Seule la méthode est donnée pour ces quatre points.
Conseil : ce sujet est surtout un sujet de définitions. Répondez par une définition courte, puis un exemple chiffré. Pour la projection marocaine, sachez réciter les paramètres des zones Lambert Nord et Sud : c'est la question la plus « technique » des sujets de topographie des agences urbaines.
Questions de cours
- Définitions.
- Géoréférencement : attribuer à une image ou à un plan (scan, photo aérienne) des coordonnées dans un système de référence (Lambert Maroc), à l'aide de points d'appui connus.
- SIG : système informatique qui saisit, stocke, analyse et affiche des données localisées géographiquement (géométrie + attributs).
- Recouvrement : partie commune à deux photographies aériennes successives ou à deux bandes voisines. Il est indispensable à la vision stéréoscopique.
- Stéréo-préparation : travail de terrain préalable à la restitution photogrammétrique. On détermine et on signale les points d'appui (en planimétrie et en altimétrie) qui permettent d'orienter les couples stéréoscopiques.
- Géoïde : surface équipotentielle du champ de pesanteur qui coïncide avec le niveau moyen des mers. C'est la référence des altitudes.
- Ellipsoïde de révolution : surface mathématique engendrée par la rotation d'une ellipse autour de son petit axe. Elle approche le géoïde et sert aux calculs géodésiques (au Maroc : Clarke 1880, datum Merchich).
- Points de triangulation et points de polygonation cadastrale. Les points de triangulation forment le canevas géodésique d'ensemble. Ils sont déterminés par des mesures d'angles et de distances sur des triangles de grands côtés (plusieurs km), avec une grande précision, et matérialisés par des bornes ou des repères. Les points de polygonation cadastrale densifient ce canevas à l'échelle locale. On les détermine par des cheminements (polygonales) qui s'appuient sur les points de triangulation, avec des côtés courts, pour servir de base aux levés de détail et au bornage.
- Carte et plan. La carte est à petite échelle (1/20 000 et moins) : elle représente une grande surface de façon généralisée, avec des symboles, et tient compte de la courbure de la Terre. Le plan est à grande échelle (1/5000 et plus) : il représente une surface réduite de façon détaillée et à la dimension exacte des objets.
- Modes de représentation du SIG : le mode vecteur (points, lignes, polygones avec coordonnées) et le mode raster (grille de pixels ou maille : images, MNT).
- Degré de recouvrement : pourcentage de surface commune entre deux clichés. On distingue le recouvrement longitudinal, entre deux photos d'une même bande (environ 60 %), et le recouvrement latéral (transversal), entre deux bandes voisines (environ 15 à 30 %).
- Types d'erreurs :
- Fautes (erreurs grossières) : inattention, lecture ou visée erronée. On les élimine par des contrôles et des doubles mesures.
- Erreurs systématiques : elles sont dues à l'instrument ou à la méthode (étalonnage, température, dilatation du ruban) et gardent le même signe. On les corrige par calcul ou par la méthode de mesure.
- Erreurs accidentelles (aléatoires) : petites, de signe imprévisible. On les traite par la moyenne et les écarts-types, puis on compense.
- Éléments de la carte : titre, échelle (numérique et graphique), orientation (nord), légende et signes conventionnels, cadre et quadrillage de coordonnées, système de projection, source et date, courbes de niveau et équidistance, toponymie.
- Équidistance : différence d'altitude constante entre deux courbes de niveau consécutives (par exemple 10 m sur une carte au 1/50 000, 1 m sur un plan au 1/2000).
- Gisement : angle horizontal compté dans le sens horaire, de 0 à 400 gon, entre la direction du nord du quadrillage (axe des Y Lambert) et une direction AB. On a GAB = arctan(ΔX/ΔY) selon le quadrant. V0 (G0) est le gisement du zéro du limbe à une station, c'est-à-dire l'orientation de la station : G = V0 + lecture. Il se calcule comme la moyenne des valeurs obtenues sur les points connus visés.
- Signes conventionnels : symboles normalisés de la légende qui représentent les objets du terrain trop petits ou impossibles à dessiner à l'échelle. Exemples : borne, puits, mosquée, route goudronnée, piste, voie ferrée, ligne électrique, cours d'eau, arbre isolé, courbe de niveau.
- Système de projection du Maroc : la projection conique conforme de Lambert sur l'ellipsoïde de Clarke 1880 (datum Merchich).
- Conique : on projette sur un cône tangent ou sécant à l'ellipsoïde.
- Conforme : elle conserve les angles, mais altère les distances et les surfaces.
- Zones : le territoire est divisé en quatre zones (Nord, Sud, zones 3 et 4) pour limiter l'altération linéaire. Zone Nord : parallèle origine 37 gr (33°18′ N), méridien origine −6 gr (5°24′ W), X0 = 500 000 m, Y0 = 300 000 m. Zone Sud : parallèle 33 gr (29°42′ N), X0 = 500 000 m, Y0 = 300 000 m.
- Profil en long : coupe verticale le long de l'axe d'un projet linéaire (route, canal, conduite). Il donne le terrain naturel et la ligne projet, avec les distances partielles et cumulées, les cotes, les pentes et les rampes. Les échelles des hauteurs sont en général dix fois plus grandes que celles des longueurs.
- Pièces qui reflètent exactement la réalité du terrain (réponse probable) : le croquis de levé et le carnet d'observations de terrain, établis sur place, puis la minute (plan) de levé qui en résulte. Au cadastre, le procès-verbal de bornage et son croquis complètent ces pièces.
- Types de coordonnées de report : les coordonnées rectangulaires (cartésiennes X, Y) et les coordonnées polaires (gisement et distance).
- Procédés planimétriques : triangulation et trilatération, cheminement (polygonation), rayonnement, intersection, relèvement, recoupement, abscisses et ordonnées (levé à l'équerre), et aujourd'hui le GNSS (GPS).
- Distance AB. ΔX = 291 503 − 291 372 = 131 m et ΔY = 270 547 − 270 463 = 84 m. AB = √(131² + 84²) = √(17 161 + 7 056) = √24 217 ≈ 155,62 m.
- 10 cm sur le plan (réponse probable). Les croisillons du quadrillage sont tracés tous les 10 cm, soit 200 m sur le terrain au 1/2000 et 100 m au 1/1000.
- Superficie de la feuille de restitution au 1/2000 (réponse probable, avec un cadran de 10 cm, voir Q17). Un cadran de 10 cm vaut 200 m sur le terrain. La feuille mesure 9 × 200 = 1800 m sur les abscisses et 6 × 200 = 1200 m sur les ordonnées. Surface = 1800 × 1200 = 2 160 000 m², soit 216 ha.
- Éléments qui influencent l'équidistance : l'échelle de la carte, le relief (pente : terrain plat ou montagneux), le but du document et la précision demandée, la lisibilité (éviter des courbes trop serrées) et la précision des données altimétriques.

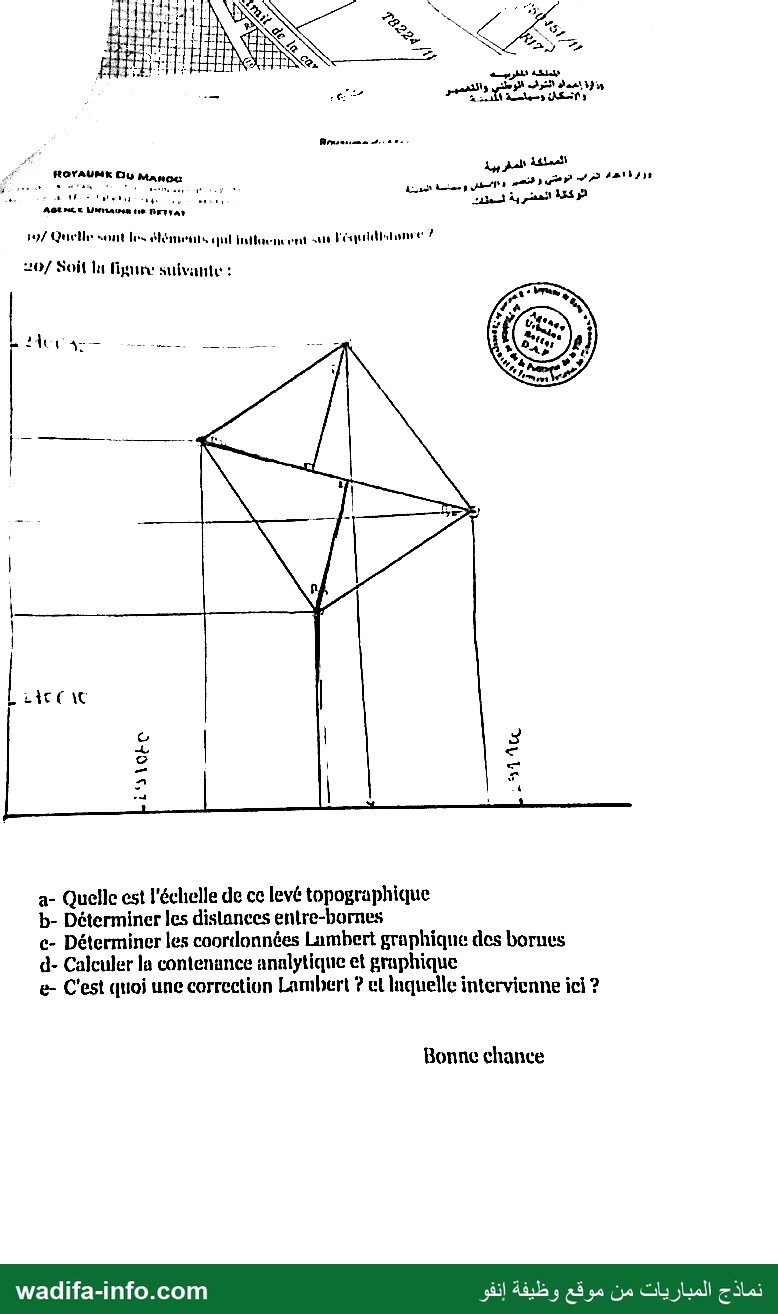

Q20 : exercice sur la figure
- a) Échelle : on la tire du quadrillage. Échelle = écart mesuré sur le plan entre deux graduations / écart réel entre leurs coordonnées (par exemple, si 30 m de coordonnées occupent 6 cm sur le plan : 1/500). Les graduations sont illisibles sur le scan, donc l'échelle ne peut pas être chiffrée ici.
- b) Distances entre bornes : on prend les coordonnées de chaque borne et on calcule D = √(ΔX² + ΔY²) pour chaque côté. On contrôle ensuite par une mesure graphique à l'échelle. Non chiffrable sur ce scan.
- c) Coordonnées Lambert graphiques : on mesure au double décimètre l'écart de chaque borne au trait de quadrillage le plus proche, on le multiplie par l'échelle et on l'ajoute à la coordonnée de ce trait. Non chiffrable sur ce scan.
- d) Contenance : la contenance analytique se calcule par les coordonnées : 2S = |Σ Xi(Yi+1 − Yi−1)|. La contenance graphique se calcule par décomposition en triangles, avec base et hauteur mesurées : la figure montre la diagonale tracée et la hauteur abaissée perpendiculairement. Pour chaque triangle, S = base × hauteur / 2, puis on additionne. L'écart entre les deux valeurs doit rester dans la tolérance.
- e) Correction Lambert : la projection Lambert déforme les longueurs (altération linéaire, qui dépend de la latitude, donc de Y). Une distance ou une surface calculée à partir des coordonnées Lambert est une grandeur « projetée ». La correction Lambert ramène les distances et les surfaces projetées aux valeurs réelles du terrain (réduction à l'ellipsoïde et altitude incluses). Ici, elle s'applique à la contenance analytique calculée à partir des coordonnées Lambert : Sréelle ≈ SLambert / k², où k est le facteur d'échelle au point considéré.
Questions fréquentes : Modèle de concours de recrutement d'un technicien topographe — Agence Urbaine de Settat — Épreuve écrite
Le sujet du concours « Technicien spécialisé en topographie » est-il téléchargeable gratuitement ?
Le corrigé est-il inclus avec le sujet du concours « Technicien spécialisé en topographie » ?
Quel organisme et quel grade concerne ce sujet ?
De quelle session s'agit-il et dans quelle langue ?
Où trouver d'autres sujets du même concours ?
📝 Texte des questions (extrait automatiquement des pages scannées)
Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.
+ del CS dre 2 ا فى لمملكة المغربية . RovayME Du MAROC التراب 1 نا def 5439 HE So l'ame 0 آل TE & ب الوطلي والتعدير والإسكان * تمل نا , de | si baie Ê : 3 SEC الوكالة الحضرية لسطات AGENCE URGAINE Où 2 مرجع A 7 7 ارا مهم Concoure de recrutement Poste de technicien topagraphe à l'agence urbaine de Settat es à ne > Durée : ih30mn 7 LA 17 Donner les définitions des termes suivants : 3 EX - Le péo-référence ment OS) ا - Système d'information géographique 0 Erark 2 5 ريم جايس فين last préparntion - le géoïde -] ellipsoïide de révolution 2/ Déterminer lu différence entre les points de triangulation et les points de polygonation cadastrale 3/ Déterminer la différence entre la carte et le plan 4/ quelles sont les modes de représentation du S1G ? 5/ qu'est-ce qu'un degré de recouvrement et préciser ses types ? 6/ Quelle sont les types des erreurs ? Explique chacune 71 Quelles sont les éléments de la carte ? 8/ Que signifie l'équidistance d'une carte topographique ? * 9/ Que signifie le gisement et Vo ? 10/ Que signifie "signes conventionnelles" ? Dunner des exemples 12/ quel est le système de projection adopté par le Maroc ? Explique chaque terme ٠ 12/ C'est quoi un profil en long ? 13/ Citer la/les pièces principales de nature lopographique qui reflètent exactement la réalité du terrain ? 14/ quelles sont les types de courdonnées de report ? 15/ Citer les procédés topographiques planimétriques de détermination des coordonnées topographiques 16/ Soit deux points A(291372, 270463) et (29 1503, 270547), calculer la distance AB 17/ Sur un plan topographique, quelle est la distance Entre deux croisillons consécutifs ? 18/ Quelle la superficie d'une feuille de restitution G/2000) de 9 cadra 1 abscisses et 6 cadrans sur l'axe des ordonnées 9 9 cadrans sur l'axe des 0 نماذج المباريات من موقع وظيفة إن wadifa-info.com من موقع وظيفة إنقو € Noa ke, SCA ا ا رع اح 5 ا 0 LETTRE ]3ب نكي .ةا ا المملكة y #7 / تبي اتيت sue تي تيتا لحيل Quelle sont Les éléments 197 Soit 111 Figure suivante : /20 لحمل ال vf اللا cum ايو )212 a- Quelle est l'échelle de ce levé topographique b- Déterminer les distances entre-bornes c- Déterminer les coordonnées Lambert graphique des borues d- Calculer la contenance analytique et graphique e- C'est quoi une correction Lambert ? el laquelle intervienne ici ? Bonne chance نماذج المباريات من موقع وظيفة إنفو wadifa-info.com
