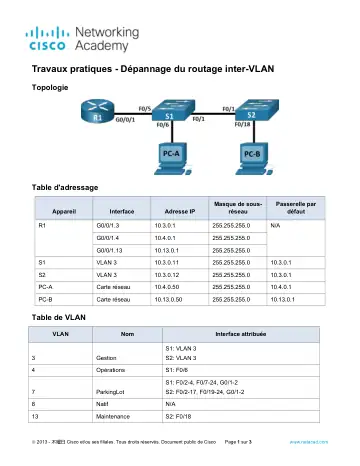

4.4.9 Lab Troubleshoot Inter VLAN Routing

Objectifs Partie 1: Évaluer le fonctionnement du réseau Partie 2: Recueillir de l'information, élaborer un plan d'action et mettre en œuvre des corrections

Contexte/scénario Votre instructeur a pré-configuré tout l'équipement réseau et a inclus des erreurs intentionnelles qui empêchaient le routage inter-VLAN de fonctionner. Votre tâche consiste à évaluer le réseau et à identifier et corriger les erreurs de configuration pour restaurer la connectivité complète. Vous pouvez trouver des erreurs avec les configurations qui ne sont pas directement liées au routage inter-VLAN qui affectent la capacité des périphériques réseau à effectuer cette fonction.

Remarque: L'approche de conception utilisée dans les travaux pratiques consiste à évaluer votre capacité à configurer et à dépanner uniquement le routage inter-VLAN. Cette conception ne peut ne refléter les meilleures pratiques de réseau.

Remarque: Les routeurs utilisés dans les travaux pratiques CCNA sont Cisco 4221 équipé de version 16.9.4 de Cisco IOS XE (image universalk9). Les commutateurs utilisés dans les travaux pratiques sont des modèles Cisco Catalyst 2960s équipé de version 15.2.2 de Cisco IOS (image lanbasek9). D'autres routeurs, commutateurs et d'autres versions de Cisco IOS peuvent être utilisés. Selon le modèle et la version de Cisco IOS, les commandes disponibles et le résultat produit peuvent varier de ce qui est indiqué dans les travaux pratiques. Reportez-vous au tableau récapitulatif de l'interface du routeur à la fin de ces travaux pratiques pour obtenir les identifiants d'interface corrects.

Remarque: Assurez-vous que les routeurs et commutateurs ont été réinitialisés et ne possèdent aucune configuration initiale. En cas de doute, contactez votre formateur.
