1.6.2 Lab Configure Basic Router Settings
Travaux pratiques - Configurer les paramètres de base du routeur Topologie
Filière : RES — Réseaux et systèmes informatiques (TRI, TMSIR)
📥 Télécharger le PDF (255 Ko)Sommaire du document
- Partie 3 : afficher des informations sur les routeurs
- 1 Routeur (Cisco 4221 équipé de l'image universelle Cisco IOS version 16.9.4 ou similaire)
- 2 PC (Windows, équipés d'un programme d'émulation de terminal tel que Tera Term)
- Partie 1 : Configurer la topologie et initialiser les périphériques
- b. Mettez sous tension tous les périphériques de la topologie.
- Partie 2 : Configurer les périphériques et vérifier la connectivité
- a. Accédez au routeur par la console et activez le mode d'exécution privilégié.
- b. Passez en mode de configuration.
- d. Définissez le nom de domaine du routeur ccna-lab.com.
- h. Configurez le nom d'utilisateur SshAdmin avec un mot de passe crypté de 55Hadm!n2020
- Partie 3 : Afficher les informations du routeur
- a. Utilisez la commande show version pour répondre aux questions sur le routeur.
Aperçu du contenu

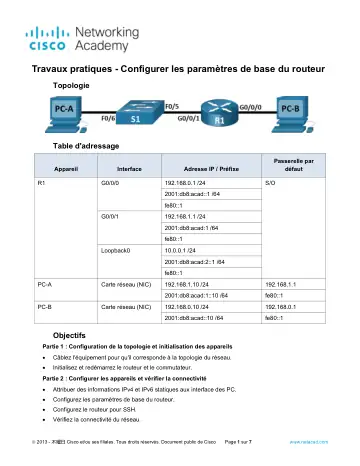

Extrait des premières pages, texte tiré du PDF. Le document complet (7 pages) est dans le PDF.
Contexte/scénario Ces travaux pratiques passent en revue les commandes de routeur IOS vues précédemment. Dans les Parties 1 et 2, vous allez câbler le matériel et définir des configurations de base ainsi que des paramètres d'interface sur le routeur.
Dans la Partie 3, vous allez utiliser SSH pour vous connecter à distance au routeur et utiliser des commandes IOS pour récupérer des informations à partir du périphérique afin de répondre à des questions sur le routeur.
Pour des besoins de révision, ces travaux pratiques contiennent les commandes nécessaires aux configurations spécifiques du routeur. Remarque: Les routeurs utilisés lors des travaux pratiques CCNA sont des routeurs Cisco 4221 équipés de Cisco IOS version 16.9.4 (universalk9 image). Les commutateurs utilisés dans les laboratoires sont des Cisco Catalyst 2960s avec Cisco IOS Release 15.2(2) (image lanbasek9). D'autres routeurs, commutateurs et
disponibles et le résultat produit peuvent varier de ce qui est indiqué dans les travaux pratiques. Reportezvous au tableau récapitulatif des interfaces du routeur à la fin de ce TP pour obtenir les identifiants d'interface corrects.
Remarque : Assurez-vous que le routeur et le commutateur ont été réinitialisés et ne possèdent aucune configuration initiale. Consultez votre instructeur pour connaître la procédure d'initialisation et de redémarrage d'un routeur et d'un commutateur.
Remarque: les interfaces Gigabit Ethernet des routeurs Cisco 4221 sont à détection automatique et un câble Ethernet droit peut être utilisé entre le routeur et le PC-B. Si vous utilisez un autre modèle de routeur Cisco, il peut être nécessaire d'utiliser un câble croisé Ethernet.
