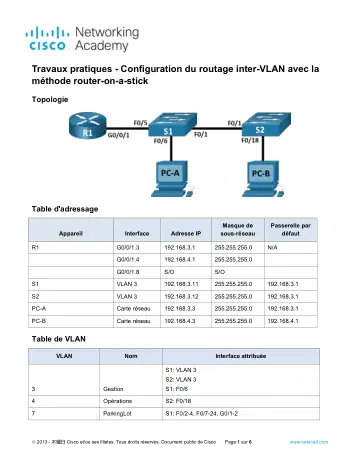

4.2.8 Lab Configure Router on a Stick Inter VLAN Routing

Objectifs Partie 1: Création du réseau et configuration des paramètres de base des périphériques Partie 2: Créer les VLAN et attribuer les ports de commutateur Partie 3 : Configurer un trunk 802.1Q entre les commutateurs Partie 4: Configurer du routage inter-VLAN sur le routeur Partie 5: Vérifier que le routage inter-VLAN fonctionne

Contexte/scénario Les commutateurs modernes utilisent des réseaux locaux virtuels (VLAN) pour fournir des services de segmentation traditionnellement fournis par les routeurs dans les configurations du LAN. Les VLAN traitent de l'évolutivité, de la sécurité et de la gestion du réseau. D'une manière générale, les VLAN permettent d'adapter un réseau aux objectifs de l'entreprise. La communication entre les VLAN nécessite un périphérique fonctionnant au niveau de la couche 3 du modèle OSI. Les routeurs des topologies VLAN offrent une sécurité et une gestion des flux de trafic supplémentaires.

Les trunks de VLAN sont utilisés pour étendre des VLAN sur plusieurs périphériques. Les trunks permettent au trafic de plusieurs VLAN de circuler sur une liaison unique, tout en maintenant intactes l'identification et la segmentation des VLAN. Un type particulier de routage inter-VLAN, appelé «Router-On-A-Stick», utilise un trunk entre le routeur et le commutateur pour permettre à tous les VLAN de passer au routeur.

Au cours de ces travaux pratiques, vous allez créer des VLAN sur les deux commutateurs présents dans la topologie, vérifier que les VLAN fonctionnent comme prévu, puis créer un trunk de VLAN entre les deux commutateurs et entre S1 et R1, et configurer le routage inter-vlan sur R1 afin de permettre aux hôtes dans des VLAN différents de communiquer quel que soit le commutateur auquel l'hôte est réellement connecté.

Remarque: Les routeurs utilisés dans les travaux pratiques CCNA sont Cisco 4221 équipé de version 16.9.4 de Cisco IOS XE (image universalk9). Les commutateurs utilisés dans les travaux pratiques sont des modèles Cisco Catalyst 2960s équipé de version 15.2.2 de Cisco IOS (image lanbasek9). D'autres routeurs, commutateurs et versions de Cisco IOS peuvent être utilisés. Selon le modèle et la version de Cisco IOS, les commandes disponibles et le résultat produit peuvent varier de ce qui est indiqué dans les travaux pratiques.
