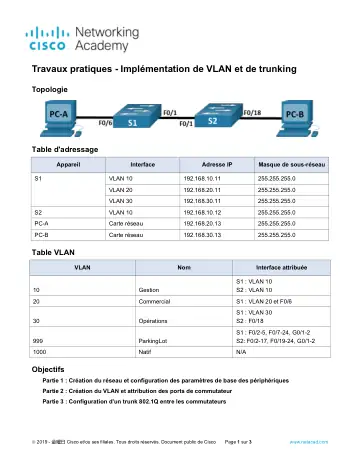

3.6.2 Lab Implement VLANs and Trunking

Objectifs Partie 1 : Création du réseau et configuration des paramètres de base des périphériques Partie 2 : Création du VLAN et attribution des ports de commutateur Partie 3 : Configuration d'un trunk 802.1Q entre les commutateurs

Contexte/scénario Les commutateurs modernes utilisent des VLANs pour améliorer les performances réseau en divisant les vastes domaines de diffusion de couche 2 en domaines plus petits. Les VLANs traitent de l'évolutivité, de la sécurité et de la gestion du réseau. D'une manière générale, les VLAN permettent d'adapter un réseau aux objectifs de l'entreprise. La communication entre les VLANs nécessite un périphérique fonctionnant au niveau de la couche 3 du modèle OSI.

Les trunks de VLAN sont utilisés pour étendre des VLAN sur plusieurs périphériques. Les trunks permettent au trafic de plusieurs VLANs de circuler sur une seule liaison, tout en conservant l'identification et la segmentation du VLAN intactes.

Au cours de ces travaux pratiques, vous allez créer des VLANs sur les deux commutateurs présents dans la topologie, attribuer les VLANs aux ports d'accès des commutateurs, vérifier que les VLAN fonctionnent comme prévu, puis créer un trunk de VLAN entre les deux commutateurs.

Remarque: les commutateurs utilisés lors des travaux pratiques CCNA sont des commutateurs Cisco Catalyst 2960 équipés de Cisco IOS version 15.0(2) (image lanbasek9). D'autres commutateurs et versions de Cisco IOS peuvent être utilisés. Selon le modèle et la version de Cisco IOS, les commandes disponibles et le résultat produit peuvent varier par rapport à ceux indiqués dans les travaux pratiques. Reportez-vous au tableau récapitulatif de l'interface du routeur à la fin de ces travaux pratiques pour obtenir les identifiants d'interface corrects.

Remarque: Assurez-vous que les commutateurs ont été effacés et qu'ils n'ont pas de configuration de démarrage. En cas de doute, contactez votre instructeur.
