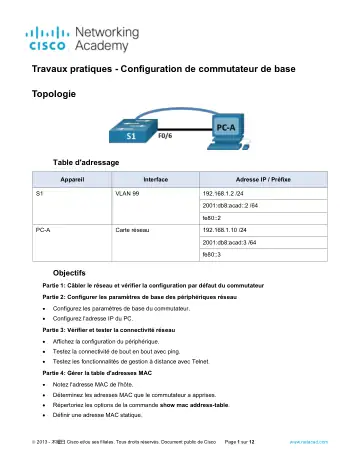

1.1.7 Lab Basic Switch Configuration
Partie 2: Configurer les paramètres de base des périphériques réseau
Filière : RES — Réseaux et systèmes informatiques (TRI, TMSIR)
📥 Télécharger le PDF (336 Ko)Sommaire du document
- 1 ordinateur (Windows équipés d'un programme d'émulation de terminal tel que Tera Term)
- 1 câble console pour configurer le périphérique Cisco IOS via le port console
- 1 câble Ethernet, comme illustré dans la topologie
- Partie 1: Câbler le réseau et vérifier la configuration par défaut du commutateur
- b. Examinez le fichier de configuration en cours d’exécution.
- d. Examinez les caractéristiques de l'interface SVI du VLAN 1.
- e. Examinez les propriétés IP de l'interface SVI du VLAN 1.
- g. Examinez les informations relatives à la version de Cisco IOS du commutateur.
- h. Examinez les propriétés par défaut de l'interface FastEthernet utilisée par PC-A.
- Partie 2: Configurer les paramètres de base des périphériques réseau
- 1) Accédez au Control Panel(Panneau de configuration).
- 5) Choisissez Protocole Internet version 4 (TCP/IPv4) et cliquez sur Properties.
- 7) Sélectionnez Protocole Internet version 6 (TCP/IPv6) et cliquez sur Properties.
- 9) Cliquez sur OK pour quitter la fenêtre Properties.
- Partie 3: Vérifier et tester la connectivité réseau
- b. Vérifiez les paramètres du VLAN 99 de gestion.
- a. Open Tera Term ou autre programme d'émulation de terminal avec la capacité Telnet.
- d. Enregistrez la configuration.
- e. Tapez exit pour terminer la session Telnet.
- Partie 4: Gérer la table d'adresses MAC
- a. Affichez les options de la table d'adresses MAC.
- a. Effacez la table d’adressage MAC.
- b. Vérifiez que la table d’adressage MAC a bien été effacée.
- 99 du commutateur à partir de PC-A, puis réexécutez la commande show mac address-table.
Aperçu du contenu
Extrait des premières pages, texte tiré du PDF. Le document complet (12 pages) est dans le PDF.
Contexte/scénario Les commutateurs Cisco peuvent être configurés avec une adresse IP spéciale appelée interface virtuelle de commutateur (SVI). Le SVI, ou l’adresse de gestion, peut être utilisé pour un accès à distance au commutateur afin d’afficher ou de configurer des paramètres. Si le SVI du VLAN 1 est attribué à une adresse IP, tous les ports dans le VLAN 1 disposent d’un accès par défaut à l’adresse IP du SVI.
Au cours de ces travaux pratiques, vous allez créer une topologie simple utilisant du câblage LAN Ethernet et accéder à un commutateur Cisco à l'aide de la console et de méthodes d'accès à distance. Vous allez examiner les configurations par défaut du commutateur avant de configurer les paramètres de base de celuici. Ces paramètres de base du commutateur comprennent le nom du périphérique, la description de l’interface, les mots de passe locaux, la bannière du message du jour (MOTD), l’adressage IP et l’adresse MAC statique. Vous pourrez également démontrer l’utilisation d’une adresse IP de gestion aux fins de gestion à distance du commutateur. La topologie se compose d'un commutateur et…
Remarque:Les commutateurs utilisés sont des modèles Cisco Catalyst 2960 équipés de Cisco IOS version 15.2(2) (image lanbasek9). D'autres commutateurs et versions de Cisco IOS peuvent être utilisés. Selon le modèle et la version de Cisco IOS, les commandes disponibles et le résultat produit peuvent différer de ceux indiqués dans les travaux pratiques.
Remarque: Assurez-vous que les commutateurs ont été réinitialisés et qu'ils ne présentent aucune configuration initiale. En cas de doute, contactez votre instructeur. Reportez-vous à l’Annexe A pour les procédures à suivre pour initialiser et recharger un commutateur.
Le modèle default bias, utilisé par le gestionnaire de base de données de commutation (SDM), n'offre pas de fonctionnalités d'adresse IPv6. Vérifiez que SDM utilise le modèle dual-ipv4-and-ipv6 ou lanbaserouting. Le nouveau modèle sera utilisé après redémarrage même si la configuration n'est pas enregistrée.
S1# show sdm prefer Utilisez les commandes suivantes pour affecter le modèle dual-ipv4-and-ipv6 comme modèle par défaut SDM. S1# configure terminal S1(config)# sdm prefer dual-ipv4-and-ipv6 default S1(config)# end S1# reload Fermez la fenêtre de configuration.
