Modèle de concours de recrutement des techniciens de maintenance — ONEE Branche Eau — Électricité et électromécanique — session du 6 janvier 2019

Ce modèle correspond au concours de recrutement de techniciens de maintenance de l'Office National de l'Électricité et de l'Eau Potable (ONEE), Branche Eau, spécialité électricité et électromécanique. Le dossier rassemble plusieurs épreuves de sessions différentes : un concours externe du 4 novembre 2018 (Taounate, durée 2 heures), une épreuve de langue arabe du 6 janvier 2019 (concours de techniciens, échelle 15, durée 1 heure), des exercices d'électricité et de mécanique et des questions de cours sur 20 points. L'épreuve est donc mixte : calculs, questions de cours et compréhension de texte. Voici une correction méthodologique proposée.

💡 Avant de commencer : les petits exercices (1 point chacun) reposent sur la lecture de la plaque signalétique : faites-les d'abord, ce sont des points sûrs. Dans les exercices longs (4 points), écrivez la formule, puis l'application numérique, puis le résultat avec son unité, car la notation est partielle. Les questions de cours demandent des réponses courtes et précises : deux ou trois lignes suffisent.

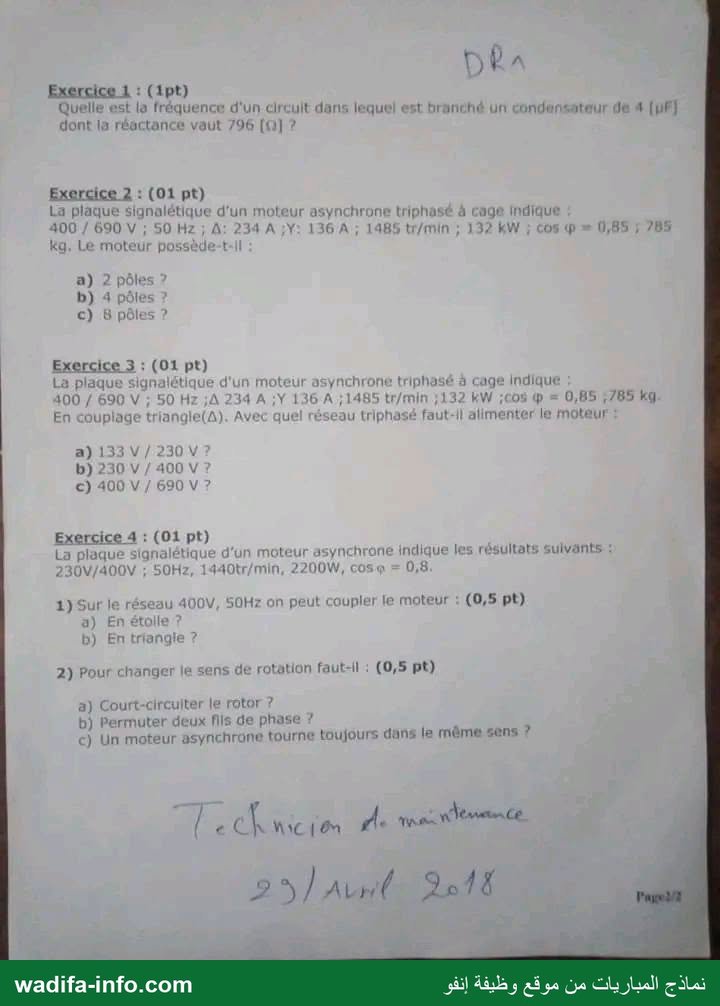

Exercices courts : condensateur et moteurs asynchrones

Exercice 1 : fréquence avec C = 4 µF et Xc = 796 Ω

• Xc = 1 / (2πfC), donc f = 1 / (2π × 796 × 4·10⁻⁶) = 1 / 0,0200 ≈ 50 Hz.

Exercice 2 : nombre de pôles (1485 tr/min, 50 Hz)

• La vitesse de synchronisme juste au-dessus de 1485 tr/min est ns = 1500 tr/min. p = 60f / ns = 3000 / 1500 = 2 paires de pôles.
• Réponse : b) 4 pôles. Un moteur à 2 pôles tournerait vers 3000 tr/min.

Exercice 3 : moteur 400/690 V couplé en triangle

• La plus petite tension de la plaque (400 V) est la tension d'un enroulement. En triangle, chaque enroulement reçoit la tension composée du réseau, qui doit donc valoir 400 V.
• Réponse : b) réseau 230 V / 400 V. Un réseau 400/690 V imposerait le couplage étoile.

Exercice 4 : moteur 230/400 V sur réseau 400 V

• 1) Couplage : a) en étoile, car chaque enroulement supporte 230 V = 400 / √3.
• 2) Inversion du sens de rotation : b) permuter deux fils de phase. Court-circuiter le rotor ne change pas le sens, et un moteur asynchrone peut bien tourner dans les deux sens.

Exercice : transmission par poulies et courroie (4 points)

• La vitesse du moteur est tronquée dans le scan [illisible dans le scan] : notons-la N1. La pompe tourne à N2 = 1200 tr/min, avec d1 = 300 mm.
• 1) Rapport de transmission : r = N2 / N1.
• 2) Diamètre de la poulie réceptrice : d1 × N1 = d2 × N2, donc d2 = d1 × N1 / N2.
• 3) Couple moteur : P = 30 ch × 736 = 22 080 W ; ω1 = 2πN1/60 ; C1 = P / ω1.
• 4) Couple sur l'arbre de la pompe (rendement 95 %) : C2 = 0,95 × P / ω2, avec ω2 = 2π × 1200 / 60 = 125,7 rad/s, soit C2 = 20 976 / 125,7 ≈ 166,9 N·m. Ce résultat ne dépend pas de N1.
• Exemple chiffré indicatif, dans l'hypothèse N1 = 1500 tr/min (à vérifier sur l'original) : r = 0,8 ; d2 = 375 mm ; C1 = 22 080 / 157,1 ≈ 140,6 N·m.

Exercice : moteur asynchrone triphasé (4 points)

• Données : cos φ = 0,75 ; 1,5 ch ; 50 Hz ; enroulement L = 0,05 H et R = 25 Ω. La tension du réseau et le rendement sont [illisible dans le scan].
• 1) Couplage : si la tension d'un enroulement égale la tension composée du réseau, on couple en triangle ; si elle égale la tension simple, on couple en étoile.
• 2) Impédance d'un enroulement : Lω = 0,05 × 314,16 = 15,7 Ω ; Z = √(25² + 15,7²) = √(625 + 246,7) ≈ 29,5 Ω.
• 3) Puissance absorbée : Pu = 1,5 × 736 = 1104 W, puis Pa = Pu / η.
• 4) Courant absorbé : I = Pa / (√3 × U × cos φ).

Exercice : installation à deux récepteurs (théorème de Boucherot)

• Les données sont déformées [illisible dans le scan], seul cos φ = 0,68 (arrière) est lisible. Méthode : I = P / (√3 U cos φ) pour chaque récepteur ; P = P1 + P2 ; Q = Q1 + Q2 avec Q = P tan φ ; S = √(P² + Q²) ; cos φ de l'installation = P / S.

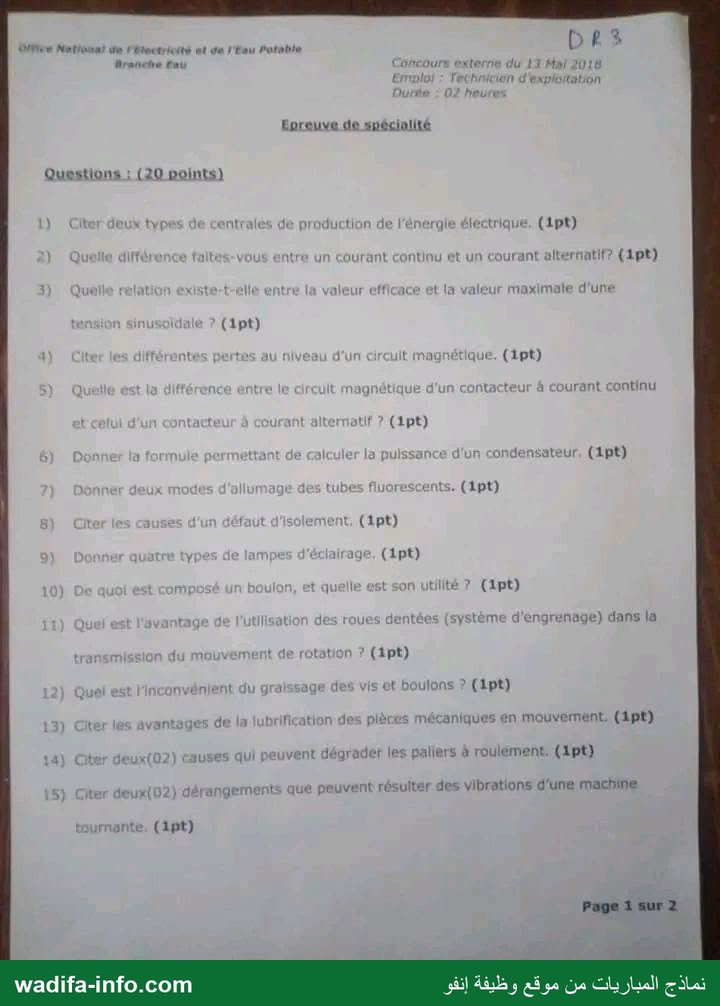

Questions de cours (20 points)

• Modes de production de l'énergie électrique : centrales thermiques (charbon, fioul, gaz), hydrauliques, éoliennes, solaires (photovoltaïque ou thermique à concentration) et nucléaires. Dans la plupart des cas, une turbine entraîne un alternateur.
• Courant continu et courant alternatif : le continu garde un sens et une intensité constants (batterie), l'alternatif change périodiquement de sens (50 Hz au Maroc).
• Valeur maximale et valeur efficace (sinusoïdal) : Umax = U × √2 ; 230 V efficaces correspondent ainsi à environ 325 V crête.
• Condensateur : composant qui stocke des charges électriques entre deux armatures séparées par un isolant. Il sert à relever le facteur de puissance, à démarrer les moteurs monophasés et au filtrage.
• Engrenages : ils transmettent un mouvement de rotation et un couple entre deux arbres, avec changement de vitesse ou de sens, sans glissement.
• Vis et boulon : la vis se serre dans un taraudage de la pièce elle-même ; le boulon est une vis associée à un écrou, qui assemble des pièces percées.
• Lubrification : elle réduit le frottement et l'usure, refroidit, protège de la corrosion et contribue à l'étanchéité contre les poussières.
• Deux causes de dégradation des roulements : une mauvaise lubrification (manque, excès ou graisse polluée) et un désalignement ou une surcharge. On peut citer aussi un montage défectueux ou la pénétration de poussières et d'eau.
• Deux dérangements dus aux vibrations d'une machine tournante : desserrage des fixations, détérioration des roulements, fatigue puis rupture des pièces, bruit et désalignement.
• Les autres questions (unités de mesure, accumulateur, température…) sont tronquées [illisible dans le scan]. Révisez les unités SI : ampère, volt, ohm, watt, henry, farad, kelvin.

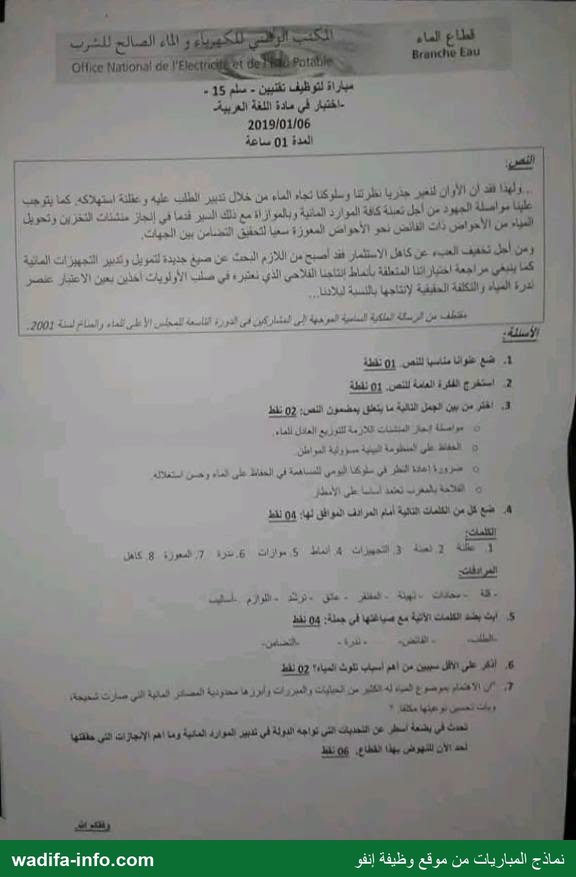

Épreuve de langue arabe (6 janvier 2019)

• Le texte porte sur la nécessité de changer notre comportement vis-à-vis de l'eau : rationaliser la consommation, mobiliser les ressources, transférer l'eau entre bassins par solidarité entre régions, trouver de nouveaux modes de financement des équipements et tenir compte du coût réel de l'eau.
• Méthode : proposez un titre court (par exemple « ترشيد استهلاك الماء مسؤولية الجميع »), formulez l'idée générale en une phrase, et pour les synonymes, employez chaque mot dans une phrase qui montre son sens dans le contexte. Le reste des consignes est [illisible dans le scan].

💡 Synthèse : f ≈ 50 Hz ; moteur à 1485 tr/min = 4 pôles (b) ; 400/690 V en triangle = réseau 230/400 V (b) ; 230/400 V sur 400 V = étoile (a) ; inversion du sens = permuter deux phases (b) ; couple sur la pompe ≈ 166,9 N·m. Pour préparer le concours de technicien de maintenance de l'ONEE, révisez la lecture des plaques signalétiques et les couplages étoile-triangle, le théorème de Boucherot et le relèvement du cos φ, la transmission de puissance (poulies, engrenages, couple, rendement) et la maintenance mécanique (roulements, lubrification, vibrations), sans négliger l'épreuve de langue.
