Modèle de concours de recrutement des techniciens de maintenance — ONEE Branche Eau — concours externe du 29 avril 2018 — épreuve de spécialité

Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.

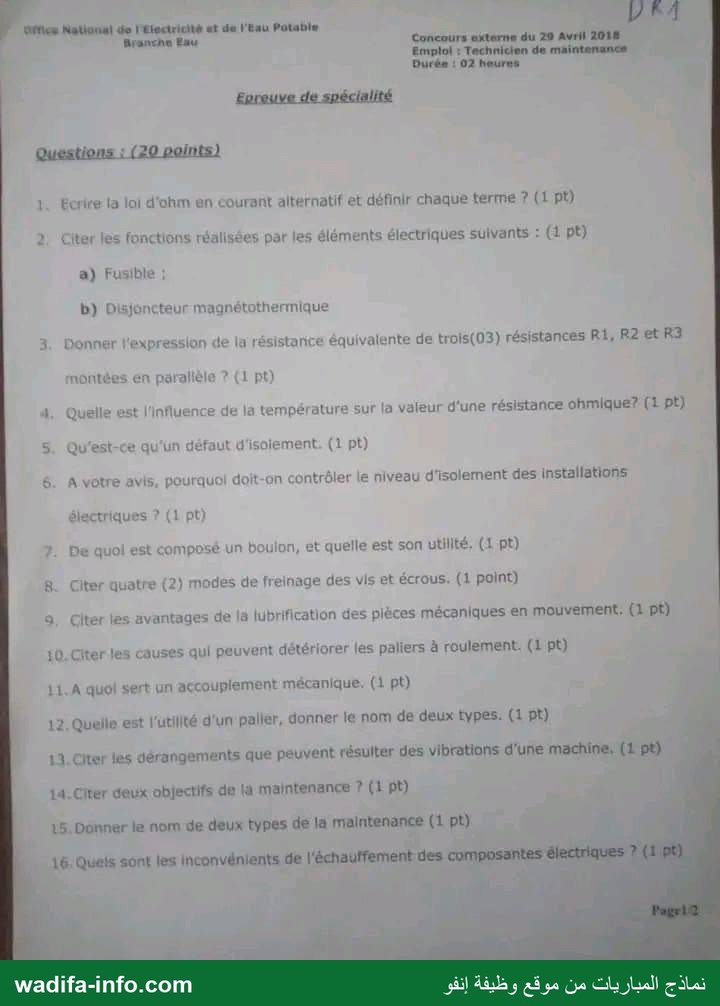

— صفحة 1 —
‎National de l'Étectricité at de l'Eau Potabie V à Î‏ ساي
‎Concours externe du 29 Avril 2018‏ بسع ‎Branche‏
‎Emptol : Technicien de maintenance‏
‎Durée : 02 heures‏
‎Epreuve de spécialité
Questions : (20 points)
‎1. Ecrire la loi d'ohm en courant alternatif et définir chaque terme ? (1 pt)
2 Citer les fonctions réalisées par les éléments électriques suivants : (1 pt}
a) Fusible :
b) Disjoncteur magnétothermique
3, Donner l'expression de la résistance équivalente de trois(03) résistances Rt, R2 et R3
montées en paralièle ? (1 pt)
4, Quelle est l'influence de la température sur la valeur d'une résistance ohmique? (1 pt)
5. Qu'est-ce qu'un défaut d'isolement. (1 pt)
6. A votre avis, pourquol doit-on contrôler le niveau d'isolement des installations
électriques ? (1 pt)
7. De quol est composé un boulon, et quelle est son utilité. (1 pt)
8. Citer quatre (2) modes de freinage des vis et écrous. (1 point)
a, Citer les avantages de la lubrification des plèces mécaniques en mouvement. (1 pt)
10. Citer les causes qui peuvent détériorer les paliers à roulement. (1 pt}
11. A quol sert un accouplement mécanique. (1 pt)
12. Quelle est l'utilité d'un palier, donner le nom de deux types. (1 pt)
13. Citer les dérangements que peuvent résulter des vibrations d'une machine, (1 pt)
14. Citer deux objectifs de ‏لا‎ maintenance 7)1 ‏(م‎
‎15. Donner le nom de deux types de la malntenancé (pt)
‎16. Quels sont les inconvénients de l'échautfement des composantes électriques ? {1 pt)
‎PaygrlQ

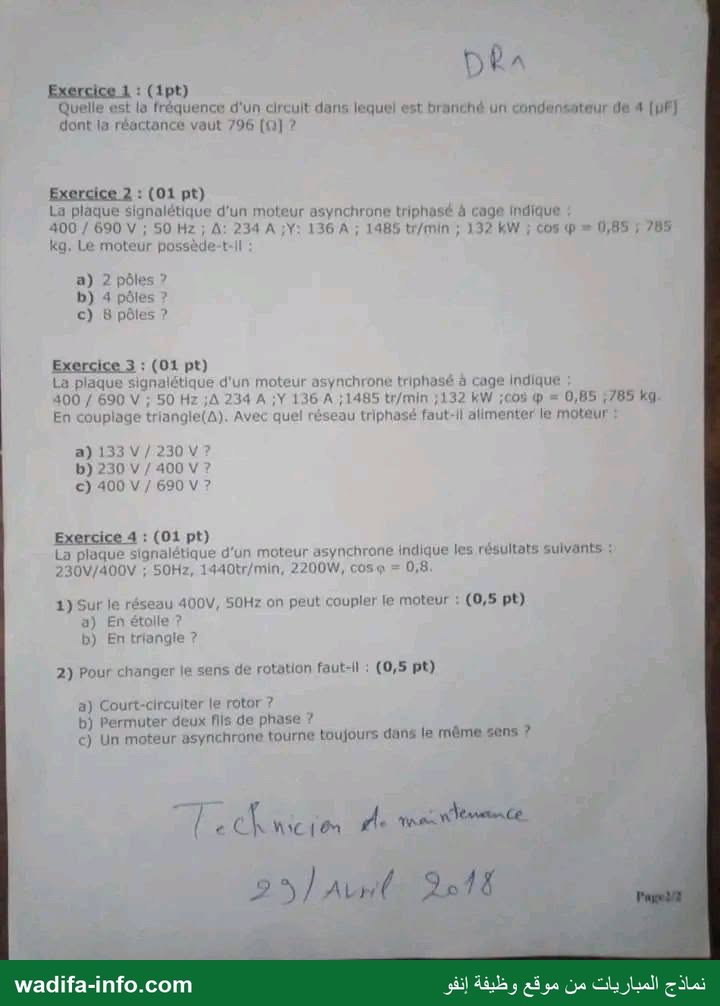

— صفحة 2 —
Exercice 1 : (1pt)
Quelle est ‏ما‎ fréquence d'un circuit dans lequel est branché un condensateur de 4 [UF]
dont la réactance vaut 796 [(] ?
Exercice 2 : (01 pt)
La plaque signalétique d'un moteur asynchrone triphasé à cage indique :
400 / 690 V ; 50 Hz ; À: 234 À ;Y: 136 À ; 1485 tr/min ; 132 KW ; cos p = 0,85 5
kg. Le moteur possède-t-|l :
a) 2 pôles ?
b) 4 pôles ?
c) 8 pôles ?
Exercice 3 : (01 pt)
La plaque signalétique d'un moteur asynchrone triphasé à cage Indique :
400 / 690 V ; 50 Hz ;A 234 À ;Y 136 À ;1485 tr/min 132 KW ‏فق‎ @ = 0,85 785 kg.
En couplage triangle(A). Avec quel réseau triphasé faut-il alimenter le moteur :
a)133V/230V?
b) 230 V/400V?
c) 400 V / 690 V ?
Exercice 4 : (01 pt)
La plaque signalétique d’un moteur asynchrone indique les résultats suivants :
230V/400V ; 50Hz, 1440tr/min, 2200W, cos q = 0,8.
1) Sur le réseau 400V, 50112 on peut coupler le moteur : (0,5 pt)
a) En étolle ?
b) En triangle ?
2) Pour changer le sens de rotation faut-il : (0,5 pt)
a) Court-circuiter le rotor ?
‎Permuter deux fils de phase ?‏ رط
‎c) Un moteur asynchrüne tourne toujours dans le même sens ?‏
‏مدا ‎de mer‏ ملل
‎2 ) Abr 4 do 14 ‏مجم‎
