Modèle de concours de recrutement des techniciens spécialisés — ONEE Branche Eau — session de janvier 2016 — épreuve de spécialité : électricité et électromécanique (niveau TS)

Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.

— صفحة 1 —
|

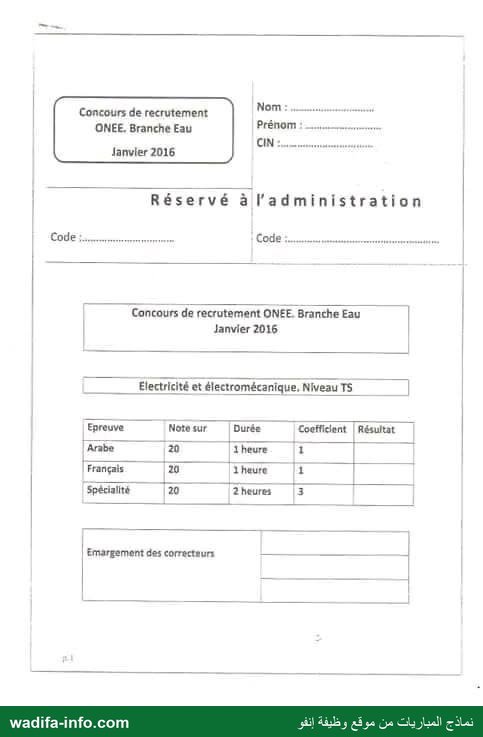

Concours de recrutement Nom 2 oc ami
ONEE. Branche Eau PrÉ NOM 1 ‏اس يسيس بيت‎
:
بيب يده بمسيتب م سيم ‎CIN‏
Janvier 6
|
Réservé à l'administration
|
1
. .
COTE ‏اسرد جروا جوج حم سمو‎ CO sn prmmrsnnnenernnenereesvonses dns vs
Janvier 2016
| Electricité et électromécanique. Niveau TS |
| Epreuve Notesur | Durée Coefficient
Arabe 20 heure |1
| 20 | L'heure |
| Spécialité | 20 | 2heures | 3
Français
Emargement des correcteurs

— صفحة 2 —

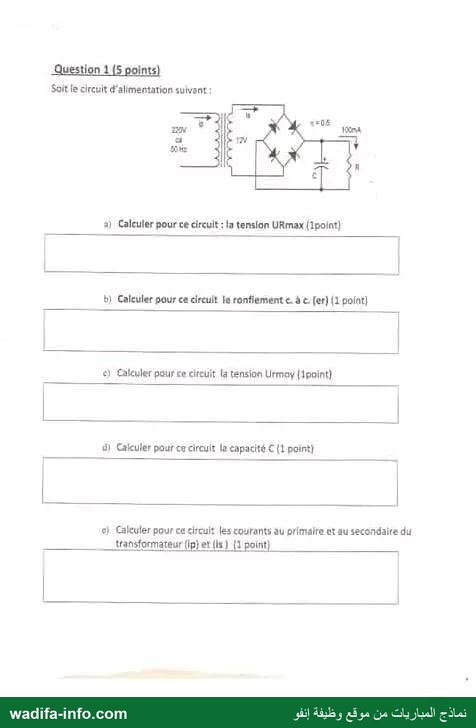

Question 1 )5 points]
Soit le circuit d'alimentation suivant :
a) Calculer pour ce circuit : la tension URmax (1point)
b) Calculer pour ce circuit Ie rontiement €. à €. [er) {1 point]
22222222
ce) Calculer pour ce cireuit la tension Urmay {point}
fi
di Cakculer pour ce circuit le capacité € {1 point}
‎Cakeuler pour ce circuit les courants au primaire ct au secondaire du‏ زو
‎transformateur {Ip} et (ls } {1 point)

— صفحة 3 —

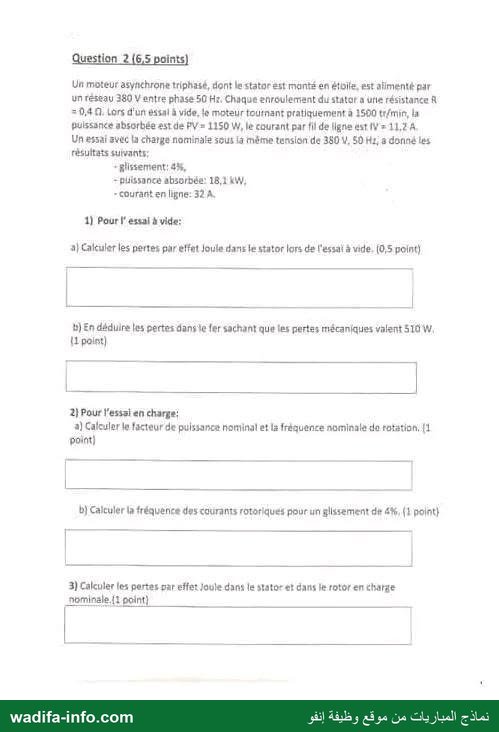

Question 2 (6,5 points)
Un moteur asyrchrone triphasé, dont le stator est monté en étbile, est afmenté par
un réseau 380 V entre phase 50 Hz, Chaque enroulemant du stator a urie résistance À
= 0,4 01. Lors d'un essai à vide, le moteur tournant pratiquement a 1500 tr/min, la
puissance absorbée ast de PV = 1150 W, le courant par fil de ligne est IV = 11,2 À
Un essai svèc La charge nominale sous la même tunsion de 350 ‏إلا‎ 50 Hz, 8 donné les
résultats survants:
+ flissement: 4%,
- puissance absorbée: 18,1 KW,
- Courant en ligne: 32 À,
1) Pour l'essai à vide:
a} Catculer les pertes par effet Joule dans le stator lors de l'essai à vide. (0,5 point)
b) En déduire les pertes dans le fer sachant que les pertes mécaniques valent 510 W,
)1 point}
ES
2} Pour l'essai en charge:
a) Catculer le facteur de puissance nominal et là fréquence nominale do rotation, {1
point)
1
b) Calculer la fréquence dos courants rotoriques pour un glissement de 4%, (1 point}
|( ا
3) Calculer les pertes gar effet Joule dans le stator et dans le rotor en charge
nominale.{1 point)
| |

— صفحة 4 —

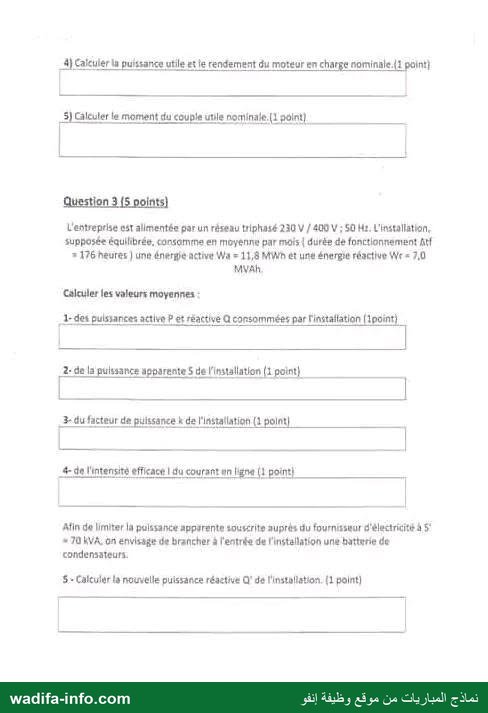

_4} Caïculer ‏ما‎ puissance utile et le rendement du moteur en charge nominale.{1 paint}
5) Calculer le moment du couple utile nominale. [1 point}
Question 3 15 points)
L'entreprise est alimentée par un réseau triphasé 230 V / 400 V : 50 He. L'installation,
supposée équilibrée, consamme en moyenne par mois | durée de fonctionnement Atf
3 176 heures ( une énergie active Wa = 11,8 MW et une énergie réactive We = 7,0
MVAh.
Calculer les valeurs moyennes :
شا ضما ذم كاه ف الا ااا ما اا ا را الس را
_#- de l'intensité efficace | du courant ‏من‎ ligna (1 point
Afin de limiter la puissante apparente souscrite auprés du fournisseur d'électricité à $°
* 70 ‏اانا‎ on envisage de brancher à l'entnke de l'installation une batterie de
condensateurs.
5٠١ Calculer le nouvelle puissance réactive Q' de l'instoliation. {1 point)
|

— صفحة 5 —

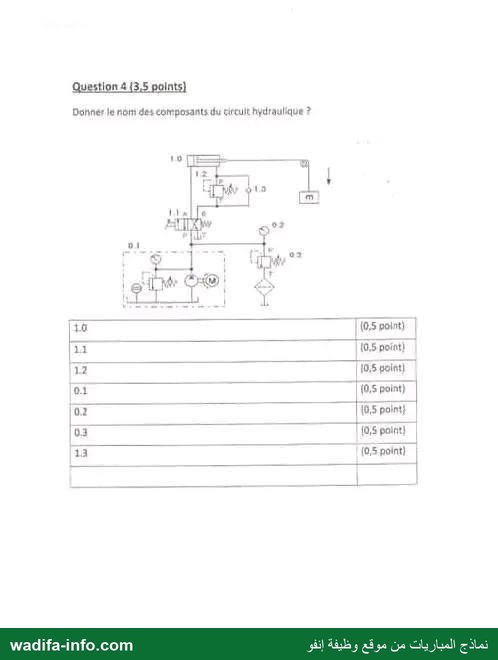

uestion4 in
Donner le nom des composants du circuit hydraulique ?
(0,5 point) |
12 10,5 point) |
{0,5 point)
{0,5 point}
| (0,5 point}
