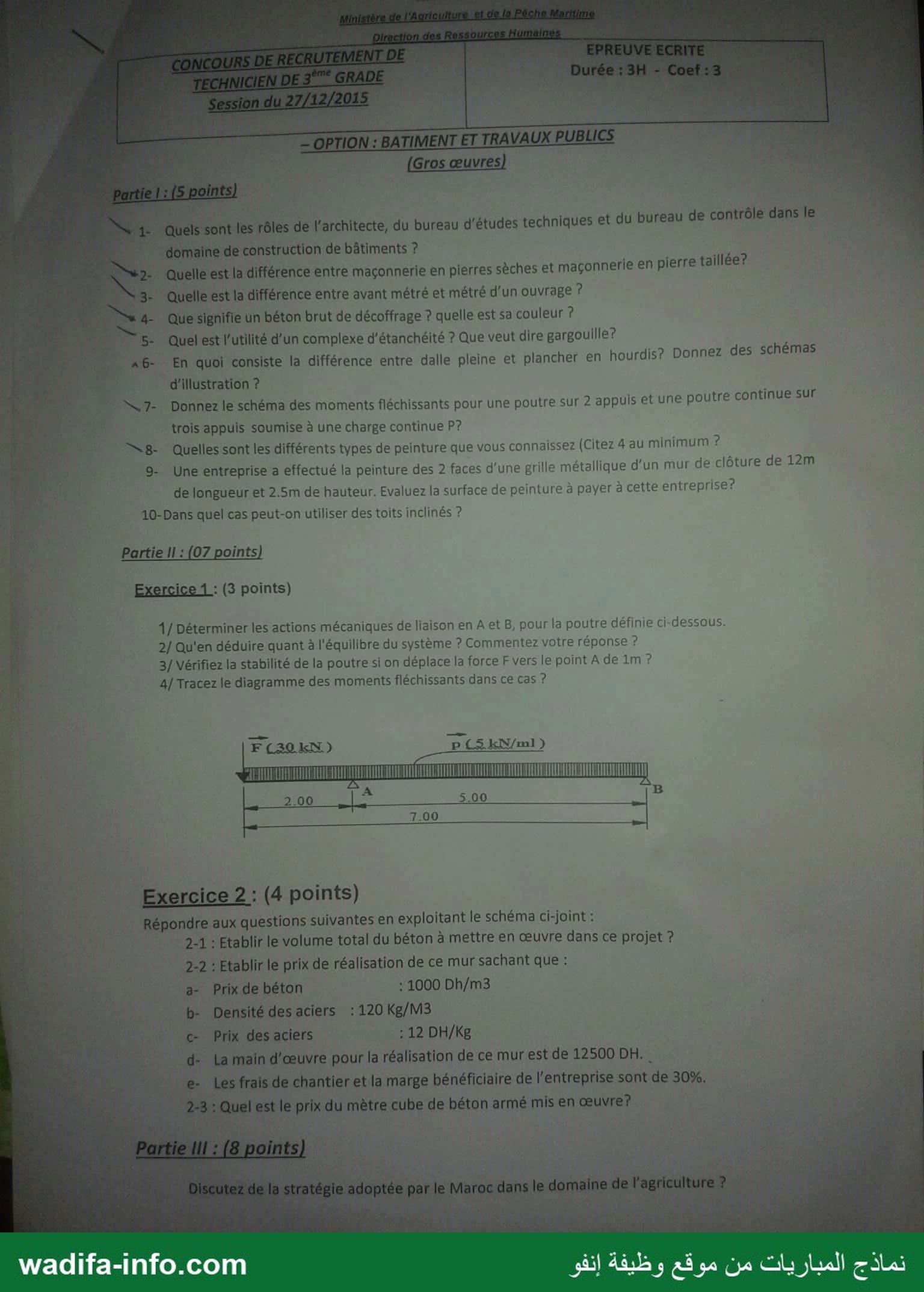

Modèle de concours de recrutement des techniciens de 3e grade - Ministère de l'Agriculture et de la Pêche maritime - option Bâtiment et travaux publics (gros œuvres) - session du 27/12/2015

Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.

— صفحة 1 —
Ministère de l'Agricuiture et de la ‏لمق‎ Maritime
Lo Direction des Ressources Humaines
"CONCOURS DE RECRUTEMENT DE |
TECHNICIEN DE 3°7° GRADE
Session du 27/12/2015
ÉPREUVE ECRITE
Durée : 3H - Coef:3
- OPTION : BATIMENT ET TRAVAUX PUBLICS
{Gros œuvres)
Partie |: {S points,
N 1- Quels sont les rôles de l'architecte, du bureau d'études techniques et du bureau de contrôle dans le
domaine de construction de bâtiments ?
Se Quelle est la différence entre maçonnerie en pierres sèches et maçonnerie en pi
>» 3- Quelle est la différence entre avant métré et métré d’un ouvrage ?
D 4- Que signifie un béton brut de décoffrage ? quelle est sa couleur ?
5- Quel est l'utilité d’un complexe d'étanchéité ? Que veut dire gargouille?
46- En quoi consiste la différence entre dalle pleine et plancher en ho
d'illustration ?
NÇ7- Donnez le schéma des moments fléchissants pour une poutre sur 2 appuis et une poutre ‏ع‎
‎trois appuis soumise à une charge continue P?
<> ‏يق‎ Quelles sont les différents types de peinture que vous connaissez (Citez 4 au minimum ?
9- Une entreprise a effectué la peinture des 2 faces d'une grille métallique d’un mur de clôture de 12m
de longueur et 2.5m de hauteur. Evaluez la surface de peinture à payer à cette entreprise?
erre taillée?
urdis? Donnez des schémas
ontinue sur
10-Dans quel cas peut-on utiliser des toits inclinés ?
Partie Il : (07 points
Exercice 1 : (3 points)
1/ Déterminer les actions mécaniques de liaison en À et B, pour la poutre définie ci-dessous.
2/ Qu'en déduire quant à l'équilibre du système ? Commentez votre réponse ?
3/ Vérifiez la stabilité de la poutre si on déplace la force F vers le point A de 1m ?
4/Tracez le diagramme des moments fléchissants dans ce cas ?
FU3OKN) ‏م‎ CS. KN/mI}
LÉ
2.00 | 5.00 B
7.00
Exercice 2 : (4 points)
Répondre aux questions suivantes en exploitant le schéma ci-joint :
2-1 : Etablir le volume total du béton à mettre en œuvre dans ce projet ?
2-2 : Etablir le prix de réalisation de ce mur sachant que :
a- Prix de béton : 1000 Dh/m3
b- Densité des aciers : 120 Kg/M3
c- Prix des aciers : 12 DH/Kg
d- La main d'œuvre pour la réalisation de ce mur est de 12500 01 .
e- Les frais de chantier et la marge bénéficiaire de l’entreprise sont de 30%.
2-3 : Quel est le prix du mètre cube de béton armé mis en œuvre?
Partie III : (8 points
Discutez de la stratégie adoptée par le Maroc dans le domaine de l'agriculture ?
