مباراة توظيف تقنيين من الدرجة الثالثة
الامتحان الكتابي (المدة 4 ساعات)

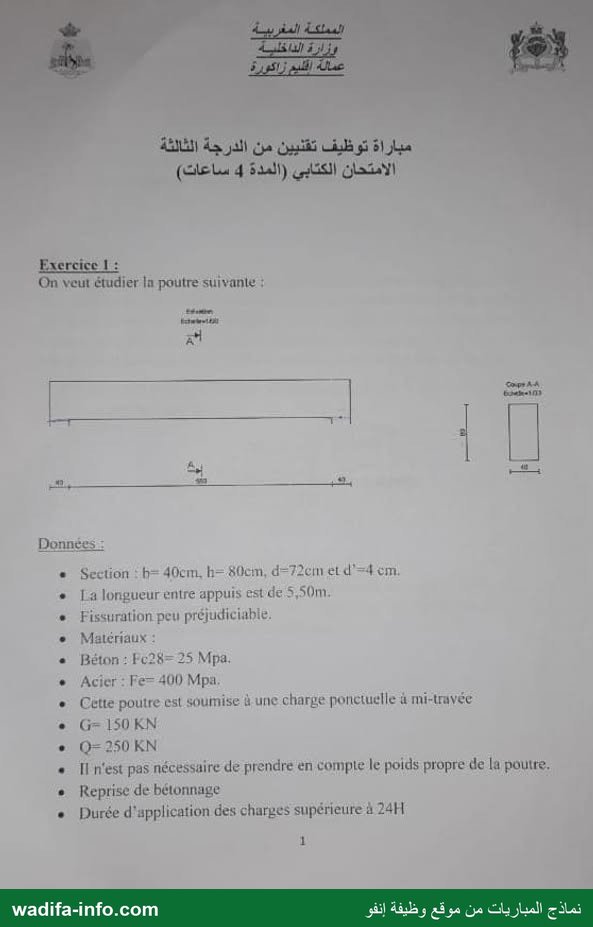

Exercice 1 :
On veut étudier la poutre suivante :
te
‏نتن‎
‏لج‎
‎| | Cape AA
trainer fi)
‏م‎
‎0
‎x ‏امج‎ à ‏بكم‎
» Section : h= 40cm. h= 80cm, ‏720حل‎ et d'=4 cm.
La longueur entre appuis est de 5,50m.
Fissuration peu préjudiciable.
Matériaux :
Béton : Fc28= 25 Mpa.
Acier : Fe= 400) Mpa.
Cette poutre est soumise à une charge ponctuelle à mi-travée
G= 150 KN
O= 250 KN
Il n'est pas nécessaire de prendre en compte le poids propre de la poutre.
Reprise de bétonnage
Durée d'application des charges supérieure à 24H
1

— صفحة 2 —
ée à l'ELU, notée Pu.
Déterminer la valeur de la charge appliqu
à L'ELS, notée Pser,
Déterminer ‏ما‎ valeur de ‏نا‎ churge appl iquée
Calculer les réactions d'appuis.
Calcul les moment fléchissants Mu et Msér.
24m —
Calculer la valeur de ui
Trouver la section des armatures en ELU.
Réaliser un plan de ferraillage de la poutre,
مرج ب
قعل
‎HA32 dans un massif en béton tel que fczs 25MPa.‏
‎diamètre 40mm et de profondeur‏
‎sine. Le fournisseur de la résine‏
‎l'acier à haute‏
On veut sceller une barre
Pour cela on fore avet une caroteuse un trou de
30cm. La barre y est ensuite scellée avec de la rè
indique qu'à l'état limite ultime la contrainte d'adhérence entre
adhérence et la résine est de SMPa et entre la résine et ce béton de 3MPa.
Quels sont les différents modes de rupture possible ? Déterminer la force
maximum applicable à la burre.
30cm %| | HA32

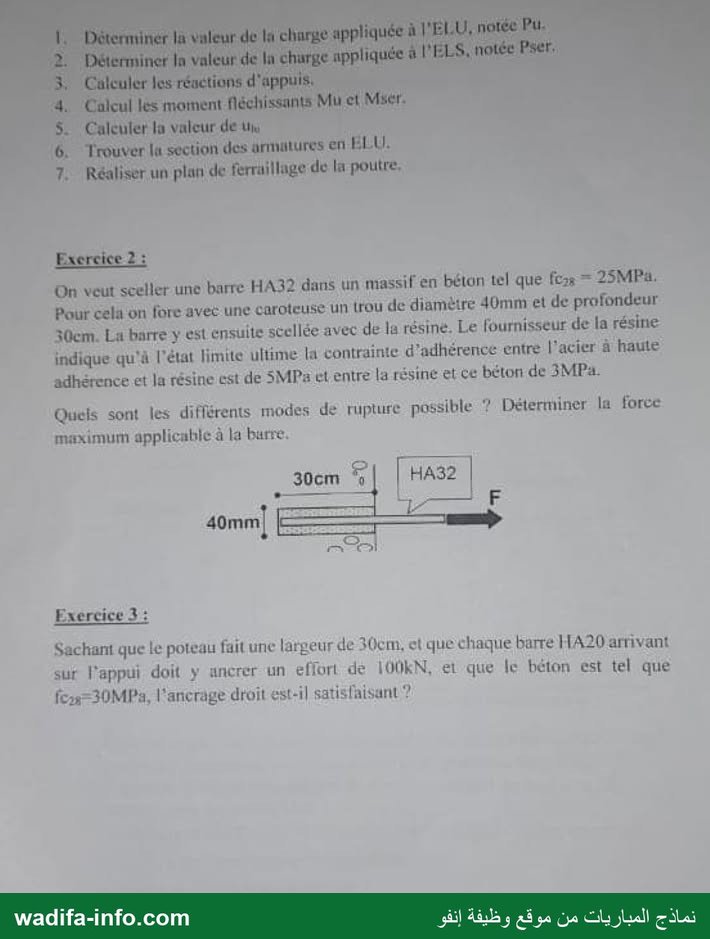

Exercice 3 :
Sachant que le poteau fait une largeur de 30cm, et que chaque barre HA20 arrivant
sur l'appui doit y ancrer un effort de 001:31, et que le béton est tel que
fc2=30MPa, l'ancrage droit est-il satisfaisant ?

— صفحة 3 —
Appui d'about de poutre

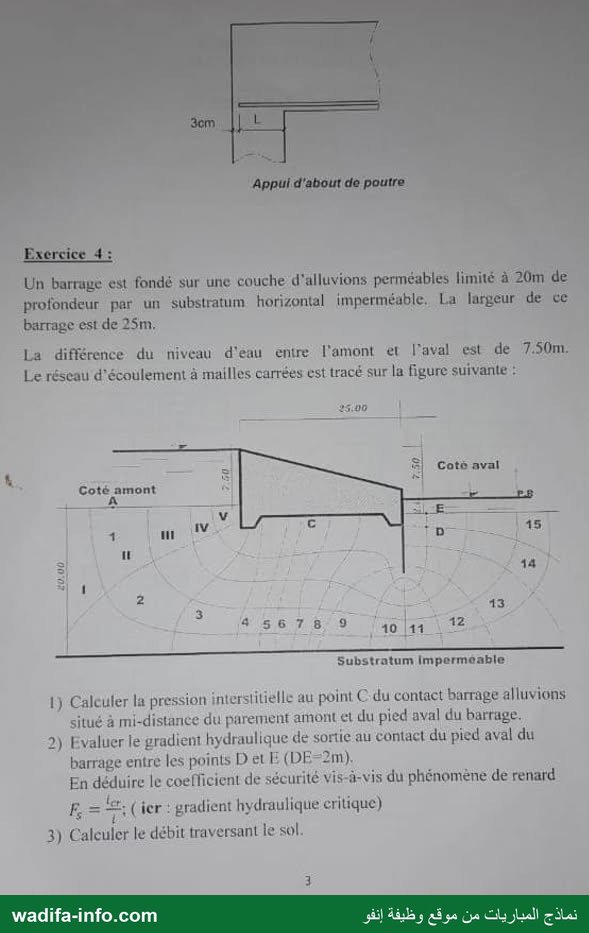

Exercice 4 :
Un barrage est fondé sur une couche d'alluvions perméables limité à 20m de
profondeur par un substratum horizontal imperméable, La largeur de ce
barrage est de 25m.
La différence du niveau d'eau entre l'amont et l'aval est de 7.50m.
Le réseau d'écoulement à mailles carrées est tracé sur la figure suivante :
TL ——_—_—_—_——
Substratum impermoable
1) Calculer la pression intersl ilielle au point 0 du contact barrage alluvions
situé à mi-distance du parement amont et du pied aval du barrage.
2) Evaluer le gradient hydraulique de sortie au contact du pied aval du
barrage entre les points D et E{ DE-2m).
En déduire le coefficient de sécurité vis-à-vis du phénomène de renard
F. = + (ier : gradient hydraulique critique)
3) Calculer le débit traversant le sol.

— صفحة 4 —

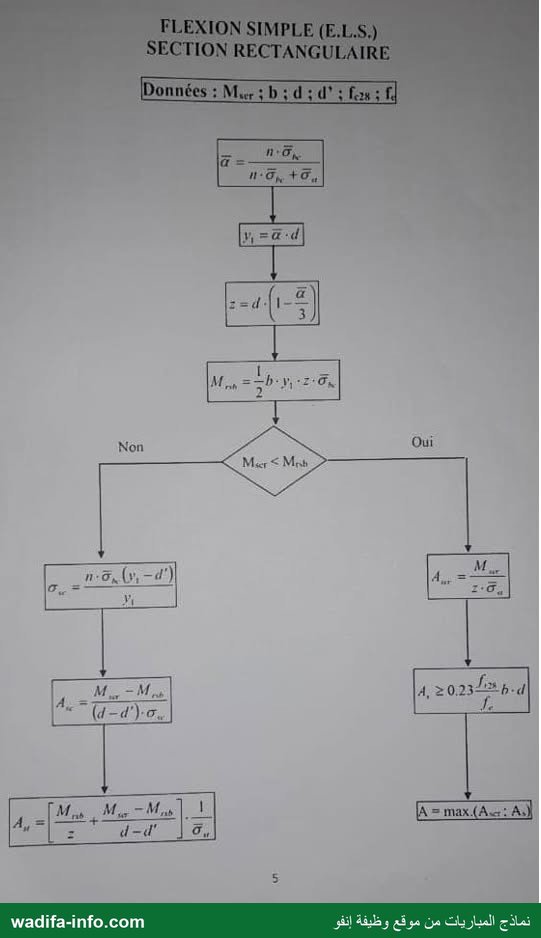

FLEXION SIMPLE (E.L.S.)
SECTION RECTANGULAIRE
Données: Mu :bi:d;d'ifu:f
١ ‏للحسادة‎
Yi
Ms + Me - ‏اا‎
‎£ d — d
4, = | | | 3

— صفحة 5 —

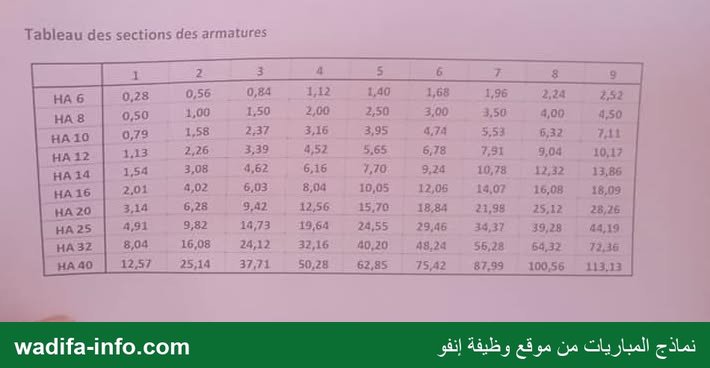

Tableau des sections des armatures
