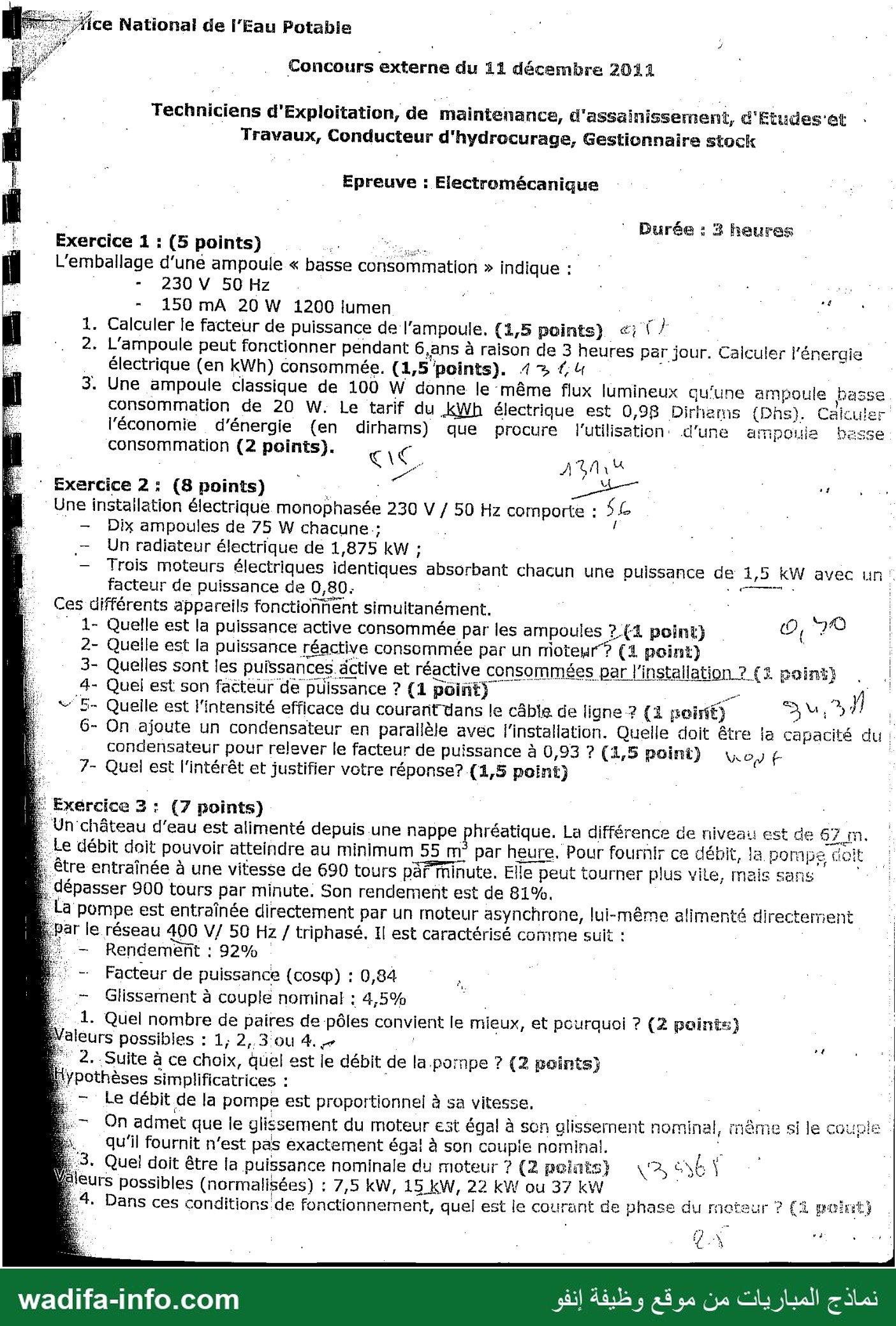

— صفحة 1 —
ce National de l'Eau Potabie
Concours externe du 11 décembre 2011
Techniciens d'Exploitation, de | maintenance, d'assainissement, d'Etudes'et
Travaux, Conducteur d'hydrocurage, Gestionnaire stock
Epreuve : Electromécanique
. Durée : 3 heures
Exercice 1 : (5 points) :
L'emballage d'une ampoule « basse consommation » indique :
- 230V 50Hz . ١ ١ 0
- 150 mA 20 W 1200 0 ِِ
1. Calculer le facteur de puissance de l'ampoule. (4,5 points) ‏أت‎ Î
2. L'ampoule peut fonctionner pendant 6,ans à raison de 3 heures par jour. Calculer l'énergie
électrique (en kWh) consommée. (1,5 points). 43 > ١
3. Une ampoule classique de 100 W donne le même flux lumineux qu'une ampoule basse
consommation de 20 W. Le tarif du KWh électrique est 0,98 15 {Dhs}. Caiute
l'économie d'énergie (en dirhams) que procure l'utilisation. d'une ampouie
consommation (2 points).
Ç ‏كا‎ à ATAIU
‘ Exercice 2: (8 points) . : LT 4
Une instailation électrique monophasée 230 V / 50 Hz comporte : SL
— Dix ampoules de 75 W chacune ; - !
.— Un radiateur électrique de 1,875 kW ;
— Trois moteurs électriques identiques absorbant chacun une puissance de 1,5 KW avec un:
facteur de puissance de 0,80. TT 1
Ces différents appareils fonctionnent 5101131616 | ‏ص‎
‎- 1- Quelle est la puissance active consommée par les ampoules ? (4 point) 2 <
2- Queile est la puissance réactive consommée par un moteur”? (4 point) 1
3- Quelles sont les puissances äctive et réactive consommées par l'installation ? (2 paint} . .
4- Quel est son facteur de puissance ? {1 point} ou ee a 7
‏ات‎ 5- Quelle est l'intensité efficace du courant dans le câble de ligne ? (1 ‏تصنو‎ 3 M: 0
6- On ajoute un condensateur en parallèle avec l'installation. Queile doit être la capacité du
condensateur pour relever le facteur de puissance à 0,93 ? (4,5 point) We f
7- Quel est l'intérêt et justifier votre réponse? (4,5 point)
Exercice 3 : (7 points)
Un'château d'eau est alimenté depuis une nappe phréatique. La différence de niveau est de 57m.
Ê Le débit doit pouvoir atteindre au minimum 55 m° par heure, Pour fournir ce débit, la pornpe doit
- être entraînée à une vitesse de 690 tours par minute, Elle peut tourner plus vile, mais sang
1 dépasser 900 tours par minute. Son rendement est de 81%.
La pompe est entraînée directement par un moteur asynchrone, lui-même alimenté directement
ar le réseau 400 ‏إلا‎ 50 Hz / triphasé. Il est caractérisé comme suit : |
— Rendement : 92%
— Facteur de puissance (cosp) : 0,84
—  Glissement à couple nominal : 4,5% .
: 1. Quel nombre de paires de pôles convient le mieux, et pourquoi ? (2 points)
Valeurs possibles : 1; 2,3 ou 4. _ ١
‏ل‎ 2..Suite à ce choix, quel est le débit de la -pornpe ? (2 points)
\lypothèses simplificatrices : :
:: — Le débit de la pompe est proportionnel à 58 vitesse,
‏حب‎ On admet que le glissement du moteur est égal à son glissernent nominal, ‏عمقت‎ si le ce
qu'il fournit n'est pas exactement éga! à son coupie nominal. ‏ا‎
‎3. Quel doit être la puissance nominale du moteur ? CZ ‏نف رتبب (متماصم‎
‏ك الا‎ possibles (normalisées) : 7,5 KW, 15 ‏,لفقا‎ 22 kW ou 37 KW
4. Dans ces conditions de fonctionnement, quel est le courant de phase du ‏قافو‎ ?
