Modèle de concours de recrutement des ingénieurs d'État du 1er grade — Ministère de l'Équipement, du Transport et de la Logistique — Électronique, télécommunication et aviation — session du 19 février 2017 — Épreuve de spécialité

Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.

— صفحة 1 —

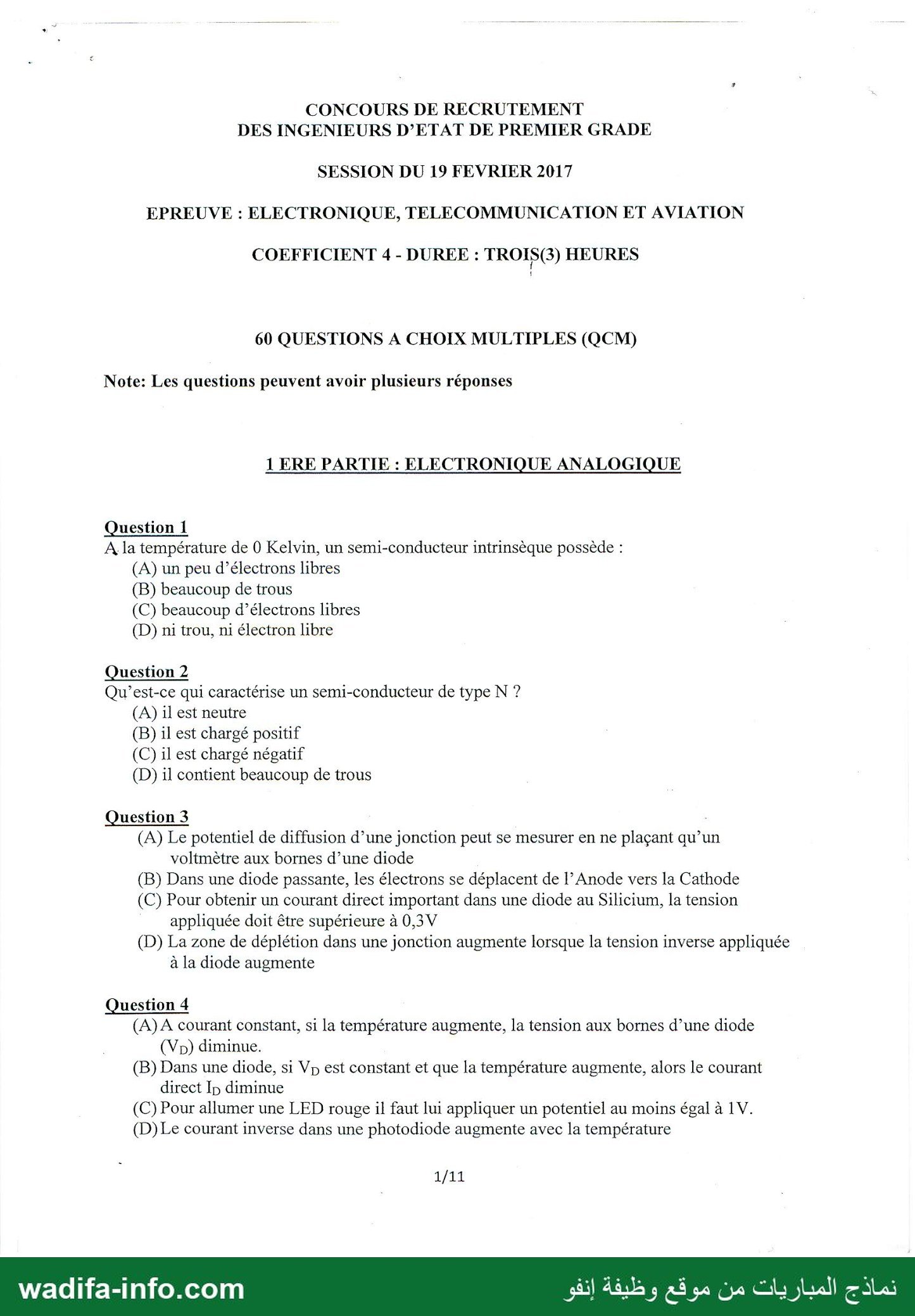

CONCOURS DE RECRUTEMENT
DES INGENIEURS D'ETAT DE PREMIER GRADE
SESSION DU 19 FEVRIER 2017
EPREUVE : ELECTRONIQUE, TELECOMMUNICATION ET AVIATION
COEFFICIENT 4 - DUREE : TROIS(3) HEURES
60 QUESTIONS A CHOIX MULTIPLES (QCM)
Note: Les questions peuvent avoir plusieurs réponses
1ERE PARTIE : ELECTRONIQUE ANALOGIQUE
Question 1
À la température de 0 Kelvin, un semi-conducteur intrinsèque possède :
(A) un peu d’électrons libres
(B) beaucoup de trous
(C) beaucoup d’électrons libres
(D) ni trou, ni électron libre
Question 2
Qu'est-ce qui caractérise un semi-conducteur de type N ?
(A) il est neutre
(B) il est chargé positif
(C) il est chargé négatif
() il contient beaucoup de trous
Question 3
(A) Le potentiel de diffusion d’une jonction peut se mesurer en ne plaçant qu’un
voltmètre aux bornes d’une diode
(B) Dans une diode passante, les électrons se déplacent de 1! Anode vers la Cathode
(C) Pour obtenir un courant direct important dans une diode au Silicium, la tension
appliquée doit être supérieure à 0,3V
(D) La zone de déplétion dans une jonction augmente lorsque la tension inverse appliquée
à la diode augmente
Question 4
(A)A courant constant, si la température augmente, la tension aux bornes d’une diode
(Vo) diminue.
(B) Dans une diode, si VD est constant et que la température augmente, alors ‏ع1‎ courant
direct In diminue
(C) Pour allumer une LED rouge il faut lui appliquer un potentiel au moins égal à 1V.
(D) Le courant inverse dans une photodiode augmente avec la température
1/11

— صفحة 2 —

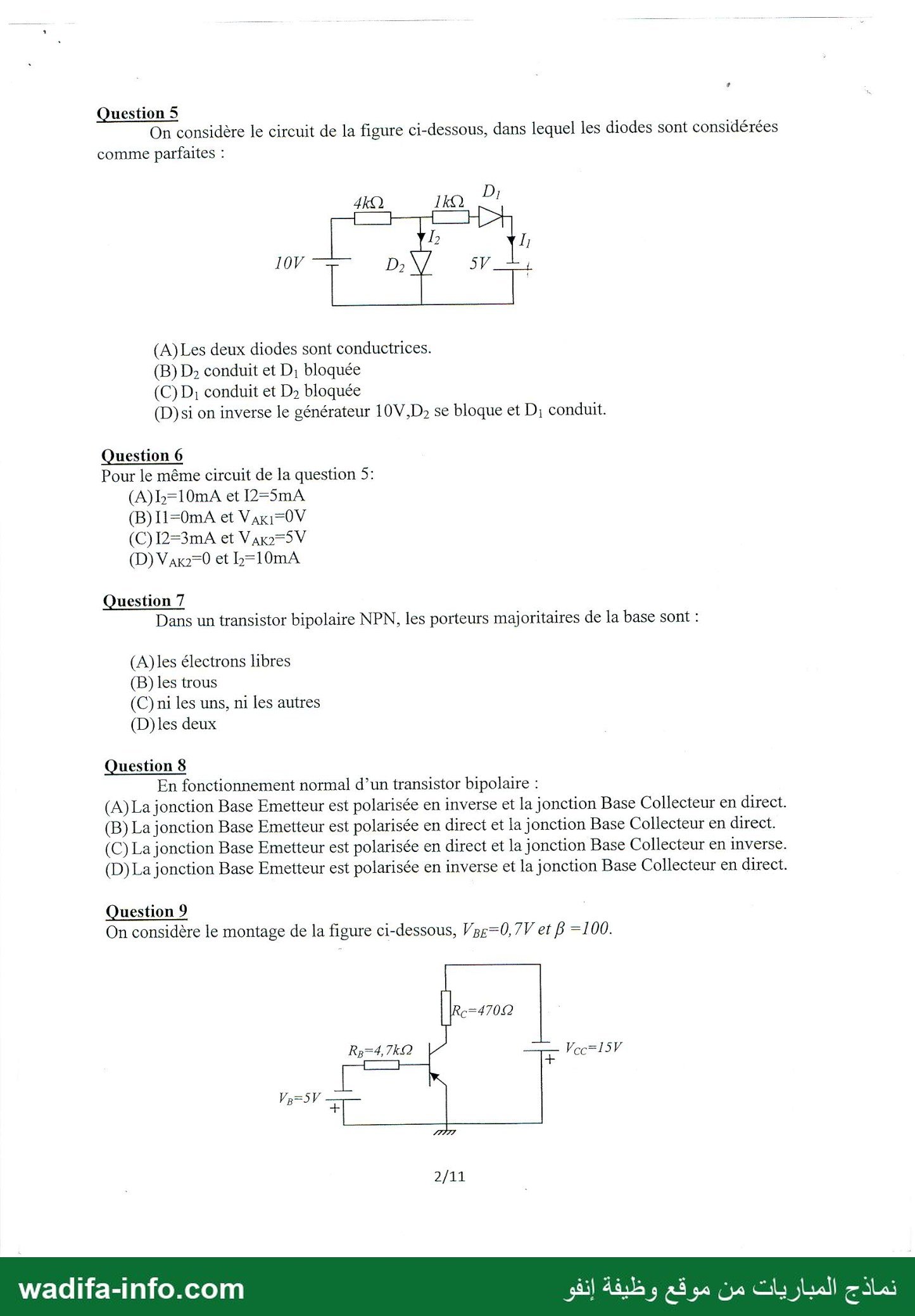

Question 5
On considère le circuit de la figure ci-dessous, dans lequel les diodes sont considérées
comme parfaites :
D;
4kQ 1kQ
‏باح‎
‎L Yi
107 ---- ‏ور‎ 57
(A}Les deux diodes sont conductrices.
(B) D: conduit et Di bloquée
(C) D: conduit et D: bloquée
(D}si on inverse le générateur 10V,D; se bloque et D: conduit.
Question 6
Pour le même circuit de la question 5:
(A)b=10mA et 12=5mA
(B)11=0mA et Vaxi=0V
(C)12=3mA et Var2=5SV
(D) Vax2=0 et b=10mA
Question 7
Dans un transistor bipolaire NPN, les porteurs majoritaires de la base sont :
(A)les électrons libres
(B) les trous
(C) ni les uns, ni les autres
(Djles deux
Question 8
En fonctionnement normal d’un transistor bipolaire :
(A) La jonction Base Emetteur est polarisée en inverse et la jonction Base Collecteur en direct.
(B) La jonction Base Emetteur est polarisée en direct et la jonction Base Collecteur en direct.
(C) La jonction Base Emetteur est polarisée en direct et la jonction Base Collecteur en inverse.
(D) La jonction Base Emetteur est polarisée en inverse et la jonction Base Collecteur en direct.
Question 9
On considère le montage de la figure ci-dessous, V3#=0,7V er B 100.
‎Vec=15V‏ ب
‎Vr=5V 7
‎2/11

— صفحة 3 —

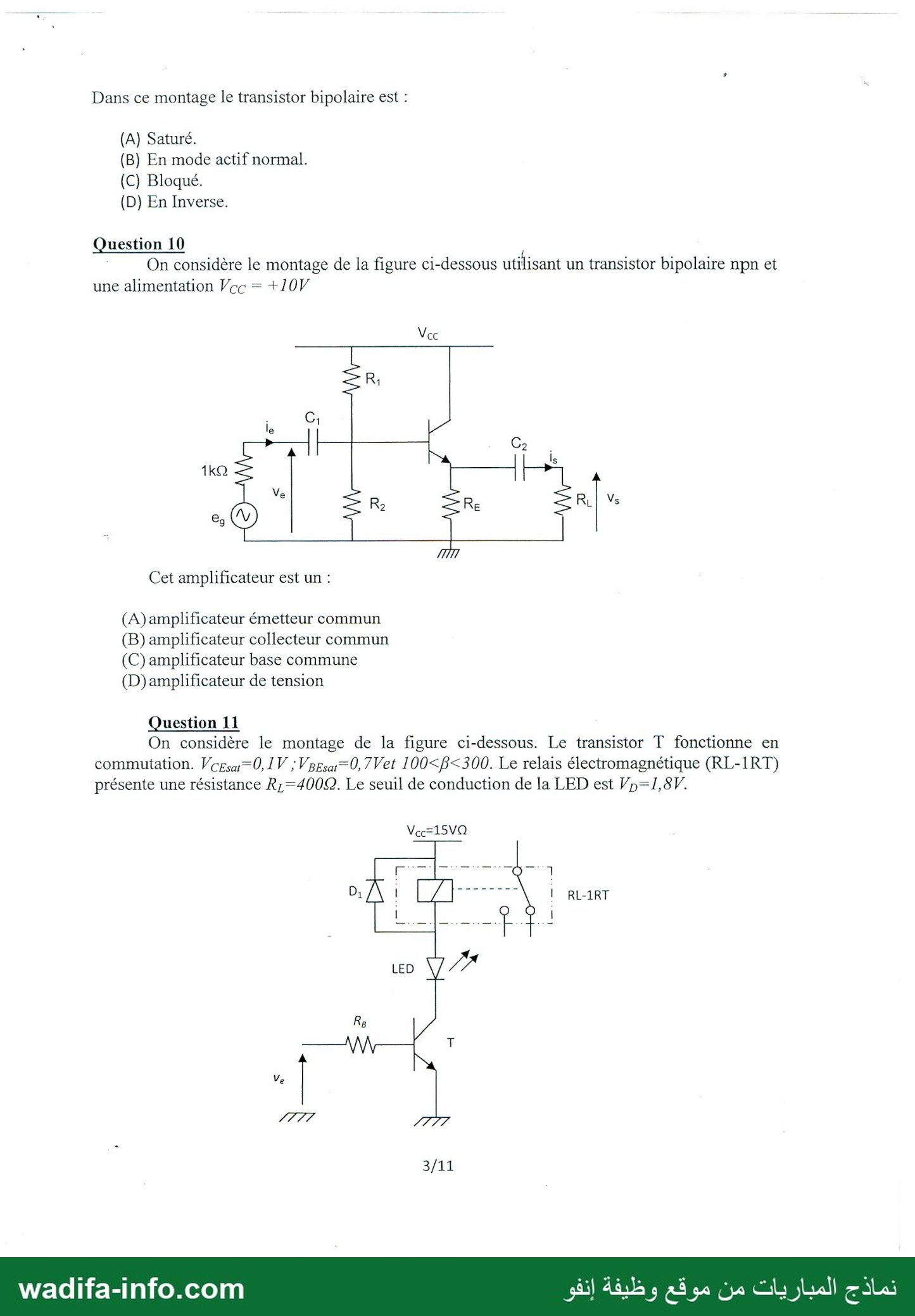

Dans ce montage le transistor bipolaire est :
(A) Saturé.
(B) En mode actif normal.
(C)Bloqué.
(D) En Inverse.
Question 10
On considère le montage de la figure ci-dessous utilisant un transistor bipolaire npn et
une alimentation Vec = +10V
- us) sn
Cet amplificateur est un :
(A) amplificateur émetteur commun
(B) amplificateur collecteur commun
(C) amplificateur base commune
(D) amplificateur de tension
Question 11
On considère le montage de la figure ci-dessous. Le transistor T fonctionne en
commutation. Vogsar—0, 1V ; Vp£sar—0, 7Vet 100<B<300. Le relais électromagnétique (RL-1RT)
présente une résistance 7-4000. Le seuil de conduction de la LED est Vn=1,8V.
Vec=15VQ
77 777
3/11

— صفحة 4 —

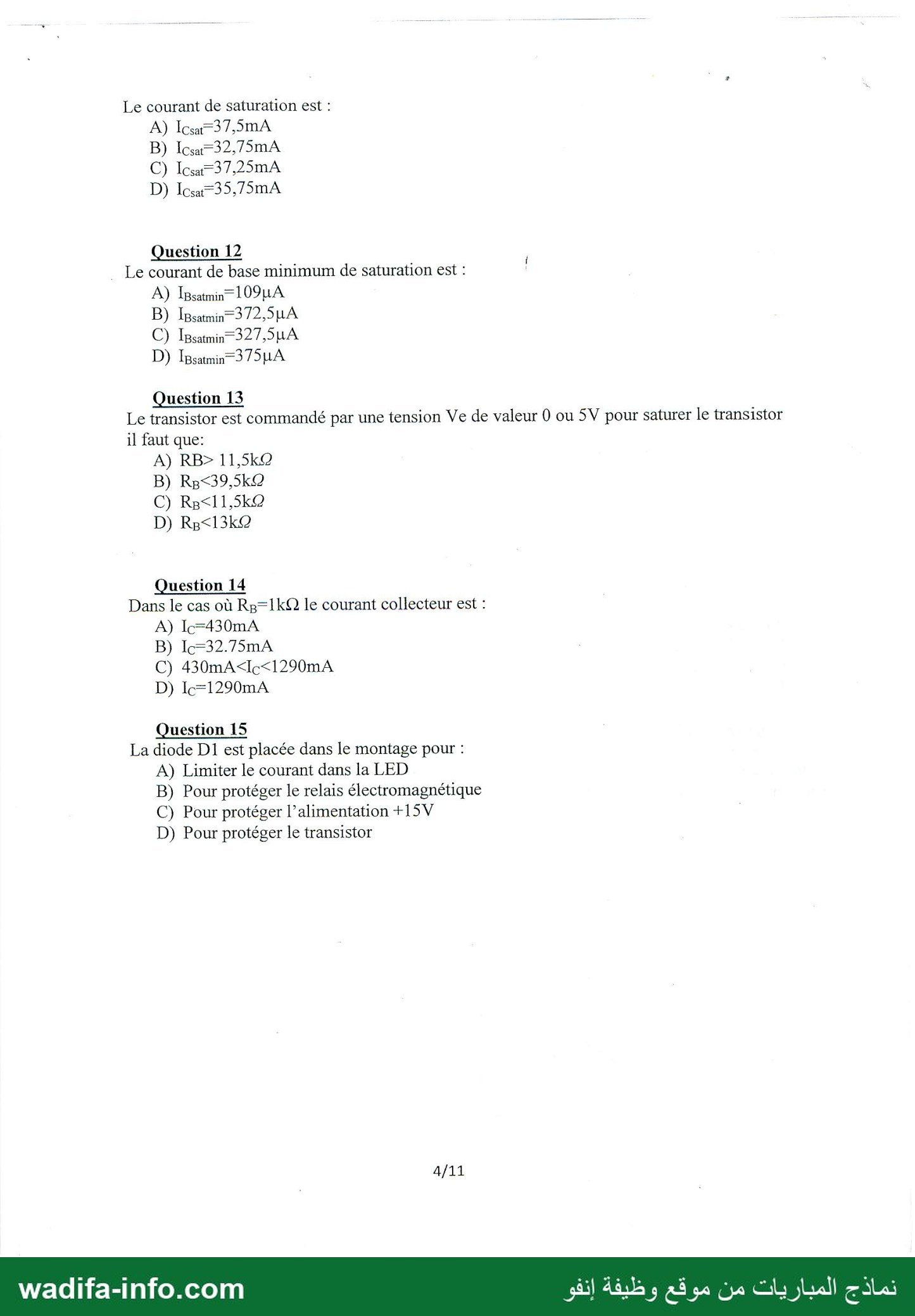

Le courant de saturation est :
A) Icsa-37,5mA
B) Icsa=32,75mA
© Icsa37,25mA
D) Icsa=35,75mA
Question 12
Le courant de base minimum de saturation est :
À) IBsatmin= 109HA
B) Isatmin=372,5HA
© IBsatmin=327,5UA
D) Igsatmin=3751A
Question 13
Le transistor est commandé par une tension Ve de valeur 0 ou 5V pour saturer le transistor
il faut que:
A) RB> 11,5kQ
B) Re<39,5kQ
© Re<11,5kQ
D) Ra<13kQ
Question 14
Dans le cas où ‏لكا احم‎ le courant collecteur est :
A) Ic=430mA
B) Ic=32.75mA
C) 430mA<lc<1290mA
D) Ic=1290mA
Question 15
La diode 101 est placée dans le montage pour :
A) Limiter le courant dans la LED
B) Pour protéger le relais électromagnétique
C) Pour protéger l’alimentation +15V
D) Pour protéger le transistor
711

— صفحة 5 —

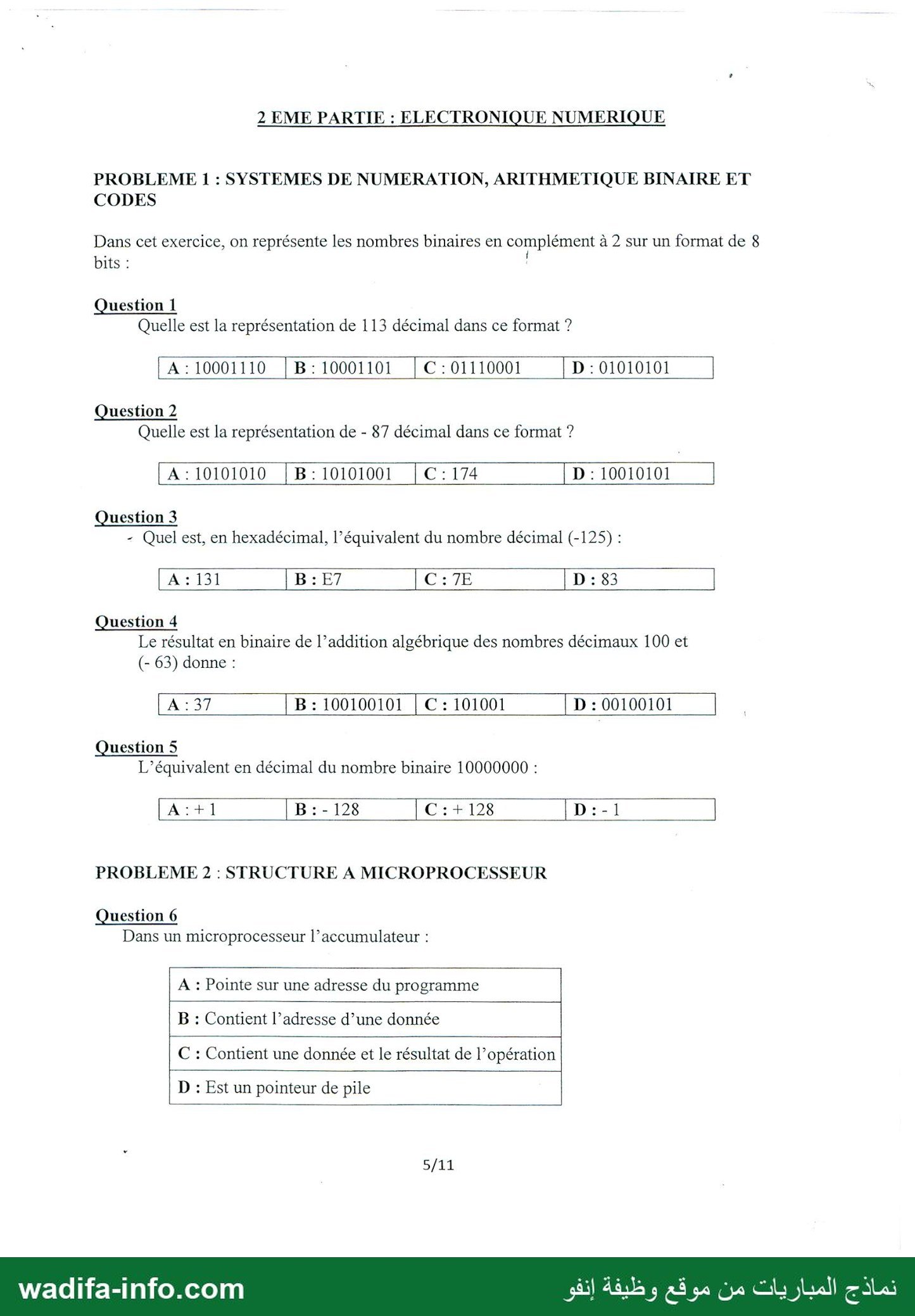

2 EME PARTIE : ELECTRONIQUE NUMERIQUE
PROBLEME 1 :SYSTEMES DE NUMERATION, ARITHMETIQUE BINAIRE ET
CODES
Dans cet exercice, on représente les nombres binaires en complément à 2 sur un format de 8
bits : Î
Question 1
Quelle est la représentation de 113 décimal dans ce format ?
A:10001110 [B:10001101 [C:01110001 D:01010101
Question 2
Quelle est la représentation de - 87 décimal dans ce format ?
A:10101010 |B:10101001 |C:174 D:10010101
Question 3
- Quel est, en hexadécimal, l’équivalent du nombre décimal (-125) :
A:131 B:E7 C:7E D :83
Question 4
Le résultat en binaire de l’addition algébrique des nombres décimaux 100 et
(- 63) donne :
A:37 B:100100101 | C : 101001 D : 00100101
Question 5
L’équivalent en décimal du nombre binaire 10000000 :
A:+l B:-128 C:+128 D:-1
PROBLEME 2 : STRUCTURE A MICROPROCESSEUR
Question 6
Dans un microprocesseur l’accumulateur :
: Pointe sur une adresse du programme
: Contient l’adresse d’une donnée
: Contient une donnée et le résultat de l’opération
و ان وال
: Est un pointeur de pile
5/11

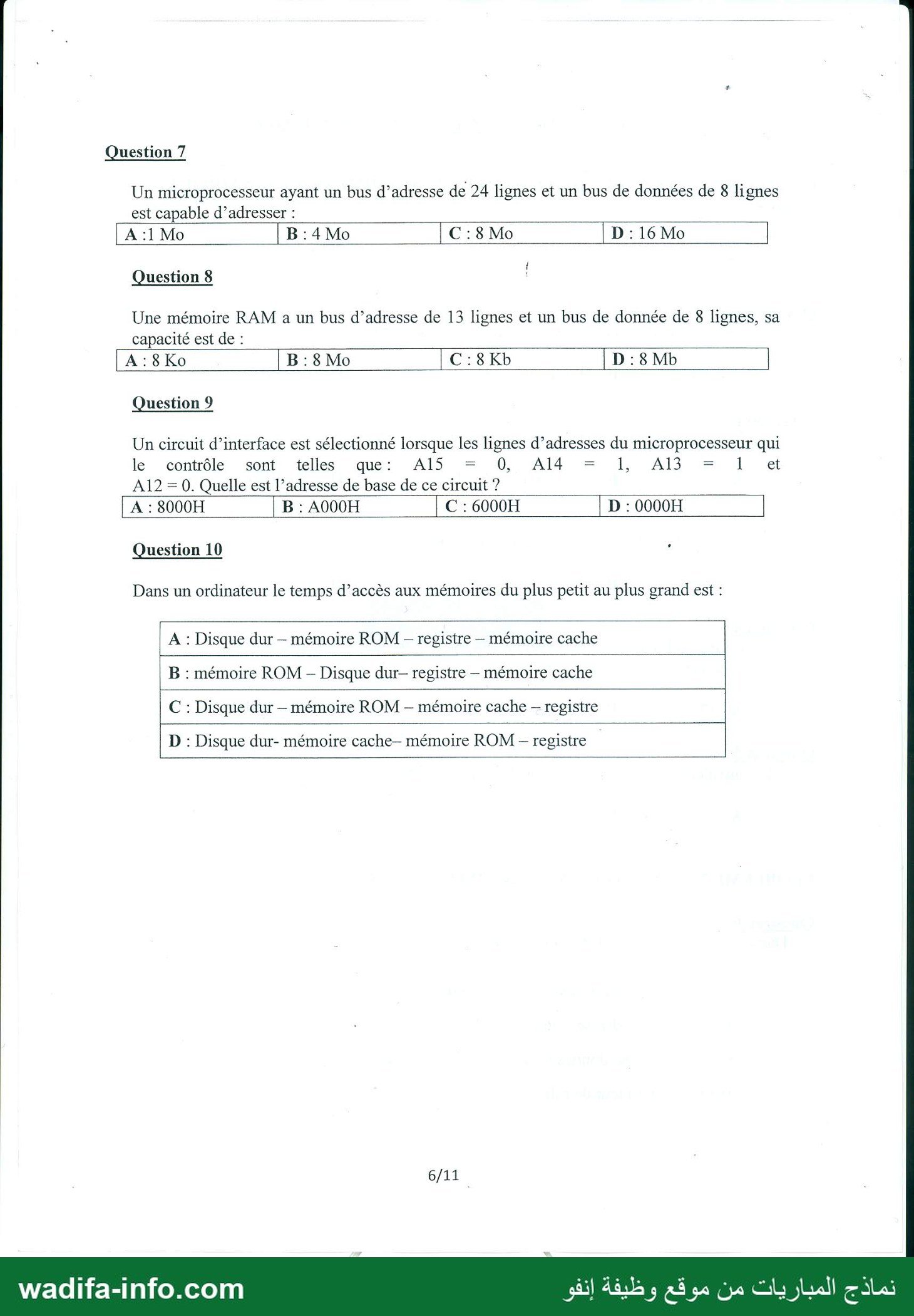

— صفحة 6 —
Question 7
Un microprocesseur ayant un bus d’adresse de 24 lignes et un bus de données de 8 lignes
est capable d’adresser :
A :1 Mo B:4Mo C:8Mo 1: 160
Question 8
Une mémoire RAM a un bus d’adresse de 13 lignes et un bus de donnée de 8 lignes, sa
capacité est de :
A:8Ko B :8 Mo C:8Kb D:8 Mb
Question 9
Un circuit d’interface est sélectionné lorsque les lignes d’adresses du microprocesseur qui
le contrôle sonttelles que: ‏كله‎ = 0, A14 = 1, A13 = 1 et
A12 = 0. Quelle est l’adresse de base de ce circuit ?
A : 8000H B : AOOOH C : 6000H D : 0000H
Question 10
Dans un ordinateur le temps d’accès aux mémoires du plus petit au plus grand est :
: Disque dur - mémoire ROM - registre - mémoire cache
: mémoire ROM - Disque dur- registre — mémoire cache
: Disque dur - mémoire ROM - mémoire cache — registre
Sal ‏و‎
: Disque dur- mémoire cache- mémoire ROM - registre
6/11

— صفحة 7 —

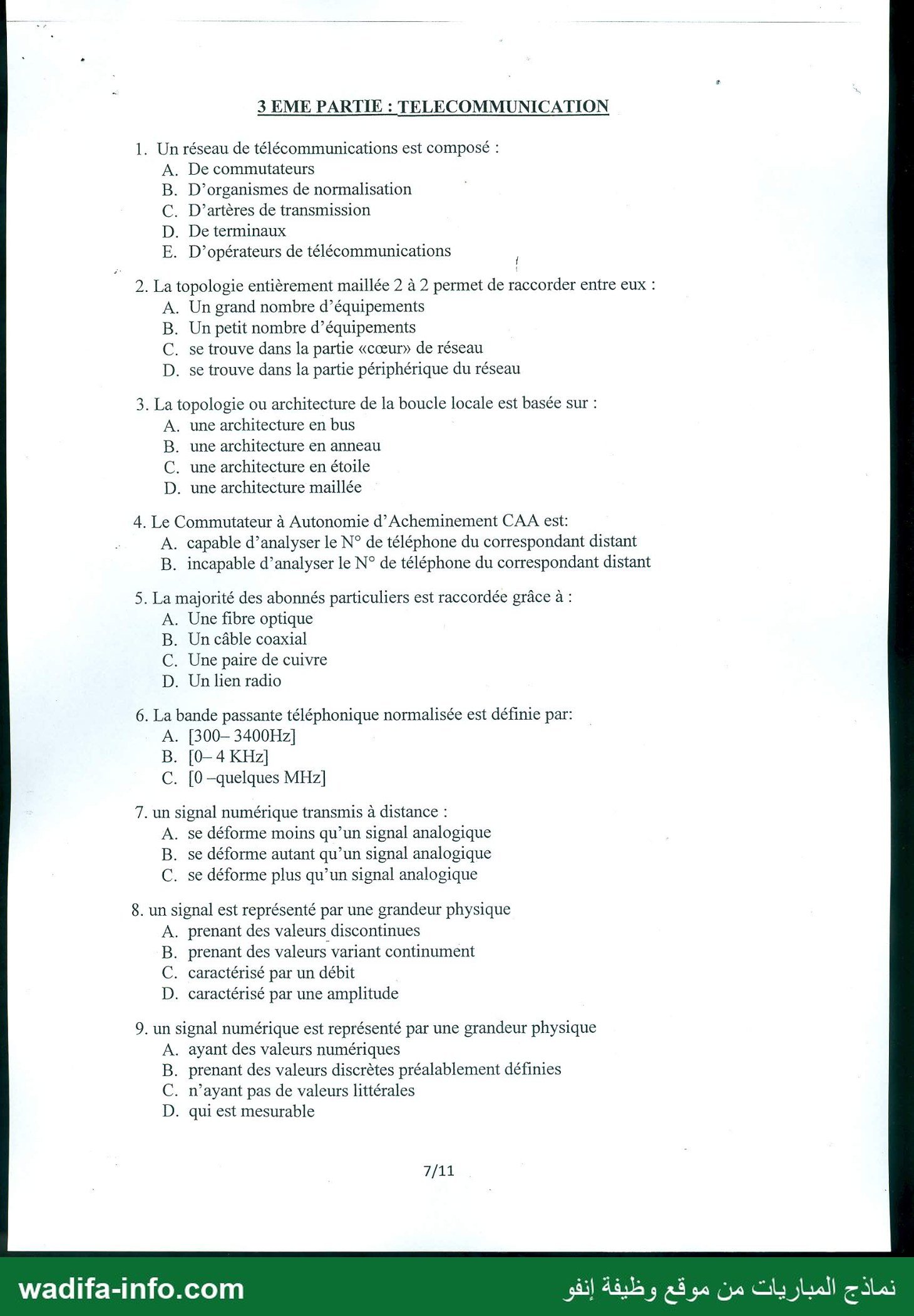

3 EME PARTIE : TELECOMMUNICATION
1. Un réseau de télécommunications est composé :
A. De commutateurs
B. D'’organismes de normalisation
C. D’artères de transmission
D. De terminaux
E. D’opérateurs de télécommunications 1
2. La topologie entièrement maillée 2 à 2 permet de raccorder entre eux :
A. Un grand nombre d’équipements
B. Un petit nombre d’équipements
C. se trouve dans la partie «cœur» de réseau
D. se trouve dans la partie périphérique du réseau
3. La topologie ou architecture de la boucle locale est basée sur :
A. une architecture en bus
B. une architecture en anneau
C. une architecture en étoile
D. une architecture maillée
4. Le Commutateur à Autonomie d’Acheminement CAA est:
A. capable d’analyser le N° de téléphone du correspondant distant
B. incapable d’analyser le N° de téléphone du correspondant distant
5. La majorité des abonnés particuliers est raccordée grâce à :
A. Une fibre optique
B. Un câble coaxial
C. Une paire de cuivre
D. Un lien radio
6. La bande passante téléphonique normalisée est définie par:
A. [300- 3400Hz]
B. [0-4 KHz]
C. [0 -quelques MHz]
7. un signal numérique transmis à distance :
A. se déforme moins qu’un signal analogique
B. se déforme autant qu’un signal analogique
C. se déforme plus qu’un signal analogique
8. un signal est représenté par une grandeur physique
A. prenant des valeurs discontinues
B. prenant des valeurs variant continument
C. caractérisé par un débit
D. caractérisé par une amplitude
9. un signal numérique est représenté par une grandeur physique
ayant des valeurs numériques
prenant des valeurs discrètes préalablement définies
n'ayant pas de valeurs littérales
. qui est mesurable
وو

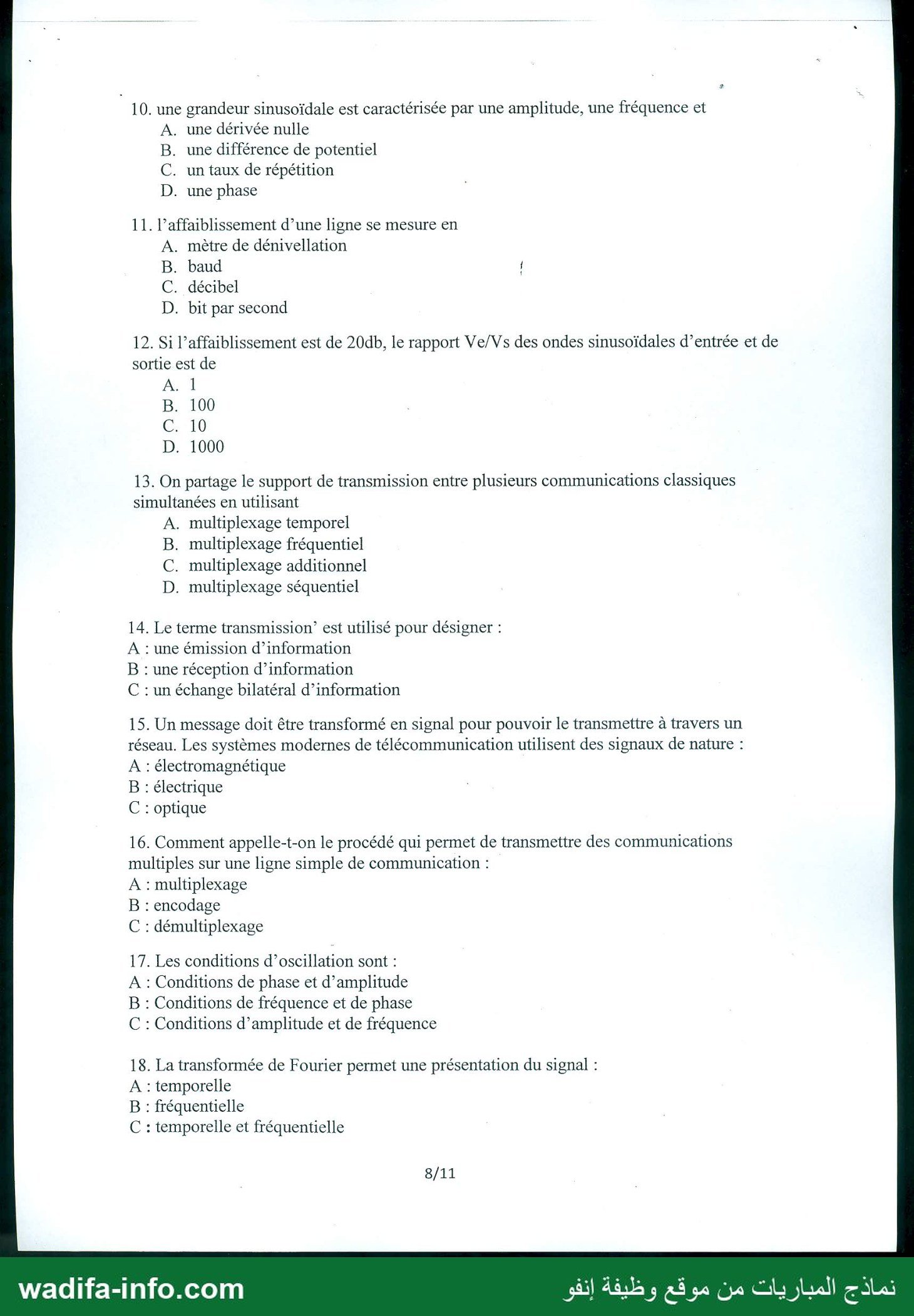

— صفحة 8 —
10. une grandeur sinusoïdale est caractérisée par une amplitude, une fréquence et
A. une dérivée nulle
B. une différence de potentiel
C. un taux de répétition
D. une phase
11. l’affaiblissement d’une ligne se mesure en
A. mètre de dénivellation
B. baud
C. décibel
D. bit par second
12. Si l’affaiblissement est de 20db, le rapport Ve/Vs des ondes sinusoïdales d’entrée et de
sortie est de
A. 1
B. 100
C. 10
D. 1000
13. On partage le support de transmission entre plusieurs communications classiques
simultanées en utilisant
A. multiplexage temporel
B. multiplexage fréquentiel
C. multiplexage additionnel
D. multiplexage séquentiel
14. Le terme transmission’est utilisé pour désigner :
‏نط‎ une émission d’information
B : une réception d’information
© : un échange bilatéral d’information
15. Un message doit être transformé en signal pour pouvoir le transmettre à travers un
réseau. Les systèmes modernes de télécommunication utilisent des signaux de nature :
A : électromagnétique
B : électrique
C : optique
16. Comment appelle-t-on le procédé qui permet de transmettre des communications
multiples sur une ligne simple de communication :
A : multiplexage
: encodage
: démultiplexage
. Les conditions d’oscillation sont :
: Conditions de phase et d'amplitude
: Conditions de fréquence et de phase
: Conditions d'amplitude et de fréquence
. La transformée de Fourier permet une présentation du signal :
: temporelle
: fréquentielle
: temporelle et fréquentielle

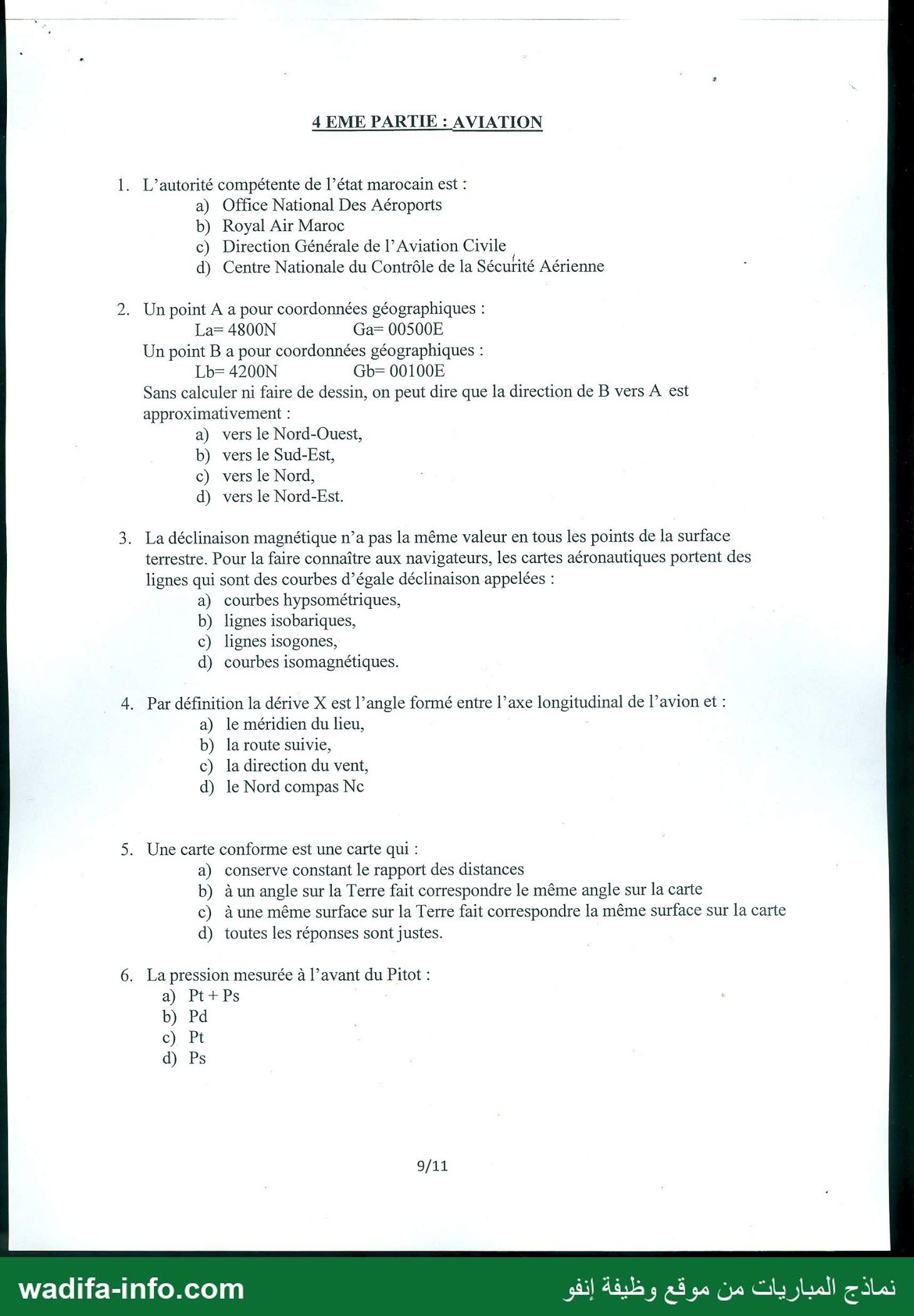

— صفحة 9 —
4 EME PARTIE : AVIATION
. L'autorité compétente de l’état marocain est :
a) Office National Des Aéroports
b) Royal Air Maroc
c) Direction Générale de l’Aviation Civile
d) Centre Nationale du Contrôle de la Sécutité Aérienne
. Un point A a pour coordonnées géographiques :
La= 4800N Ga= 00500E
Un point B a pour coordonnées géographiques :
Lb= 4200N Gb= 00100E
Sans calculer ni faire de dessin, on peut dire que la direction de B vers A est
approximativement :
a) vers le Nord-Ouest,
b) vers le Sud-Est,
c) vers le Nord,
d) vers le Nord-Est.
. La déclinaison magnétique n’a pas la même valeur en tous les points de la surface
terrestre. Pour la faire connaître aux navigateurs, les cartes aéronautiques portent des
lignes qui sont des courbes d’égale déclinaison appelées :
a) courbes hypsométriques,
b) lignes isobariques,
c) lignes isogones,
d) courbes isomagnétiques.
. Par définition la dérive X est l’angle formé entre l’axe longitudinal de l’avion et :
a) le méridien du lieu,
b) la route suivie,
c) la direction du vent,
d) le Nord compas Nc
. Une carte conforme est une carte qui :
a) conserve constant le rapport des distances
b) à un angle sur la Terre fait correspondre le même angle sur la carte
c) à une même surface sur la Terre fait correspondre la même surface sur la carte
d) toutes les réponses sont justes.
. La pression mesurée à l’avant du Pitot :
a) Pt+Ps
b) Pd
c) Pt
d) Ps

— صفحة 10 —

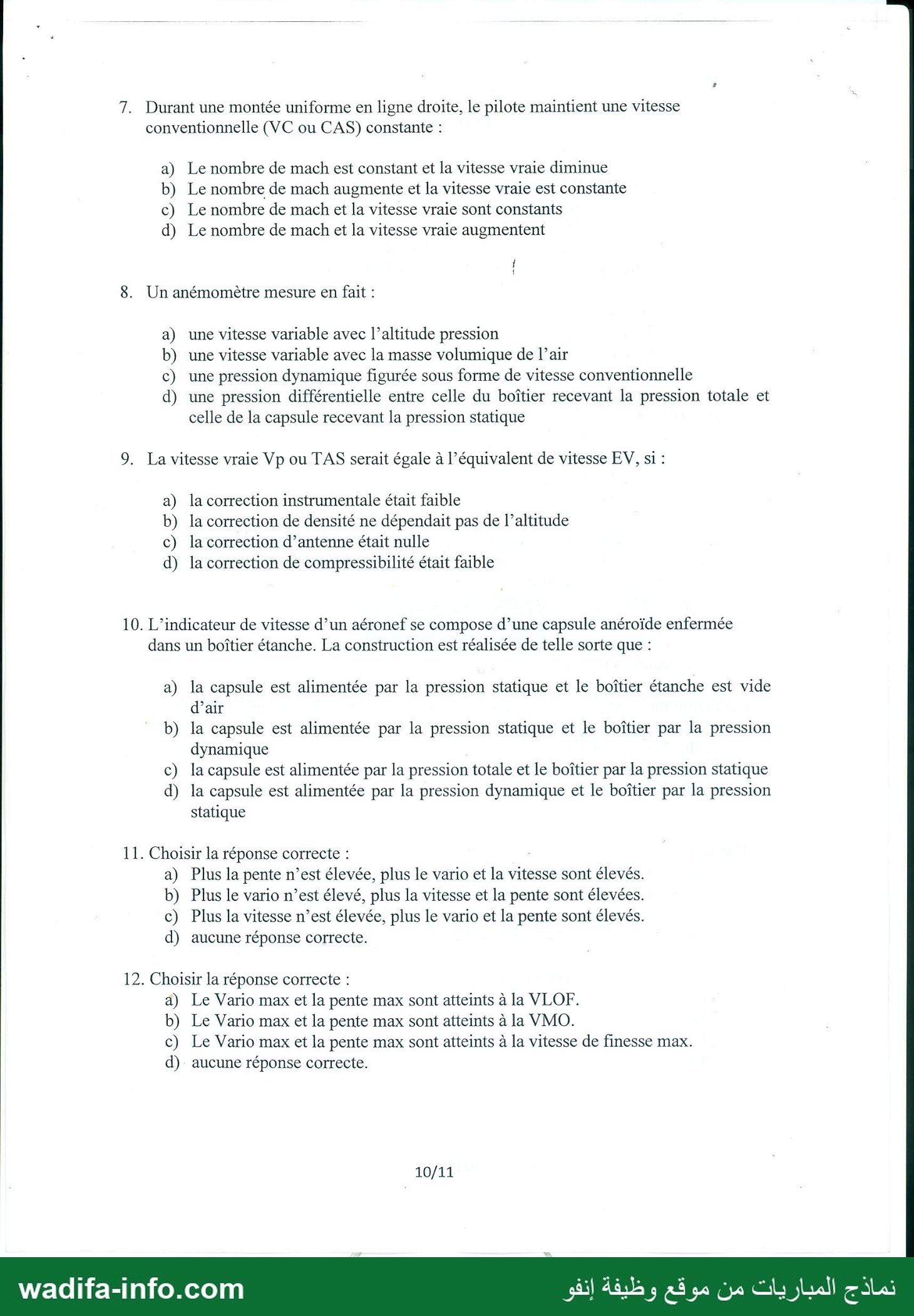

7. Durant une montée uniforme en ligne droite, le pilote maintient une vitesse
conventionnelle (VC ou CAS) constante :
a) Le nombre de mach est constant et la vitesse vraie diminue
b) Le nombre de mach augmente et la vitesse vraie est constante
c) Le nombre de mach et la vitesse vraie sont constants
d) Le nombre de mach et la vitesse vraie augmentent
1
ا
8. Un anémomètre mesure en fait :
a) une vitesse variable avec l’altitude pression
b) une vitesse variable avec la masse volumique de l’air
c) une pression dynamique figurée sous forme de vitesse conventionnelle
d) une pression différentielle entre celle du boîtier recevant la pression totale et
celle de la capsule recevant la pression statique
9. La vitesse vraie Vp ou TAS serait égale à l’équivalent de vitesse EV, si :
a) la correction instrumentale était faible
b) la correction de densité ne dépendait pas de l’altitude
c) la correction d’antenne était nulle
d) la correction de compressibilité était faible
10. L’indicateur de vitesse d’un aéronef se compose d’une capsule anéroïde enfermée
dans un boîtier étanche. La construction est réalisée de telle sorte que :
a) la capsule est alimentée par la pression statique et le boîtier étanche est vide
d’air
b) la capsule est alimentée par la pression statique et le boîtier par la pression
dynamique
c) la capsule est alimentée par la pression totale et le boîtier par la pression statique
d) la capsule est alimentée par la pression dynamique et le boîtier par la pression
statique
11. Choisir la réponse correcte :
a) Plus la pente n’est élevée, plus le vario et la vitesse sont élevés.
b) Plus le vario n’est élevé, plus la vitesse et la pente sont élevées.
c) Plus la vitesse n’est élevée, plus le vario et la pente sont élevés.
d) aucune réponse correcte.
12. Choisir la réponse correcte :
a) Le Vario max et la pente max sont atteints à la VLOF.
b) Le Vario max et la pente max sont atteints à la VMO.
c) Le Vario max et la pente max sont atteints à lavitesse de finesse max.
d) aucune réponse correcte.
10/11

— صفحة 11 —

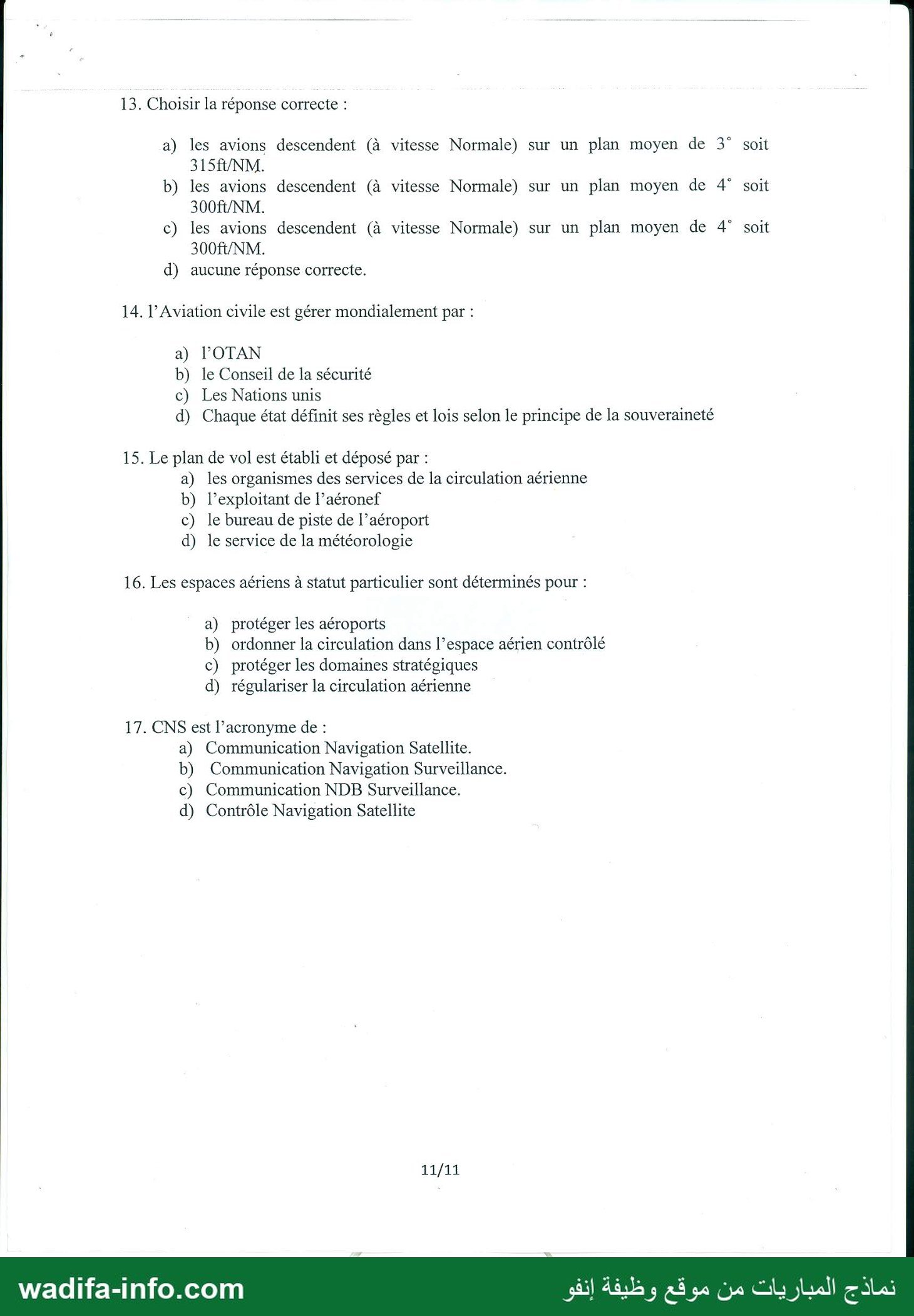

13. Choisir la réponse correcte :
a) les avions descendent (à vitesse Normale) sur un plan moyen de 3° soit
315f/NM.
b) les avions descendent (à vitesse Normale) sur un plan moyen de 4° soit
300f/NM.
c) les avions descendent (à vitesse Normale) sur un plan moyen de 4° soit
300f/NM.
d) aucune réponse correcte.
14. l’Aviation civile est gérer mondialement par :
a) l'OTAN
b) le Conseil de la sécurité
c) Les Nations unis
d) Chaque état définit ses règles et lois selon le principe de la souveraineté
15. Le plan de vol est établi et déposé par :
a) les organismes des services de la circulation aérienne
b) l’exploitant de l’aéronef
c) le bureau de piste de l’aéroport
d) le service de la météorologie
16. Les espaces aériens à statut particulier sont déterminés pour :
a) protéger les aéroports
b) ordonner la circulation dans l’espace aérien contrôlé
c) protéger les domaines stratégiques
d) régulariser la circulation aérienne
17. CNS est l’acronyme de :
a) Communication Navigation Satellite.
b) Communication Navigation Surveillance.
c) Communication NDB Surveillance.
d) Contrôle Navigation Satellite
11/11
