Modèle de concours de recrutement des ingénieurs d'État du 1er grade — Ministère de l'Équipement, du Transport et de la Logistique — Génie électrique — session du 19 février 2017 — Épreuve de spécialité

Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.

— صفحة 1 —

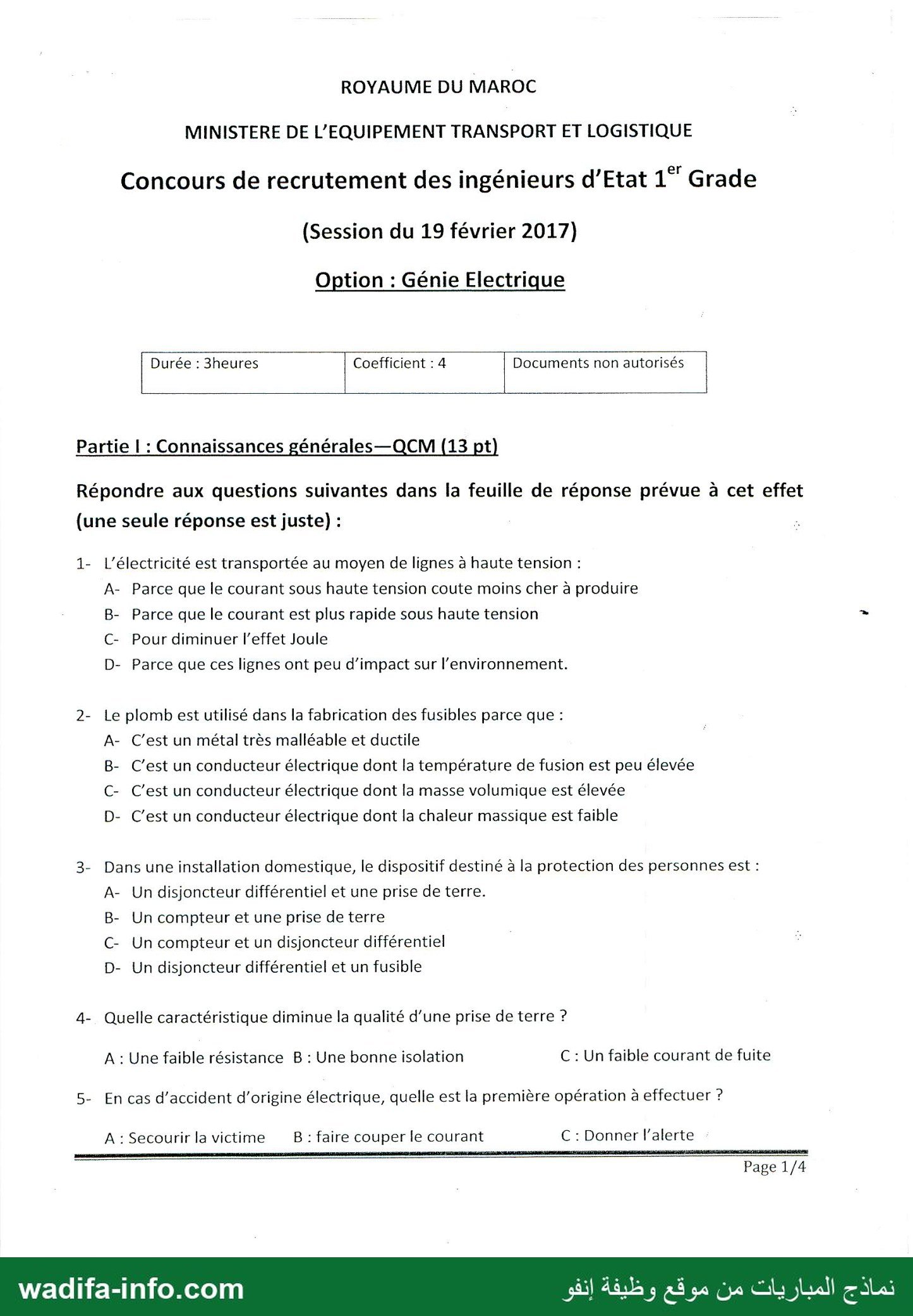

ROYAUME DU MAROC
MINISTERE DE L'EQUIPEMENT TRANSPORT ET LOGISTIQUE
Concours de recrutement des ingénieurs d'Etat 1” Grade
(Session du 19 février 2017)
Option : Génie Electrique
Durée : 3heures Coefficient : 4 Documents non autorisés
Partie 1 : Connaissances générales —QCM (13 pt
Répondre aux questions suivantes dans la feuille de réponse prévue à cet effet
{une seule réponse est juste) :
1- L’électricité est transportée au moyen de lignes à haute tension :
A- Parce que le courant sous haute tension coute moins cher à produire
B- Parce que le courant est plus rapide sous haute tension
C- Pour diminuer l'effet Joule
D- Parce que ces lignes ont peu d'impact sur l’environnement.
2- Le plomb est utilisé dans la fabrication des fusibles parce que :
A- C’est un métal très malléable et ductile
B- C'est un conducteur électrique dont la température de fusion est peu élevée
C- C'est un conducteur électrique dont la masse volumique est élevée
D- C'est un conducteur électrique dont la chaleur massique est faible
3- Dans une installation domestique, le dispositif destiné à la protection des personnes est :
A- Un disjoncteur différentiel et une prise de terre.
B- Un compteur et une prise de terre
C- Un compteur et un disjoncteur différentiel
D- Un disjoncteur différentiel et un fusible
4- Quelle caractéristique diminue la qualité d’une prise de terre ?
A : Une faible résistance B :Une bonne isolation ©: Un faible courant de fuite
5- En cas d'accident d’origine électrique, quelle est la première opération à effectuer ?
A : Secourir la victime B : faire couper le courant € : Donner l'alerte

— صفحة 2 —

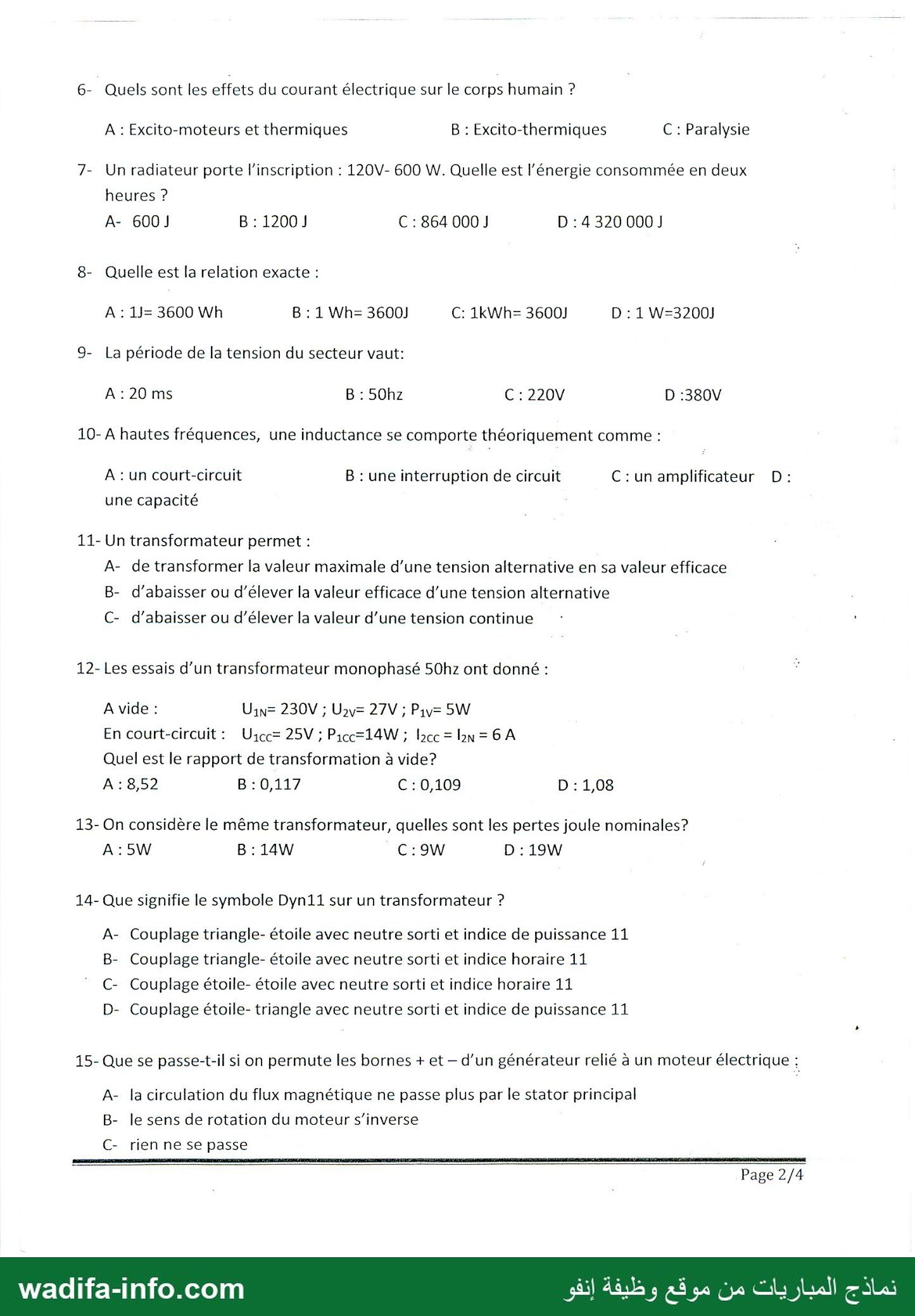

6- Quels sont les effets du courant électrique sur le corps humain ?
A : Excito-moteurs et thermiques 8 : Excito-thermiques ©: Paralysie
7- Un radiateur porte l'inscription : 120V- 600 W. Quelle est l'énergie consommée en deux
heures ?
A- 6001 B:1200J C: 864 000 J D:4320 000)
8- Quelle est la relation exacte :
A : 1J= 3600 Wh 8 : 1 Wh= 3600] ©: 1kWh= 3600( 0: 1 10/-3200(
9- La période de la tension du secteur vaut:
A:20ms 8:2 C:220V D :380V
10- A hautes fréquences, une inductance se comporte théoriquement comme :
A : un court-circuit 8 : une interruption de circuit C:un amplificateur D:
une capacité
11- Un transformateur permet :
A- de transformer la valeur maximale d’une tension alternative en sa valeur efficace
B- d’abaisser ou d’élever la valeur efficace d’une tension alternative
C- d’abaisser où d’élever la valeur d’une tension continue
12- Les essais d’un transformateur monophasé 50hz ont donné :
A vide : Uin= 230V ; Uav= 27V ; Paz 5W
En court-circuit :  Uice= 25V ; Picc=14W ; bec = ln = 6 A
Quel est le rapport de transformation à vide?
A :8,52 B:0,117 C:0,109 D :1,08
13- On considère le même transformateur, quelles sont les pertes joule nominales?
A:5W B:14W C:9W D :19W
14- Que signifie le symbole Dyn11 sur un transformateur ?
A- Couplage triangle- étoile avec neutre sorti et indice de puissance 11
B- Couplage triangle- étoile avec neutre sorti et indice horaire 11
C- Couplage étoile- étoile avec neutre sorti et indice horaire 11
D- Couplage étoile- triangle avec neutre sorti et indice de puissance 11
15- Que se passe-t-il si on permute les bornes + et — d’un générateur relié à un moteur électrique :
‎la circulation du flux magnétique ne passe plus par le stator principal‏ حم
‎B- le sens de rotation du moteur s’inverse‏
‎C- rien ne se passe
‎EEE
‎Page 2/4

— صفحة 3 —

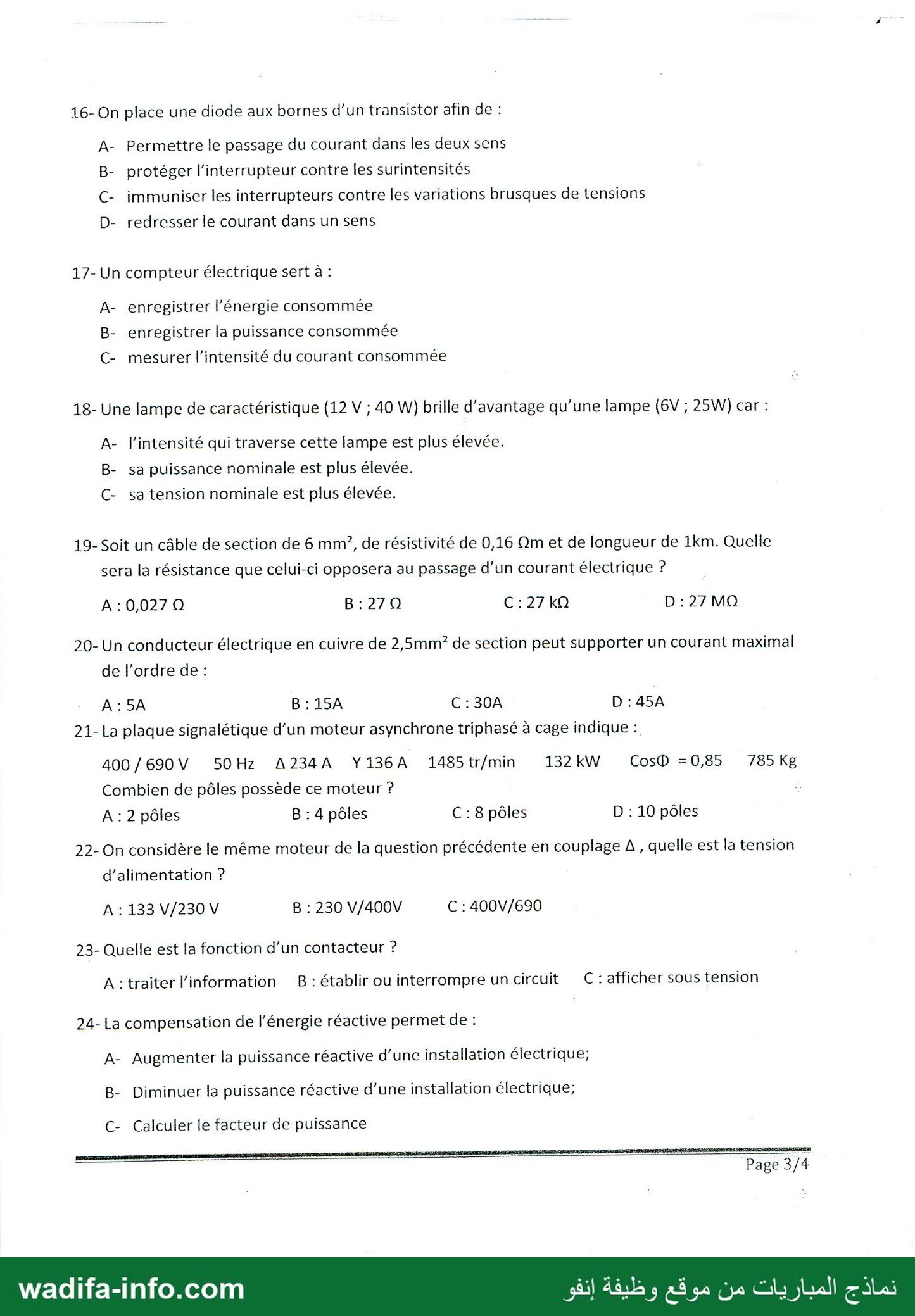

16- On place une diode aux bornes d’un transistor afin de :
A- Permettre le passage du courant dans les deux sens
B- protéger l'interrupteur contre les surintensités
C- immuniser les interrupteurs contre les variations brusques de tensions
D- redresser le courant dans un sens
17- Un compteur électrique sert à :
A- enregistrer l'énergie consommée
B- enregistrer la puissance consommée
C- mesurer l'intensité du courant consommée
18- Une lampe de caractéristique (12 V ; 40 W) brille d'avantage qu’une lampe (6V ; 25W) car :
A- l'intensité qui traverse cette lampe est plus élevée.
B- sa puissance nominale est plus élevée.
C- sa tension nominale est plus élevée.
19- Soit un câble de section de 6 mm?, de résistivité de 0,16 Qm et de longueur de 1km. Quelle
sera la résistance que celui-ci opposera au passage d’un courant électrique ?
A:0,027Q B:27Q C:27KkQ D:27MQ
20- Un conducteur électrique en cuivre de 2,5mm? de section peut supporter un courant maximal
de l'ordre de :
A:5A B:15A C:30A D : 45A
21- La plaque signalétique d’un moteur asynchrone triphasé à cage indique :
400 /690V 500: A234A Y136A 5 tr/min 132 kW Cos® =0,85 785 Kg
Combien de pôles possède ce moteur ?
A : 2 pôles B:4 pôles C:8 pôles D : 10 pôles
22- On considère le même moteur de la question précédente en couplage A , quelle est la tension
d'alimentation ?
A: 133 V/230 V B : 230 V/400V C : 400V/690
23- Quelle est la fonction d’un contacteur ?
A : traiter l'information B : établir ou interrompre un circuit  C: afficher sous tension
24- La compensation de l’énergie réactive permet de :
A- Augmenter la puissance réactive d’une installation électrique;
B- Diminuer la puissance réactive d’une installation électrique;
C- Calculer le facteur de puissance
006000060000
Page 3/4

— صفحة 4 —

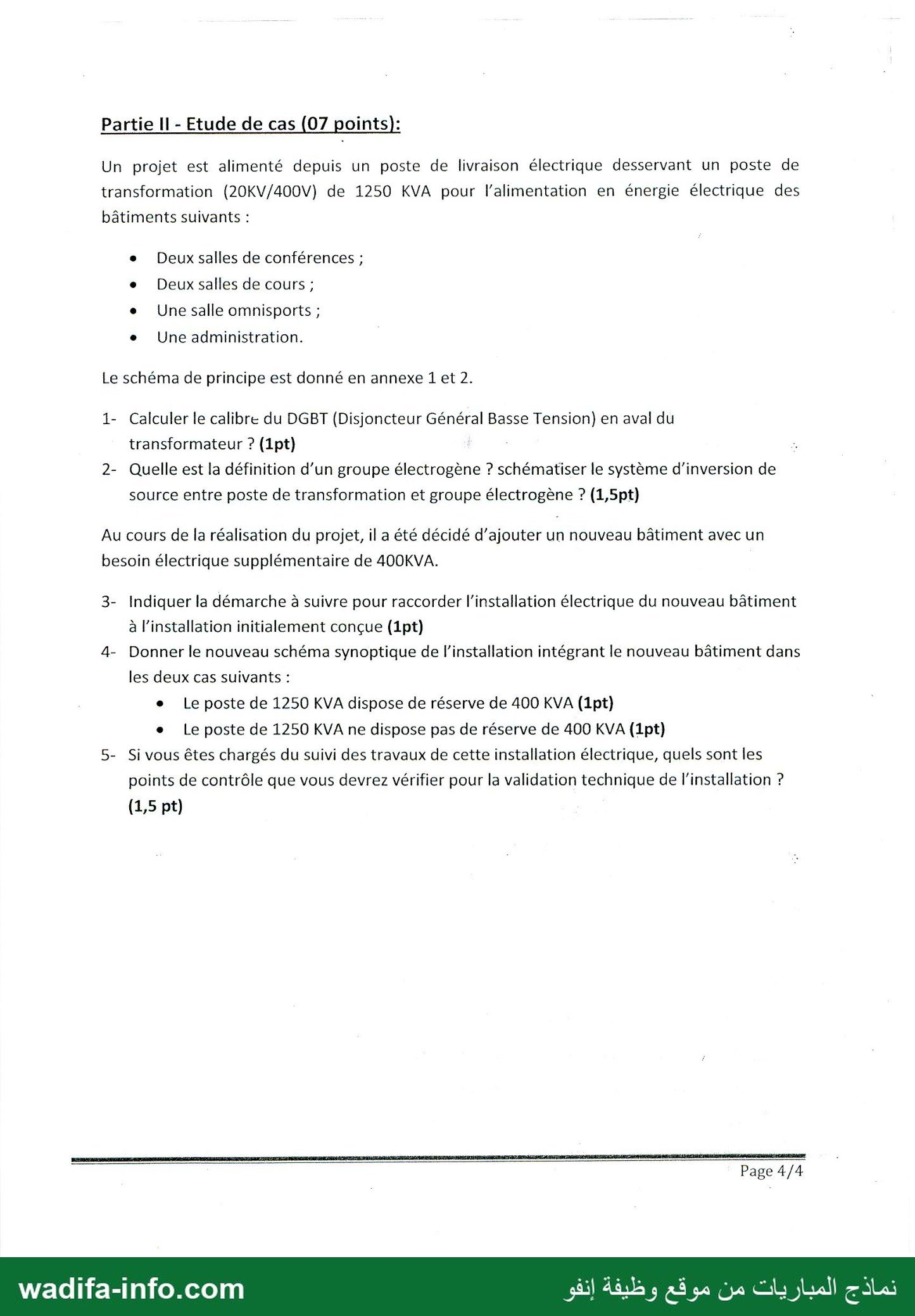

Partie Il - Etude de cas (07 points):
Un projet est alimenté depuis un poste de livraison électrique desservant un poste de
transformation (20KV/400V) de 1250 KVA pour l'alimentation en énergie électrique des
bâtiments suivants :
+ Deux salles de conférences ;
e  Deuxsalles de cours;
+ Une salle omnisports ;
e Une administration.
Le schéma de principe est donné en annexe 1 et 2.
1- Calculer le calibredu DGBT (Disjoncteur Général Basse Tension) en aval du
transformateur ? (1pt)
2- Quelle est la définition d’un groupe électrogène ? schématiser le système d’inversion de
source entre poste de transformation et groupe électrogène ? (1,5pt)
Au cours de la réalisation du projet, il a été décidé d’ajouter un nouveau bâtiment avec un
besoin électrique supplémentaire de 400KVA.
3- Indiquer la démarche à suivre pour raccorder l'installation électrique du nouveau bâtiment
à l'installation initialement conçue (1pt)
4- Donner le nouveau schéma synoptique de l'installation intégrant le nouveau bâtiment dans
les deux cas suivants :
*» _Le poste de 1250 KVA dispose de réserve de 400 KVA (1pt)
*» _Le poste de 1250 KVA ne dispose pas de réserve de 400 KVA (1pt)
5- Si vous êtes chargés du suivi des travaux de cette installation électrique, quels sont les
points de contrôle que vous devrez vérifier pour la validation technique de l'installation ?
(1,5 pt)
Page 4/4

— صفحة 5 —

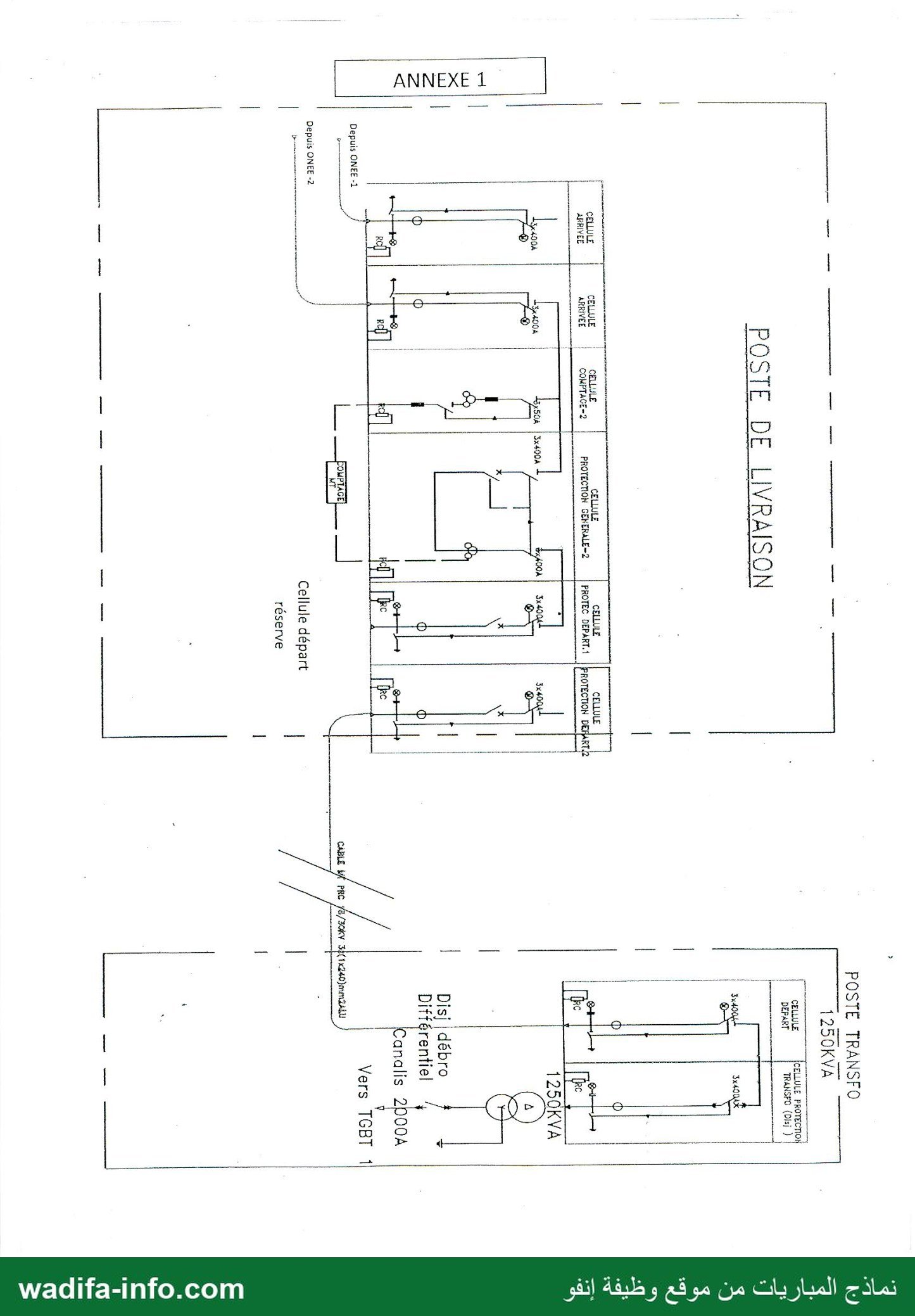

POSTE TRANSFO
PROTECTION
Différentiel
Canalis 2 O0A
| Vers TGBT
DEPART TRAD (D ) |
5 ‏للد وو‎ ١
1250KVA
| ‏مسا‎ CELLULE
|
١
|
3440 340
|
|
|
|
|
|
|
Dis | débro
PRC 78/20 3(1x240)mmaa
- L
POSTE DE LIVRAISON
green es ‏سسب‎
‎| ‏غاللة»‎ | CEUULE | CLVLE CELLULE CELLULE CELLULE
| ARE | ARRIVEE | COMPTAGE-2 PROTECTION GEMERALE-2 | PROTEC DEPART. | PROTECTION DERARTS
‏ا مسبت‎ ٍ ———— :
pAODA 4004 | 508 |3x4004 ‏ألم‎ xd 32x40 |
Fe | |
| ‏ا‎
‎| | ‏ل ل‎
١ |
| | | ‏ان‎
‎+8, +6 | el |
Cal T4 fl QT ‏اي‎
‎١ 4 ‏لم‎ 1 - -
Depuis ONEE -1
Depuis ONEE -2 }
‏ب‎ Cellule départ
réserve
|
ANNEXE 1

— صفحة 6 —

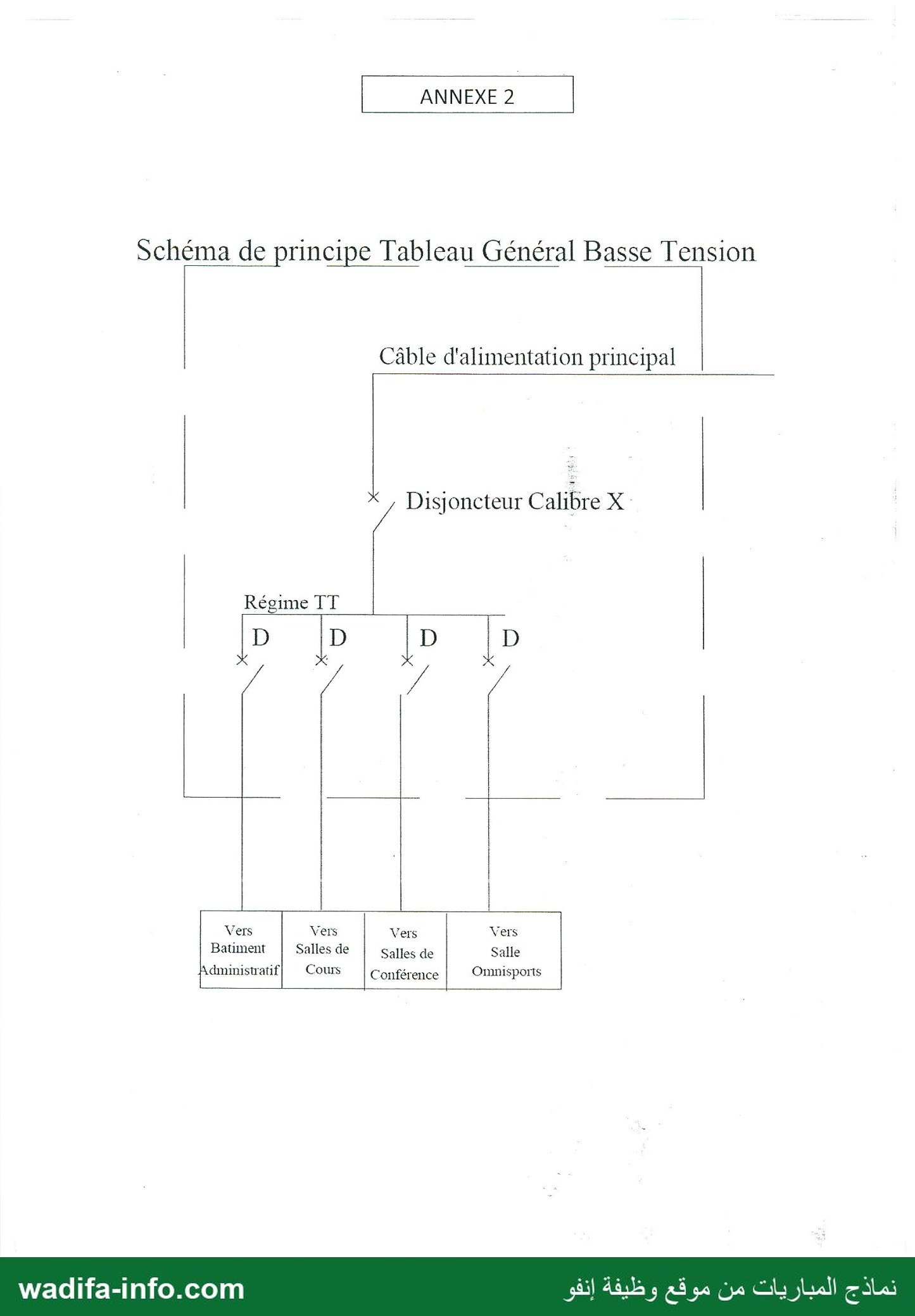

ANNEXE 2
Schéma de principe Tableau Général Basse Tension
Câble d'alimentation principal
* , Disjoncteur Calibre X:
Régime TT
| D [D | D ‏ا‎
‎q X
Vers Vers Vers Vers
Batiment Salles de Salles de Salle
Administratif| Cours | Conférence Omnisports

— صفحة 7 —

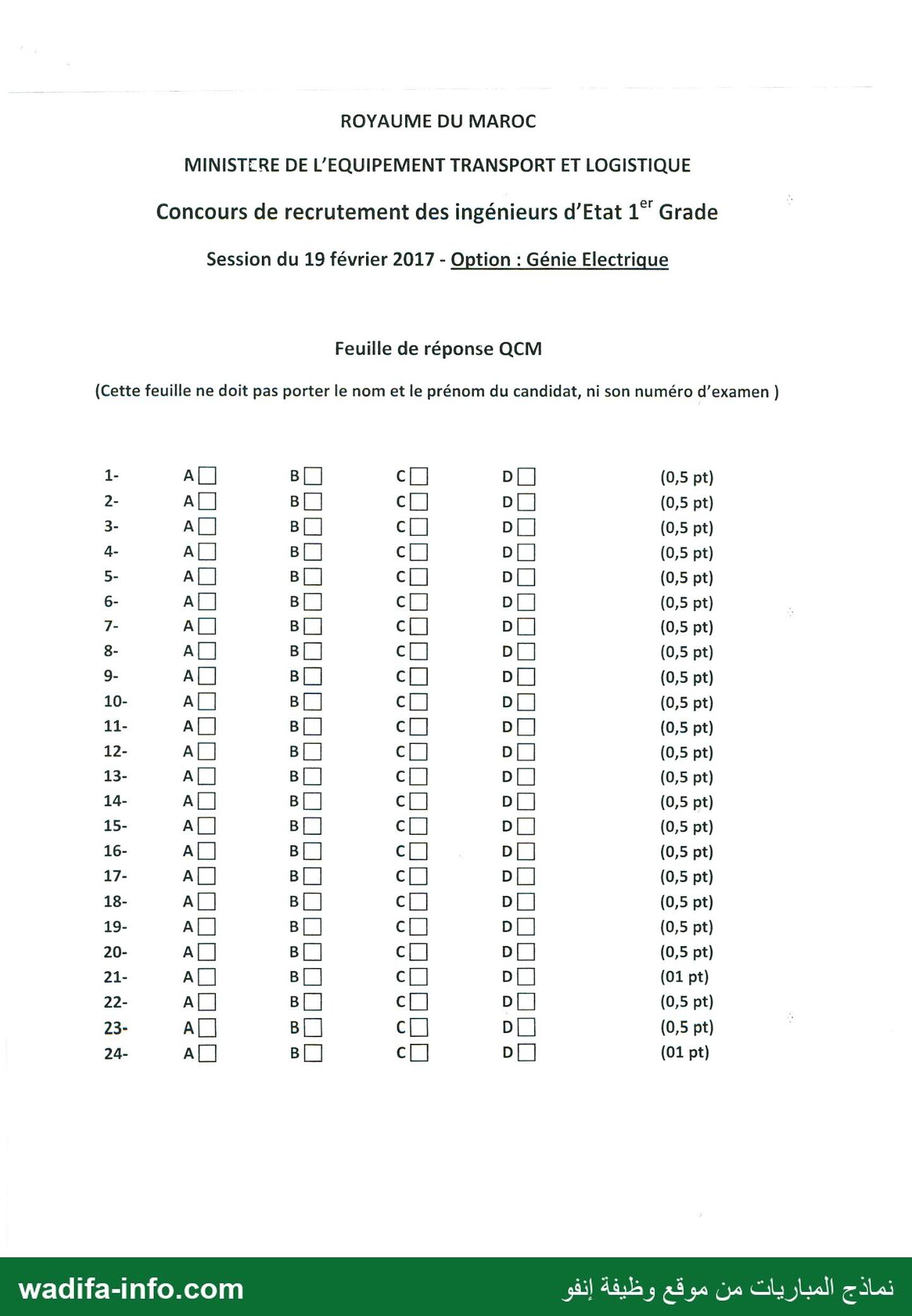

ROYAUME DU MAROC
MINISTERE DE L'EQUIPEMENT TRANSPORT ET LOGISTIQUE
Concours de recrutement des ingénieurs d’Etat 17 Grade
Session du 19 février 2017 - Option : Génie Electrique
Feuille de réponse QCM
(Cette feuille ne doit pas porter le nom et le prénom du candidat, ni son numéro d'examen)
1- AC] B ‏ا‎ D (0,5 pt)
2- A B ‏با‎ 0 (0,5 pt)
3- A B c[] D (0,5 pt)
4- ‏م‎ 8 c D (0,5 pt)
5- A B cf] D[] (0,5 pt)
6- A B ‏نا‎ D (0,5 pt)
7- A B cf] D (0,5 pt)
8- A B ‏با‎ D (0,5 pt)
9- A B c[] D[] (0,5 pt)
10- A B c D (0,5 pt)
11- A B c[] D[] (0,5 pt)
12- A B ‏ع‎ 0 (0,5 pt)
13- A B cl] D (0,5 pt)
14- A B 9 0 (0,5 pt)
15- A B ( D (0,5 pt)
16- A B C D (0,5 pt)
17- A B ‏نا‎ D (0,5 pt)
18- A B ‏ع‎ D[] (0,5 pt)
19- A B 9 0 (0,5 pt)
20- Al B c[] D[] (0,5 pt)
21- A B ‏ع‎ 0 (01 pt)
22- A B ©] D[] (0,5 pt)
23- A B ‏ع‎ © (0,5 pt)
24- Al B[] ‏را‎ D[] (01 pt)
