Ce modèle est l'épreuve écrite du concours de recrutement de techniciens spécialisés (Bac+2) en électromécanique de la Régie Autonome Intercommunale de Distribution d'Eau et d'Électricité d'El Jadida (RADEEJ), session du 19 juin 2022. Durée : 2 heures ; aucun document autorisé ; téléphone interdit. Le sujet compte deux parties : I. Questions de cours (11 pts), 8 questions notées de 1 à 2 points, et II. Exercice (9 pts) : bilan de puissance d'un moteur asynchrone triphasé en 10 questions.
💡 Bilan du moteur asynchrone : dessinez d'abord l'arbre des puissances Pa → (−Pjs, −Pfs) → Ptr → (−Pjr = g·Ptr) → Pm → (−pméca) → Pu. Avec R mesurée entre deux bornes, Pjs = 3/2·R·I², quel que soit le couplage.
I. Questions
- Les trois organes d'un moteur à courant continu : l'inducteur (stator : aimants permanents ou bobines alimentées en continu, qui créent le champ magnétique) ; l'induit (rotor : tôles feuilletées portant des conducteurs dans des encoches, parcourus par le courant et soumis aux forces de Laplace) ; l'ensemble collecteur-balais (lames de cuivre isolées et balais en carbone, qui alimentent l'induit et inversent le courant dans les spires pour garder un couple de même sens).
- Fonctionnement dans les quatre quadrants (plan couple-vitesse) : Q1 : vitesse et couple positifs, moteur en marche avant ; Q2 : vitesse positive et couple négatif, freinage (génératrice) en marche avant ; Q3 : vitesse et couple négatifs, moteur en marche arrière ; Q4 : vitesse négative et couple positif, freinage en marche arrière (par exemple retenue d'une charge en descente). Il faut un convertisseur réversible (hacheur 4 quadrants, variateur avec freinage).
- Modes d'excitation d'une machine synchrone : par aimants permanents au rotor ; par bobinage rotorique alimenté en continu, soit par bagues et balais depuis une source extérieure, soit sans balais (excitatrice tournante et diodes tournantes).
- Inversion du sens de rotation :
- a. Asynchrone triphasé : permuter deux phases de l'alimentation.
- b. Asynchrone monophasé : inverser les connexions de l'enroulement auxiliaire (de démarrage, avec son condensateur) par rapport à l'enroulement principal.
- c. Courant continu : inverser le sens du courant dans l'induit OU dans l'inducteur (pas les deux).
- Non. Le moteur série ne doit pas fonctionner à vide : son flux dépend du courant d'induit. À vide, le courant est faible, donc le flux aussi, et comme n ≈ U/(kΦ), la vitesse augmente dangereusement (emballement). Il doit toujours rester accouplé à sa charge.
- Démarrages d'un moteur asynchrone triphasé : direct ; étoile-triangle ; par résistances (ou inductances) statoriques ; par autotransformateur ; par résistances rotoriques (moteur à rotor bobiné) ; électronique (démarreur progressif, variateur de fréquence).
- Fonction du sectionneur : isoler (séparer) un circuit de sa source d'alimentation, de façon visible et sûre, pour intervenir hors tension. Il s'ouvre à vide : il n'a pas de pouvoir de coupure en charge, mais peut être consigné (cadenassé).
- Oxycoupage : procédé thermochimique de découpe des aciers. (1) Le chalumeau chauffe le métal avec une flamme oxyacétylénique jusqu'à sa température d'amorçage (≈ 1 300 °C, rouge vif). (2) On envoie un jet d'oxygène pur sous pression : le fer brûle (oxydation exothermique). (3) Le jet chasse les oxydes fondus (laitier) et forme la saignée ; on avance régulièrement. Conditions : la température d'oxydation doit être inférieure à celle de fusion, et l'oxyde doit fondre plus bas que le métal. Il convient donc aux aciers non alliés et faiblement alliés, pas à l'inox, à l'aluminium ni à la fonte. Sécurité : clapets anti-retour, bouteilles debout et attachées, lunettes teintées et gants.
II. Exercice : moteur asynchrone triphasé
Données : 230/400 V, 50 Hz, I = 18,5 A, stator en étoile, R = 0,8 Ω entre deux bornes, pertes constantes 1 000 W, n = 1 440 tr/min, cos φ = 0,86, pertes fer au rotor négligées.
- Vitesse de synchronisme et nombre de paires de pôles : ns est la vitesse de synchronisme immédiatement supérieure à 1 440 tr/min, soit ns = 1 500 tr/min ; p = 60·f / ns = 3 000 / 1 500 = 2 paires de pôles.
- Glissement : g = (1 500 − 1 440) / 1 500 = 0,04 = 4 %.
- Puissance absorbée : Pa = √3·U·I·cos φ = 1,732 × 400 × 18,5 × 0,86 ≈ 11 023 W.
- Pertes Joule au stator : Pjs = 3/2·R·I² = 1,5 × 0,8 × 18,5² = 410,7 W.
- Pertes mécaniques : pertes constantes = Pfs + Pméca = 1 000 W, avec Pméca = Pfs, donc Pméca = 500 W (et Pfs = 500 W).
- Puissance transmise au rotor : Ptr = Pa − Pjs − Pfs = 11 023 − 410,7 − 500 ≈ 10 112 W.
- Pertes Joule au rotor : Pjr = g·Ptr = 0,04 × 10 112 ≈ 404,5 W.
- Puissance utile : Pu = Ptr − Pjr − Pméca = 10 112 − 404,5 − 500 ≈ 9 208 W.
- Rendement : η = Pu / Pa = 9 208 / 11 023 ≈ 0,835 = 83,5 %.
- Moment du couple utile : Ω = 2π × 1 440 / 60 ≈ 150,8 rad/s ; Tu = Pu / Ω = 9 208 / 150,8 ≈ 61,1 N·m.
Questions fréquentes : Modèle de concours de recrutement des techniciens spécialisés (Bac+2) en électromécanique — RADEEJ 2022 — Épreuve écrite
Le sujet du concours « Technicien spécialisé » est-il téléchargeable gratuitement ?
Le corrigé est-il inclus avec le sujet du concours « Technicien spécialisé » ?
Quel organisme et quel grade concerne ce sujet ?
De quelle session s'agit-il et dans quelle langue ?
Où trouver d'autres sujets du même concours ?

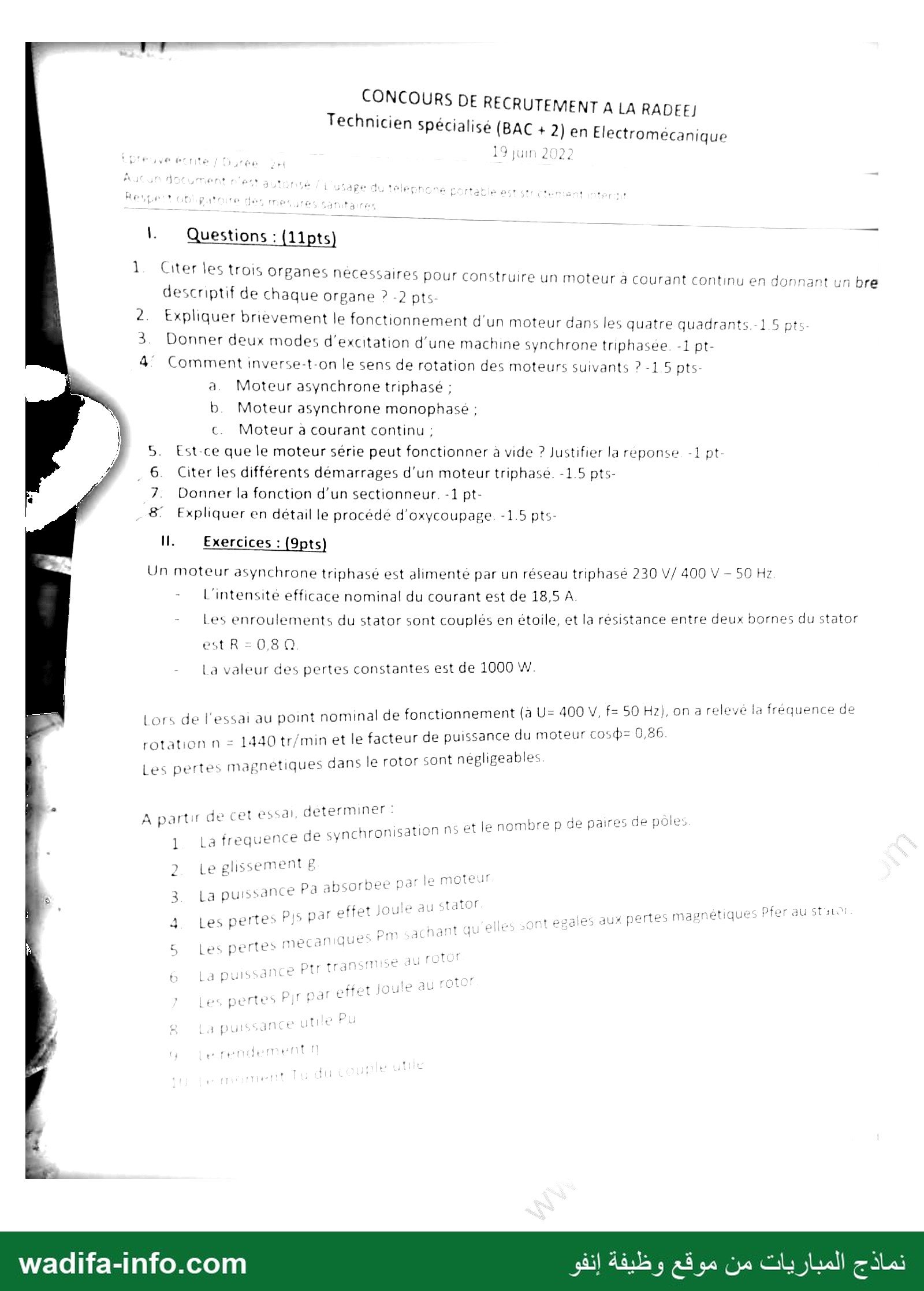

📝 Texte des questions (extrait automatiquement des pages scannées)
