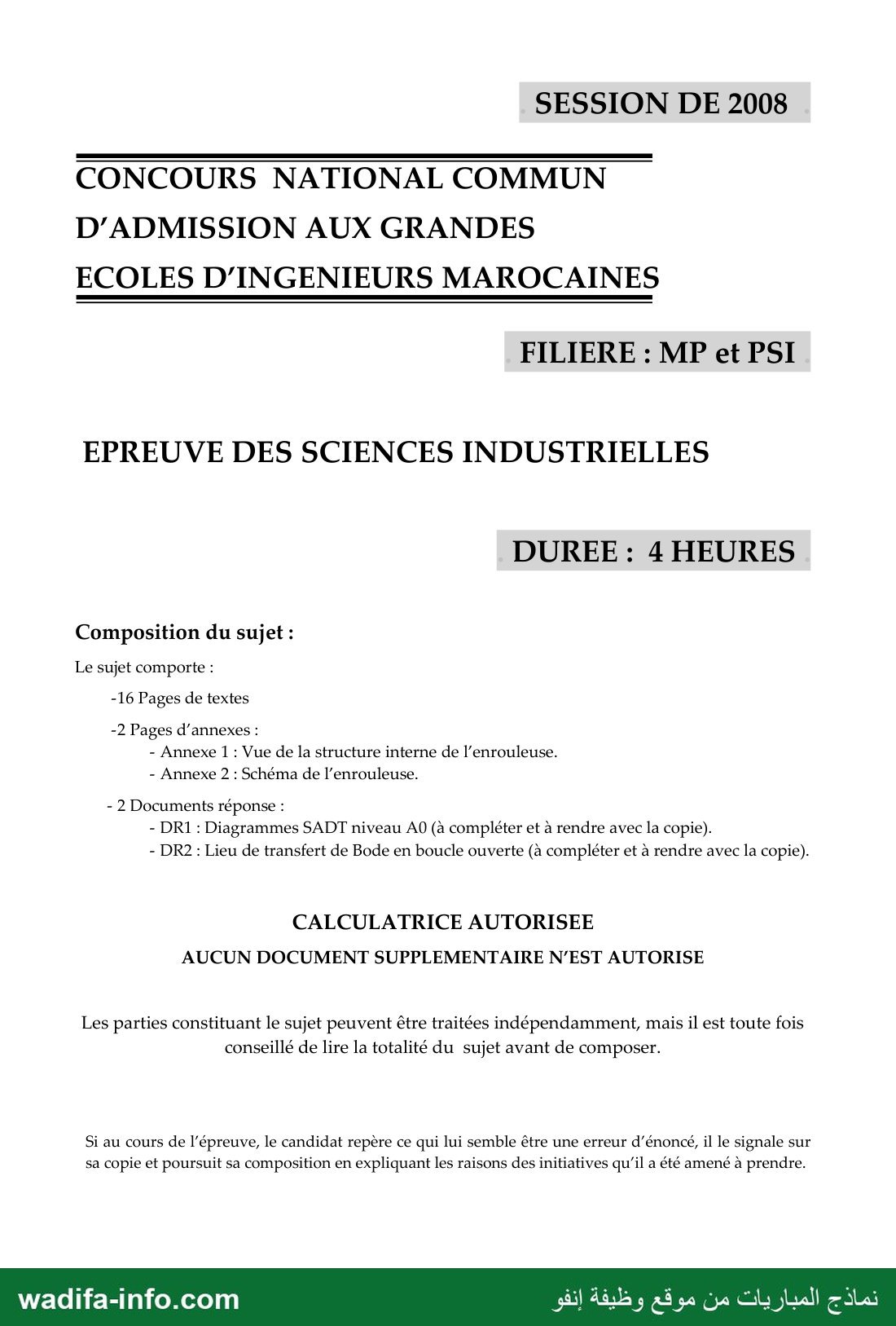

SESSION DE 2008

CONCOURS NATIONAL COMMUN
D'ADMISSION AUX GRANDES
ECOLES D'INGENIEURS MAROCAINES

FILIERE : MP et PSI

EPREUVE DES SCIENCES INDUSTRIELLES

DUREE : 4 HEURES

Composition du sujet :
Le sujet comporte :
-16 Pages de textes

-2 Pages d’annexes :

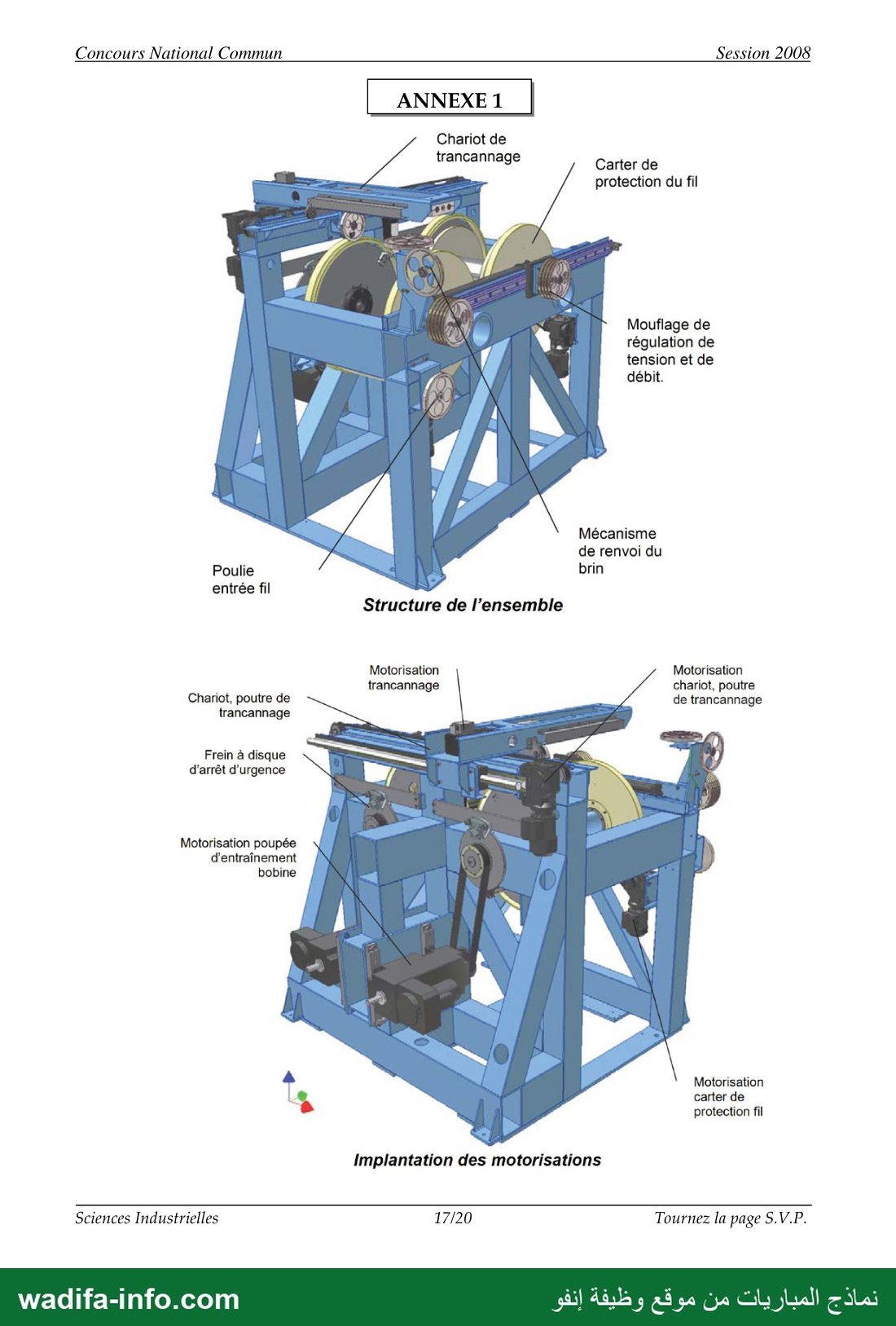

- Annexe 1 : Vue de la structure interne de l’enrouleuse.

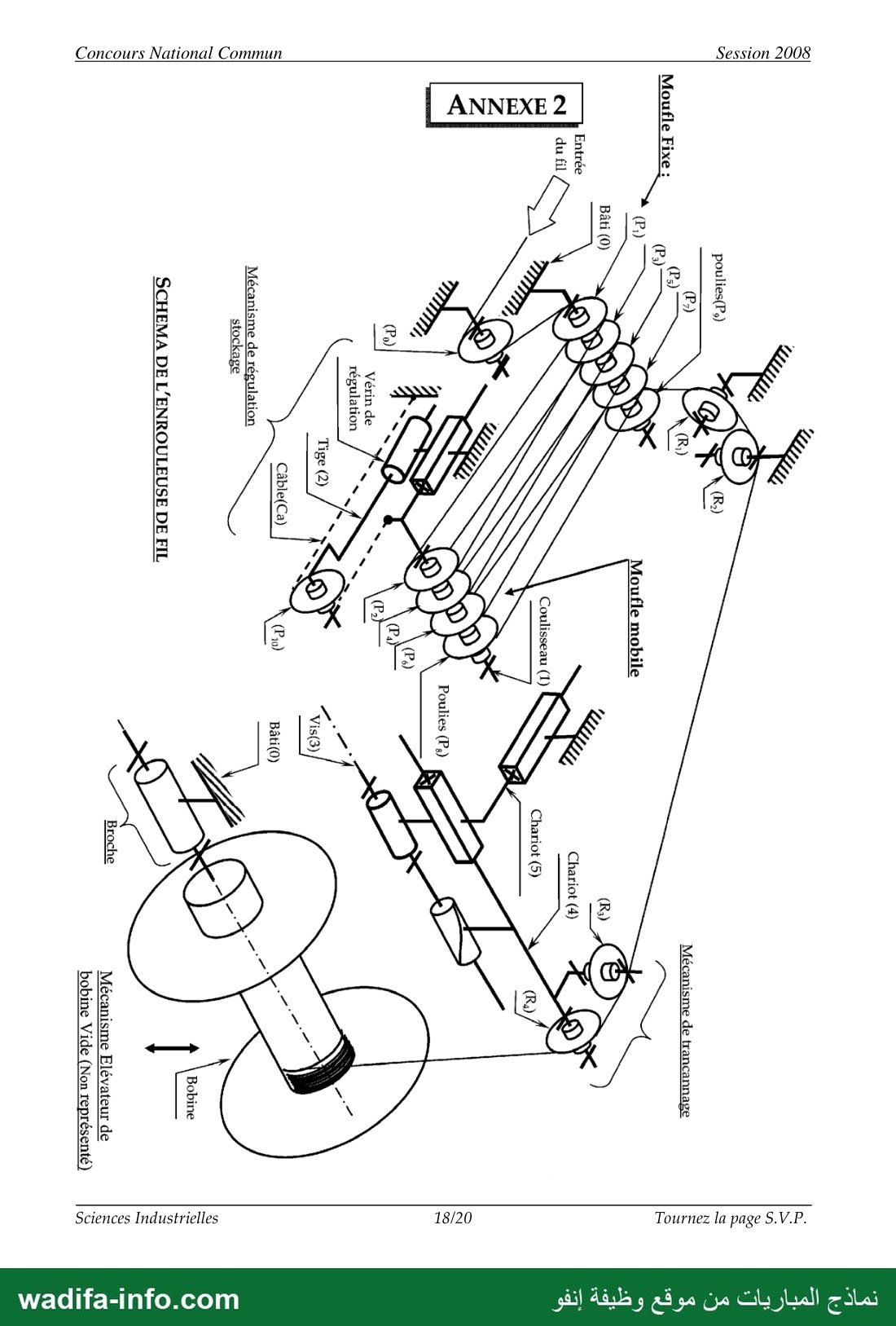

- Annexe 2 : Schéma de l’enrouleuse.

- 2 Documents réponse :

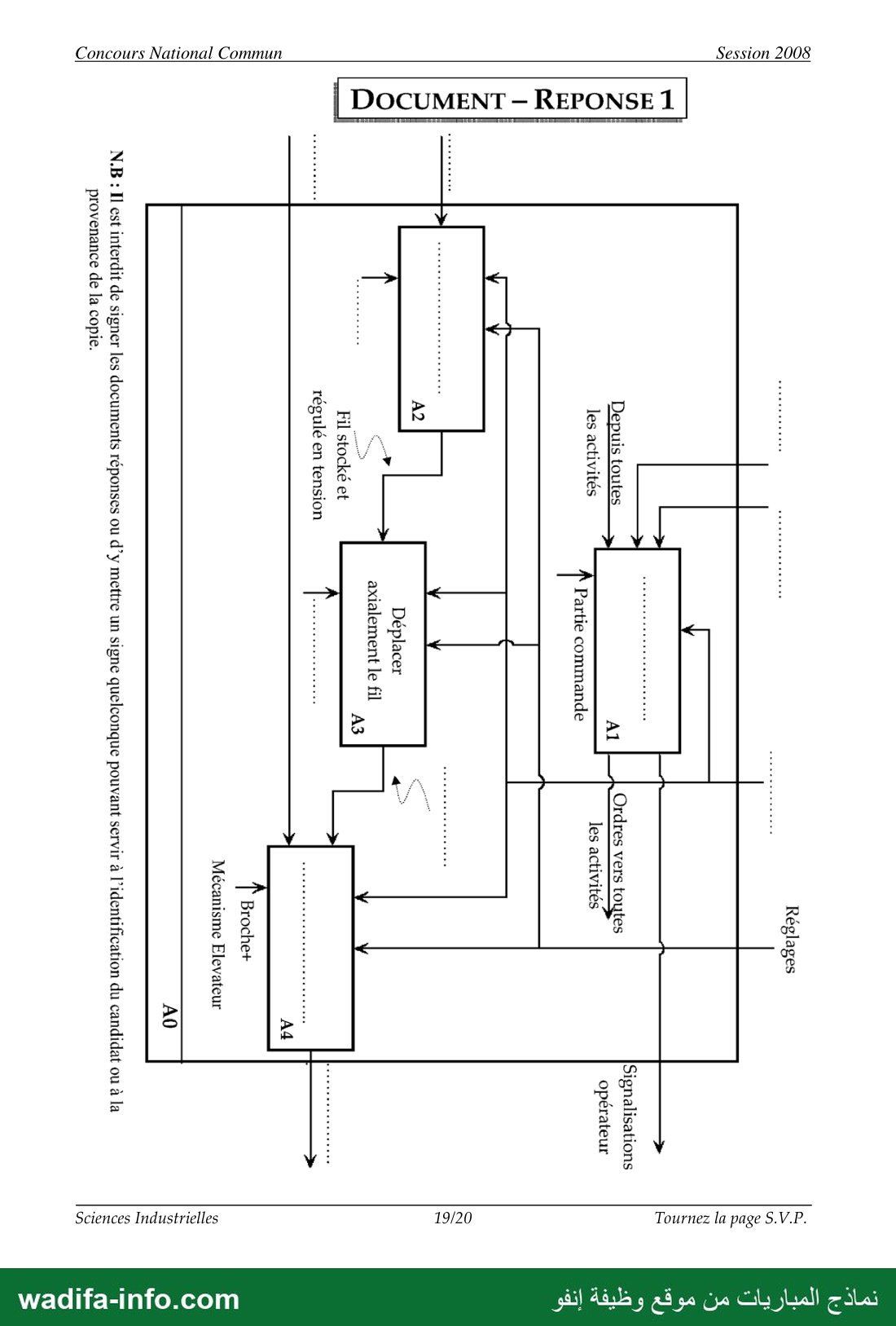

- DR1 : Diagrammes SADT niveau A0 (à compléter et à rendre avec la copie).

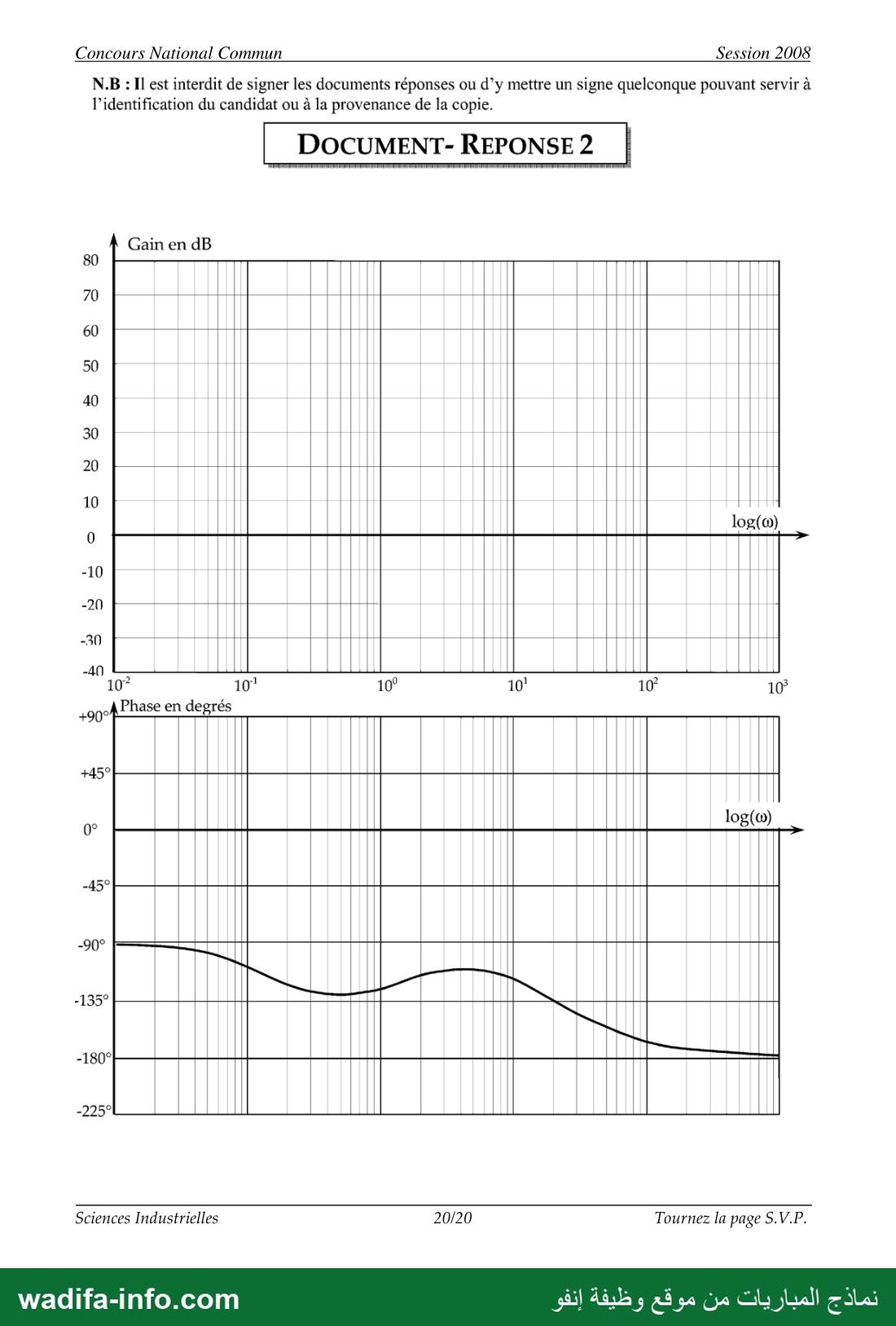

- DR2 : Lieu de transfert de Bode en boucle ouverte (à compléter et à rendre avec la copie).

CALCULATRICE AUTORISEE
AUCUN DOCUMENT SUPPLEMENTAIRE N’EST AUTORISE

Les parties constituant le sujet peuvent être traitées indépendamment, mais il est toute fois
conseillé de lire la totalité du sujet avant de composer.

Si au cours de l'épreuve, le candidat repère ce qui lui semble être une erreur d’énoncé, il le signale sur
sa copie et poursuit sa composition en expliquant les raisons des initiatives qu’il a été amené à prendre.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 2 —
Concours National Commun Session 2008

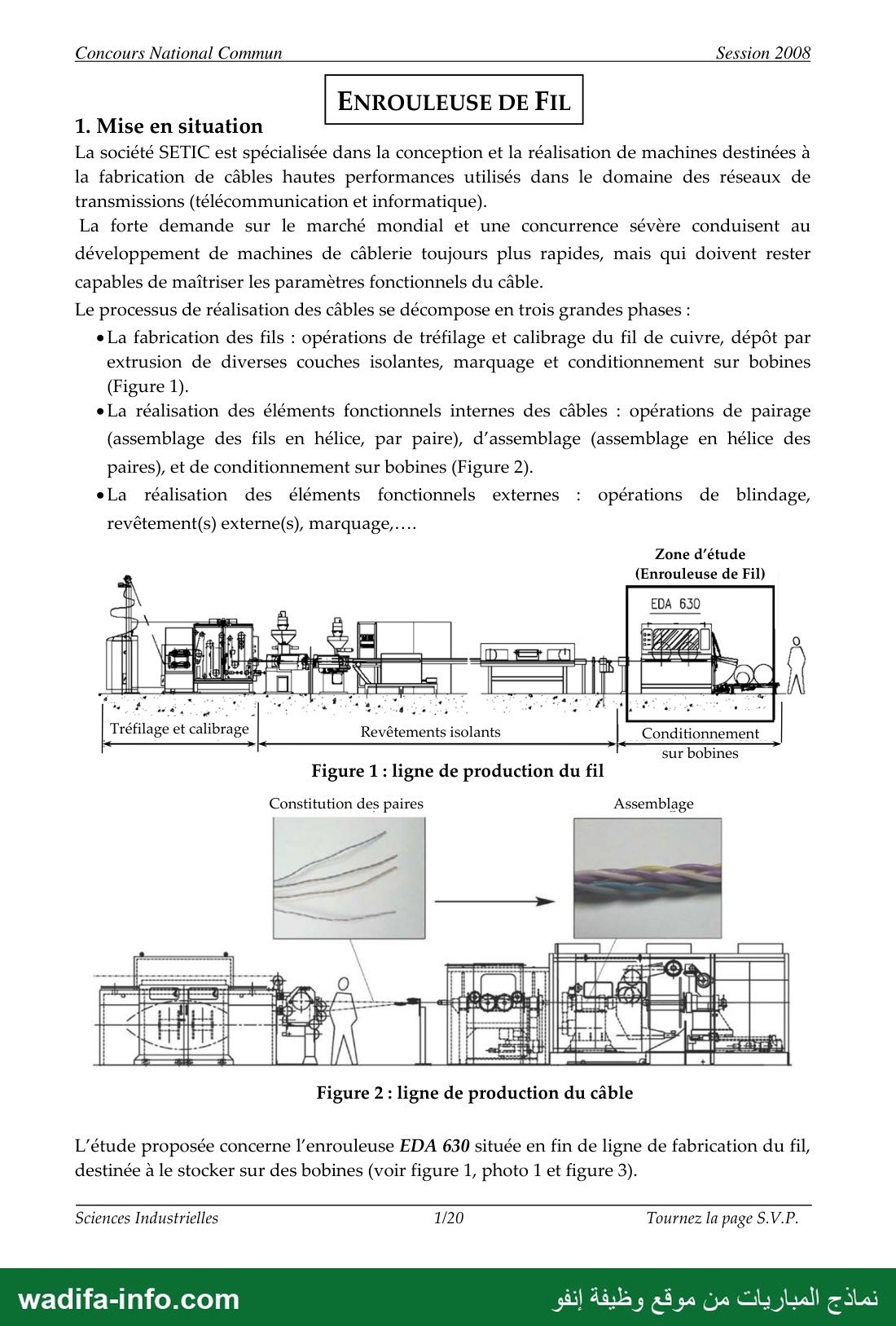

ENROULEUSE DE FIL
1. Mise en situation

La société SETIC est spécialisée dans la conception et la réalisation de machines destinées à
la fabrication de câbles hautes performances utilisés dans le domaine des réseaux de
transmissions (télécommunication et informatique).

La forte demande sur le marché mondial et une concurrence sévère conduisent au
développement de machines de câblerie toujours plus rapides, mais qui doivent rester
capables de maîtriser les paramètres fonctionnels du câble.

Le processus de réalisation des câbles se décompose en trois grandes phases :

e La fabrication des fils : opérations de tréfilage et calibrage du fil de cuivre, dépôt par
extrusion de diverses couches isolantes, marquage et conditionnement sur bobines
(Figure 1).

e La réalisation des éléments fonctionnels internes des câbles : opérations de pairage
(assemblage des fils en hélice, par paire), d'assemblage (assemblage en hélice des
paires), et de conditionnement sur bobines (Figure 2).

eLa réalisation des éléments fonctionnels externes : opérations de blindage,

revêtement(s) externe(s), marquage,

Zone d'étude
(Enrouleuse de Fil)

‎Conditionnement |‏ حا لي
‎sur bobines‏

‎Constitution des paires Assemblage

‎Tréfilage et calibrage

‎Figure 1 : ligne de production du fil

‎›| parie 4 ee 3.

‏بم حم اشام و

‎Figure 2 : ligne de production du câble

‎L'étude proposée concerne l'enrouleuse EDA 630 située en fin de ligne de fabrication du fil,
destinée à le stocker sur des bobines (voir figure 1, photo 1 et figure 3).

‎Sciences Industrielles 1/20 Tournez la page S.V.P.

‏نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 3 —
Concours National Commun Session 2008

@MAPRE
NA GAUDER GROUP

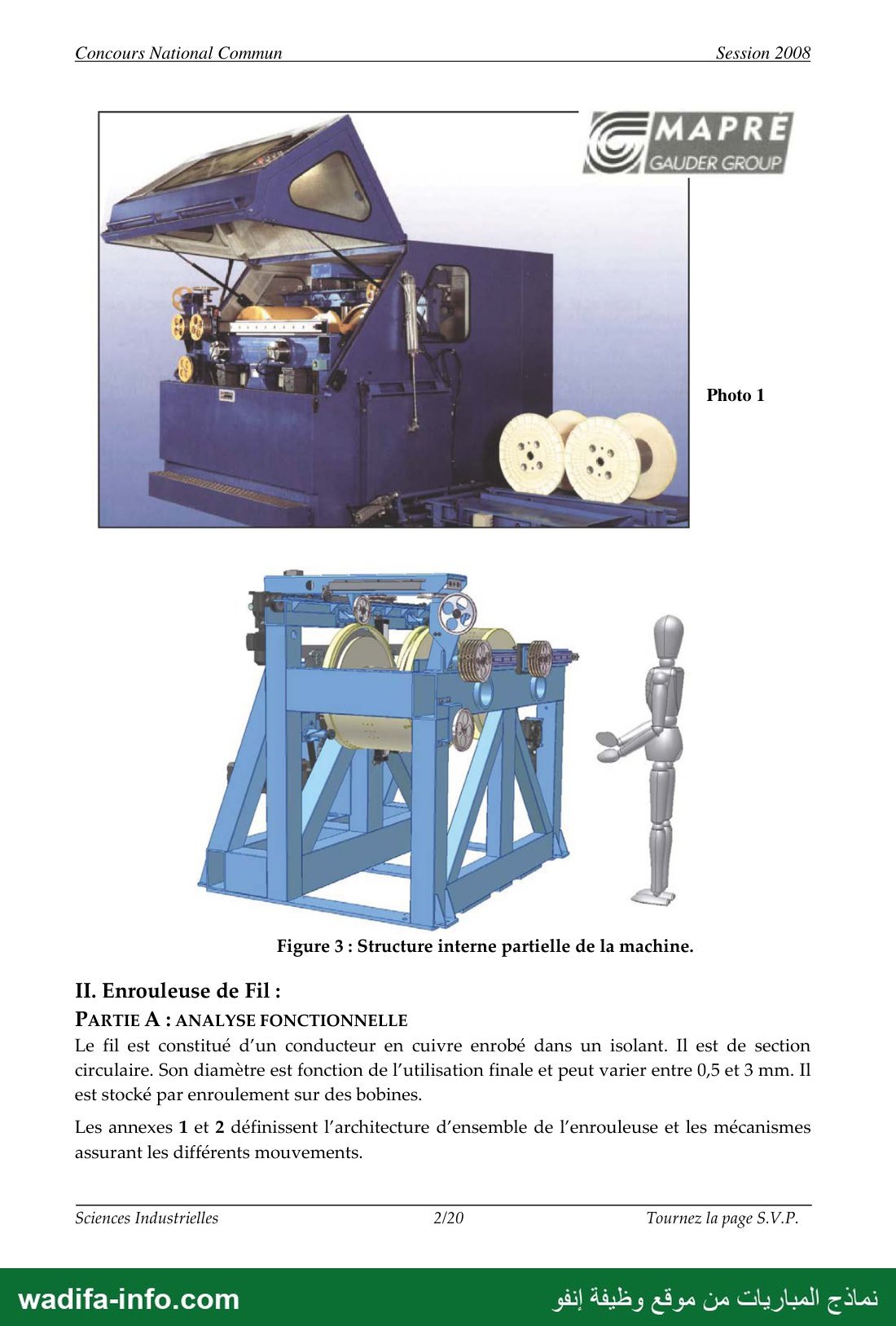

Photo 1

Figure 3 : Structure interne partielle de la machine.

11. Enrouleuse de Fil :

PARTIE À : ANALYSE FONCTIONNELLE

Le fil est constitué d’un conducteur en cuivre enrobé dans un isolant. Il est de section
circulaire. Son diamètre est fonction de l’utilisation finale et peut varier entre 0,5 et 3 mm. Il
est stocké par enroulement sur des bobines.

Les annexes 1 et 2 définissent l'architecture d’ensemble de l’enrouleuse et les mécanismes
assurant les différents mouvements.

Sciences Industrielles 2/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

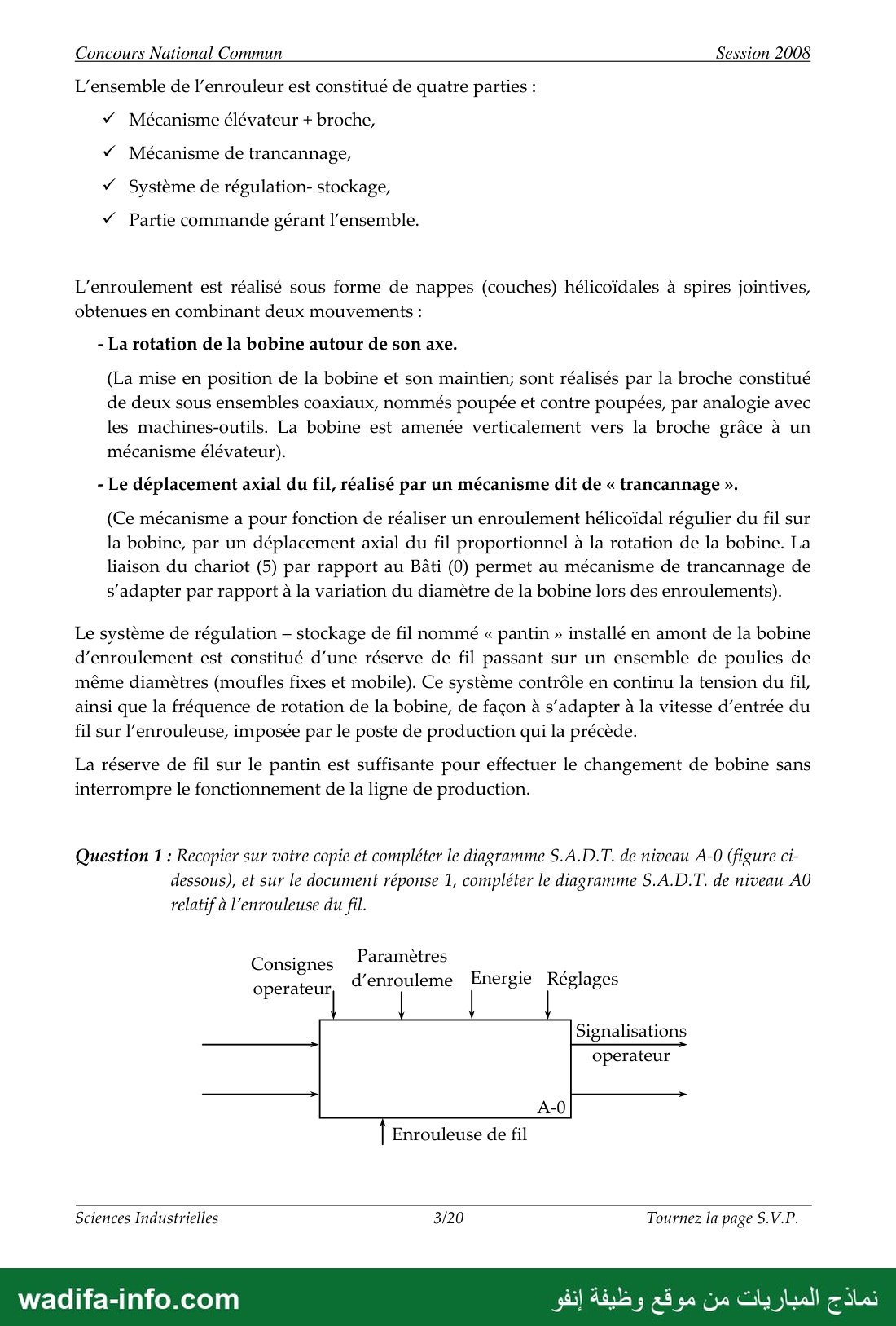

— صفحة 4 —
Concours National Commun Session 2008
L'ensemble de l’enrouleur est constitué de quatre parties :

y Mécanisme élévateur + broche,

y Mécanisme de trancannage,
Ÿ Système de régulation- stockage,

Partie commande gérant l’ensemble.

L’enroulement est réalisé sous forme de nappes (couches) hélicoïdales à spires jointives,
obtenues en combinant deux mouvements :

- La rotation de la bobine autour de son axe.

(La mise en position de la bobine et son maintien; sont réalisés par la broche constitué
de deux sous ensembles coaxiaux, nommés poupée et contre poupées, par analogie avec
les machines-outils. La bobine est amenée verticalement vers la broche grâce à un
mécanisme élévateur).

- Le déplacement axial du fil, réalisé par un mécanisme dit de « trancannage ».

(Ce mécanisme a pour fonction de réaliser un enroulement hélicoïdal régulier du fil sur
la bobine, par un déplacement axial du fil proportionnel à la rotation de la bobine. La
liaison du chariot (5) par rapport au Bâti (0) permet au mécanisme de trancannage de
s'adapter par rapport à la variation du diamètre de la bobine lors des enroulements).

Le système de régulation — stockage de fil nommé « pantin » installé en amont de la bobine
d’enroulement est constitué d’une réserve de fil passant sur un ensemble de poulies de
même diamètres (moufles fixes et mobile). Ce système contrôle en continu la tension du fil,
ainsi que la fréquence de rotation de la bobine, de façon à s'adapter à la vitesse d’entrée du
fil sur l’enrouleuse, imposée par le poste de production qui la précède.

La réserve de fil sur le pantin est suffisante pour effectuer le changement de bobine sans
interrompre le fonctionnement de la ligne de production.

Question 1 : Recopier sur votre copie et compléter le diagramme S.A.D.T. de niveau A-0 (figure ci-
dessous), et sur le document réponse 1, compléter le diagramme S.A.D.T. de niveau AO
relatif à l’enrouleuse du fil.

Consignes Paramètres 1 es ‏مز‎
‎, nergie
operateur d’enrouleme 8 églages
Signalisations
operateur

Enrouleuse de fil

Sciences Industrielles 3/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 5 —
Concours National Commun Session 2008

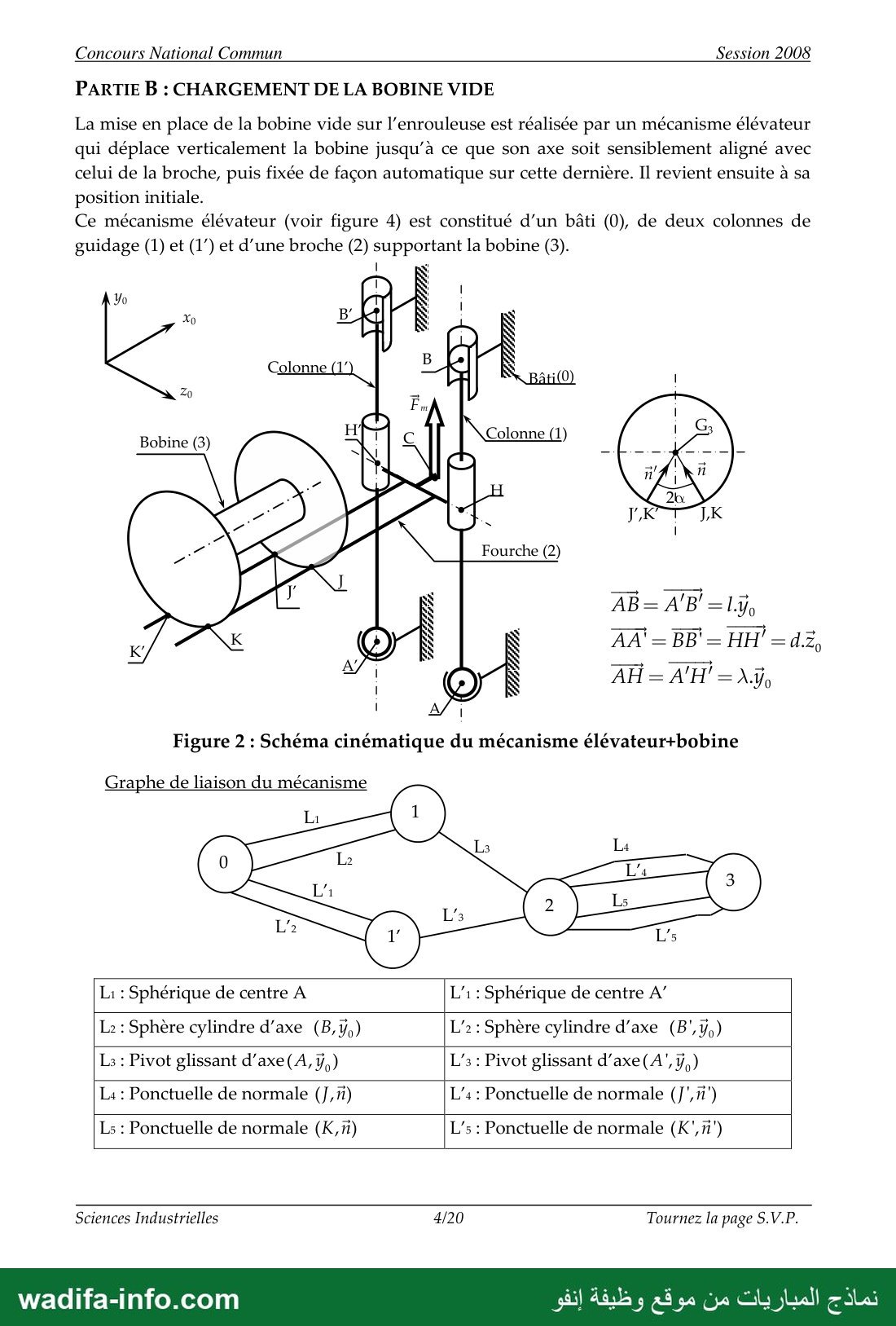

PARTIE B : CHARGEMENT DE LA BOBINE VIDE

La mise en place de la bobine vide sur l’enrouleuse est réalisée par un mécanisme élévateur
qui déplace verticalement la bobine jusqu’à ce que son axe soit sensiblement aligné avec
celui de la broche, puis fixée de façon automatique sur cette dernière. Il revient ensuite à sa
position initiale.

Ce mécanisme élévateur (voir figure 4) est constitué d’un bâti (0), de deux colonnes de
guidage (1) et (1”) et d’une broche (2) supportant la bobine (3).

0 M 8 2 ' 35 | | 8

Colonne (1’

7

Hs 9 Colonne (1)

0

Fourche (2)

Bobine (3)

7

را نري

k 0 8 AA ‘= 33 - 1111 -
; 62 AH = 4/11 - ‏ول‎

A/ 1
Figure 2 : Schéma cinématique du mécanisme élévateur+bobine

Graphe de liaison du mécanisme

Li : Sphérique de centre A 1: Sphérique de centre A”

La : Sphère cylindre d’axe (B,ÿy,) : Sphère cylindre d’axe (B',y,)

La : Pivot glissant d’axe(A,ÿ,) : Pivot glissant d’axe(A',ÿ,)

La : Ponctuelle de normale (J,i) 4 : Ponctuelle de normale (J',")
Ls : Ponctuelle de normale (K,ñ) 1/5 : Ponctuelle de normale (K',")
Sciences Industrielles 4/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 6 —
Concours National Commun Session 2008

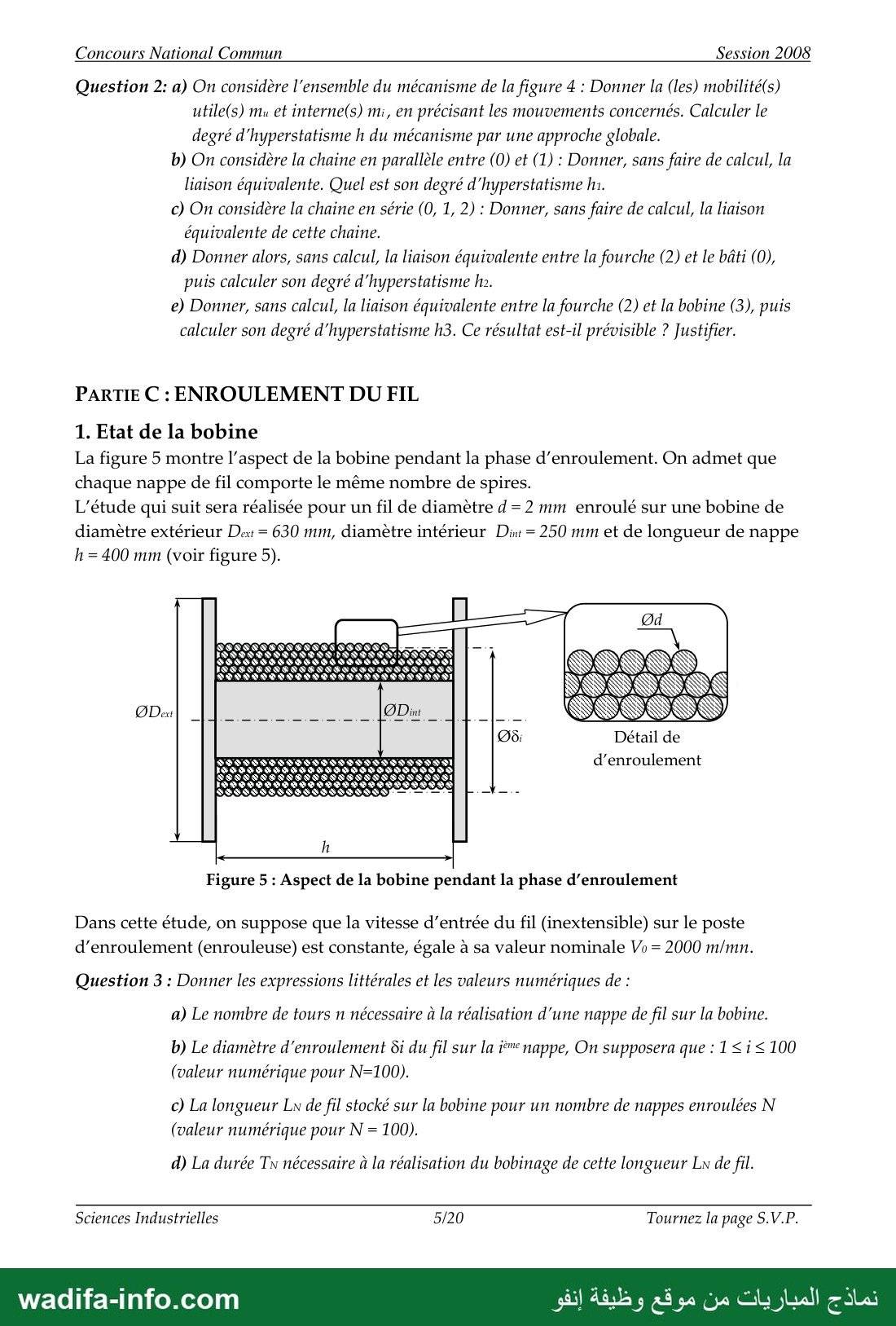

Question 2: a) On considère l'ensemble du mécanisme de la figure 4 : Donner la (les) mobilité(s)
utile(s) mu et interne(s) mi, en précisant les mouvements concernés. Calculer le
degré d'hyperstatisme h du mécanisme par une approche globale.

b) On considère la chaine en parallèle entre (0) et (1) : Donner, sans faire de calcul, la
liaison équivalente. Quel est son degré d’hyperstatisme ha.

c) On considère la chaine en série (0, 1, 2) : Donner, sans faire de calcul, la liaison
équivalente de cette chaine.

d) Donner alors, sans calcul, la liaison équivalente entre la fourche (2) et le bâti (0),
puis calculer son degré d'hyperstatisme 12

e) Donner, sans calcul, la liaison équivalente entre la fourche (2) et la bobine (3), puis
calculer son degré d'hyperstatisme h3. Ce résultat est-il prévisible ? Justifier.

PARTIE C : ENROULEMENT DU FIL
1. Etat de la bobine

La figure 5 montre l'aspect de la bobine pendant la phase d’enroulement. On admet que
chaque nappe de fil comporte le même nombre de spires.

L'étude qui suit sera réalisée pour un fil de diamètre d=2 mm enroulé sur une bobine de
diamètre extérieur Dev = 630 mm, diamètre intérieur Din = 250 mm et de longueur de nappe
h = 400 mm (voir figure 5).

Figure 5 : Aspect de la bobine pendant la phase d’enroulement
Dans cette étude, on suppose que la vitesse d’entrée du fil (inextensible) sur le poste
d’enroulement (enrouleuse) est constante, égale à sa valeur nominale Vo = 2000 m/mn.
Question 3 : Donner les expressions littérales et les valeurs numériques de :
a) Le nombre de tours n nécessaire à la réalisation d'une nappe de fil sur la bobine.

b) Le diamètre d'enroulement 5i du fil sur la i*"e nappe, On supposera que :1 ‹i ‹ 100
(valeur numérique pour N=100).

c) La longueur Lu de fil stocké sur la bobine pour un nombre de nappes enroulées N
(valeur numérique pour N = 100).

d) La durée Tn nécessaire à la réalisation du bobinage de cette longueur Lu de fil.

Sciences Industrielles 5/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 7 —
Concours National Commun Session 2008

e) Les valeurs mini et maxi de la vitesse de rotation ws de la bobine par rapport au bâti,

au cours du cycle d'enroulement de la longueur Ln.

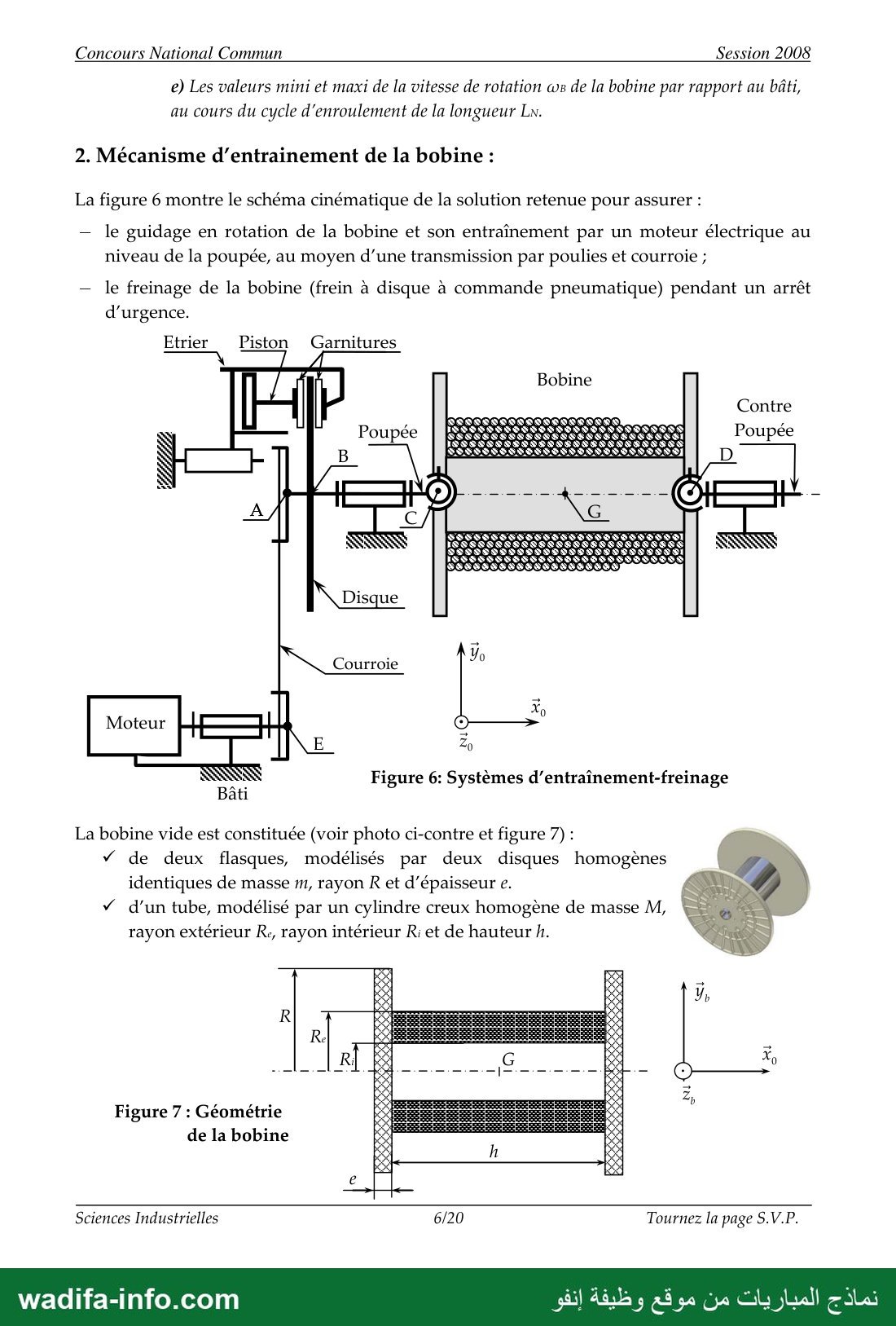

2. Mécanisme d’entrainement de la bobine :

La figure 6 montre le schéma cinématique de la solution retenue pour assurer :

— le guidage en rotation de la bobine et son entraînement par un moteur électrique au
niveau de la poupée, au moyen d’une transmission par poulies et courroie ;

— le freinage de la bobine (frein à disque à commande pneumatique) pendant un arrêt

d'urgence.
Etrier Piston Garnitures

Contre
Poupée
8 Au
mr co
4
Courroie vo
Moteur HE ,
SSSSS Figure 6: Systèmes d’entraînement-freinage

Bâti
La bobine vide est constituée (voir photo ci-contre et figure 7) :

v de deux flasques, modélisés par deux disques homogènes

identiques de masse m, rayon R et d'épaisseur ©
7 d’un tube, modélisé par un cylindre creux homogène de masse M,

rayon extérieur Re, rayon intérieur Ri et de hauteur h.

54 1
2
Figure 7 : Géométrie
de la bobine
6/20 Tournez la page S.V.P.

Sciences Industrielles

نماذج المباريات من موقع وظيفة إنفو

wadifa-info.com

— صفحة 8 —
Concours National Commun Session 2008

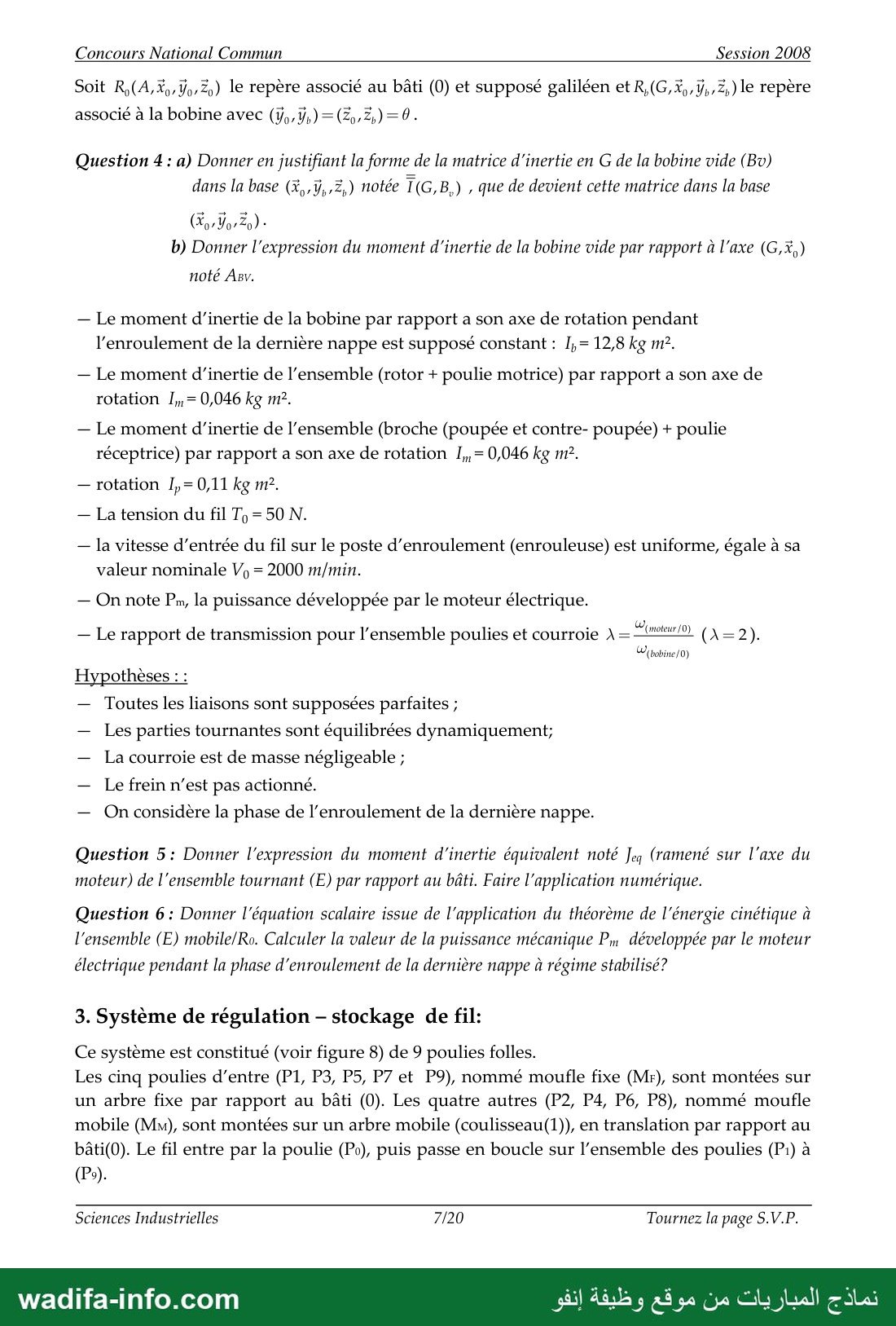

Soit R,(A,X% Vo, ) le repère associé au bâti (0) et supposé galiléen et R,(G,X%,,7ÿ,,Z,) le repère

associé à la bobine avec (ÿ,,ÿ,) =(2p,2,)=0.

Question 4 : a) Donner en justifiant la forme de la matrice d'inertie en G de la bobine vide (Bv)
dans la base (&,,ÿ,.2,) notée T(G,B,) , que de devient cette matrice dans la base

لملا
‎b) Donner l'expression du moment d'inertie de la bobine vide par rapport à l'axe (G,*,)‏

noté Asv.

— Le moment d'inertie de la bobine par rapport a son axe de rotation pendant
l’enroulement de la dernière nappe est supposé constant : I,= 12,8 kg m?.

— Le moment d'inertie de l’ensemble (rotor + poulie motrice) par rapport a son axe de
rotation I,, = 0,046 kg m?.

— Le moment d’inertie de l’ensemble (broche (poupée et contre- poupée) + poulie
réceptrice) par rapport a son axe de rotation I,, = 0,046 kg 112.

— rotation I,= 0,11 kg m?,

— La tension du fil T, =50 N.

— la vitesse d'entrée du fil sur le poste d’enroulement (enrouleuse) est uniforme, égale à sa
valeur nominale V, = 2000 m/min.

— On note Pn, la puissance développée par le moteur électrique.

— Le rapport de transmission pour l’ensemble poulies et courroie À = ‏لسسع‎ (\=2).
Wibobine/0)

Hypothèses : :

— Toutes les liaisons sont supposées parfaites ;

— Les parties tournantes sont équilibrées dynamiquement;
— La courroie est de masse négligeable ;

— Le frein n’est pas actionné.

— On considère la phase de l'enroulement de la dernière nappe.

Question 5: Donner l'expression du moment d'inertie équivalent noté ‏و[‎ (ramené sur l'axe du
moteur) de l'ensemble tournant (E) par rapport au bâti. Faire l'application numérique.

Question 6 : Donner l'équation scalaire issue de l'application du théorème de l'énergie cinétique à
l'ensemble (E) mobile/Ro. Calculer la valeur de la puissance mécanique Pm développée par le moteur
électrique pendant la phase d'enroulement de la dernière nappe à régime stabilisé?

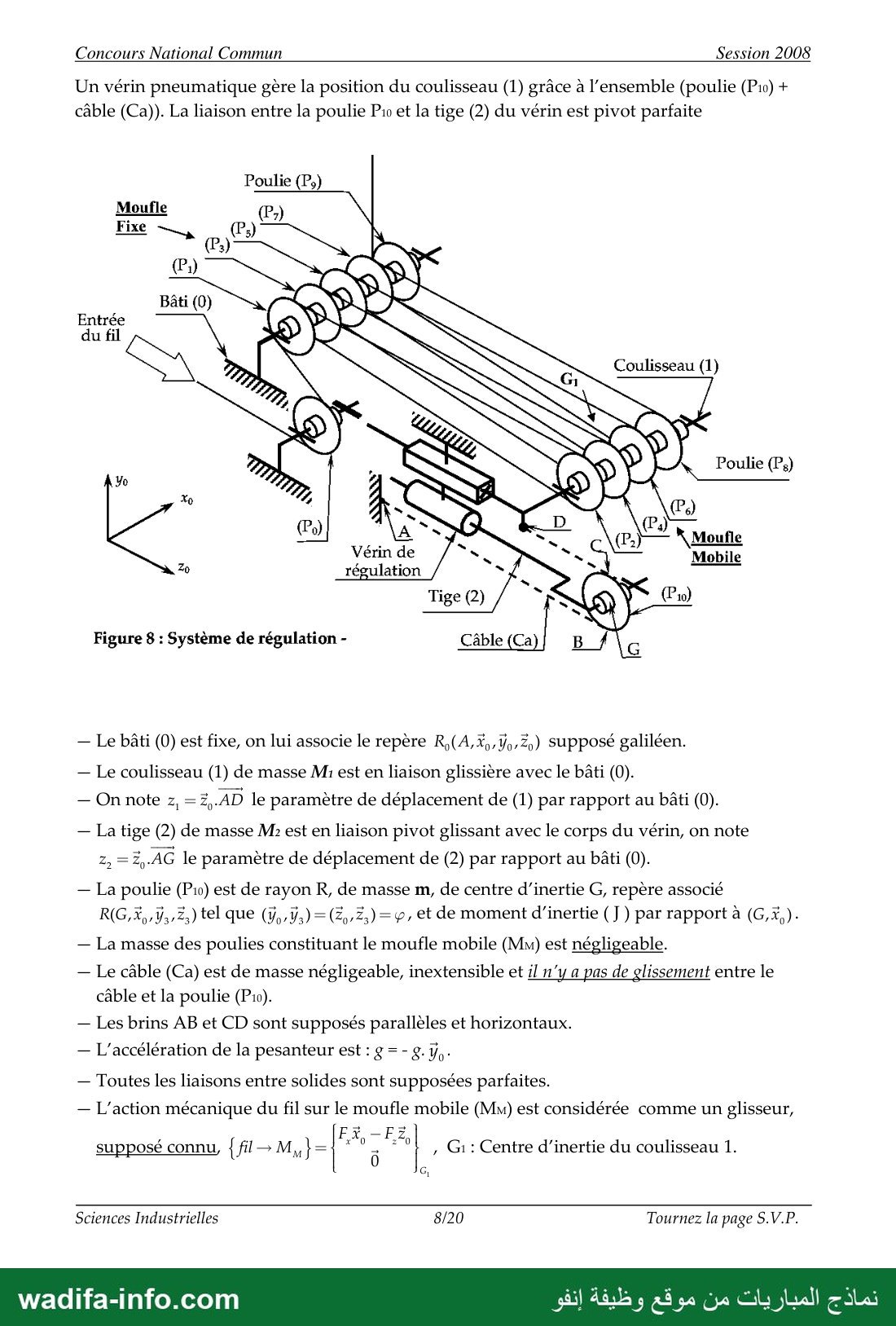

3. Système de régulation — stockage de fil:

Ce système est constitué (voir figure 8) de 9 poulies folles.

Les cinq poulies d’entre (P1, P3, P5, P7 et P9), nommé moufle fixe (Mr), sont montées sur
un arbre fixe par rapport au bâti (0). Les quatre autres (P2, P4, P6, P8), nommé moufle
mobile (Mu), sont montées sur un arbre mobile (coulisseau(1)), en translation par rapport au
bâti(0). Le fil entre par la poulie (Po), puis passe en boucle sur l’ensemble des poulies (P1) à

Sciences Industrielles 7/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 9 —
Concours National Commun Session 2008

Un vérin pneumatique gère la position du coulisseau (1) grâce à l’ensemble (poulie (P10) +
câble (Ca)). La liaison entre la poulie ‏فظ‎ et la tige (2) du vérin est pivot parfaite

Poulie (P;)
Moufle (P,)
T4 ‏ل الي كاري‎
(P) 9 Ÿ

Entrée

du fil 5

Coulisseau (1)

Yo ‏ع‎
‎Xo ; NS , N 0 )
6
‏ل‎ D P
(Po) As G S 0 2 X Moufle
Vérin de › sa Mobile
Zo régulation a À =
‎Figure 8 : Système de régulation - Câble (Ca B G

— Le bâti (0) est fixe, on lui associe le repère R,(A,%Y0-Z0) supposé galiléen.

— Le coulisseau (1) de masse M: est en liaison glissière avec le bâti (0).

— On note z, =Z, AD le paramètre de déplacement de (1) par rapport au bâti (0).

— La tige (2) de masse M2 est en liaison pivot glissant avec le corps du vérin, on note
‏وح‎ AG le paramètre de déplacement de (2) par rapport au bâti (0).

— La poulie (P10) est de rayon R, de masse m, de centre d'inertie G, repère associé
R(G,%,,Y,,Z,) tel que (ÿ,,ÿ,) = (2,24) = ‏رد‎ et de moment d'inertie ( [ ) par rapport à (G, Ÿ,)-

— La masse des poulies constituant le moufle mobile (Mm) est négligeable.

— Le câble (Ca) est de masse négligeable, inextensible et il ny a pas de glissement entre le
câble et la poulie (P10).

— Les brins AB et CD sont supposés parallèles et horizontaux.

— L'accélération de la pesanteur est : g = - g. y, -

— Toutes les liaisons entre solides sont supposées parfaites.

— L'action mécanique du fil sur le moufle mobile (Mm) est considérée comme un glisseur,

ë , Gi: Centre d'inertie du coulisseau 1.

supposé connu, {fil —My } ba |

8

Sciences Industrielles 8/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 10 —

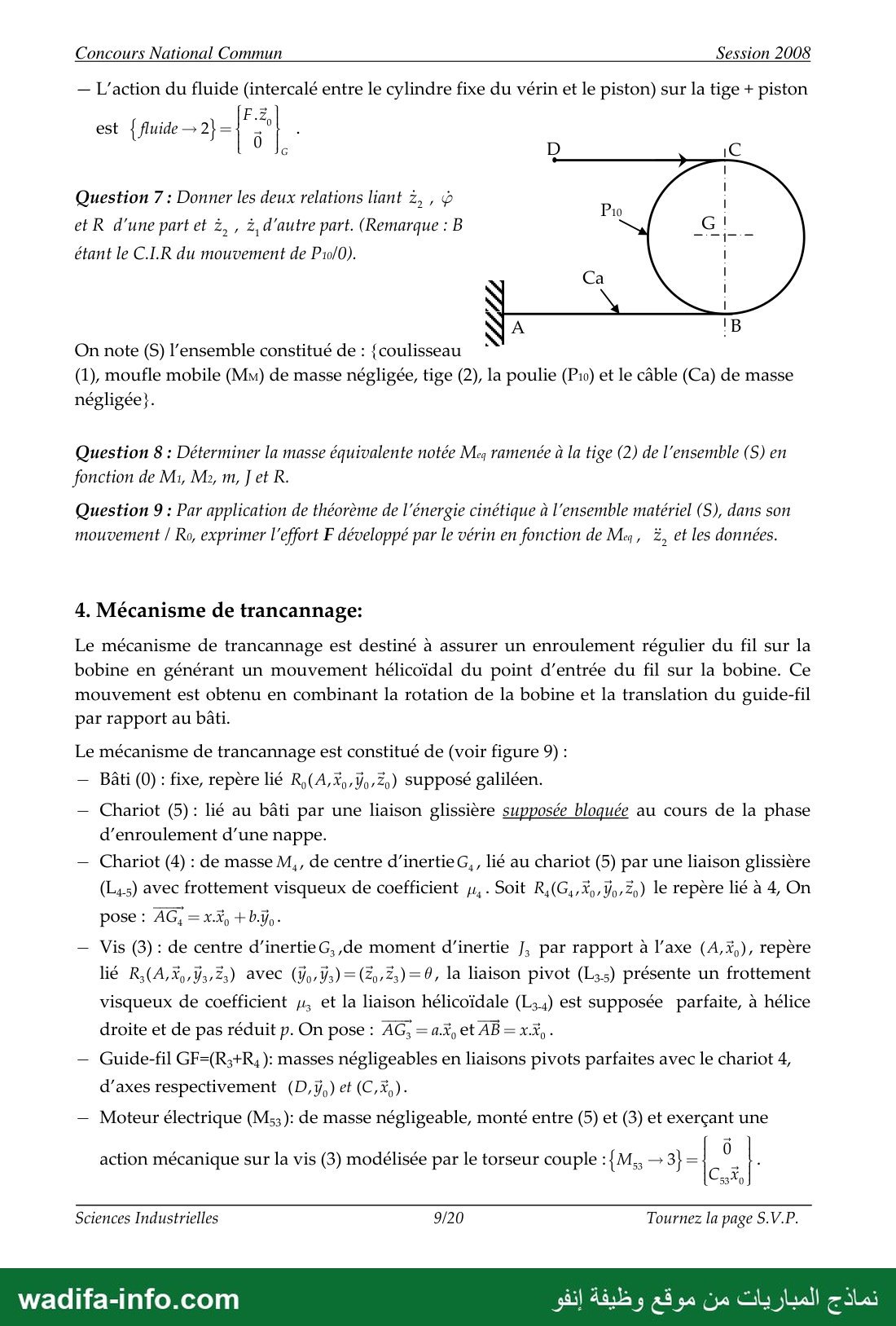

Concours National Commun Session 2008

— L'action du fluide (intercalé entre le cylindre fixe du vérin et le piston) sur la tige + piston

8 D 1C

Question 7 : Donner les deux relations liant z, , ‏ف‎
‎et R d’une part et 2, , 2, d'autre part. (Remarque : B
étant le C.I.R du mouvement de P10/0).

On note (S) l’ensemble constitué de : {coulisseau
(1), moufle mobile (Mm) de masse négligée, tige (2), la poulie (P10) et le câble (Ca) de masse
négligée}.

Question 8 : Déterminer la masse équivalente notée Meg ramenée à la tige (2) de l'ensemble (S) en
fonction de M1, M2, m, [ et ‏كل‎

Question 9 : Par application de théorème de l'énergie cinétique à l'ensemble matériel (S), dans son
mouvement / Ro, exprimer l'effort F développé par le vérin en fonction de Meg, Z, et les données.

4. Mécanisme de trancannage:

Le mécanisme de trancannage est destiné à assurer un enroulement régulier du fil sur la
bobine en générant un mouvement hélicoïdal du point d'entrée du fil sur la bobine. Ce
mouvement est obtenu en combinant la rotation de la bobine et la translation du guide-fil
par rapport au bâti.

Le mécanisme de trancannage est constitué de (voir figure 9) :

— Bâti (0) : fixe, repère lié R,(A,X% 49,2) supposé galiléen.

— Chariot (5) : lié au bâti par une liaison glissière supposée bloquée au cours de la phase
d’enroulement d’une nappe.

— Chariot (4) : de masse M,, de centre d'inertie G,, lié au chariot (5) par une liaison glissière
(Lys) avec frottement visqueux de coefficient ‏.يم‎ Soit R,(G,,%0,Ÿ0-Z0) le repère lié à 4, On

— Vis (3) : de centre d’inertie G,, de moment d'inertie J, par rapport à l'axe (A,%,), repère
lié R,(A,X,,ÿ,,2;) avec (ÿ0,Y3,)=(20-2;)=0, la liaison pivot (L3s) présente un frottement
visqueux de coefficient y, et la liaison hélicoïdale (L34) est supposée parfaite, à hélice
droite et de pas réduit p. On pose : AG, ‏ركه ح‎ et AB= x.*,

— Guide-fil GF=(R,+R, (: Masses négligeables en liaisons pivots parfaites avec le chariot 4,
d’axes respectivement (D,ÿ,) et (C, À)

— Moteur électrique (Ms; ): de masse négligeable, monté entre (5) et (3) et exerçant une

action mécanique sur la vis (3) modélisée par le torseur couple :{M,, — 3} = A 8 | :
0

Sciences Industrielles 9/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 11 —

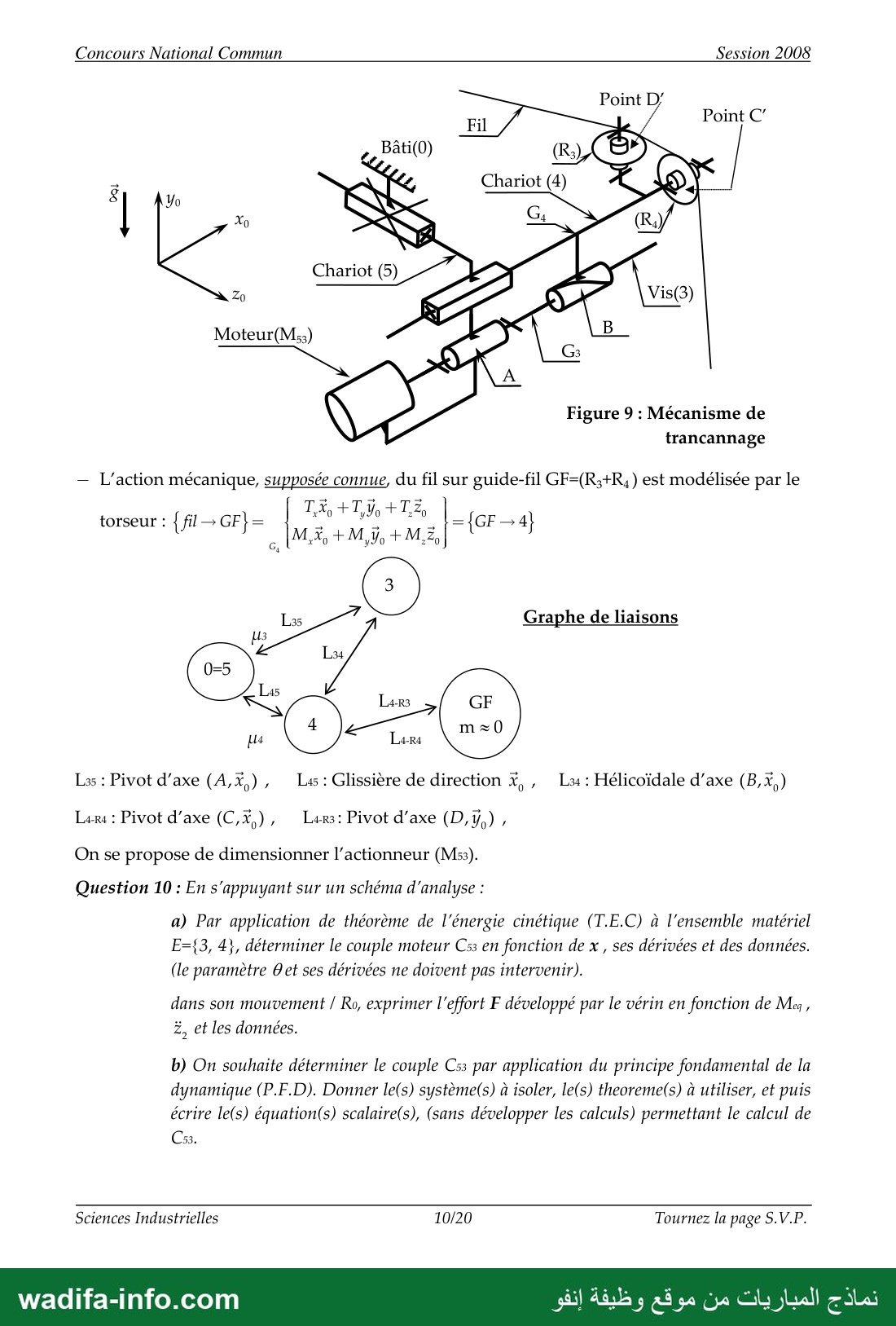

Concours National Commun Session 2008

Point D/

Fil Point C”

Chariot ‏لهل ا‎

"ve 90 ‏أ‎

991

Chariot (5)

à CAT Vie)
Moteur(Ms3) ١ Ÿ B

\\ Figure 9 : Mécanisme de
trancannage

— L'action mécanique, supposée connue, du fil sur guide-fil GF=(R3+R,) est modélisée par le
LA th + ‏م2‎

torseur : {fl—GF}= bi 2, +Mj © +MÉ Je)
0

Ce 45 ‏ام‎

‎R3‏ حو

‎04 ‏ب‎ R4

‎Las : Pivot d’axe (A,X%,) , Las : Glissière de direction X, , La : Hélicoïdale d’axe (B,%,)
Lars : Pivot d’axe (C,x,), Lars: Pivot d’axe (D,ÿ,) ,
On se propose de dimensionner l’actionneur (M33).

‎Question 10 : En s'appuyant sur un schéma d'analyse :

‎a) Par application de théorème de l'énergie cinétique (T.E.C) à l'ensemble matériel
E={3, 4}, déterminer le couple moteur Cs3 en fonction de x , ses dérivées et des données.
(le paramètre 0 et ses dérivées ne doivent pas intervenir).

‎dans son mouvement / Ro, exprimer l'effort F développé par le vérin en fonction de Ma,
Z, et les données.

‎b) On souhaite déterminer le couple Cs3 par application du principe fondamental de la
dynamique (P.F.D). Donner le(s) système(s) à isoler, le(s) theoreme(s) à utiliser, et puis
écrire le(s) équation(s) scalaire(s), (sans développer les calculs) permettant le calcul de

‎Sciences Industrielles 10/20 Tournez la page S.V.P.

‏نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 12 —

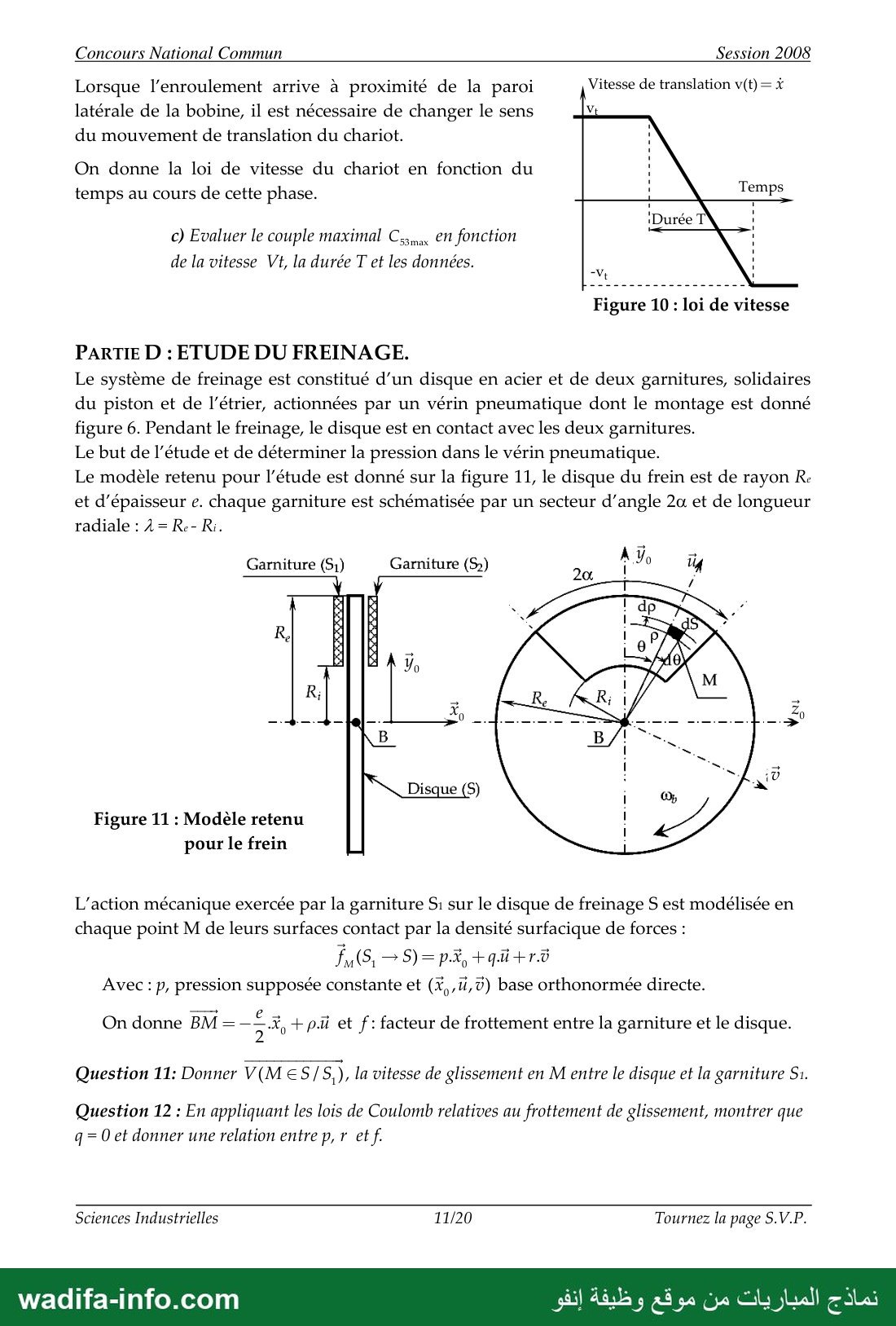

Concours National Commun Session 2008

Lorsque l’enroulement arrive à proximité de la paroi Vitesse de translation v(t) =
latérale de la bobine, il est nécessaire de changer le sens v
du mouvement de translation du chariot.

On donne la loi de vitesse du chariot en fonction du
temps au cours de cette phase.

c) Evaluer le couple maximal ‏...ون‎ €N fonction

53max

de la vitesse Vt, la durée T et les données.

Figure 10 : loi de vitesse

PARTIE D : ETUDE DU FREINAGE.

Le système de freinage est constitué d’un disque en acier et de deux garnitures, solidaires
du piston et de l’étrier, actionnées par un vérin pneumatique dont le montage est donné
figure 6. Pendant le freinage, le disque est en contact avec les deux garnitures.

Le but de l'étude et de déterminer la pression dans le vérin pneumatique.

Le modèle retenu pour l'étude est donné sur la figure 11, le disque du frein est de rayon Re
et d'épaisseur e. chaque garniture est schématisée par un secteur d'angle 20 et de longueur
radiale : À = Re- Ri.

Garniture (S1) Garniture (S»)

Figure 11 : Modèle retenu
pour le frein

L'action mécanique exercée par la garniture 5 sur le disque de freinage 5 est modélisée en
chaque point M de leurs surfaces contact par la densité surfacique de forces :

Avec : p, pression supposée constante et (X,,1l,v) base orthonormée directe.

On donne BM = — 37 À + ‏لدم‎ et f: facteur de frottement entre la garniture et le disque.

Question 11: Donner V(M €S/S, ), la vitesse de glissement en M entre le disque et la garniture 5

Question 12 : En appliquant les lois de Coulomb relatives au frottement de glissement, montrer que
q = 0 et donner une relation entre p, r et f.

Sciences Industrielles 11/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 13 —

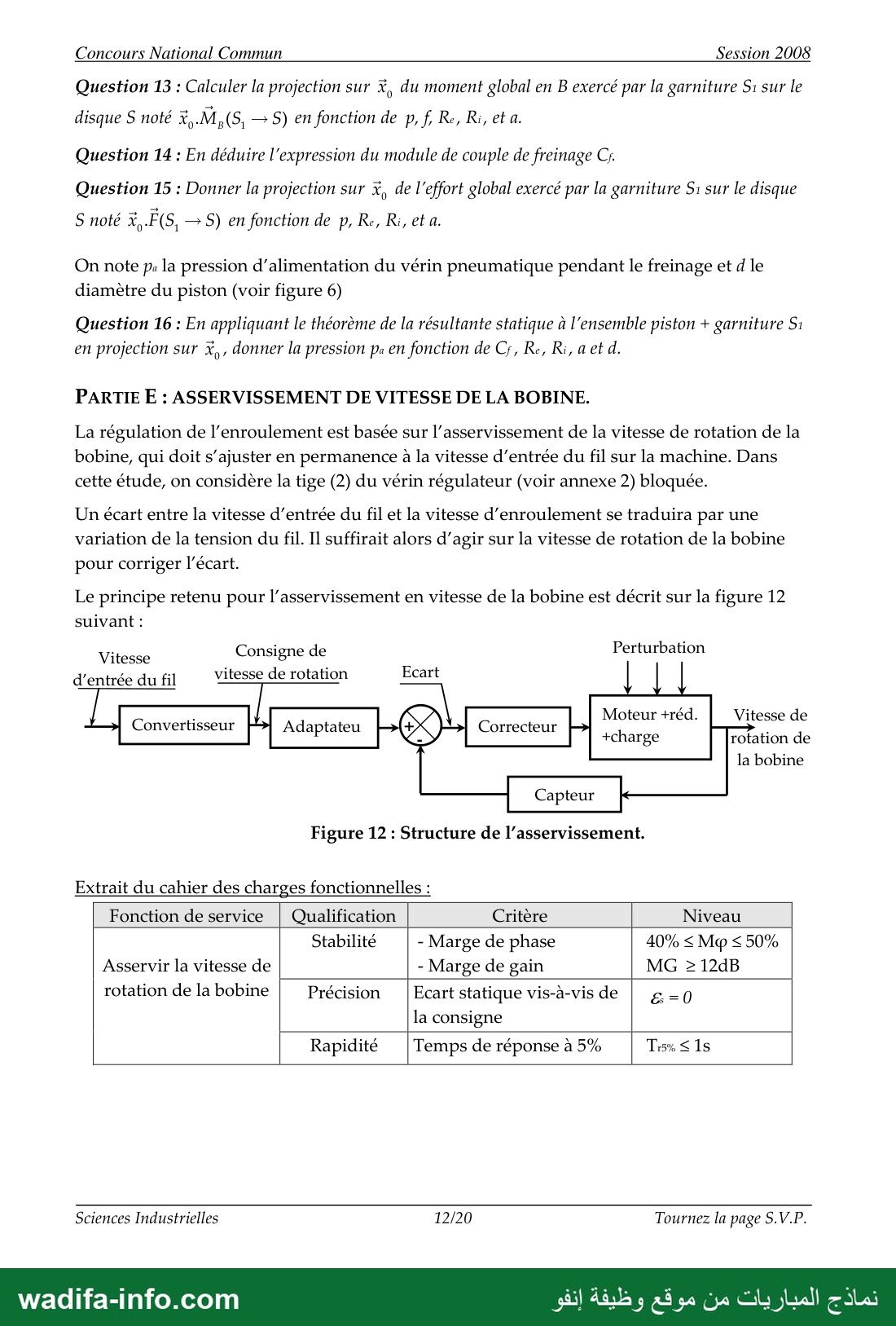

Concours National Commun Session 2008
Question 13 : Calculer la projection sur Ÿ, du moment global en B exercé par la garniture S1 sur le
disque 5 noté *,.M,(S, — S) en fonction de p, f, Re, Ri, et a.

Question 14 : En déduire l'expression du module de couple de freinage Cy.

Question 15 : Donner la projection sur X, de l'effort global exercé par la garniture S1 sur le disque

S noté Ÿ, 75 — 5( en fonction de p, Re, Ri, et a.

On note pa la pression d'alimentation du vérin pneumatique pendant le freinage et d le
diamètre du piston (voir figure 6)

Question 16 : En appliquant le théorème de la résultante statique à l'ensemble piston + garniture S1
en projection sur X,, donner la pression pa en fonction de Cr, Re, Ri, a et d.

PARTIE E : ASSERVISSEMENT DE VITESSE DE LA BOBINE.

La régulation de l’enroulement est basée sur l’asservissement de la vitesse de rotation de la
bobine, qui doit s’ajuster en permanence à la vitesse d'entrée du fil sur la machine. Dans
cette étude, on considère la tige (2) du vérin régulateur (voir annexe 2) bloquée.

Un écart entre la vitesse d'entrée du fil et la vitesse d’enroulement se traduira par une
variation de la tension du fil. Il suffirait alors d’agir sur la vitesse de rotation de la bobine
pour corriger l'écart.

Le principe retenu pour l’asservissement en vitesse de la bobine est décrit sur la figure 12

suivant :
Vitesse Consigne de Perturbation
d'entrée du fil vitesse de rotation

: Moteur +réd. Vitesse de
Convertisseur Correcteur :
+charge rotation de

la bobine

Figure 12 : Structure de l’asservissement.

Extrait du cahier des charges fonctionnelles :

Fonction de service | Qualification Critère Niveau
Stabilité - Marge de phase 40% › ‏م11‎ 50%
Asservir la vitesse de - Marge de gain MG - 58
rotation de la bobine | Précision ١ ‏م8‎ statique vis-à-vis ‏وضع | عةه‎

la consigne

Rapidité | Temps de réponse à 5% ‏ك1‎ 5

Sciences Industrielles 12/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 14 —

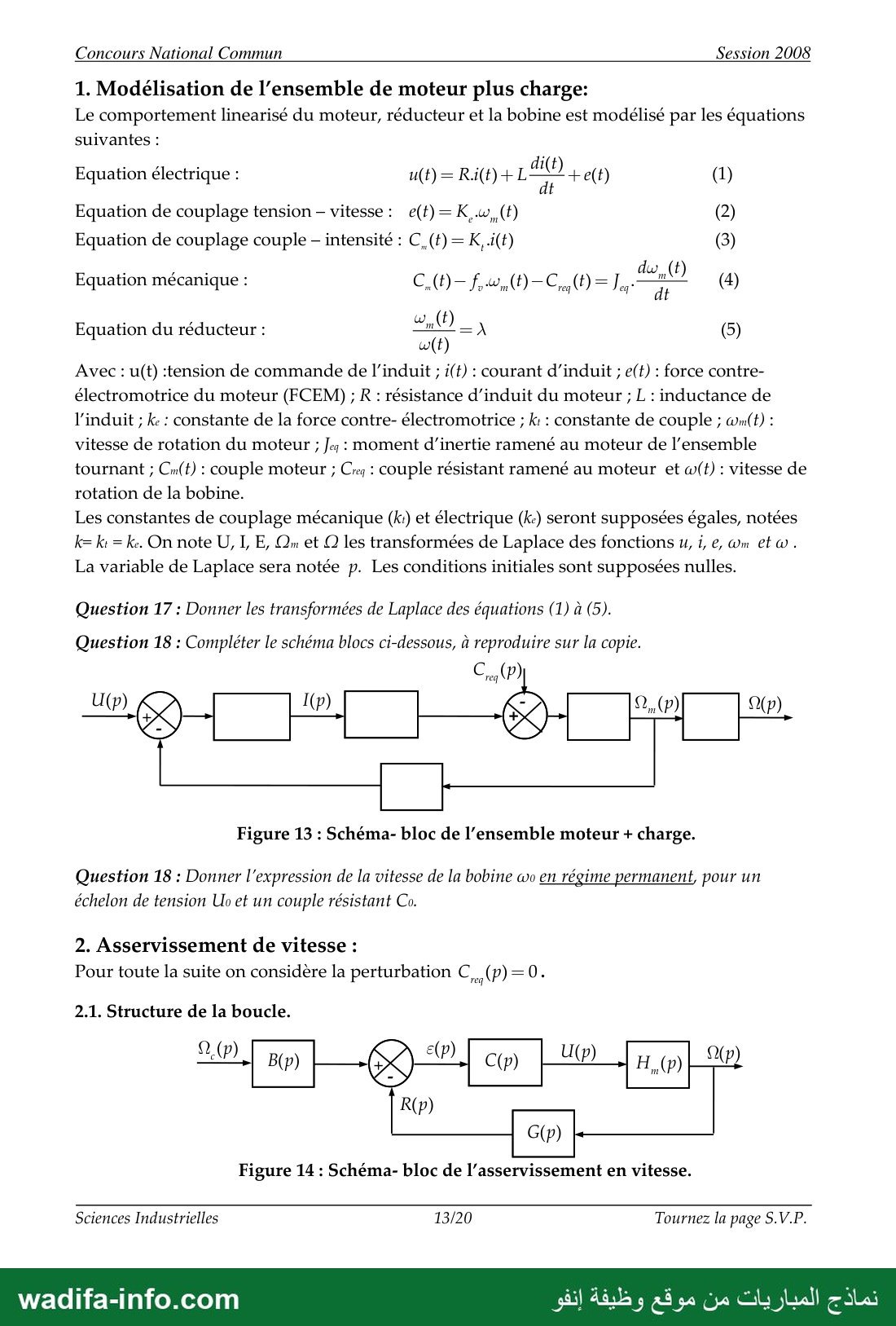

Concours National Commun Session 2008

1. Modélisation de l’ensemble de moteur plus charge:
Le comportement linearisé du moteur, réducteur et la bobine est modélisé par les équations

suivantes :

Equation électrique : u(t)= Ri(t)+L pu +e(t) (1)

Equation de couplage tension — vitesse : e(t)= ‏.ع‎ (t) (2)

Equation de couplage couple — intensité : C, (t) = K, i(t) (3)

du, (t

)4( ا م[ ح(ن). م -()مسمز - )نا : ‎Equation mécanique‏

Equation du réducteur : A (5)

Avec : u(t) :tension de commande de l’induit ; i(t) : courant d'induit ; e(t) : force contre-
électromotrice du moteur (FCEM) ; R : résistance d’induit du moteur ; L : inductance de
l’induit ;  : constante de la force contre- électromotrice ; 1 : constante de couple ; wn(t) :
vitesse de rotation du moteur ; Je : moment d'inertie ramené au moteur de l’ensemble
tournant ; Cn(t) : couple moteur ; Cre : couple résistant ramené au moteur et w(t) : vitesse de
rotation de la bobine.

Les constantes de couplage mécanique (kr) et électrique (ke) seront supposées égales, notées
k= ki = ke. On note U, L, E, Qu et 2 les transformées de Laplace des fonctions u, i, e ‏مه‎ et w ٠
La variable de Laplace sera notée p. Les conditions initiales sont supposées nulles.

Question 17 : Donner les transformées de Laplace des équations (1) à (5).

Question 18 : Compléter le schéma blocs ci-dessous, à reproduire sur la copie.

Figure 13 : Schéma- bloc de l’ensemble moteur + charge.

Question 18 : Donner l'expression de la vitesse de la bobine wo en régime permanent, pour un
échelon de tension ‏ملا‎ et un couple résistant Co.

2. Asservissement de vitesse :
Pour toute la suite on considère la perturbation C, ,(P) = 0 -

2.1. Structure de la boucle.

Figure 14 : Schéma- bloc de l’asservissement en vitesse.

Sciences Industrielles 13/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 15 —

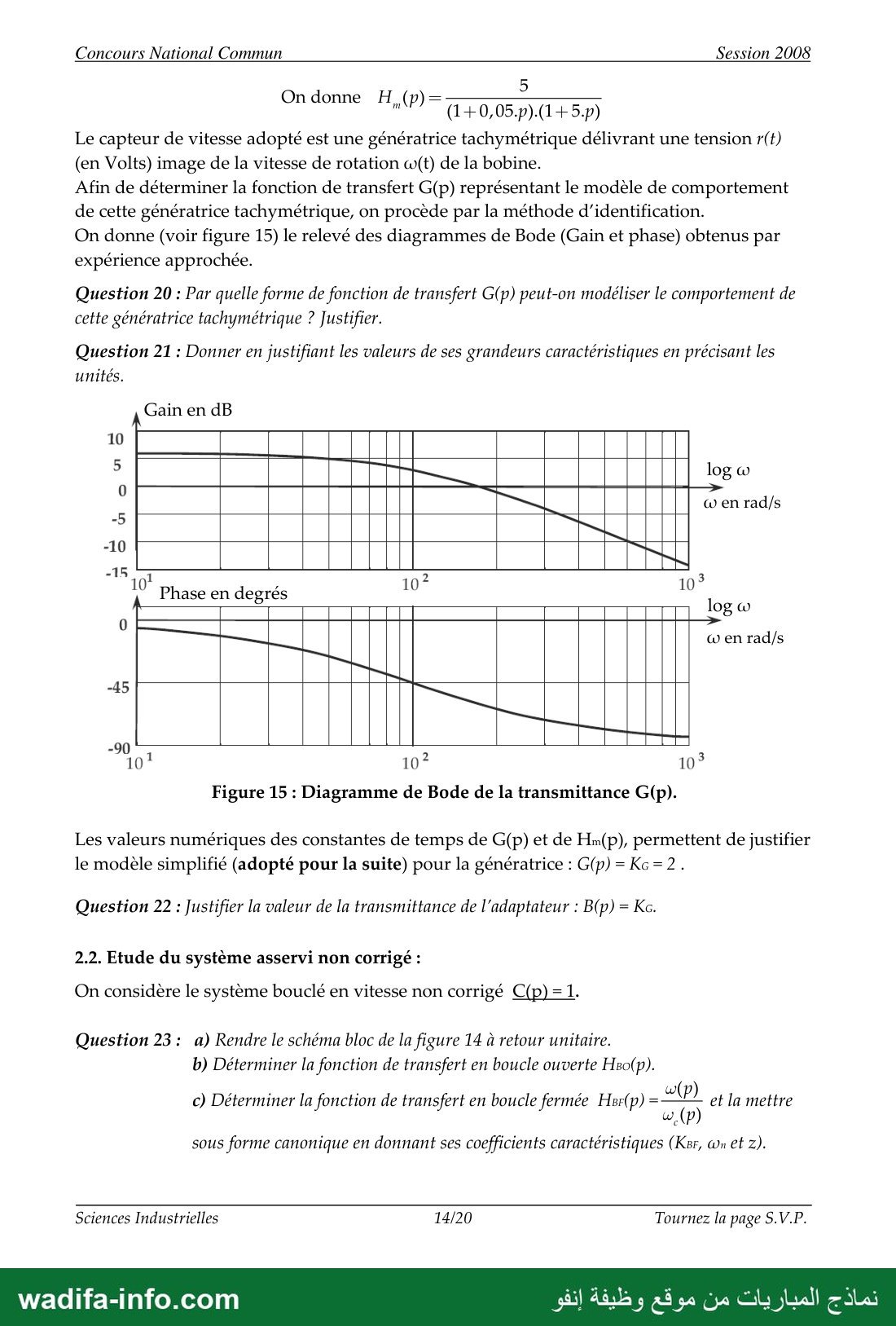

Concours National Commun Session 2008

5
Le capteur de vitesse adopté est une génératrice tachymétrique délivrant une tension r(t)
(en Volts) image de la vitesse de rotation w(t) de la bobine.
Afin de déterminer la fonction de transfert G(p) représentant le modèle de comportement
de cette génératrice tachymétrique, on procède par la méthode d'identification.
On donne (voir figure 15) le relevé des diagrammes de Bode (Gain et phase) obtenus par

On donne H,(p)=

expérience approchée.

Question 20 : Par quelle forme de fonction de transfert G(p) peut-on modéliser le comportement de
cette génératrice tachymétrique ? Justifier.

Question 21 : Donner en justifiant les valeurs de ses grandeurs caractéristiques en précisant les

unités.
Gain en dB
10
5 log w
0
@ en rad/s
-10
-15 1 2 3
10 Phase en degrés 10 1
log w
0
‏ته‎ en rad/s
-45
-90

10! 10° 103
Figure 15 : Diagramme de Bode de la transmittance G(p).

Les valeurs numériques des constantes de temps de G(p) et de Hmn(p), permettent de justifier
le modèle simplifié (adopté pour la suite) pour la génératrice : G(p)= Kc=2.

Question 22 : Justifier la valeur de la transmittance de l'adaptateur : B(p) = ‏عا‎

2.2. Etude du système asservi non corrigé :

On considère le système bouclé en vitesse non corrigé C(p)=1.

Question 23 : a) Rendre le schéma bloc de la figure 14 à retour unitaire.
b) Déterminer la fonction de transfert en boucle ouverte Hso(p).

c) Déterminer la fonction de transfert en boucle fermée Her(p) = et la mettre

sous forme canonique en donnant ses coefficients caractéristiques (Ker, wn et Z).

Sciences Industrielles 14/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 16 —

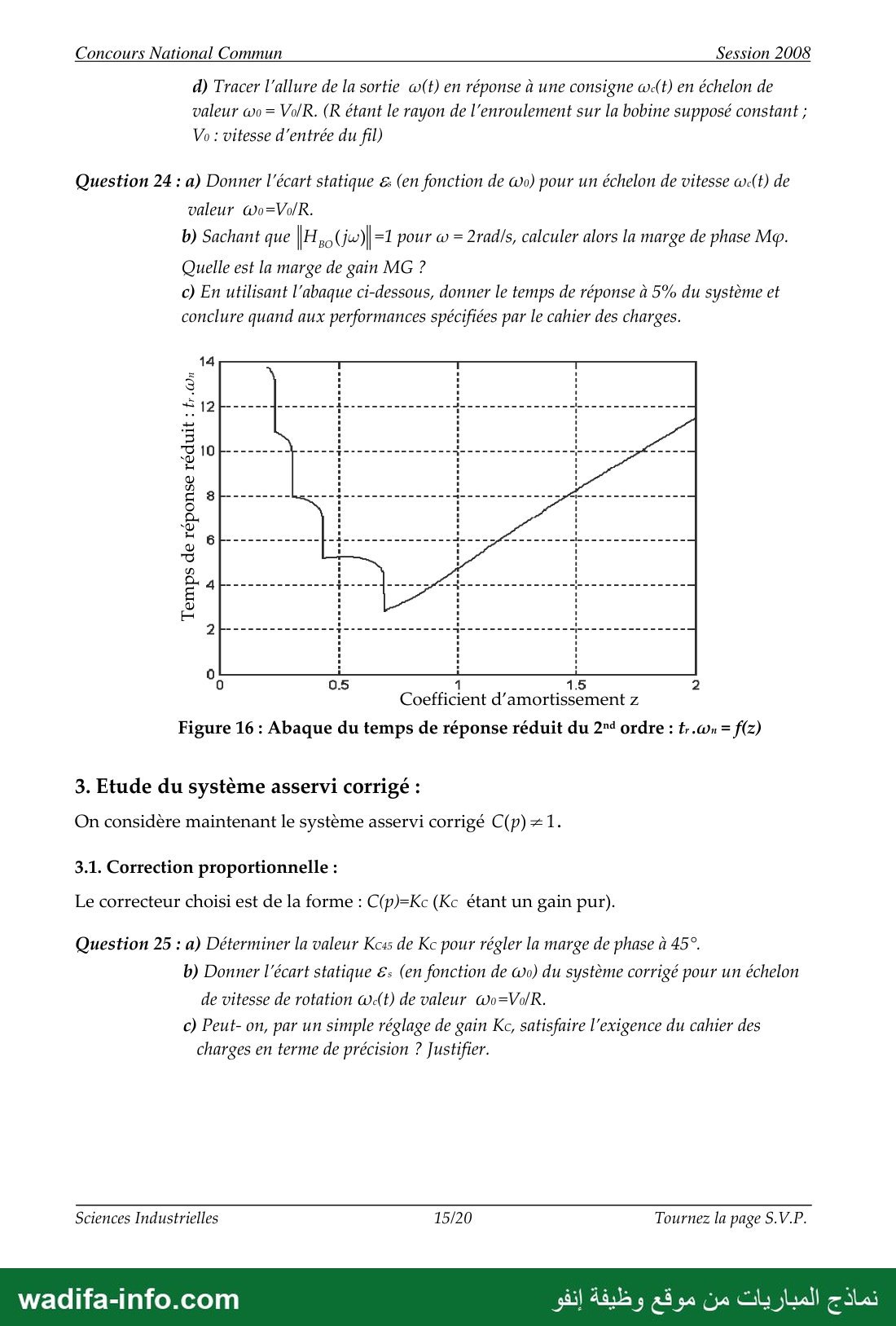

Concours National Commun Session 2008

d) Tracer l'allure de la sortie w(t) en réponse à une consigne we(t) en échelon de
valeur wo = Vo/R. (R étant le rayon de l'enroulement sur la bobine supposé constant ;
Vo : vitesse d'entrée du fil)

Question 24 : a) Donner l'écart statique &: (en fonction de wo) pour un échelon de vitesse we(t) de
valeur wo=Vo/R.
b) Sachant que He ‏عت‎ =1 pour w = 2rad/s, calculer alors la marge de phase Mg.
Quelle est la marge de gain MG ?

c) En utilisant l'abaque ci-dessous, donner le temps de réponse à 5% du système et
conclure quand aux performances spécifiées par le cahier des charges.

14

+10 ; Ë
n 0 0
8 à 3 ;
[on : H 1
u 8 1 i j
54 H j

2 H 1 4

0 05 1 15 2

Coefficient d’amortissement z

Figure 16 : Abaque du temps de réponse réduit du 2" ordre : ‏.ه.ا‎ = f(z)

3. Etude du système asservi corrigé :

On considère maintenant le système asservi corrigé C(p)=1.

3.1. Correction proportionnelle :

Le correcteur choisi est de la forme : C(p)=Kc (Kc étant un gain pur).

Question 25 : a) Déterminer la valeur Kcas de Kc pour régler la marge de phase à 45°.
b) Donner l'écart statique 5: (en fonction de @o) du système corrigé pour un échelon
de vitesse de rotation wc(t) de valeur wo=Vo/R.
c) Peut- on, par un simple réglage de gain Kc, satisfaire l'exigence du cahier des
charges en terme de précision ? Justifier.

Sciences Industrielles 15/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 17 —

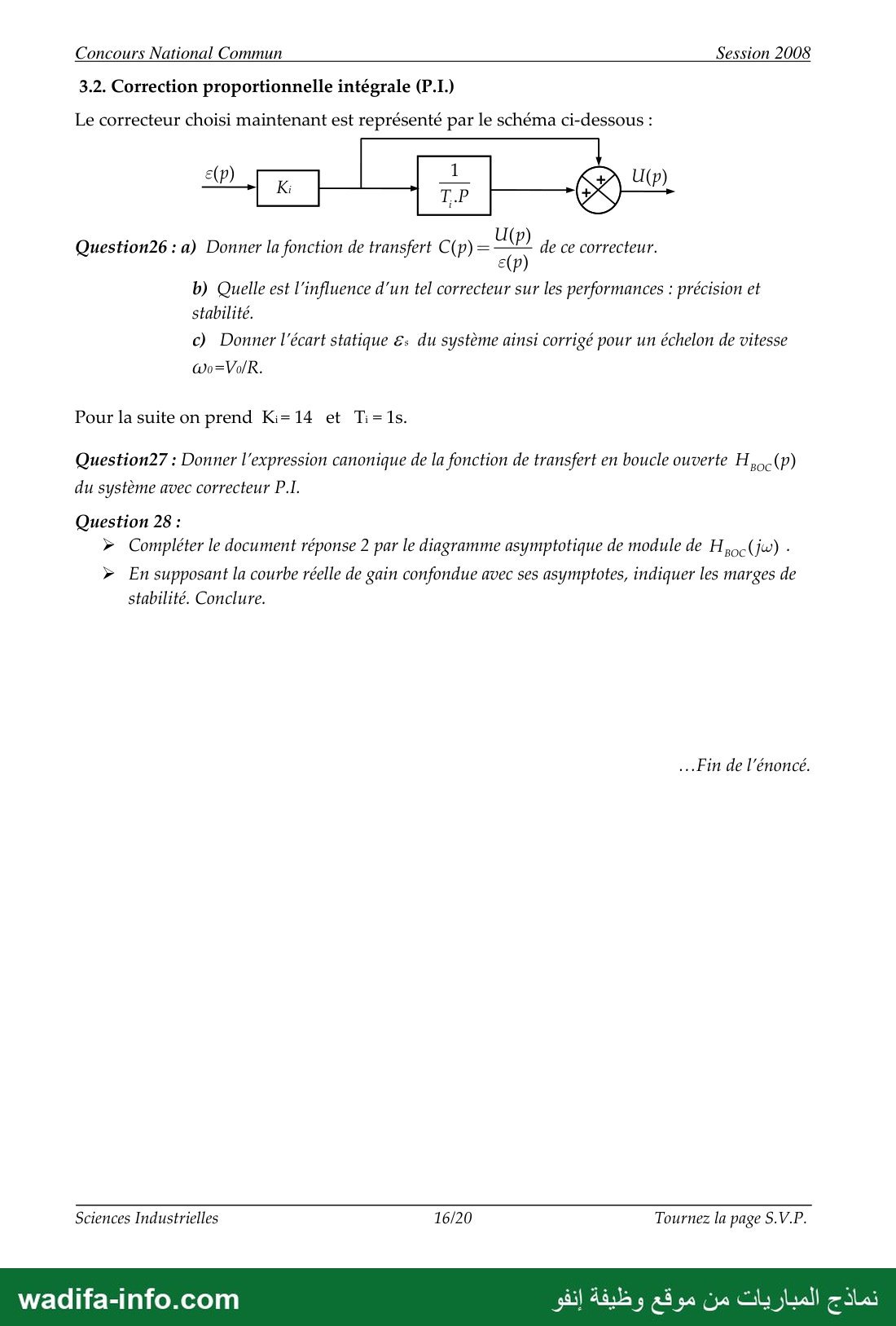

Concours National Commun Session 2008
3.2. Correction proportionnelle intégrale (P.I.)

Le correcteur choisi maintenant est représenté par le schéma ci-dessous :

Question26 : a) Donner la fonction de transfert C(p) = ee de ce correcteur.

b) Quelle est l'influence d'un tel correcteur sur les performances : précision et
stabilité.

c) Donner l'écart statique 5: du système ainsi corrigé pour un échelon de vitesse

Pour la suite on prend Ki=14 et Ti=1s.

Question27 : Donner l'expression canonique de la fonction de transfert en boucle ouverte H,oc (P)

du système avec correcteur PI.

Question 28 :
› Compléter le document réponse 2 par le diagramme asymptotique de module de H,oc(jw) -

› En supposant la courbe réelle de gain confondue avec ses asymptotes, indiquer les marges de
stabilité. Conclure.

… Fin de l'énoncé.

Sciences Industrielles 16/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 18 —
Concours National Commun Session 2008

ANNEXE 1

Chariot de
trancannage

Carter de
protection du fil

Mouflage de
régulation de
tension et de
débit.

Mécanisme
de renvoi du
Poulie brin

entrée fil ›
Structure de l’ensemble

Motorisation
chariot, poutre
de trancannage

Motorisation
trancannage
Chariot, poutre de

trancannage

Frein à disque
d'arrêt d'urgence

Motorisation poupée
d'entraînement
bobine

4 Motorisation
* carter de
protection fil
Implantation des motorisations
17/20 Tournez la page S.V.P.

Sciences Industrielles

wadifa-info.com

— صفحة 19 —
نماذج المبار

موقع وظيفة إنفو

2
9
2
1

Tournez la page S.V.P.

18/20

Sciences Industrielles

Chariot (4)

Broche

Mécanisme Elévateur de
bobine Vide (Non représenté

م7
2

Coulisseau (1) ‏ا‎ Chariot (5)

A | \ Bobine
SCHEMA DE L'ENROULEUSE DE FIL 7 |

Moufle mobile

Poulies (Ps)

Vérin de « › 4 0
régulation Se 0 › A 1
Tige @) SNS 9) Vis)
Câble(Ca) | (Po) Bâti(0)

Mécanisme de régulation

stockage

Moufle Fixe :

Entrée
du fil ue

ANNEXE 2

Session 2008

Concours National Commun

— صفحة 20 —
2
9
2
1
2

Tournez la page 5.17.1

19/20

Sciences Industrielles

Réglages

ignalisation
1 Ordres vers toutes Sig ; . 8
— érateur
les activités 02

Déplacer

1 axialement le fil

mt A3
Fil stocké et

régulé en tension

N.B : Il est interdit de signer les documents réponses ou d’y mettre un signe quelconque pouvant servir à l’identification du candidat ou à la
provenance de la copie.

0
‎ui Î‏
8
5
0

Session 2008

Concours National Commun

— صفحة 21 —
Concours National Commun Session 2008

N.B : Il est interdit de signer les documents réponses ou d’y mettre un signe quelconque pouvant servir à
l’identification du candidat ou à la provenance de la copie.

DOCUMENT-

Gain en dB

80
70
60
50
40
30
20

10°

-135°

-180°

-225°

Sciences Industrielles 20/20 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏
