Modèle de concours : CNC 2005 Chimie (MP) — Concours National Commun

Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.

— صفحة 1 —

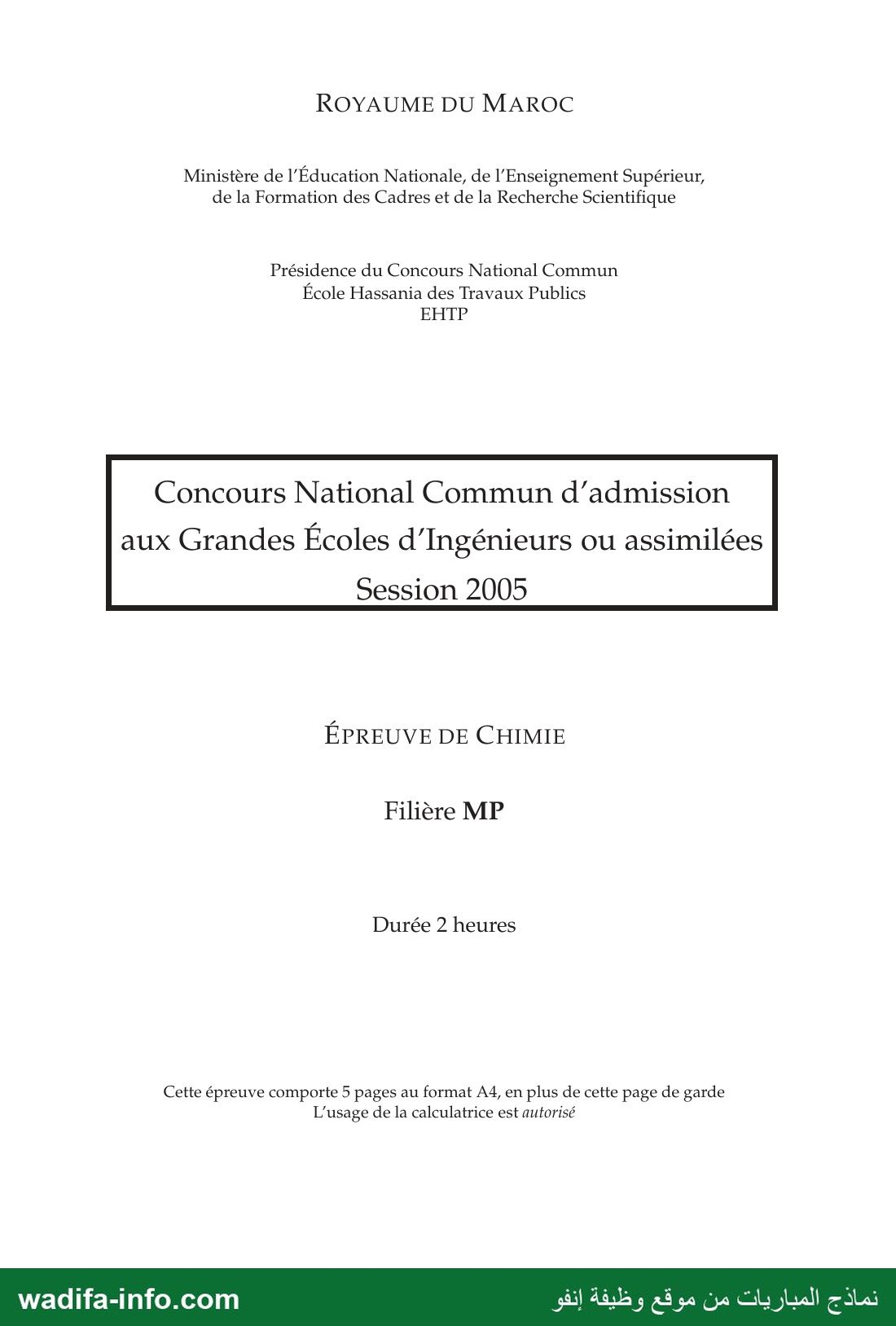

ROYAUME DU MAROC

Ministère de l'Éducation Nationale, de l'Enseignement Supérieur,
de la Formation des Cadres et de la Recherche Scientifique

Présidence du Concours National Commun

École Hassania des Travaux Publics
EHTP

Concours National Commun d’admission

aux Grandes Écoles d'Ingénieurs ou assimilées
Session 2005

ÉPREUVE DE CHIMIE

Filière MP

Durée 2 heures

Cette épreuve comporte 5 pages au format A4, en plus de cette page de garde
L'usage de la calculatrice est autorisé

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 2 —

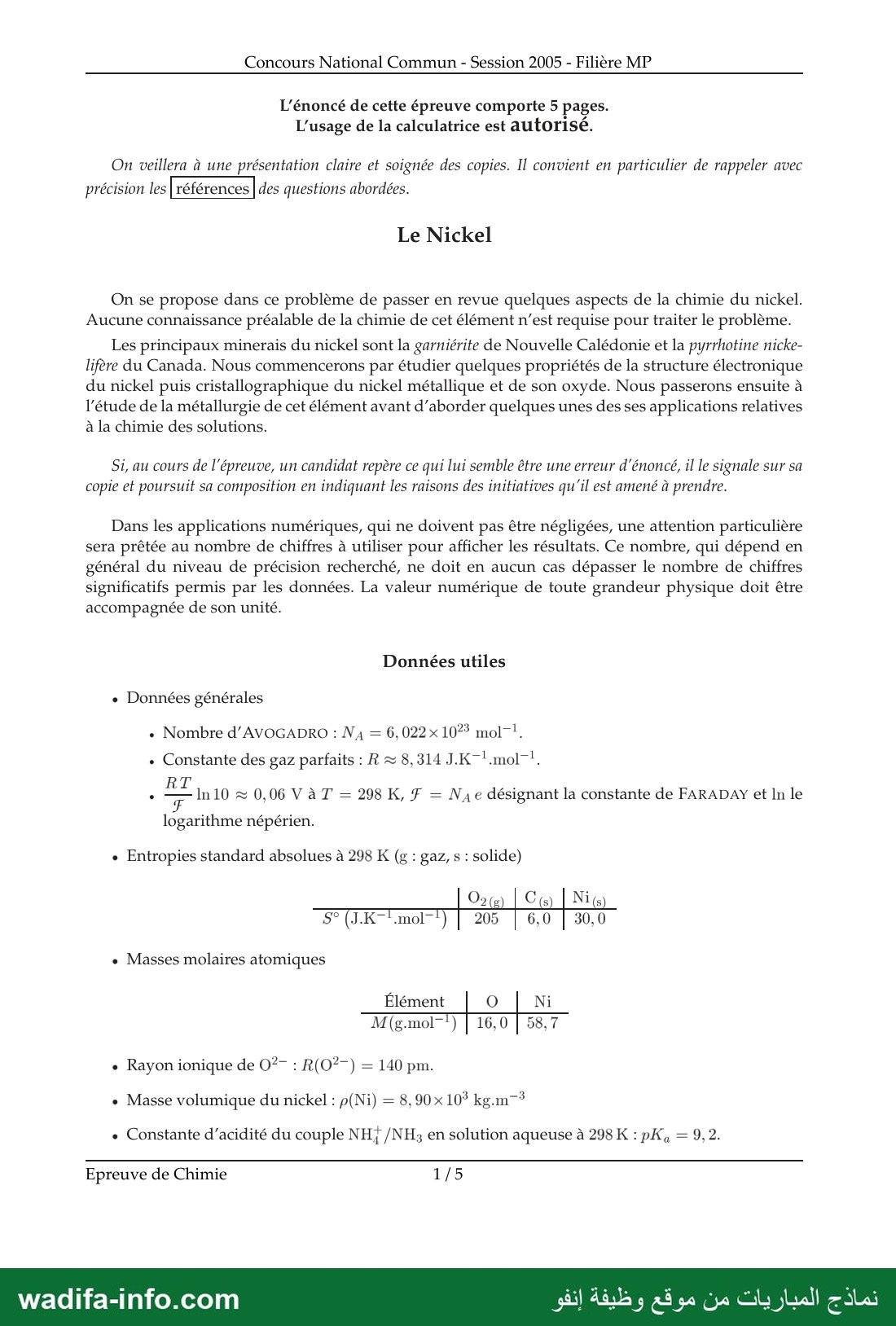

Concours National Commun - Session 2005 - Filière MP

L’énoncé de cette épreuve comporte 5 pages.
L'usage de la calculatrice est 211101156

On veillera à une présentation claire et soignée des copies. Il convient en particulier de rappeler avec

précision les des questions abordées.
Le Nickel

On se propose dans ce problème de passer en revue quelques aspects de la chimie du nickel.
Aucune connaissance préalable de la chimie de cet élément n’est requise pour traiter le problème.

Les principaux minerais du nickel sont la garniérite de Nouvelle Calédonie et la pyrrhotine nicke-
lifère du Canada. Nous commencerons par étudier quelques propriétés de la structure électronique
du nickel puis cristallographique du nickel métallique et de son oxyde. Nous passerons ensuite à
l'étude de la métallurgie de cet élément avant d’aborder quelques unes des ses applications relatives
à la chimie des solutions.

Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur dénoncé, il le signale sur sa
copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.

Dans les applications numériques, qui ne doivent pas être négligées, une attention particulière
sera prêtée au nombre de chiffres à utiliser pour afficher les résultats. Ce nombre, qui dépend en
général du niveau de précision recherché, ne doit en aucun cas dépasser le nombre de chiffres
significatifs permis par les données. La valeur numérique de toute grandeur physique doit être
accompagnée de son unité.

Données utiles

« Données générales

« Nombre d’AVOGADRO : Na = 6,022 x 107% mol”!.
« Constante des gaz parfaits : R = 8,314 J.K‘.mol”!.

In10 = 0,06 V à T = 298 ‏,كا‎ 7 = N, e désignant la constante de FARADAY et In le

logarithme népérien.

« Entropies standard absolues à 298 K (g : gaz, s : solide)

+ Masses molaires atomiques

Élément 0 Ni

٠ Rayon ionique de 02- : R(O2?7) = 140 pm.
« Masse volumique du nickel : p(Ni) = 8,90 x 105 kg.m7*

« Constante d’acidité du couple NH] /NH; en solution aqueuse à 298 K : ‏وكام‎ = 9,2.

Epreuve de Chimie 1/5

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 3 —

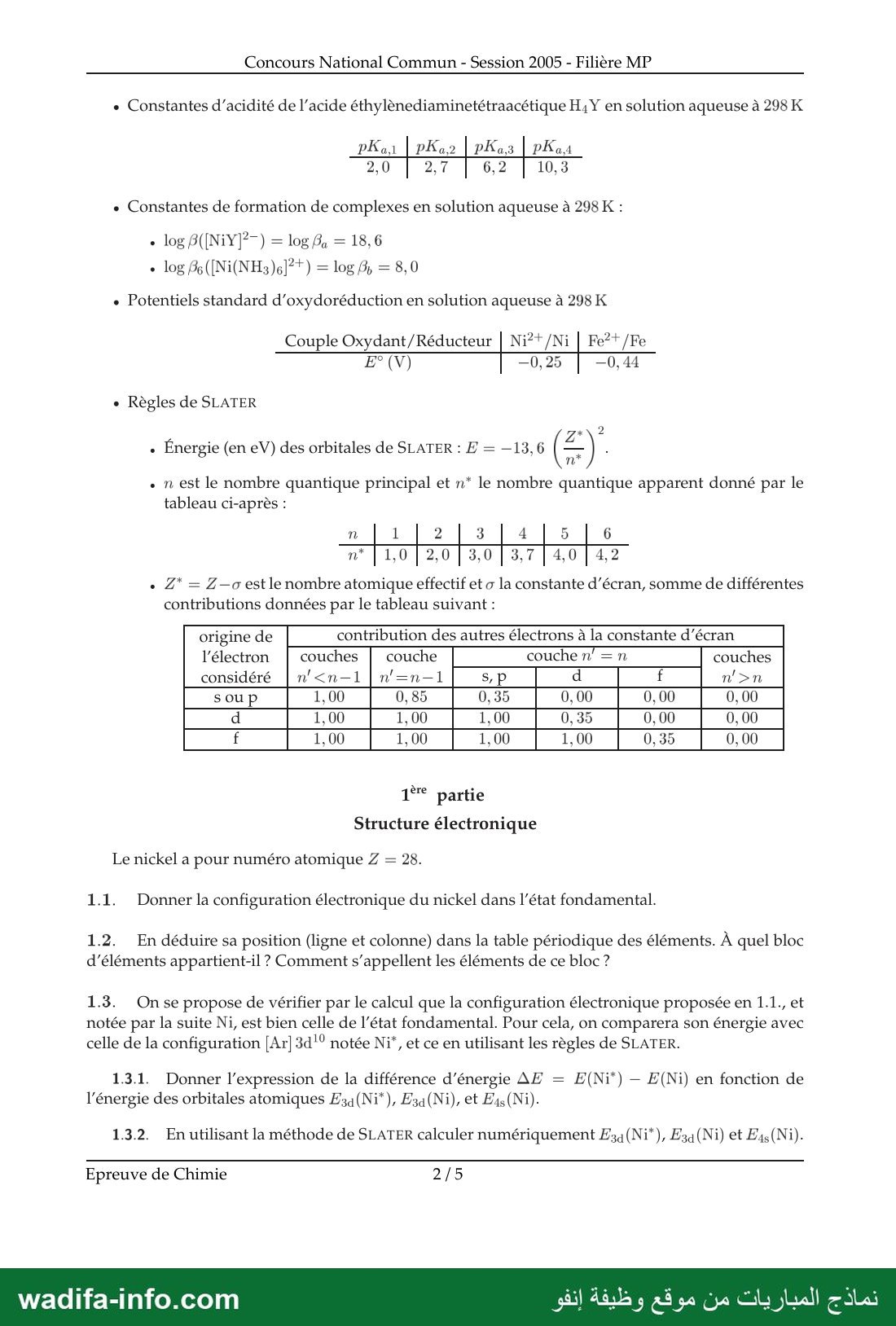

Concours National Commun - Session 2005 - Filière MP

e Constantes d’acidité de l'acide éthylènediaminetétraacétique H,Ÿ en solution aqueuse à 298 K

‎PKa2 | PKa3 | 14‏ | مكلم

‎2,0 2,7 6,2 10,3

‎e Constantes de formation de complexes en solution aqueuse à 298 K :

‎e Potentiels standard d’oxydoréduction en solution aqueuse à 298 K

‎Couple Oxydant/Réducteur | Ni?*/Ni | Fe?* /Fe

+ Règles de SLATER

‎. Énergie (en eV) des orbitales de SLATER : F = —13,6 (F) .

‎« n est le nombre quantique principal et n* le nombre quantique apparent donné par le
tableau ci-après :

‎ Z* = Z—0o est le nombre atomique effectif et o la constante d'écran, somme de différentes
contributions données par le tableau suivant :

‎origine de contribution des autres électrons à la constante d’écran

‎l’électron couches couche couche n° =n couches
considéré |n'‹n-l|n'=n=l n'›n

‏ال ده ا ا ;

‎1** partie
Structure électronique

‎Le nickel a pour numéro atomique Z = 28.
1.1. Donner la configuration électronique du nickel dans l’état fondamental.

‎1.2. En déduire sa position (ligne et colonne) dans la table périodique des éléments. À quel bloc
d'éléments appartient-il ? Comment s'appellent les éléments de ce bloc ?

‎1.3. On se propose de vérifier par le calcul que la configuration électronique proposée en 1.1. et
notée par la suite Ni, est bien celle de l’état fondamental. Pour cela, on comparera son énergie avec
celle de la configuration [Ar] 3019 notée Ni*, et ce en utilisant les règles de SLATER.

‎1.3.1. Donner l'expression de la différence d’énergie AE = E(Ni”) — E(Ni) en fonction de
l'énergie des orbitales atomiques E34(Ni*), E3a(Ni), et E4s (Ni).

‎1.3.2. En utilisant la méthode de SLATER calculer numériquement L3q(Ni*), E3q (Ni) et ‏ويرك‎ (Ni).

‎Epreuve de Chimie 2/5

‏نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 4 —

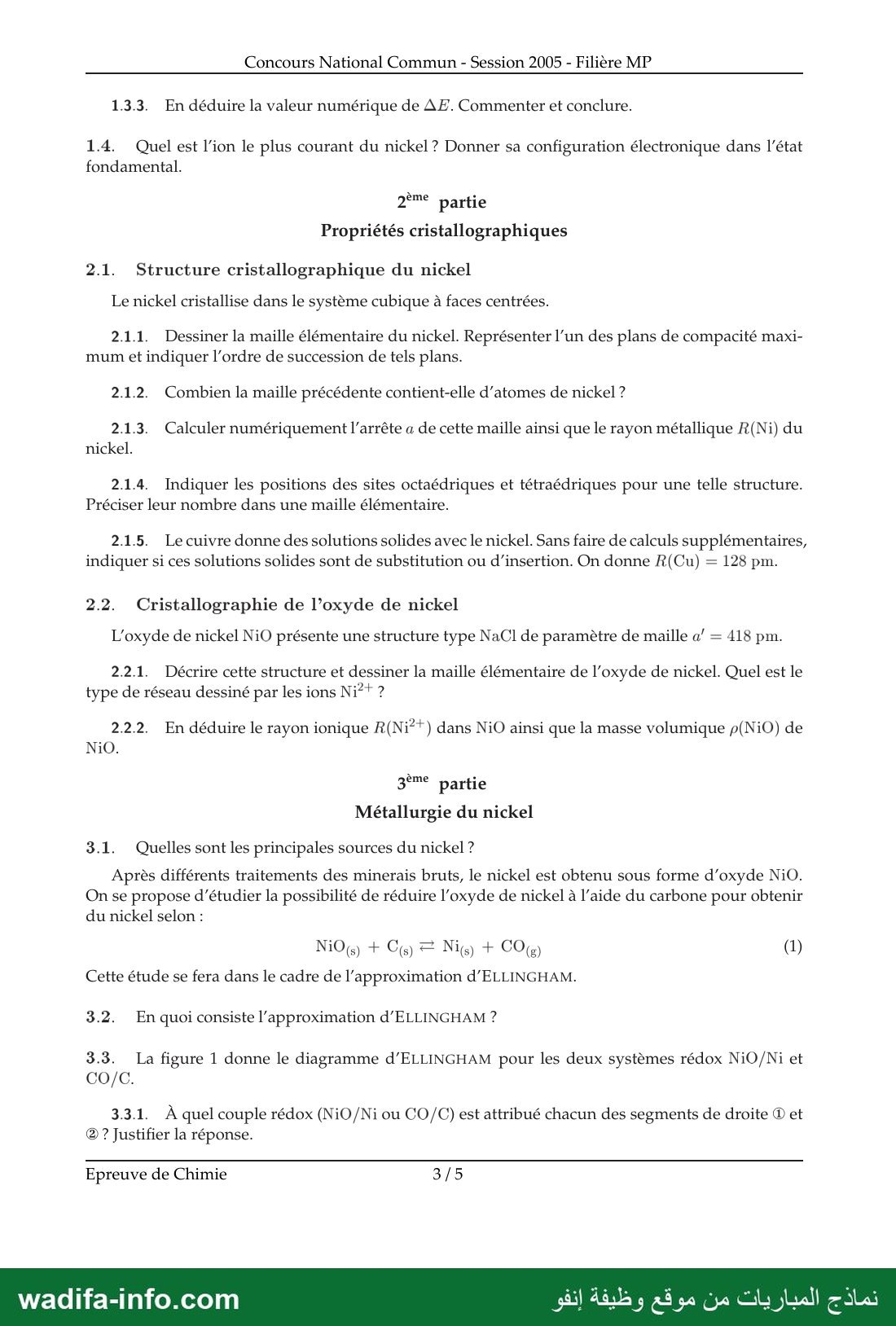

Concours National Commun - Session 2005 - Filière MP
1.3.3. En déduire la valeur numérique de AF. Commenter et conclure.
1.4. Quel est l'ion le plus courant du nickel ? Donner sa configuration électronique dans l’état
fondamental.
2°m° partie
Propriétés cristallographiques
2.1. Structure cristallographique du nickel

Le nickel cristallise dans le système cubique à faces centrées.

2.1.1. Dessiner la maille élémentaire du nickel. Représenter l’un des plans de compacité maxi-
mum et indiquer l’ordre de succession de tels plans.

2.1.2. Combien la maille précédente contient-elle d’atomes de nickel ?

2.1.3. Calculer numériquement l’arrête a de cette maille ainsi que le rayon métallique R(Ni) du
nickel.

2.1.4. Indiquer les positions des sites octaédriques et tétraédriques pour une telle structure.
Préciser leur nombre dans une maille élémentaire.

2.1.5. Le cuivre donne des solutions solides avec le nickel. Sans faire de calculs supplémentaires,
indiquer si ces solutions solides sont de substitution ou d'insertion. On donne R(Cu) = 128 pm.

2.2. Cristallographie de l’oxyde de nickel

L'oxyde de nickel NiO présente une structure type NaCI de paramètre de maille ‏كه‎ = 418 pm.

2.2.1. Décrire cette structure et dessiner la maille élémentaire de l’oxyde de nickel. Quel est le
type de réseau dessiné par les ions Ni** ?

2.22. En déduire le rayon ionique R (Ni?*) dans NiO ainsi que la masse volumique p(NiO) de
Ni0.
3ème partie
Métallurgie du nickel
3.1. Quelles sont les principales sources du nickel ?

Après différents traitements des minerais bruts, le nickel est obtenu sous forme d'oxyde 1110
On se propose d'étudier la possibilité de réduire l’oxyde de nickel à l'aide du carbone pour obtenir
du nickel selon :

Cette étude se fera dans le cadre de l'approximation d’ELLINGHAM.
3.2. En quoi consiste l’approximation d’ELLINGHAM ?

3.3. La figure 1 donne le diagramme d’ELLINGHAM pour les deux systèmes rédox NiO/Ni et
00/0

3.3.1. À quel couple rédox (NiO/Ni ou CO/C) est attribué chacun des segments de droite © et
@ ? Justifier la réponse.

Epreuve de Chimie 3/5

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 5 —

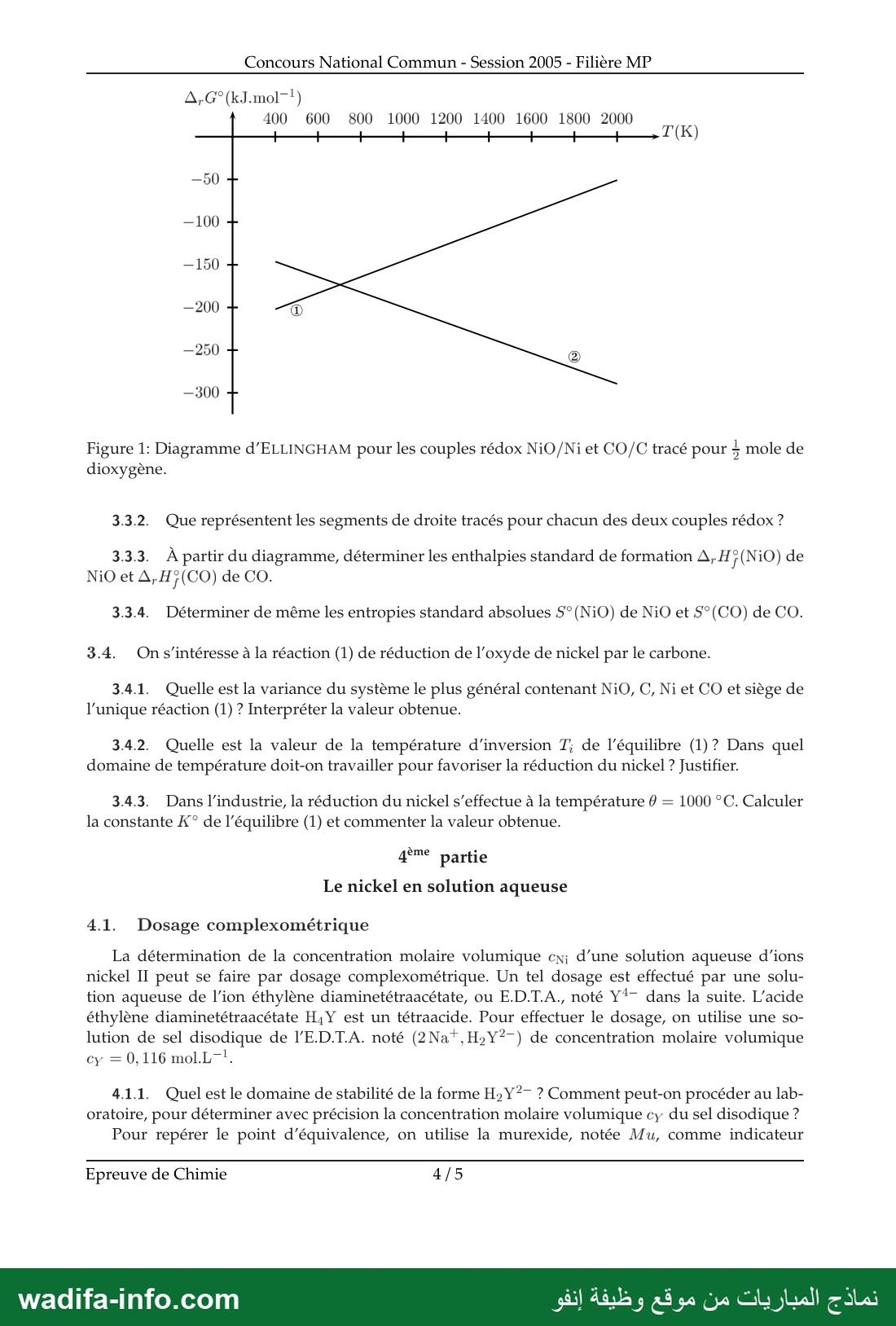

Concours National Commun - Session 2005 - Filière MP

400 600 800 1000 1200 1400 1600 1800 2000

Figure 1: Diagramme d’ELLINGHAM pour les couples rédox NiO/Ni et CO/C tracé pour + mole de
dioxygène.

3.3.2. Que représentent les segments de droite tracés pour chacun des deux couples rédox ?

3.3.3. À partir du diagramme, déterminer les enthalpies standard de formation A,H;(NiO) de
NiO et A,H;(CO) de CO.

3.3.4. Déterminer de même les entropies standard absolues 5°(NiO) de NiO et S°(CO) de CO.

3.4. On s'intéresse à la réaction (1) de réduction de l’oxyde de nickel par le carbone.

3.4.1. Quelle est la variance du système le plus général contenant NiO, ‏رن‎ Ni et CO et siège de
l'unique réaction (1) ? Interpréter la valeur obtenue.

3.4.2. Quelle est la valeur de la température d’'inversion T; de l'équilibre (1)? Dans quel
domaine de température doit-on travailler pour favoriser la réduction du nickel ? Justifier.

3.4.3. Dans l'industrie, la réduction du nickel s'effectue à la température 0 = 1000 °C. Calculer
la constante Æ° de l'équilibre (1) et commenter la valeur obtenue.

4ème partie

Le nickel en solution aqueuse

4.1. Dosage complexométrique

La détermination de la concentration molaire volumique ex; d’une solution aqueuse ‏5ه‎
‎nickel II peut se faire par dosage complexométrique. Un tel dosage est effectué par une solu-
tion aqueuse de l'ion éthylène diaminetétraacétate, ou E.D.T.A., noté Y*- dans la suite. 1/8606
éthylène diaminetétraacétate H,Y est un tétraacide. Pour effectuer le dosage, on utilise une so-
lution de sel disodique de l’E.D.T.A. noté (2Na*, ‏“لايق‎ ( de concentration molaire volumique

4.1.1. Quel est le domaine de stabilité de la forme H,Y?- ? Comment peut-on procéder au lab-
oratoire, pour déterminer avec précision la concentration molaire volumique cy du sel disodique ?
Pour repérer le point d'équivalence, on utilise la murexide, notée Mu, comme indicateur

Epreuve de Chimie 4/5

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 6 —

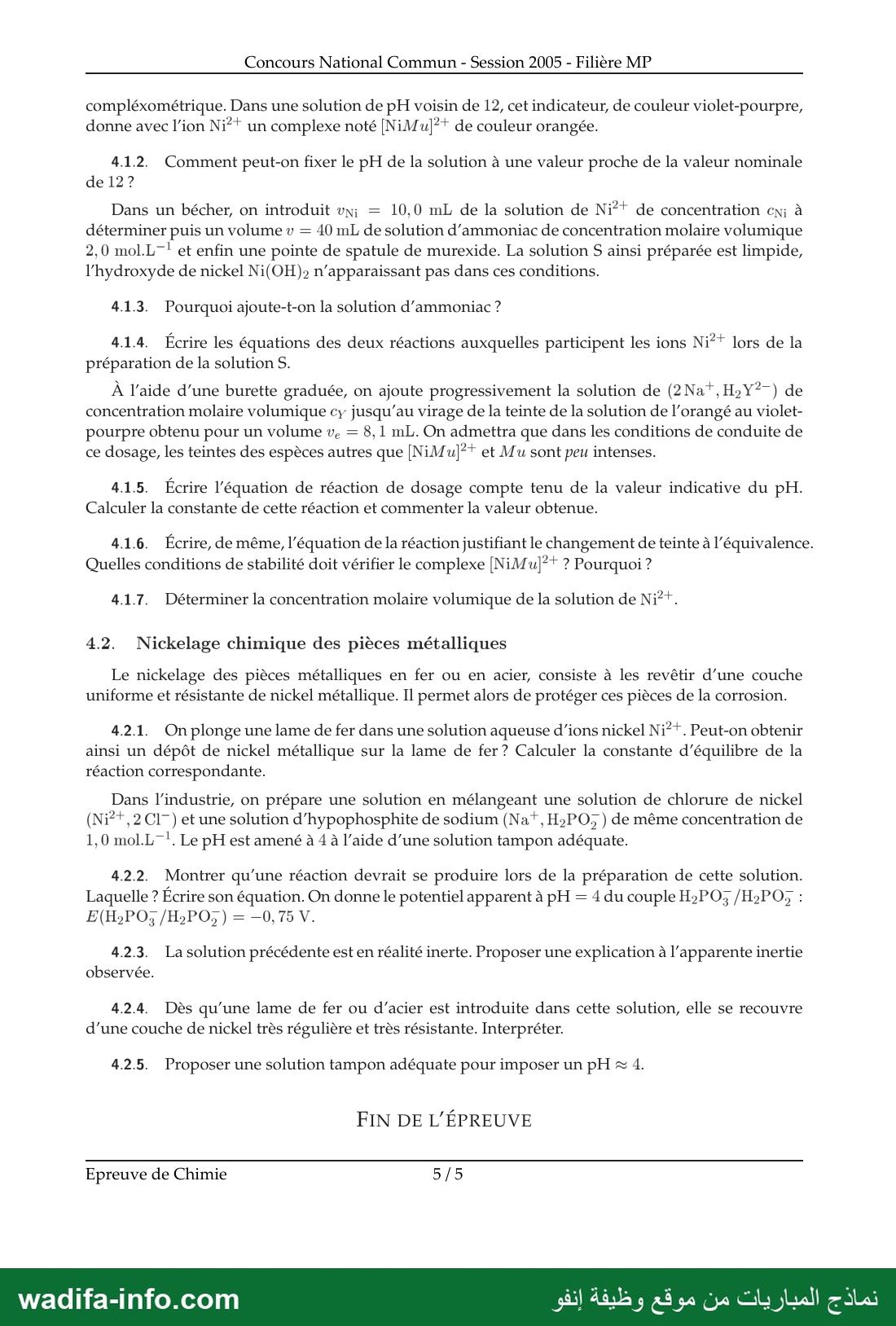

Concours National Commun - Session 2005 - Filière MP

compléxométrique. Dans une solution de pH voisin de 12, cet indicateur, de couleur violet-pourpre,
donne avec l'ion Ni°* un complexe noté [NiMu]?* de couleur orangée.

4.1.2. Comment peut-on fixer le pH de la solution à une valeur proche de la valeur nominale
de 12?

Dans un bécher, on introduit vw; = 10,0 mL de la solution de Ni?* de concentration en; à
déterminer puis un volume v = 40 mL de solution d'ammoniac de concentration molaire volumique
2,0 mol.L-* et enfin une pointe de spatule de murexide. La solution S ainsi préparée est limpide,
l’hydroxyde de nickel Ni(OH)» n'apparaissant pas dans ces conditions.

4.1.3. Pourquoi ajoute-t-on la solution d'’ammoniac ?
4.1.4. Écrire les équations des deux réactions auxquelles participent les ions 11127 lors de la
préparation de la solution S.

À l'aide d’une burette graduée, on ajoute progressivement la solution de (2 Na*, H,Y”7) de
concentration molaire volumique cy jusqu’au virage de la teinte de la solution de l’orangé au violet-
pourpre obtenu pour un volume ve = 8,1 mL. On admettra que dans les conditions de conduite de
ce dosage, les teintes des espèces autres que [NiMu]?* et Mu sont peu intenses.

4.15. Écrire l'équation de réaction de dosage compte tenu de la valeur indicative du pH.
Calculer la constante de cette réaction et commenter la valeur obtenue.

41.6. Écrire, de même, l'équation de la réaction justifiant le changement de teinte à l’équivalence.
Quelles conditions de stabilité doit vérifier le complexe [NiMu]?* ? Pourquoi ?

4.1.7. Déterminer la concentration molaire volumique de la solution de Ni**.

4.2.  Nickelage chimique des pièces métalliques
Le nickelage des pièces métalliques en fer ou en acier, consiste à les revêtir d’une couche

uniforme et résistante de nickel métallique. 11 permet alors de protéger ces pièces de la corrosion.

4.2.1. On plonge une lame de fer dans une solution aqueuse d'ions nickel Ni°*. Peut-on obtenir
ainsi un dépôt de nickel métallique sur la lame de fer ? Calculer la constante d'équilibre de la
réaction correspondante.

Dans l’industrie, on prépare une solution en mélangeant une solution de chlorure de nickel
(Ni?*,2 CI) et une solution d'hypophosphite de sodium (Na*, H,PO7) de même concentration de
1,0 mol.L7!. Le pH est amené à 4 à l’aide d’une solution tampon adéquate.

4.2.2. Montrer qu’une réaction devrait se produire lors de la préparation de cette solution.
Laquelle ? Écrire son équation. On donne le potentiel apparent à pH = 4 du couple ‏و1110‎ /H,PO;5 :

4.2.3. La solution précédente est en réalité inerte. Proposer une explication à l’apparente inertie
observée.

4.2.4. Dès qu’une lame de fer ou d'acier est introduite dans cette solution, elle se recouvre
d’une couche de nickel très régulière et très résistante. Interpréter.

4.2.5. Proposer une solution tampon adéquate pour imposer un pH = 4.

FIN DE L'ÉPREUVE

Epreuve de Chimie 5/5
