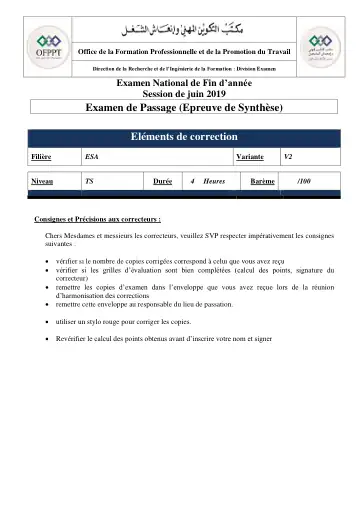

Eléments de correction Passage V2
d’harmonisation des corrections remettre cette enveloppe au responsable du lieu de passation.
Filière : ESA — Électromécanique des Systèmes Automatisés
📥 Télécharger le PDF (470 Ko)Sommaire du document
- 1. le nom de l’étage1 : amplificateur inverseur
- 1 – Le schéma de l’installation.
- 3 – l’intensité efficace du courant dans un fil de ligne I=S/(U*√3)=26,47 A.
- 2- la tension à la charge Uch=Rth*Eth/(Rch+Rth)=9,44V
- 1. la valeur numérique de l’impédance Z= U/I=200Ω
- 2. son facteur de puissance Cosφ=P/(U*I)=0,75
- 3. le déphasage .
- 5. déduire les valeurs de r et C.
- 3. Le temps t=Course/Vitesse=6s .
- 1. les noms de chaque élément
- 3. La tige d'un vérin double effet doit sortir lorsqu’on actionne soit un bouton
- 1 cm équivaut à 5A pour le courant)
- 3. l’équation horaire de cette tension sous la forme
- 1. le but de ce montage redresseur simple alternance commandé.
- 2. le principe du fonctionnement et le rôle des étages
- 3. les formes d’ondes des tensions (Ve, Vr, Vc et Vg) après chaque étage
- 4. On remplace l’UJT par un PUT
- 1. Alimentation stabilisé à base d’une diode Zener.
- 2. les allures des tensions: Vt, Vc et Vz
- 3. le rôle du condensateur C : condensateur de filtrage
Aperçu du contenu
Extrait des premières pages, texte tiré du PDF. Le document complet (10 pages) est dans le PDF.
1. le nom de l’étage1 : amplificateur inverseur étage 2 : amplificateur inverseur. 2. La valeur de la tension Vs1=-Ve1*R2/R1=-24V 3. La valeur de la tension Vs2=-Vs1*R5/R3=12V
II. Une installation triphasée équilibrée est alimentée par un réseau 230 V/400 V, 50 Hz. Elle comporte : - Deux moteurs triphasés : - Moteur MA : Puissance active consommée PA = 3 kW Cos φA = 0,70 - Moteur MB : Puissance active consommée PB = 5 kW Cos φB = 0,75 - Tois moteurs monophasés 230 V identiques, les caractéristiques nominales d’un de ces moteurs sont :
IV. Un dipôle Z, constitué d’un condensateur de capacité C et de résistance r, est alimenté par une tension sinusoïdale u(t) de fréquence f = 50 Hz.
2. son facteur de puissance Cosφ=P/(U*I)=0,75 3. le déphasage . 4. Ecrire la loi des mailles sous sa forme vectorielle de ce circuit. Construire la représentation de Fresnel associée au circuit (échelles : 10 V/cm et 0,1 A/cm).
VI. Pour le circuit pneumatique donné sur la figure ci-dessous : 1. les noms de chaque élément SM : distributeur 3/2 à commande manuelle (poussoir bistable), 1S1, 1S0 : deux fin de course à galet, 1C : vérin double effet, 1D : distributeur 5/2 bistable à commande pneumatique
2. le fonctionnement du schéma : le vérin 1C sort si on appui sur le bouton SM et la fin de course 1S0 est actionnée, et le vérin rentre si la fin de course 1S1 est actionnée.
3. La tige d'un vérin double effet doit sortir lorsqu’on actionne soit un bouton poussoir d’un distributeur 3/2, soit une fin de course à galet. Le vérin doit revenir à sa position initiale lorsqu’on actionne un deuxième bouton poussoir d’un distributeur 3/2, la vitesse de rentrée est ralentie. Donner le schéma du circuit pneumatique.
La référence de tension (0 V) est à mi-hauteur de l’écran. Calibre: 100 V/Div. Base de temps: 2,5ms/Div. 1. sa période T=20 ms, sa fréquence f=50Hz sa pulsation ω=314 rad/s sa valeur moyenne Umoy=0V son amplitude Umax=220V sa valeur efficace U=155V
2. Construire les vecteurs de Fresnel (1 cm équivaut à 40 V pour la tension et 1 cm équivaut à 5A pour le courant)
