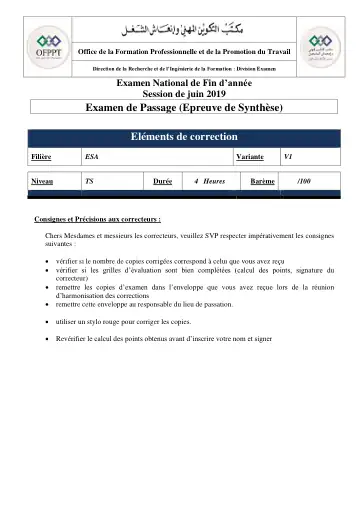

Eléments de correction Passage V1

II. Un dipôle Z, constitué d’une bobine d’inductance L et de résistance r, est alimenté par une tension sinusoïdale u(t) de fréquence f = 50 Hz.

3. le déphasage . 4. Ecrire la loi des mailles sous sa forme vectorielle de ce circuit. Construire la représentation de Fresnel associée au circuit (échelles : 10 V/cm et 0,1 A/cm).

III. Un réseau triphasé 230 V/400 V, 50 HZ, alimente trois récepteurs équilibrés dont les caractéristiques sont les suivantes, dans les conditions de fonctionnement considérées : - Récepteur RA : Puissance active consommée PA = 3 kW Cos φA = 0,70 - Récepteur RB : Puissance active consommée PB = 2 kW Cos φB = 0,75 - Récepteur RC : Puissance active consommée PC = 4 kW Cos φC = 0,85 Lorsque les trois récepteurs fonctionnent simultanément :

2 – le facteur de puissance Cos φ=P/S=0,78. 3 – l’intensité efficace du courant dans un fil de ligne I=S/(U*√3)=16,6A. 4 – le diagramme des puissnaces de cette installation. P, Q et S

3. Le temps t =longueur/vitesse=2s. VI. Pour le circuit pneumatique donné sur la figure ci-dessous : 1. Indiquer les noms de chaque élément ; 1.0 : vérin double effet 1.01 ; 1.02 : réducteur de débit unidirectionnel 1.1 : distributeur 4/2 bistable à commande pneumatique 1.2 ; 1.3 : distributeur 3/2 à commande manuelle (bouton) 0.1 : unité de conditionnement

2. le fonctionnement du schéma : le vérin sort lorsqu’on appui sur le bouton 1.2 et rentre lorsque le bouton 1.3 est actionné, les vitesses de sortie et de rentrée sont réglable.

3. La tige d'un vérin double effet doit sortir lorsqu’on actionne simultanément les boutons poussoirs de deux distributeurs 3/2. Le vérin doit revenir à sa position initiale lorsqu’au moins un des deux boutons poussoirs est relâché, la vitesse de sortie est ralentie. Donner le schéma du circuit pneumatique.
