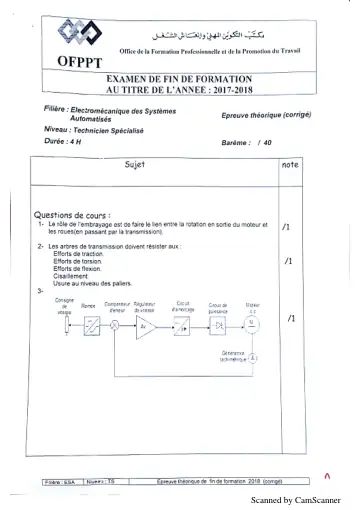

corrige examen de fin de formation 2018 ts esa theorique
Filière : Eleciromécanique des Systèmes Epreuve théorique (corrigé)
Filière : ESA — Électromécanique des Systèmes Automatisés
📥 Télécharger le PDF (1.4 Mo)Sommaire du document
- 2 plag rlangle. n
- e- Pertes constante Pc=Pabs — Pj et Pj = RI? alors Pc=430 Wet 10,5
- c- la puissance utile =(1-g)* Ptr -pertemec /05
- e- le facteur de puissance est de 0.69.
- Essai n°1
- 1) La puissance Po absorbée par l’induit du moteur
- 2) Les pertes par effet Joule PJO dans l’induit du moteur
- Essai n°2
- 4) La puissance P2 absorbée par l’induit : d
- 5) Les pertes par effet Joule dans l’induit PJ2
- 6) La valeur de pc
- 7) La valeur de la puissance mécanique pméca fournie à la machine
- 1) compteur asynchrone modulo 10.
- 1) moment du couple th
- 2) Le volume par tour
- 3) Débit utile dans le moteur
- 4) Puissance disponible sur l’arbre (pu)
- 5) Puissance reçue
- 6) rendement globale /075
- 7) Vitesse de l’huile dans la tuyauterie
- 2 Le schéma
- 2) Les avantages qu'offre un transistor IGBT par rapport aux commutateurs
- 3) Respect l’ordre des phases
- 4) La partie utile de la caractéristique mécanique du moteur
Aperçu du contenu
Extrait des premières pages, texte tiré du PDF par reconnaissance de caractères (OCR) — de petites erreurs sont possibles. Le document complet (7 pages) est dans le PDF.
Le moment du couple de pertes constantes du moteur noté Cc :
[Filière : ESA __| Niveau: TS | Epreuve théorique de fin de formation 2018 (corrigé) _]
7) La valeur de la puissance mécanique pméca fournie à la machine
La puissance pméca fournie à la machine asynchrone correspond à la 7
Cette puissance pméca correspond aux pertes mécaniques du moteur
[Filière : ESA | Niveau : TS I Epreuve théorique de fin de formation 2018 (corrigé) ] L
PRESET : est une entrée de forçage à l’état 1 (remise à 1). A
CLEAR : est une entrée d’initialisation à l’état 0 (remise à 0). 71
[Filière : ESA | Niveau : TS I Epreuve théorique de fin de formation 2018 (corrigé) ]
(1) Redresseur type parallèle double PD3 : pont triphasé à diodes qui
transforme la tension alternative sinusoïdale en tension redressée
(4) Onduleur autonome à fréquence variable : il transforme une tension
continue en une tension alternative à fréquence variable tout en
2) Les avantages qu'offre un transistor IGBT par rapport aux commutateurs
-__IGBT (Insulated Gate Bipolar Transistor). Il associe les avantages de
-__IGBT fonctionne des faibles tensions VCE et avec des courant
[Filière : ESA __ | Niveau : TS | Epreuve théorique de fin de formation 2018 (corrigé)
Composant robuste (supporte des surcharges importantes de courant,
- Les transistors IGBT utilisés en variation de vitesse peuvent fonctionner
Pour l'entrainement des pompes, le respect de l’ordre des phases est
obligatoire ; et ce ci afin de respecter le sens de rotation des pompes : A
dans la majorité des cas, il est gravé sur le corps de pompe afin d'éviter
4) La partie utile de la caractéristique mécanique du moteur :
Le variateur est équipé d’une commande à U/f constant. C’est à dire que
la fréquence f est asservie à la tension U afin que le rapport soit toujours
constant, L'avantage est que le couple est constant jusqu’à la vitesse
nominale. Dans ce cas, la partie linéaire de la caractéristique mécanique
CM(n) d’un moteur asynchronc triphasé se déplace parallèlement à elle-
même quand on fait varier la fréquence de sa tension d’alimentation.
5.1) Lors d’un freinage, La charge entraine la machine et l’énergie cinétique
de la machine peut être convertie en énergie électrique : dans ce cas la
