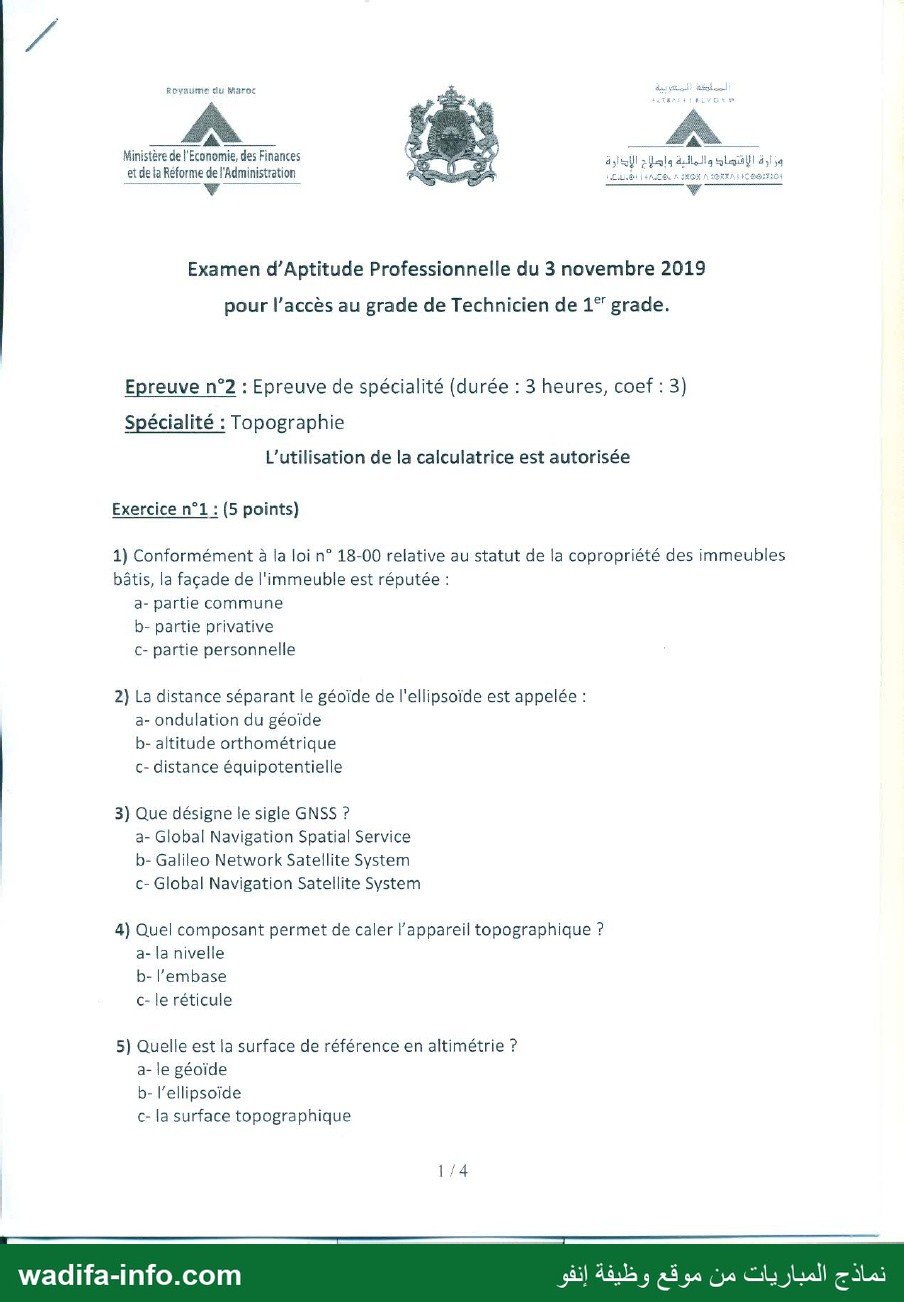

Royaume du Maroc
à
وزارة الإقتصاد والماتية وإهلاح ‎١‏
7
َ :
Ministère de l'Economie, des Finances
et de ia Reforme de l'Administration
Examen d’Aptitude Professionnelle du 3 novembre 2019
pour l'accès au grade de Technicien de 1° grade.
Epreuve n°2 : Epreuve de spécialité (durée : 3 heures, coef : 3)
Spécialité : Topographie
L'utilisation de la calculatrice est autorisée
Exercice n°1 : (5 points)
1) Conformément à la loi n° 18-00 relative au statut de la copropriété des immeubles
bâtis, la façade de l'immeuble est réputée :
a- partie commune
b- partie privative
c- partie personnelle
2} La distance séparant le géoïde de l'ellipsoïde est appelée :
a- ondulation du géoide
b- altitude orthométrique
c- distance équipotentielle
3) Que désigne le sigle GNSS ?
a- Global Navigation Spatial Service
b- Galileo Network Satellite System
c- Global Navigation Satellite System
4) Quel composant permet de caler l'appareil topographique ?
a- la nivelle
b- l'embase
c- le réticule
5) Quelle est la surface de référence en altimétrie ?
a- le géoïde
b- l’ellipsoïde
c- la surface topographique

— صفحة 2 —

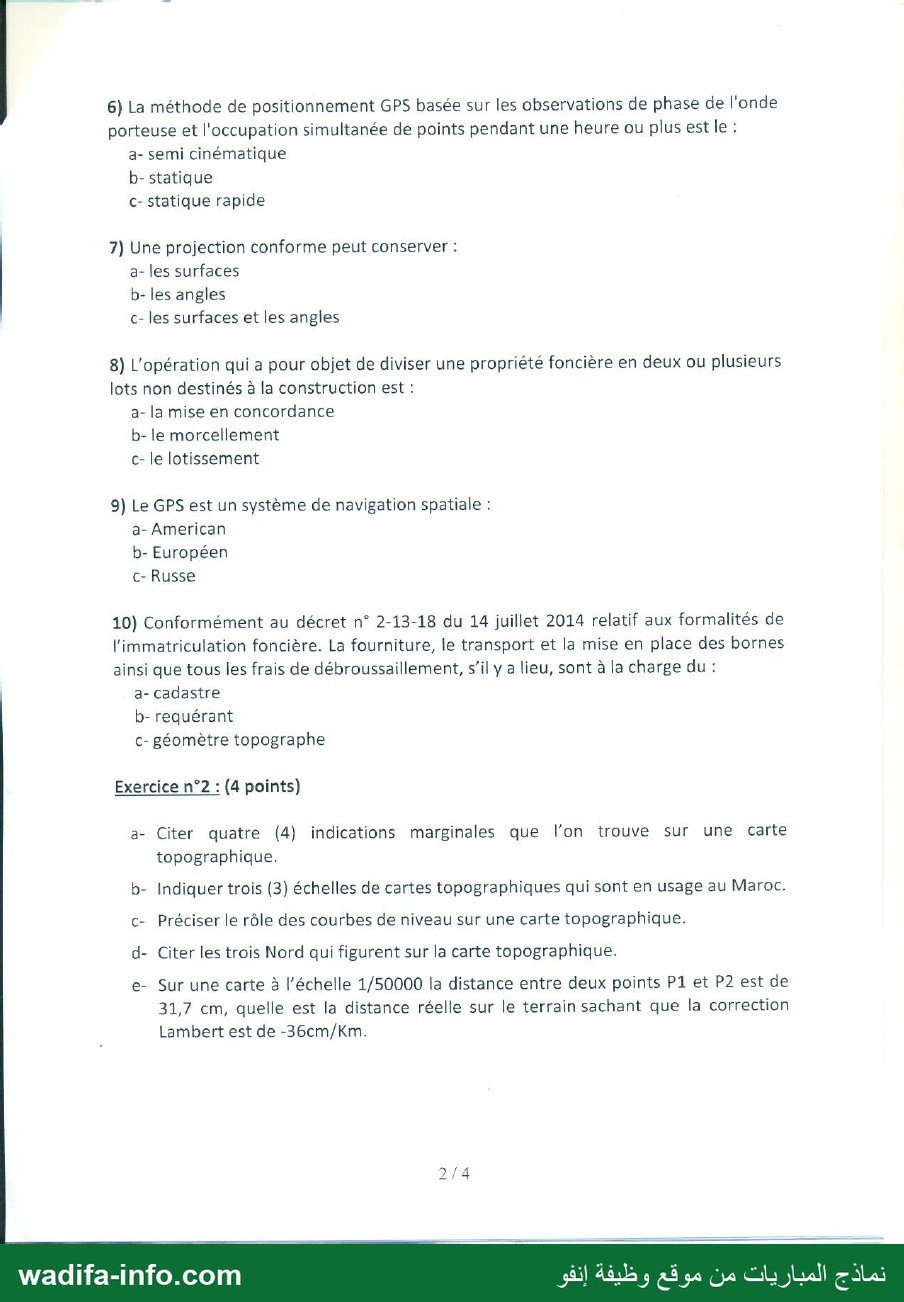

6) La méthode de positionnement GPS basée sur les observations de phase de l'onde
porteuse et l'occupation simultanée de points pendant une heure ou plus est le :
a- semi cinématique
b- statique
c- statique rapide
7) Une projection conforme peut conserver :
a- les surfaces
b- les angles
c-les surfaces et les angles
8) L'opération qui a pour objet de diviser une propriété foncière en deux ou plusieurs
lots non destinés à la construction est :
a- la mise en concordance
b- le morcellement
c- le lotissement
9) Le GPS est un système de navigation spatiale :
a- American
b- Européen
c- Russe
10) Conformément au décret n° 2-13-18 du 14 juillet 2014 relatif aux formalités de
l'immatriculation foncière. La fourniture, le transport et la mise en place des bornes
ainsi que tous les frais de débroussaillement, s’il y a lieu, sont à la charge du :
a- cadastre
b- requérant
c- géomètre topographe
Exercice n°2 : (4 points)
a- Citer quatre (4) indications marginales que l’on trouve sur une carte
topographique.
b- Indiquer trois (3) échelles de cartes topographiques qui sont en usage au Maroc.
c- Préciser le rôle des courbes de niveau sur une carte topographique.
d- Citer les trois Nord qui figurent sur la carte topographique.
e- Sur une carte à l'échelle 1/50000 la distance entre deux points P1 et P2 est de
31,7 cm, quelle est la distance réelle sur le terrain sachant que la correction
Lambert est de -36cm/Km.

— صفحة 3 —

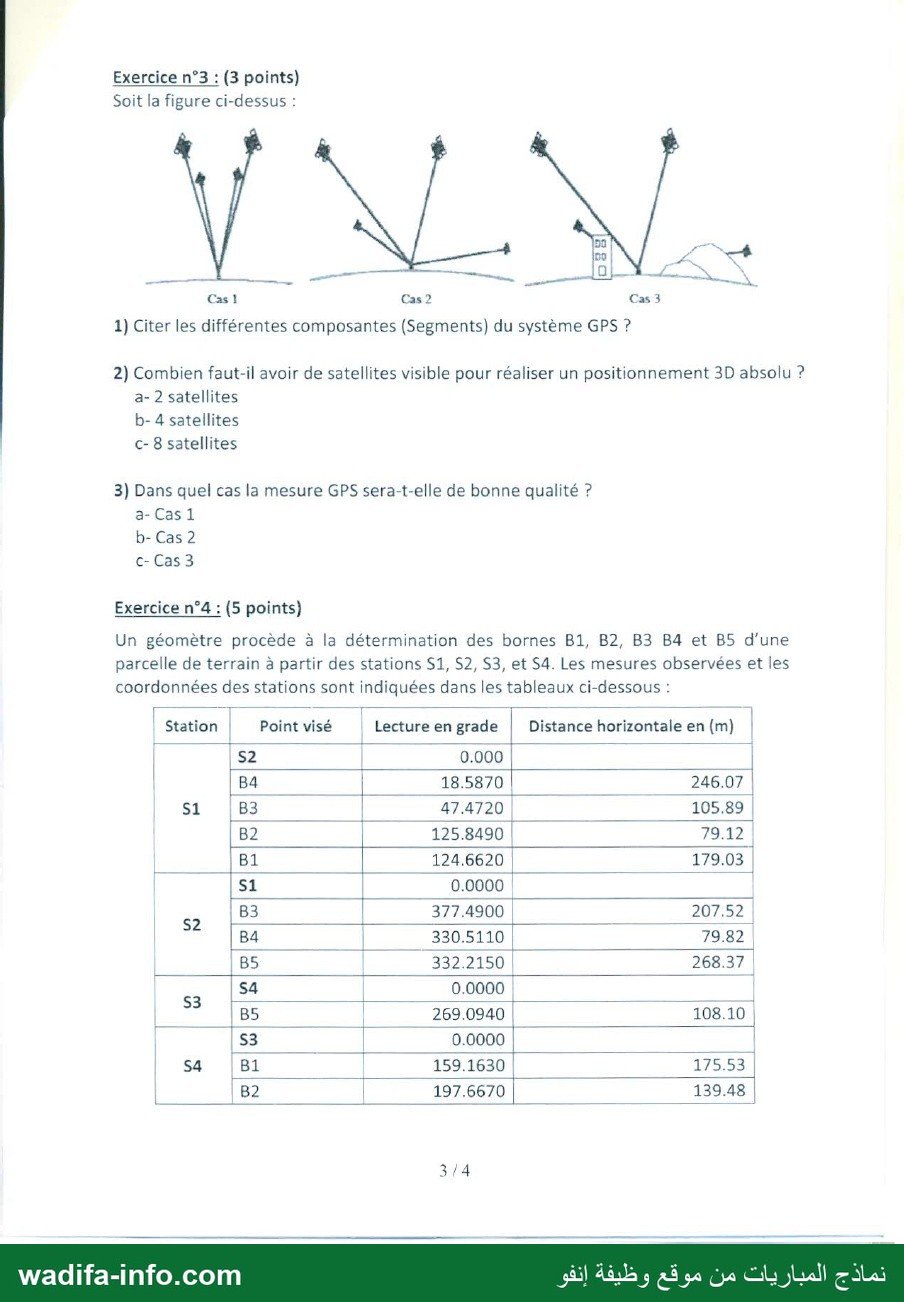

Exercice 053 : (3 points)
Soit la figure ci-dessus :
Cas!
1) Citer les différentes composantes (Segments) du système GPS ?
2) Combien faut-il avoir de satellites visible pour réaliser un positionnement 3D absolu ?
a- 2 satellites
b- 4 satellites
c- 8 satellites3) Dans quel cas la mesure GPS sera-t-elle de bonne qualité ?
a-Cas1
b- Cas 2
c- Cas 3
Exercice n°4 : (5 points)
Un géomètre procède à la détermination des bornes B1, 82, 83 84 et 85 d’une
parcelle de terrain à partir des stations S1, S2, S3, et S4. Les mesures observées et les
coordonnées des stations sont indiquées dans les tableaux ci-dessous :
Station | Point visé | Lecture en grade | Distance horizontale en (m) |
s2 0.000 |
84 18.5870 | 246.07 |
| S1 3 474720 | 105.89
| B2 125.8490 79.12
B1 124.6620 179.03 |
| si 0.0000 | |
B3 _[ 3774900 207.52 |
52 [84 330.5110 79.82
85 | _332.2150 268.37 |
0 0.0000 فقا َي ]
85 269.0940 108.10
8 153 0.0000 | |
sa 1 159.1630 | 175.53
| B2 197.6670 139.48
34

— صفحة 4 —

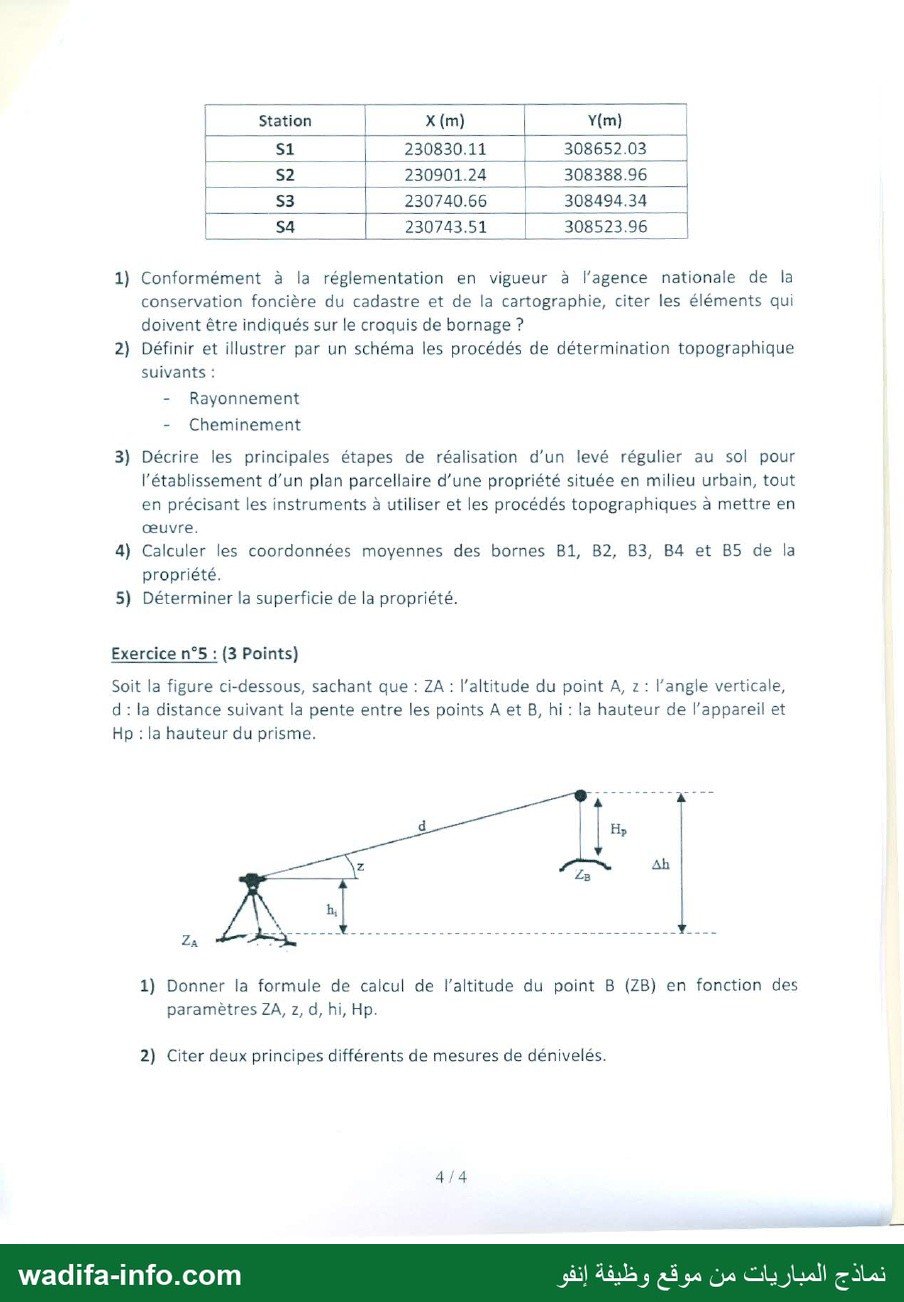

Station | X (m) | Y{m) |
| 51 |_ 23083031 | 30865203 |
| 52 | 23090124 | 30838896 |
| 53 23074066 | 308494
sa 230743.51 308523.96
Conformément à la réglementation en vigueur à l'agence nationale de la
conservation foncière du cadastre et de la cartographie, citer les éléments qui
doivent être indiqués sur le croquis de bornage ?
Définir et illustrer par un schéma les procédés de détermination topographique
suivants :
- Rayonnement
-  Cheminement
Décrire les principales étapes de réalisation d’un levé régulier au sol pour
l'établissement d’un plan parcellaire d’une propriété située en milieu urbain, tout
en précisant les instruments à utiliser et les procédés topographiquesà mettre en
œuvre.
Calculer les coordonnées moyennes des bornes 81, 82, 83, 84 et 85 de la
propriété.
Déterminer la superficie de la propriété.
1)
2)
3
بت
4
—
5)
Exercice n°5 : (3 Points)
Soit la figure ci-dessous, sachant que : ZA : l'altitude du point À, 2: l'angle verticale,
d : la distance suivant la pente entre les points À et B, hi: la hauteur de l'appareil et
Hp : la hauteur du prisme.
Za
1) Donner la formule de calcul de l'altitude du point 8 (ZB) en fonction des
paramètres ZA, 2, d, hi, Hp.
2) Citer deux principes différents de mesures de dénivelés.
