Modèle d'examen d'aptitude professionnelle pour l'accès au grade de technicien de 1er grade — Ministère de l'Économie, des Finances et de la Réforme de l'Administration — session du 3 novembre 2019 — Épreuve de spécialité : Électricité

Ce texte est extrait automatiquement des images de l'épreuve et peut contenir des erreurs de lecture — les images ci-dessus font foi.

— صفحة 1 —
0118101 du 102106

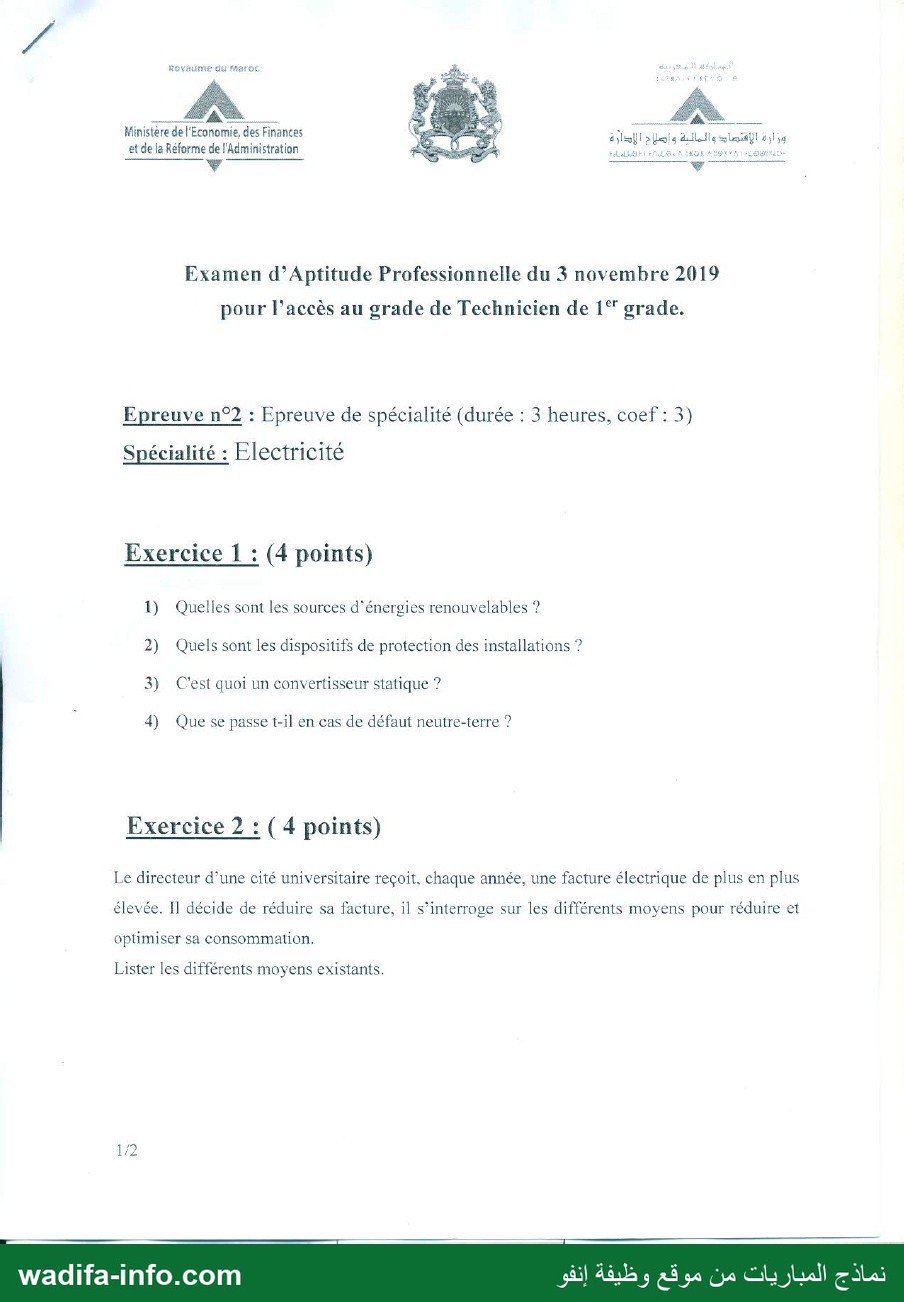

Ministère de l'Economie, des Finances
et de la Réforme de l'Administration
F
والمانية ‎Lois‏ > الإدارة
Examen d’Aptitude Professionnelle du 3 novembre 2019
pour l'accès au grade de Technicien de 1°’ grade.
Epreuve n°2 : Epreuve de spécialité (durée : 3 heures, coef : 3)
Spécialité : Electricité
Exercice 1 : (4 points)
1) Quelles sont les sources d'énergies renouvelables ?
2) Quels sont les dispositifs de protection des installations ?
3) C'est quoi un convertisseur statique ?
4) Que se passe t-il en cas de défaut neutre-terre ?
Exercice 2 : ( 4 points)
Le directeur d’une cité universitaire reçoit, chaque année, une facture électrique de plus en plus
élevée. Il décide de réduire sa facture, il s’interroge sur les différents moyens pour réduire et
optimiser sa consommation.
Lister les différents moyens existants.
122

— صفحة 2 —

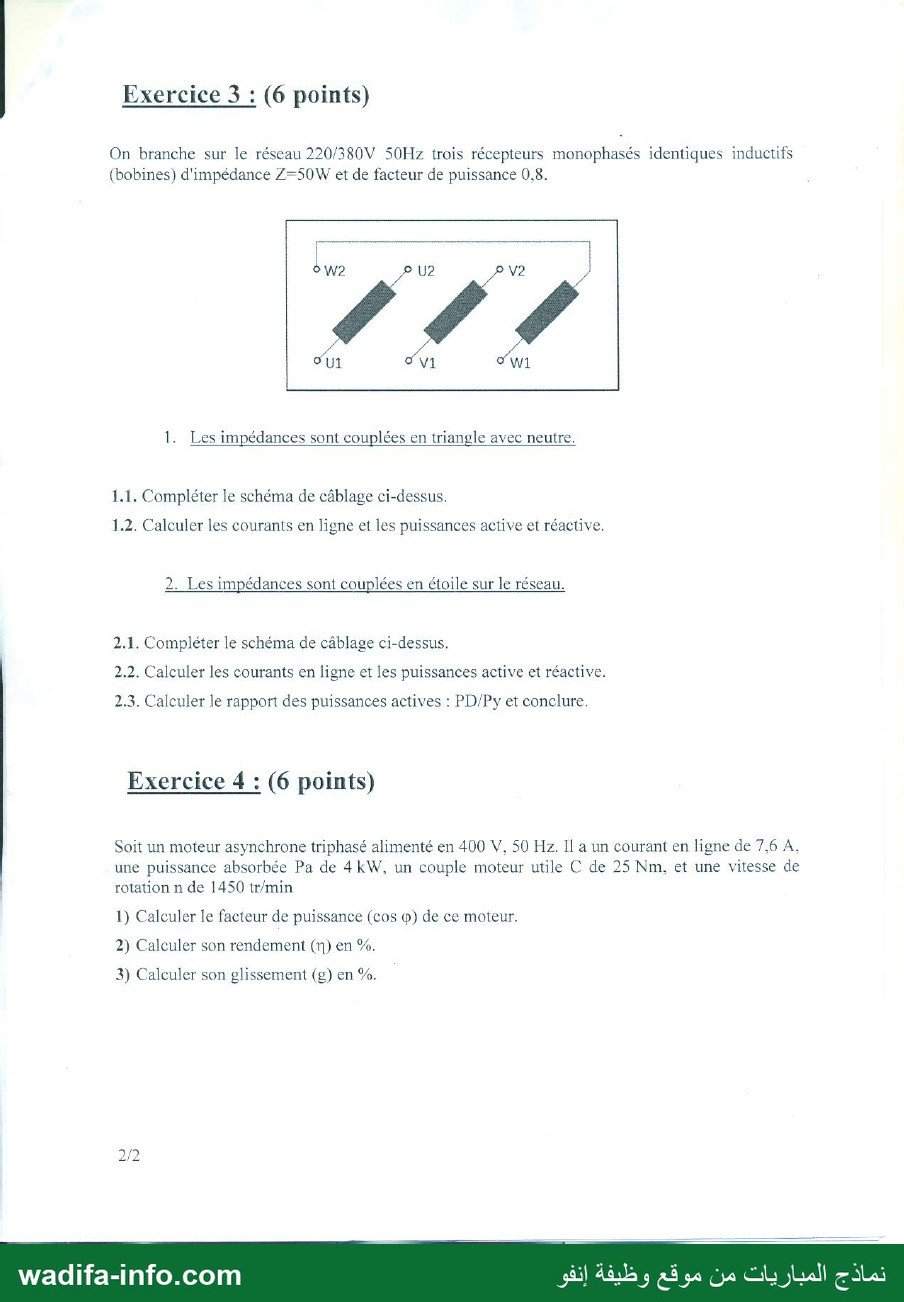

Exercice 3 : (6 points)
On branche sur le réseau 220/380V 50117 trois récepteurs monophasés identiques inductifs
(bobines) d'impédance 2-5018 et de facteur de puissance 0,8.
1. Les impédances sont couplées en triangle avec neutre.
1.1. Compléter le schéma de câblage ci-dessus.
1.2. Calculer les courants en ligne et les puissances active et réactive.
2. Les impédances sont couplées en étoile sur le réseau.
2.1. Compléter le schéma de câblage ci-dessus.
2.2. Calculer les courants en ligne et les puissances active et réactive.
2.3. Calculer le rapport des puissances actives : PD/Py et conclure.
Exercice 4 : (6 points)
Soit un moteur asynchrone triphasé alimenté en 400 V, 50 Hz. Il a un courant en ligne de 7,6 A,
une puissance absorbée Pa de 4kW, un couple moteur utile € de 25 Nm, et une vitesse de
rotation n de 1450 tr/min
1) Calculer le facteur de puissance (cos w) de ce moteur.
2) Calculer son rendement (n) en %.
3) Calculer son glissement ‏(ع)‎ en %.
