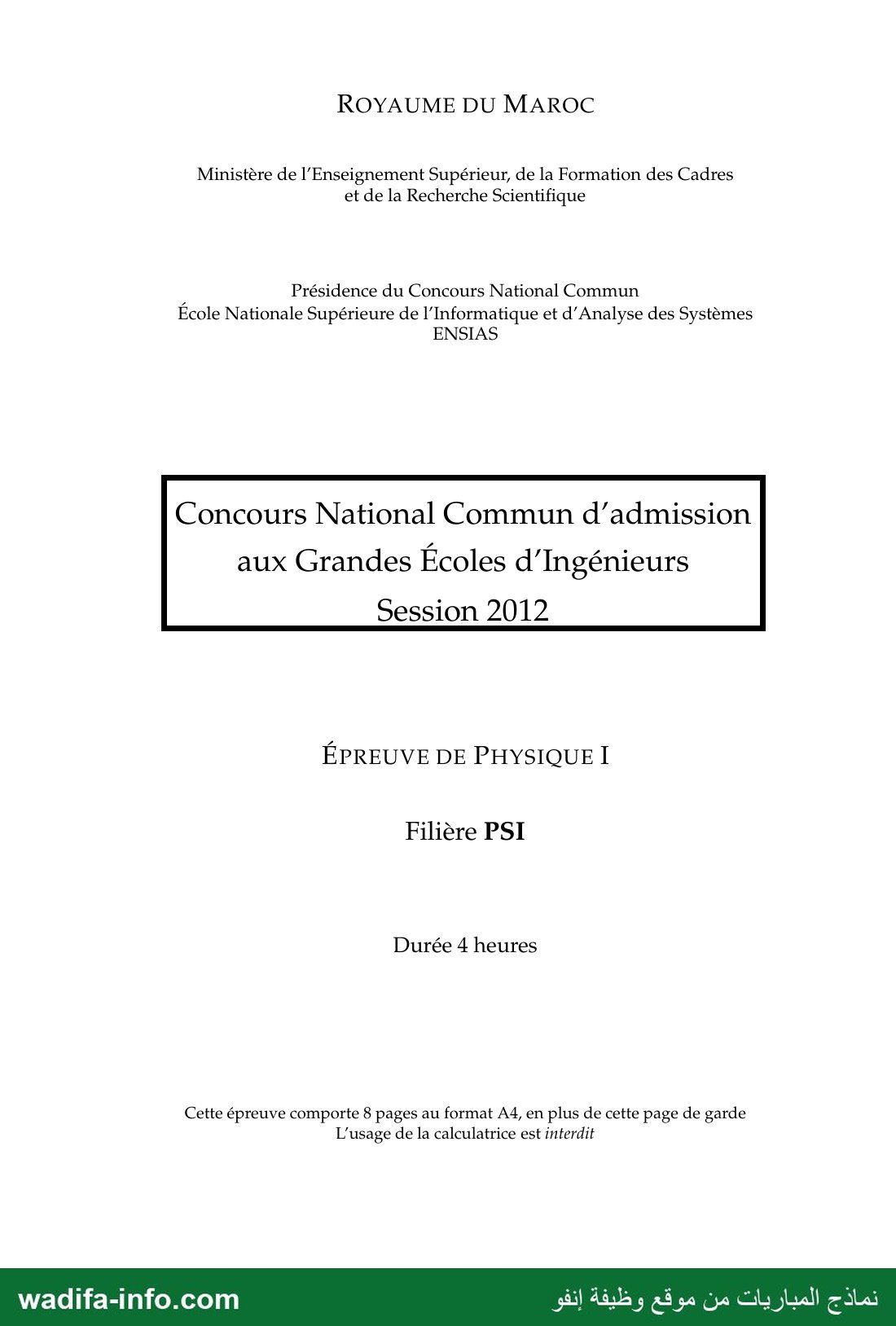

ROYAUME DU MAROC

Ministère de l'Enseignement Supérieur, de la Formation des Cadres
et de la Recherche Scientifique

Présidence du Concours National Commun

École Nationale Supérieure de l'Informatique et d'Analyse des Systèmes
ENSIAS

Concours National Commun d’admission

aux Grandes Écoles d'Ingénieurs
Session 2012

ÉPREUVE DE PHYSIQUE I

Filière PSI

Durée 4 heures

Cette épreuve comporte 8 pages au format A4, en plus de cette page de garde
L'usage de la calculatrice est interdit

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 2 —

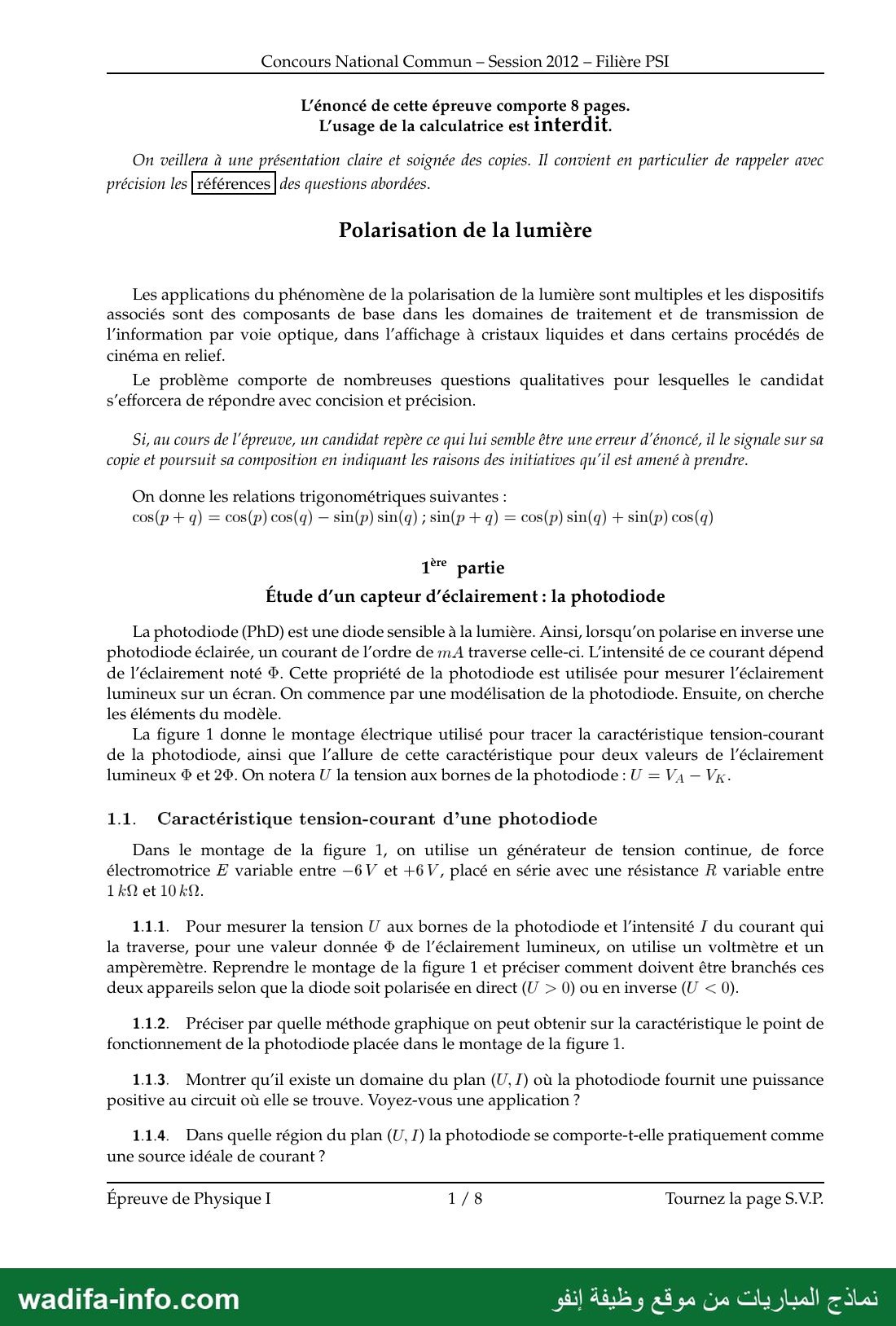

Concours National Commun - Session 2012 - Filière PSI

L'énoncé de cette épreuve comporte 8 pages.
L'usage de la calculatrice est interdit.

On veillera à une présentation claire et soignée des copies. Il convient en particulier de rappeler avec

précision les | références | des questions abordées.

Polarisation de la lumière

Les applications du phénomène de la polarisation de la lumière sont multiples et les dispositifs
associés sont des composants de base dans les domaines de traitement et de transmission de
l'information par voie optique, dans l'affichage à cristaux liquides et dans certains procédés de
cinéma en relief.

Le problème comporte de nombreuses questions qualitatives pour lesquelles le candidat
s’efforcera de répondre avec concision et précision.

Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, il le signale sur sa
copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.

On donne les relations trigonométriques suivantes :
cos(p + q) = cos(p) cos(q) — sin(p) sin(g) ; sin(p + q) = cos(p) sin(q) + sin(p) cos(q)

1°'° partie
Étude d’un capteur d’éclairement : la photodiode

La photodiode (PhD) est une diode sensible à la lumière. Ainsi, lorsqu'on polarise en inverse une
photodiode éclairée, un courant de l'ordre de mA traverse celle-ci. L'intensité de ce courant dépend
de l’éclairement noté ©. Cette propriété de la photodiode est utilisée pour mesurer l’éclairement
lumineux sur un écran. On commence par une modélisation de la photodiode. Ensuite, on cherche
les éléments du modèle.

La figure 1 donne le montage électrique utilisé pour tracer la caractéristique tension-courant
de la photodiode, ainsi que l'allure de cette caractéristique pour deux valeurs de l’éclairement
lumineux © et 20. On notera U la tension aux bornes de la photodiode : U = Va — ‏را‎

1.1. Caractéristique tension-courant d’une photodiode

Dans le montage de la figure 1, on utilise un générateur de tension continue, de force
électromotrice E variable entre —6V et +6V, placé en série avec une résistance R variable entre
1kQ et 10kQ.

1.1.1. Pour mesurer la tension U aux bornes de la photodiode et l'intensité 1 du courant qui
la traverse, pour une valeur donnée © de l’éclairement lumineux, on utilise un voltmètre et un
ampèremètre. Reprendre le montage de la figure 1 et préciser comment doivent être branchés ces
deux appareils selon que la diode soit polarisée en direct (U › 0) ou en inverse (U ‹ 0).

1.1.2. Préciser par quelle méthode graphique on peut obtenir sur la caractéristique le point de
fonctionnement de la photodiode placée dans le montage de la figure 1.

1.1.3. Montrer qu'il existe un domaine du plan (U, 1) où la photodiode fournit une puissance
positive au circuit où elle se trouve. Voyez-vous une application ?

1.1.4. Dans quelle région du plan (U, 1( la photodiode se comporte-t-elle pratiquement comme
une source idéale de courant ?

Épreuve de Physique I 1/8 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 3 —

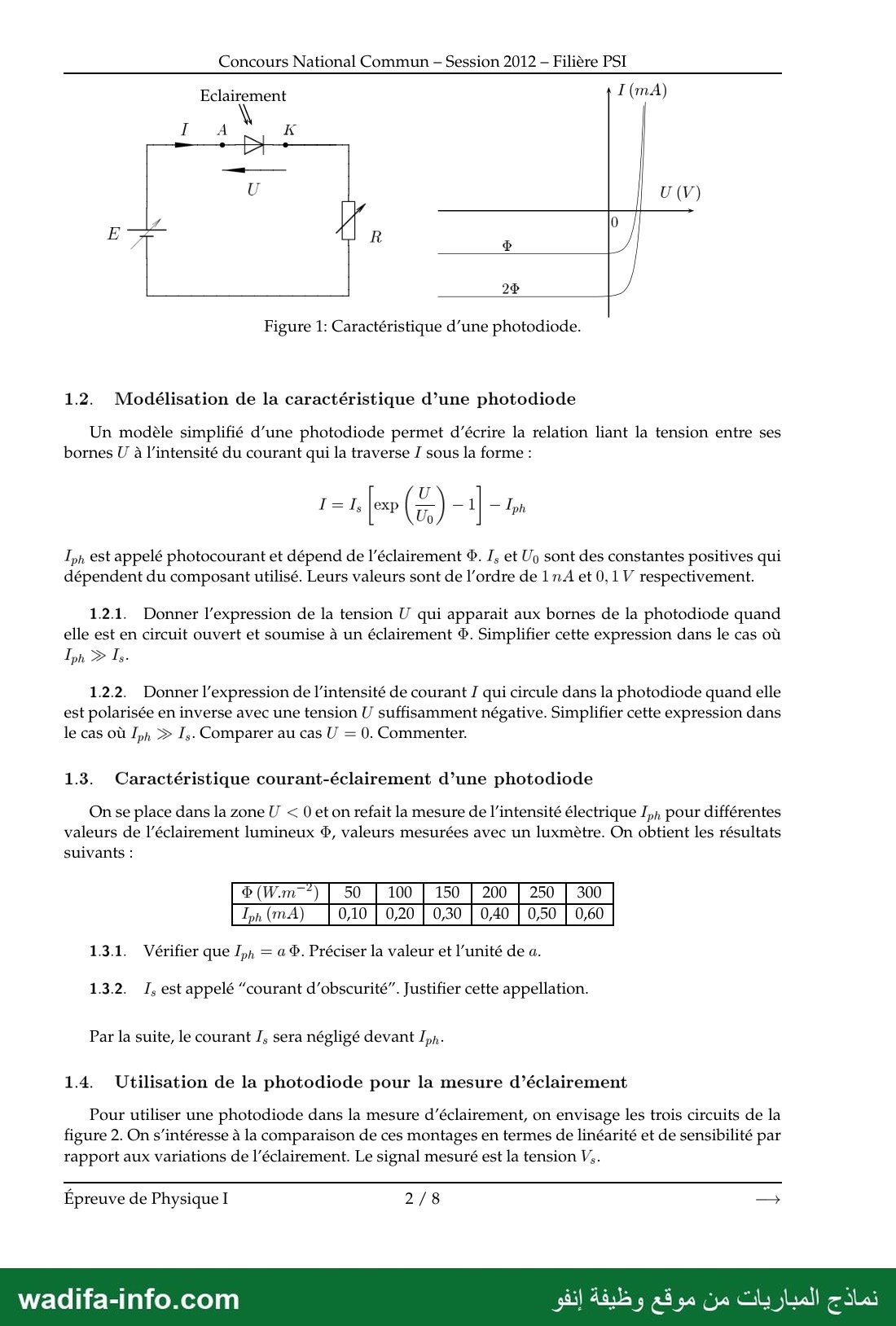

Concours National Commun - Session 2012 - Filière PSI
I (mA)

Eclairement

Figure 1: Caractéristique d’une photodiode.

1.2. Modélisation de la caractéristique d’une photodiode

Un modèle simplifié d’une photodiode permet d'écrire la relation liant la tension entre ses
bornes U à l'intensité du courant qui la traverse [ sous la forme :

In est appelé photocourant et dépend de l’éclairement ©. I; et ‏ونا‎ sont des constantes positives qui
dépendent du composant utilisé. Leurs valeurs sont de l’ordre de 1 mA et 0, 1 V respectivement.

1.2.1. Donner l'expression de la tension U qui apparait aux bornes de la photodiode quand
elle est en circuit ouvert et soumise à un éclairement ®. Simplifier cette expression dans le cas où

1.2.2. Donner l'expression de l'intensité de courant I qui circule dans la photodiode quand elle
est polarisée en inverse avec une tension U suffisamment négative. Simplifier cette expression dans
le cas où I, › 1.. Comparer au cas U = 0. Commenter.

1.3. Caractéristique courant-éclairement d’une photodiode

On se place dans la zone U › 0 et on refait la mesure de l'intensité électrique I,, pour différentes
valeurs de l’éclairement lumineux ®, valeurs mesurées avec un luxmètre. On obtient les résultats
suivants :

IUT)

‎Vérifier que I,, = a ©. Préciser la valeur et l'unité de a.‏ .1.3.1

‎1.3.2. I, est appelé “courant d’obscurité”. Justifier cette appellation.
Par la suite, le courant I, sera négligé devant I,n.-

‎1.4. Utilisation de la photodiode pour la mesure d’éclairement

‎Pour utiliser une photodiode dans la mesure d’éclairement, on envisage les trois circuits de la
figure 2. On s'intéresse à la comparaison de ces montages en termes de linéarité et de sensibilité par
rapport aux variations de l’éclairement. Le signal mesuré est la tension V,.

‎Épreuve de Physique I 2/8 ‏ب‎

‏نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 4 —

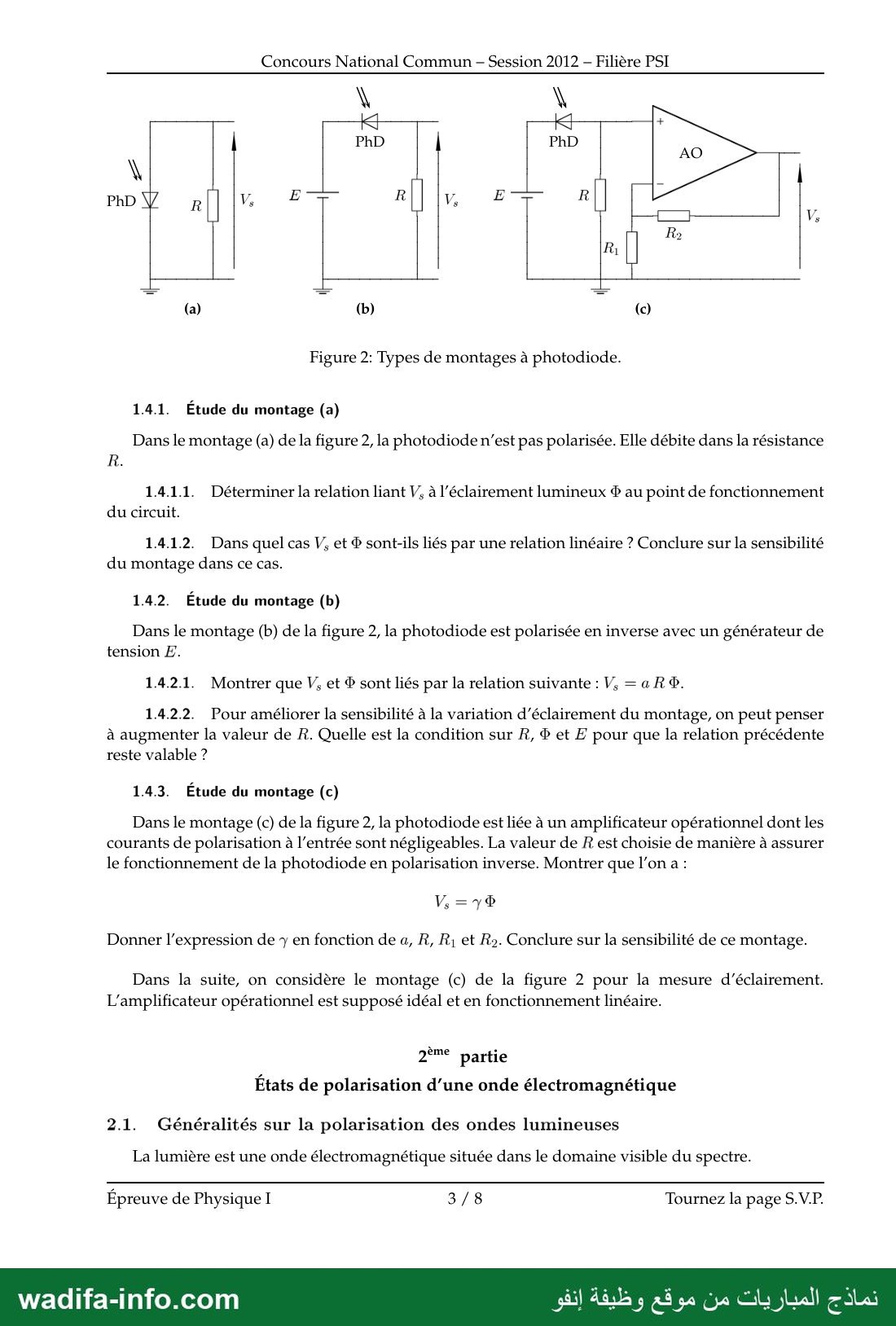

Concours National Commun - Session 2012 - Filière PSI

Figure 2: Types de montages à photodiode.

1.4.1. Étude du montage (a)

Dans le montage (a) de la figure 2, la photodiode n’est pas polarisée. Elle débite dans la résistance

1.4.1.1. Déterminer la relation liant V, à l’éclairement lumineux © au point de fonctionnement
du circuit.

1.4.1.2. Dans quel cas V, et ® sont-ils liés par une relation linéaire ? Conclure sur la sensibilité
du montage dans ce cas.

1.4.2. Étude du montage (b)

Dans le montage (b) de la figure 2, la photodiode est polarisée en inverse avec un générateur de
tension F.

1.4.2.1. Montrer que V, et © sont liés par la relation suivante : V; =aR ©.

1.4.2.2. Pour améliorer la sensibilité à la variation d’éclairement du montage, on peut penser
à augmenter la valeur de R. Quelle est la condition sur R, ® et E pour que la relation précédente
reste valable ?

1.43. Étude du montage (c)

Dans le montage (c) de la figure 2, la photodiode est liée à un amplificateur opérationnel dont les
courants de polarisation à l'entrée sont négligeables. La valeur de R est choisie de manière à assurer
le fonctionnement de la photodiode en polarisation inverse. Montrer que l’on a :

‎Donner l'expression de y en fonction de a, R, R, et Rs. Conclure sur la sensibilité de ce montage.‏

Dans la suite, on considère le montage (c) de la figure 2 pour la mesure d’éclairement.
L'amplificateur opérationnel est supposé idéal et en fonctionnement linéaire.

gème

partie

États de polarisation d’une onde électromagnétique

2.1. Généralités sur la polarisation des ondes lumineuses

La lumière est une onde électromagnétique située dans le domaine visible du spectre.

Épreuve de Physique I 3/8 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

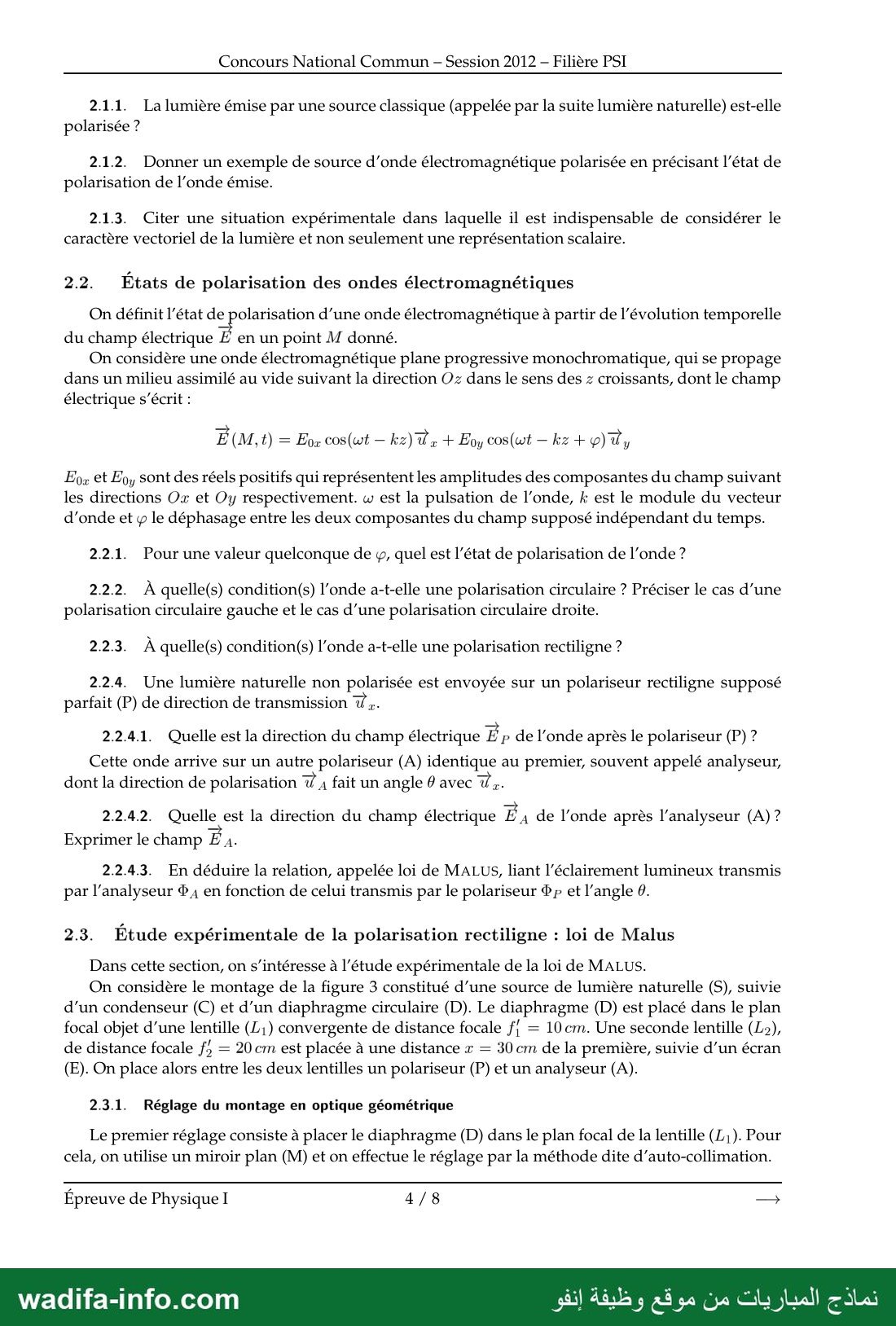

— صفحة 5 —
Concours National Commun - Session 2012 - Filière PSI

2.1.1. La lumière émise par une source classique (appelée par la suite lumière naturelle) est-elle
polarisée ?

2.1.2. Donner un exemple de source d'onde électromagnétique polarisée en précisant l’état de
polarisation de l'onde émise.

2.1.3. Citer une situation expérimentale dans laquelle il est indispensable de considérer le
caractère vectoriel de la lumière et non seulement une représentation scalaire.

2.2. États de polarisation des ondes électromagnétiques

On définit l’état PM d’une onde électromagnétique à partir de l'évolution temporelle

du champ électrique Æ en un point M donné.

On considère une onde électromagnétique plane progressive monochromatique, qui se propage
dans un milieu assimilé au vide suivant la direction Oz dans le sens des z croissants, dont le champ
électrique s'écrit :

E (M,t) = Eva cos(wt — kz) ‏وو + م ل‎ cos(wt — kz + p)d,

Evo, et Ep, sont des réels positifs qui représentent les amplitudes des composantes du champ suivant
les directions Ox et Oy respectivement. w est la pulsation de l'onde, k est le module du vecteur
d’onde et ‏م‎ le déphasage entre les deux composantes du champ supposé indépendant du temps.

2.2.1. Pour une valeur quelconque de ‏رم‎ quel est l’état de polarisation de l'onde ?

2.2.2. À quelle(s) condition(s) l'onde a-t-elle une polarisation circulaire ? Préciser le cas d’une
polarisation circulaire gauche et le cas d’une polarisation circulaire droite.

223. À quelle(s) condition(s) l'onde a-t-elle une polarisation rectiligne ?

2.2.4. Une lumière naturelle non polarisée est envoyée sur un polariseur rectiligne supposé
parfait (P) de direction de transmission "1

2.2.41. Quelle est la direction du champ électrique Ép de l'onde après le polariseur (P) 7

Cette onde arrive sur un autre polariseur (A) identique au premier, souvent appelé analyseur,
dont la direction de polarisation À 4 fait un angle 0 avec d, ;

2.242. Quelle est la direction du champ électrique En de l'onde après l’analyseur (A) ?
Exprimer le champ En 1

2.2.43. En déduire la relation, appelée loi de MALUS, liant l’éclairement lumineux transmis
par l'analyseur ®4 en fonction de celui transmis par le polariseur ®p et l'angle 0.

2.3. Étude expérimentale de la polarisation rectiligne : loi de Malus

Dans cette section, on s'intéresse à l'étude expérimentale de la loi de MALUS.

On considère le montage de la figure 3 constitué d’une source de lumière naturelle (S), suivie
d’un condenseur (C) et d’un diaphragme circulaire (D). Le diaphragme (D) est placé dans le plan
focal objet d’une lentille (L1) convergente de distance focale f{ = 10 cm. Une seconde lentille (L»),
de distance focale f; = 20 cm est placée à une distance x = 30 cm de la première, suivie d’un écran
(E). On place alors entre les deux lentilles un polariseur (P) et un analyseur (A).

2.3.1. Réglage du montage en optique géométrique

Le premier réglage consiste à placer le diaphragme (D) dans le plan focal de la lentille (Z;). Pour
cela, on utilise un miroir plan (M) et on effectue le réglage par la méthode dite d’auto-collimation.

Épreuve de Physique I 4/8 ‏ب‎

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 6 —

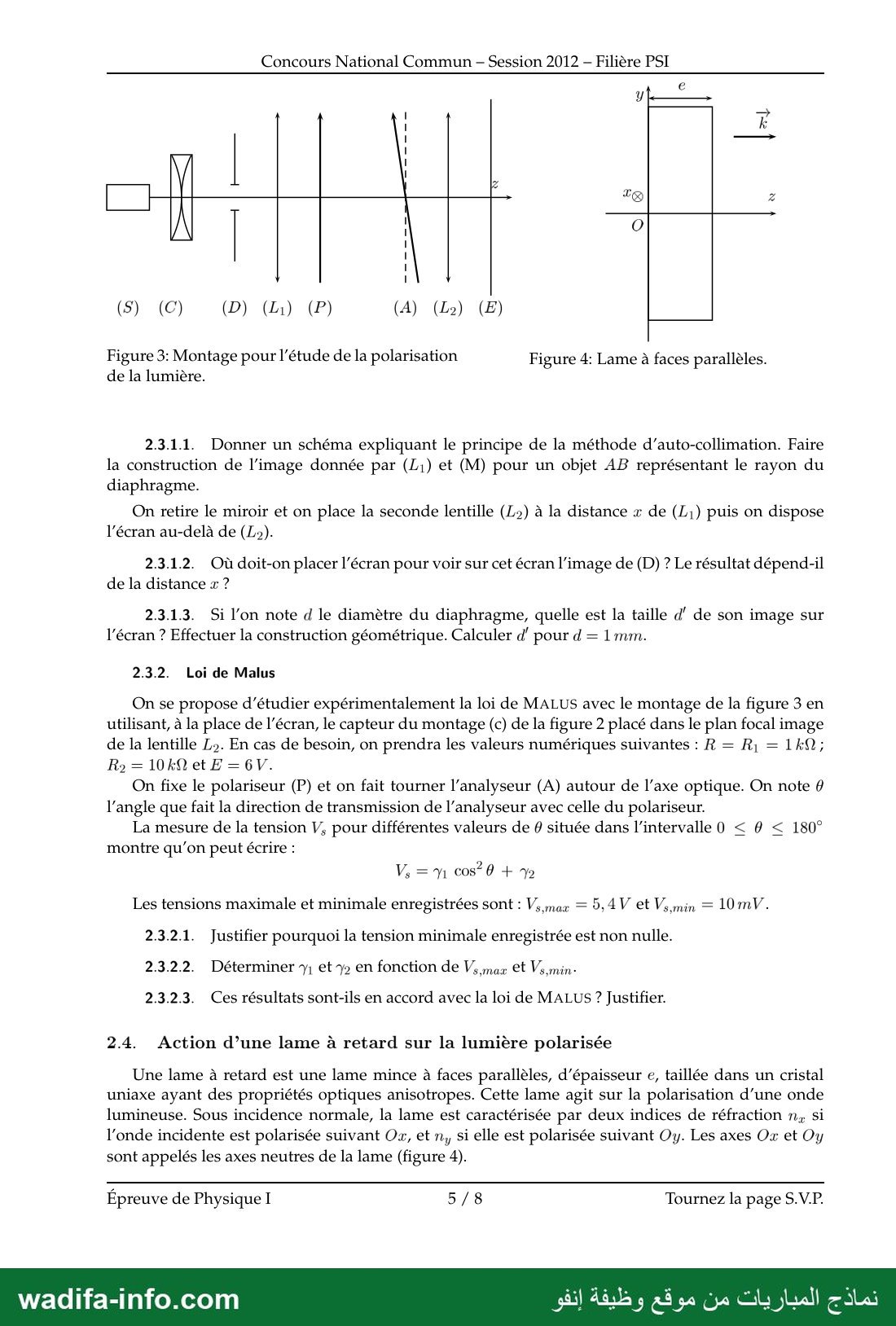

Concours National Commun - Session 2012 - Filière PSI

Figure 3: Montage pour l'étude de la polarisation Figure 4: Lame à faces parallèles.
de la lumière.

2.3.1.1. Donner un schéma expliquant le principe de la méthode d’auto-collimation. Faire
la construction de l'image donnée par (L1) et (M) pour un objet AB représentant le rayon du
diaphragme.
On retire le miroir et on place la seconde lentille (L») à la distance x de (L;) puis on dispose
l'écran au-delà de (Ls).

2.3.1.2. Où doit-on placer l'écran pour voir sur cet écran l’image de (D) ? Le résultat dépend-il
de la distance x ?

2.3.1.3. Si l’on note d le diamètre du diaphragme, quelle est la taille ‏كل‎ de son image sur
l'écran 7 Effectuer la construction géométrique. Calculer d' pour d = 1 mm.

2.3.2. Loi de Malus

On se propose d'étudier expérimentalement la loi de MALUS avec le montage de la figure 3 en
utilisant, à la place de l'écran, le capteur du montage (c) de la figure 2 placé dans le plan focal image
de la lentille ‏.وا‎ En cas de besoin, on prendra les valeurs numériques suivantes : R = R, = 7
Ra = 10kQet E = 6V.

On fixe le polariseur (P) et on fait tourner l’analyseur (A) autour de l’axe optique. On note 0
l'angle que fait la direction de transmission de l’analyseur avec celle du polariseur.

La mesure de la tension V, pour différentes valeurs de ‏و‎ située dans l'intervalle 0 › 0 ‹ 180°
montre qu’on peut écrire :

ود + ‎y cos?0‏ = لآ

Les tensions maximale et minimale enregistrées sont : ‏عمسا‎ = 5,4 V et Vs,min = 10mV.
2.3.2.1. Justifier pourquoi la tension minimale enregistrée est non nulle.
2.3.2.2. Déterminer y, et ya en fonction de V; max Et Vs,min-

2.3.23. Ces résultats sont-ils en accord avec la loi de MALUS ? Justifier.

2.4. Action d’une lame à retard sur la lumière polarisée

Une lame à retard est une lame mince à faces parallèles, d'épaisseur e, taillée dans un cristal
uniaxe ayant des propriétés optiques anisotropes. Cette lame agit sur la polarisation d’une onde
lumineuse. Sous incidence normale, la lame est caractérisée par deux indices de réfraction n, si
l'onde incidente est polarisée suivant Ox, et n, si elle est polarisée suivant Oy. Les axes Ox et Oy
sont appelés les axes neutres de la lame (figure 4).

Épreuve de Physique I 5/8 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 7 —

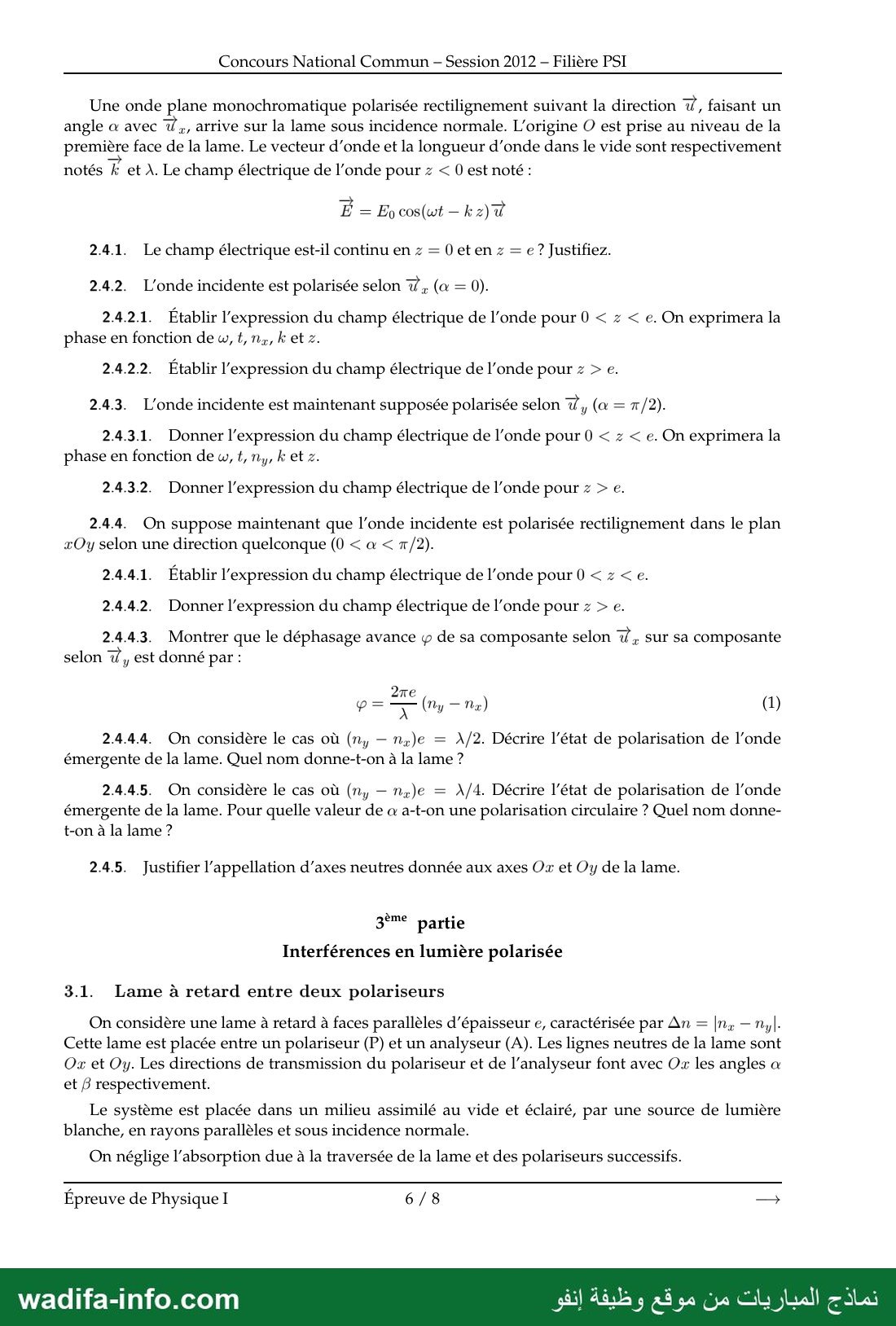

Concours National Commun - Session 2012 - Filière PSI

Une onde plane monochromatique polarisée rectilignement suivant la direction ‏له‎ faisant un
angle ‏نه‎ avec a arrive sur la lame sous incidence normale. L'origine 0 est prise au niveau de la
première face de la lame. Le vecteur d'onde et la longueur d'onde dans le vide sont respectivement

notés k et À. Le champ électrique de l'onde pour z › 0 est noté :
72 = Ep cos(wt - 7
2.41. Le champ électrique est-il continu en ‏ع‎ = 0 et en z = e ? Justifiez.

2.4.2.  L'onde incidente est polarisée selon ‏)2ه‎ = 0).

2.4.2.1. Établir l'expression du champ électrique de l'onde pour 0 › z › e. On exprimera la
phase en fonction de w, t, ‏رما‎ k et z.

2.4.2.2. Établir l'expression du champ électrique de l’onde pour z › e.

2.4.3. L'onde incidente est maintenant supposée polarisée selon ‏ه) نل‎ = x/2).

2.4.3.1. Donner l'expression du champ électrique de l'onde pour 0 › z › e. On exprimera la
phase en fonction de w, t, ny, k et z.

2.4.3.2. Donner l'expression du champ électrique de l’onde pour 2 › e.

2.4.4. On suppose maintenant que l'onde incidente est polarisée rectilignement dans le plan
zOy selon une direction quelconque (0 › ‏نه‎ › T/2).

2.4.4.1. Établir l'expression du champ électrique de l’onde pour 0 › 2 ›
2.4.4.2... Donner l'expression du champ électrique de l’onde pour z › ›

24.43. Montrer que le déphasage avance ‏م‎ de sa composante selon ‏م ل‎ sur sa composante
selon ‏ول‎ est donné par :

276
2.4.4.4. On considère le cas où (n, — n,)e = 2/2. Décrire l'état de polarisation de l'onde
émergente de la lame. Quel nom donne-t-on à la lame ?

2.4.4.5. On considère le cas où (n, — n,)e = 2/4. Décrire l'état de polarisation de l'onde
émergente de la lame. Pour quelle valeur de ‏به‎ a-t-on une polarisation circulaire ? Quel nom donne-
t-on à la lame ?

2.4.5. Justifier l'appellation d’axes neutres donnée aux axes 02 et Oy de la lame.
3ème partie

Interférences en lumière polarisée

3.1. Lame à retard entre deux polariseurs

On considère une lame à retard à faces parallèles d'épaisseur e, caractérisée par An = |ng — Ny|.
Cette lame est placée entre un polariseur (P) et un analyseur (A). Les lignes neutres de la lame sont
02 et Oy. Les directions de transmission du polariseur et de l’analyseur font avec Ox les angles ‏ه‎
‎et / respectivement.

Le système est placée dans un milieu assimilé au vide et éclairé, par une source de lumière
blanche, en rayons parallèles et sous incidence normale.

On néglige l'absorption due à la traversée de la lame et des polariseurs successifs.

Épreuve de Physique I 6/8 ‏جب‎

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 8 —

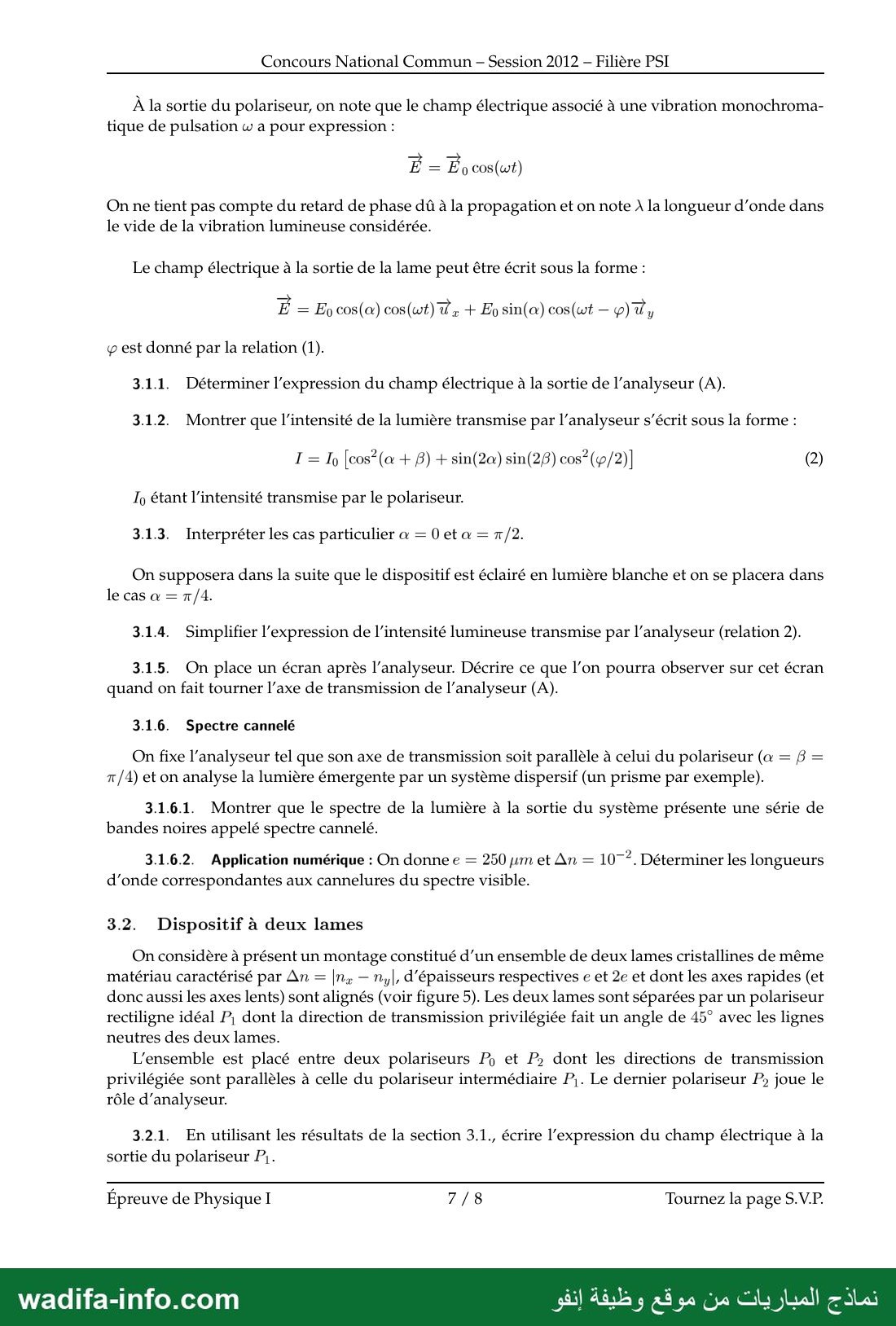

Concours National Commun - Session 2012 - Filière PSI

À la sortie du polariseur, on note que le champ électrique associé à une vibration monochroma-
tique de pulsation w a pour expression :

72 = 20 cos(wt)

On ne tient pas compte du retard de phase dû à la propagation et on note À la longueur d'onde dans
le vide de la vibration lumineuse considérée.

Le champ électrique à la sortie de la lame peut être écrit sous la forme :
7 = Ep cos(a) cos(wt) ‏ول‎ + Ep sin(a) cos(wt — ‏ين (م‎
est donné par la relation (1).
3.1.1. Déterminer l'expression du champ électrique à la sortie de l’analyseur (A).
3.1.2. Montrer que l'intensité de la lumière transmise par l’analyseur s'écrit sous la forme :
10 étant l'intensité transmise par le polariseur.

3.1.3. Interpréter les cas particulier œ = 0 et a = 1/2.

On supposera dans la suite que le dispositif est éclairé en lumière blanche et on se placera dans
le cas œ = 4.

3.14. Simplifier l'expression de l'intensité lumineuse transmise par l’analyseur (relation 2).

3.1.5. On place un écran après l’analyseur. Décrire ce que l’on pourra observer sur cet écran
quand on fait tourner l'axe de transmission de l’'analyseur (A).

3.1.6. Spectre cannelé

On fixe l’analyseur tel que son axe de transmission soit parallèle à celui du polariseur (œ = 8 =
T/4) et on analyse la lumière émergente par un système dispersif (un prisme par exemple).

3.1.6.1. Montrer que le spectre de la lumière à la sortie du système présente une série de
bandes noires appelé spectre cannelé.

3.1.6.2. Application numérique : On donne e = 250 jm et An = 1072. Déterminer les longueurs
d’onde correspondantes aux cannelures du spectre visible.

3.2. Dispositif à deux lames

On considère à présent un montage constitué d’un ensemble de deux lames cristallines de même
matériau caractérisé par An = |n, — ‏,راو‎ d'épaisseurs respectives e et 2e et dont les axes rapides (et
donc aussi les axes lents) sont alignés (voir figure 5). Les deux lames sont séparées par un polariseur
rectiligne idéal P, dont la direction de transmission privilégiée fait un angle de 45° avec les lignes
neutres des deux lames.

L'ensemble est placé entre deux polariseurs Po et P› dont les directions de transmission
privilégiée sont parallèles à celle du polariseur intermédiaire P,. Le dernier polariseur P joue le
rôle d’analyseur.

3.2.1. En utilisant les résultats de la section 3.1., écrire l'expression du champ électrique à la
sortie du polariseur P,.

Épreuve de Physique I 7/8 Tournez la page S.V.P.

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏

— صفحة 9 —

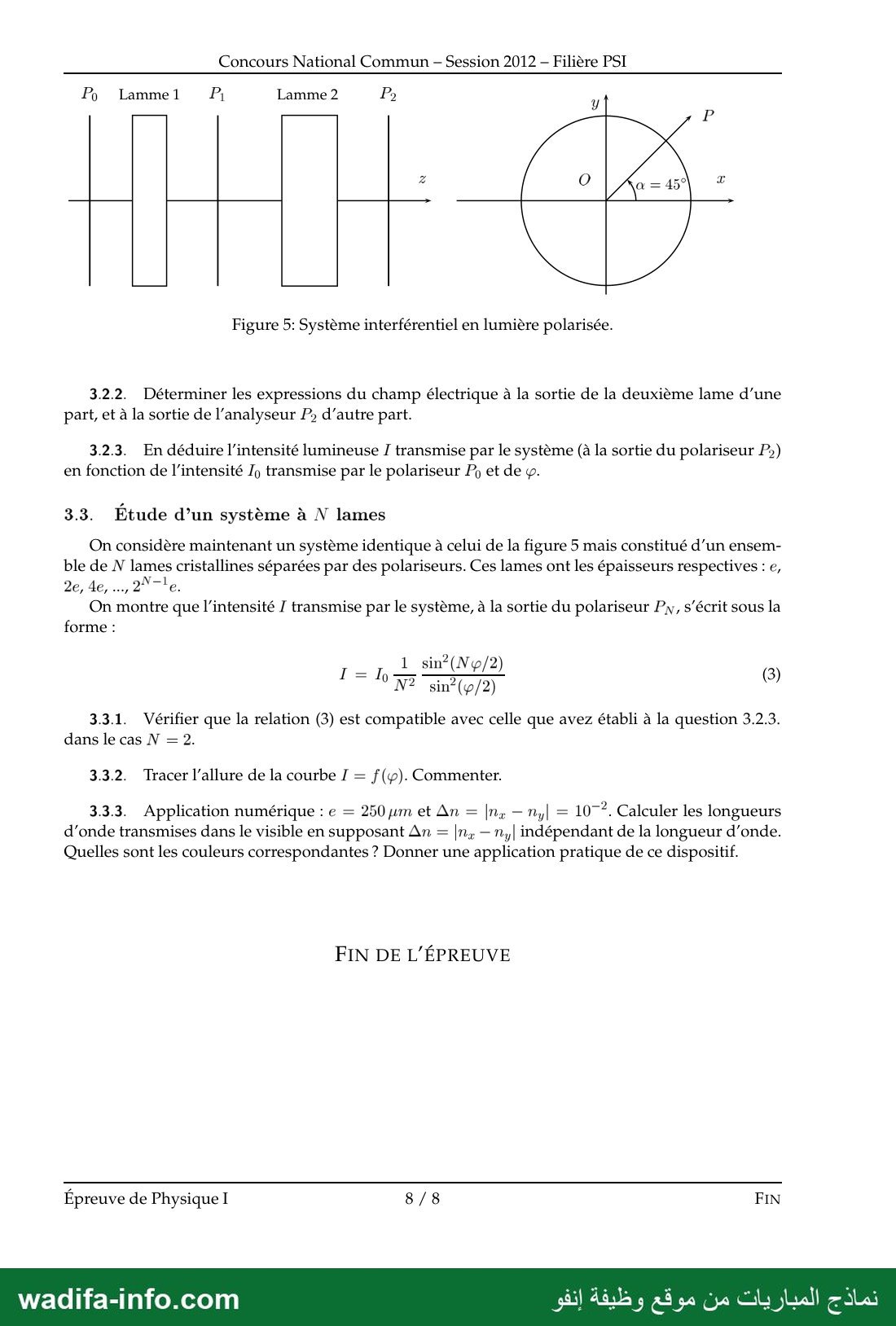

Concours National Commun - Session 2012 - Filière PSI

0 Lammel P, Lamme 2 P»

Figure 5: Système interférentiel en lumière polarisée.

3.2.2. Déterminer les expressions du champ électrique à la sortie de la deuxième lame d’une
part, et à la sortie de l’analyseur P» d'autre part.

3.2.3. En déduire l'intensité lumineuse / transmise par le système (à la sortie du polariseur P»)
en fonction de l'intensité ‏و1‎ transmise par le polariseur Py et ‏مع‎

3.3. Étude d’un système à N lames

On considère maintenant un système identique à celui de la figure 5 mais constitué d’un ensem-
ble de N lames cristallines séparées par des polariseurs. Ces lames ont les épaisseurs respectives : e,
2e, 4e, … 2-1

On montre que l'intensité 1 transmise par le système, à la sortie du polariseur Py, s'écrit sous la
forme :

1 sin2(Np/2

3.3.1. Vérifier que la relation (3) est compatible avec celle que avez établi à la question 3.2.3.

dans le cas N = 2.

3.3.2. Tracer l'allure de la courbe 1 = f(p). Commenter.

3.3.3. Application numérique : ‏ع‎ = 250 jm et An = |n, — ny| = 10-2. Calculer les longueurs
d’onde transmises dans le visible en supposant An = |n, — n,| indépendant de la longueur d'onde.
Quelles sont les couleurs correspondantes ? Donner une application pratique de ce dispositif.

FIN DE L'ÉPREUVE

Épreuve de Physique I 8/8 FIN

نماذج المباريات من موقع وظيفة إنفو ‎wadifa-info.com‏
