Ce modèle est l'épreuve de Technologies et Sciences Industrielles du Concours National Commun (CNC) 2007, filière TSI, pour l'admission aux grandes écoles d'ingénieurs marocaines. Durée : 6 heures, calculatrice autorisée. L'épreuve comporte deux parties à rendre sur deux copies séparées : un projet mécanique et un projet électrique. Le scan ne contient que la partie mécanique, qui porte sur la tête de vissage d'une machine de capsulage de bocaux. On y trouve l'énoncé (questions 1 à 17) et les documents DT0, DT3, DT5, DT6, DT7, DT8, DR1, DR3 et DR4. Il manque DT1, DT2, DT4, DR2, DR5 et toute la partie électrique. C'est un problème en cinq parties : analyse fonctionnelle, modélisation, cinématique et énergétique, résistance des dents, fabrication et cotation. Voici une correction méthodologique proposée.
💡 Avant de commencer : les cinq parties sont indépendantes. Traitez d'abord ce qui se calcule sans le dessin d'ensemble : la loi entrée-sortie (Q4), l'énergétique (Q5 à Q9), la résistance des dents (Q10 à Q13) et la cotation (Q16). Ce sont des points presque sûrs. Gardez pour la fin les réponses graphiques (DR2, DR4, DR5). Une remarque sur les axes : le tableau DT5 donne un « axe z » à L1 et L2, alors que l'étude cinématique pose Ω(i/0) = ωi y. Il s'agit du même axe, celui de la tête (axe de rotation et de descente), que l'on note Δ ci-dessous. Signalez-le sur la copie, comme le demande l'énoncé.

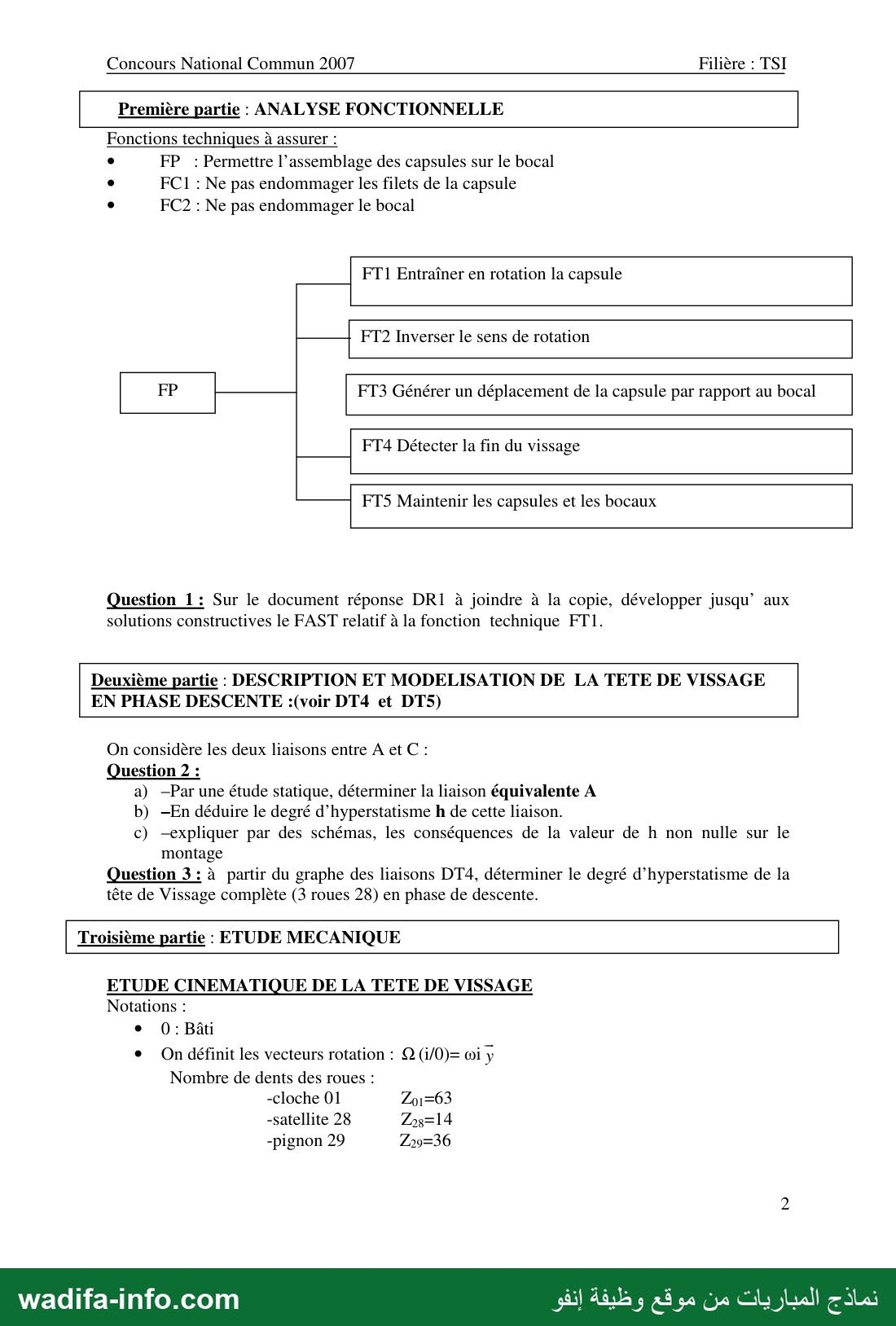

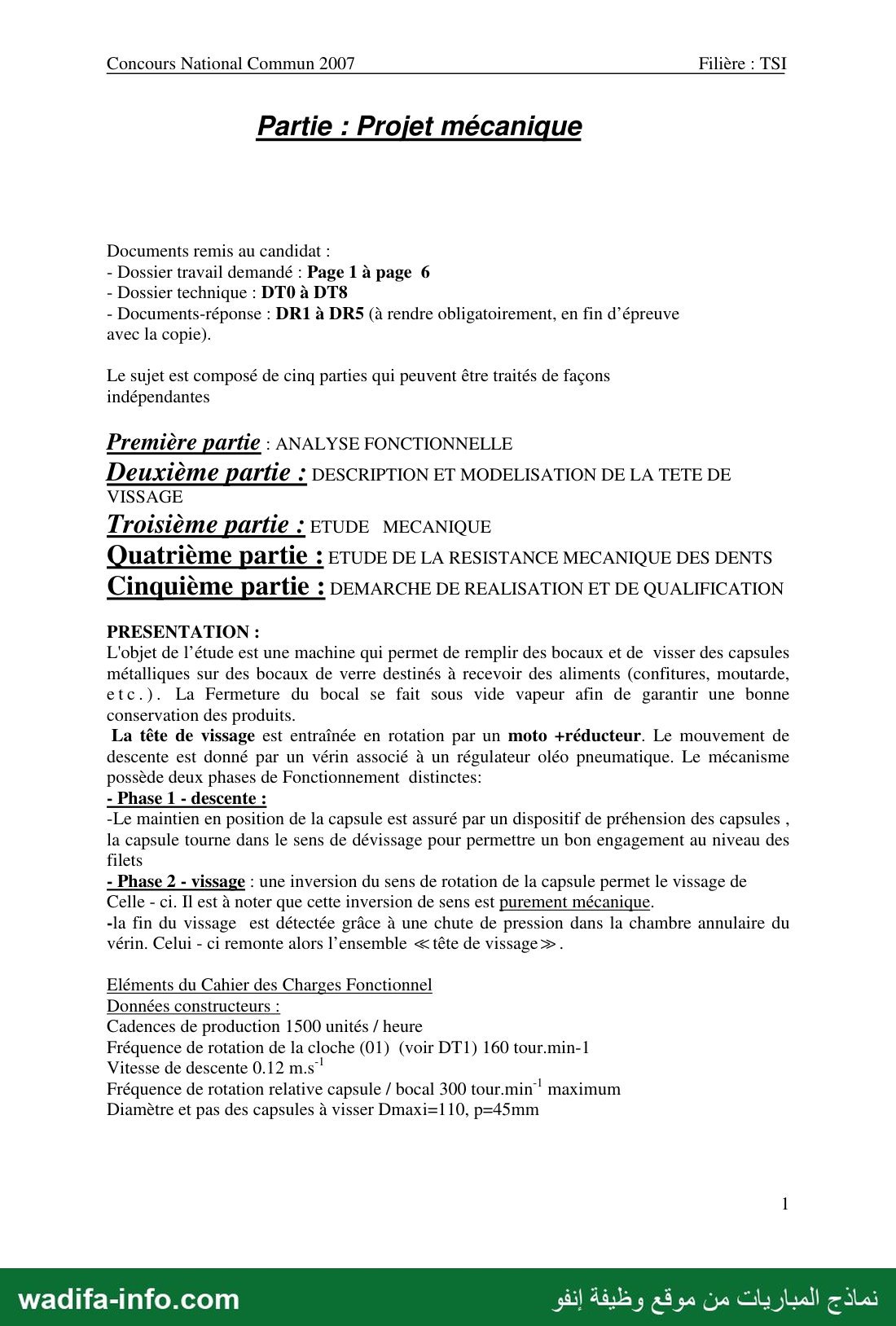

Première partie : analyse fonctionnelle

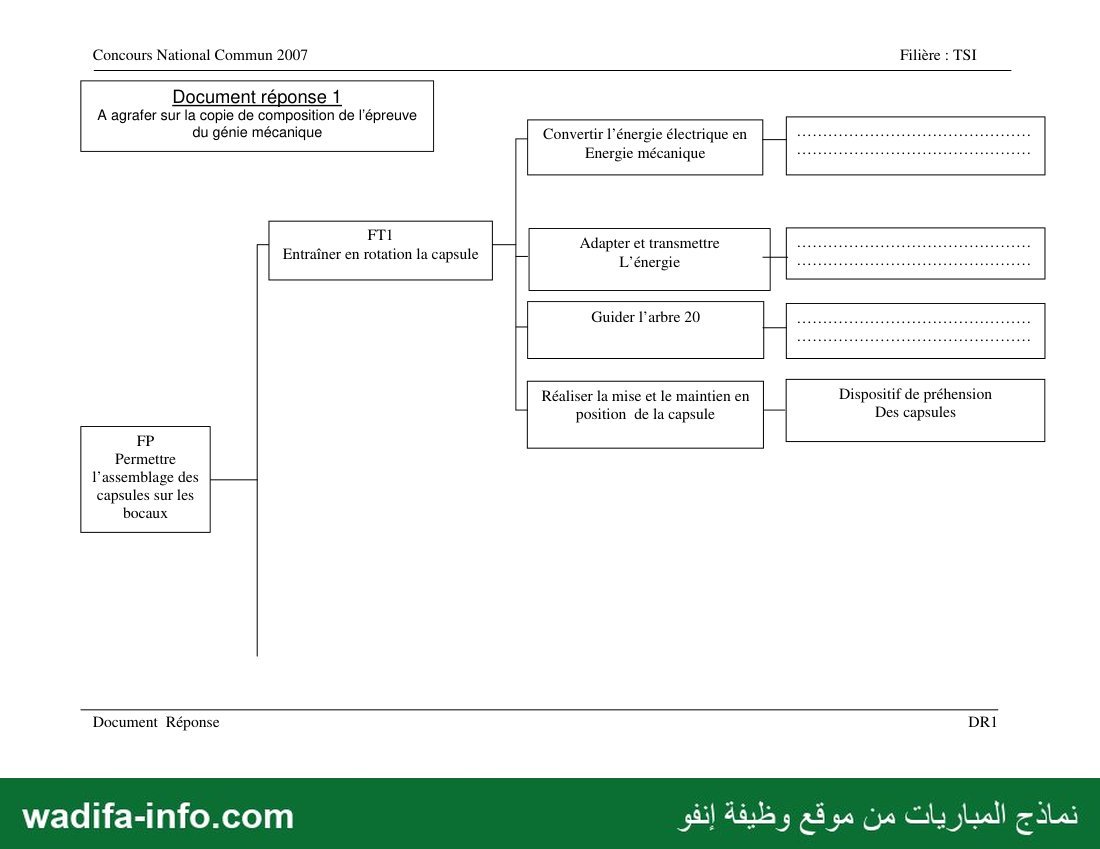

Question 1 : FAST de FT1 « Entraîner en rotation la capsule » (DR1)

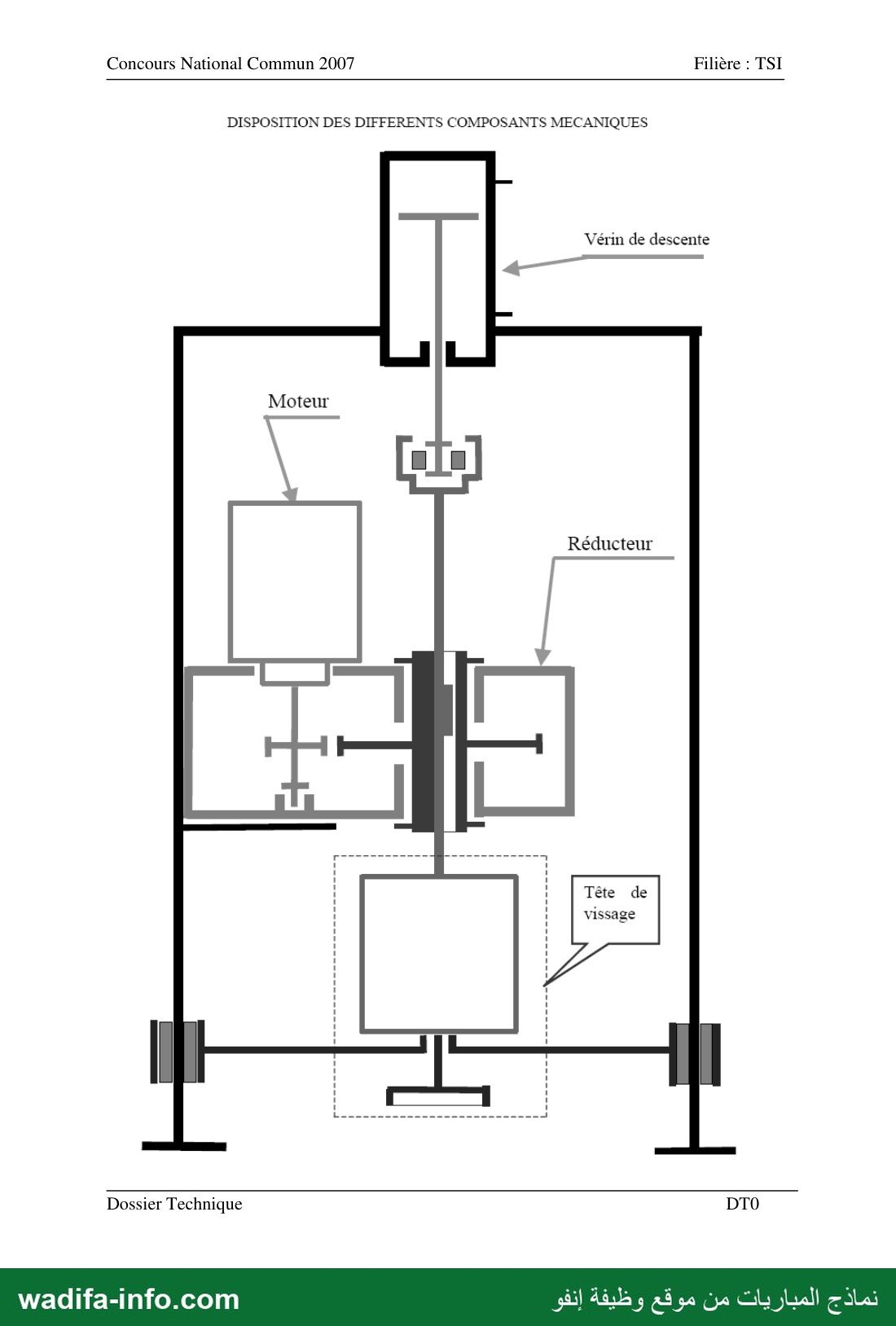

- Convertir l'énergie électrique en énergie mécanique → moteur électrique (moteur du motoréducteur, DT0).
- Adapter et transmettre l'énergie → réducteur (rapport k), puis dans la tête : cloche 01 à denture intérieure, satellites 28, pignon 29 (train d'engrenages). S'y ajoutent l'inverseur 21 avec le crabot 13 pour l'inversion du sens et le limiteur de couple (cage 12, billes 10, ressorts 8, plaque 9), qui protège les filets de la capsule (FC1).

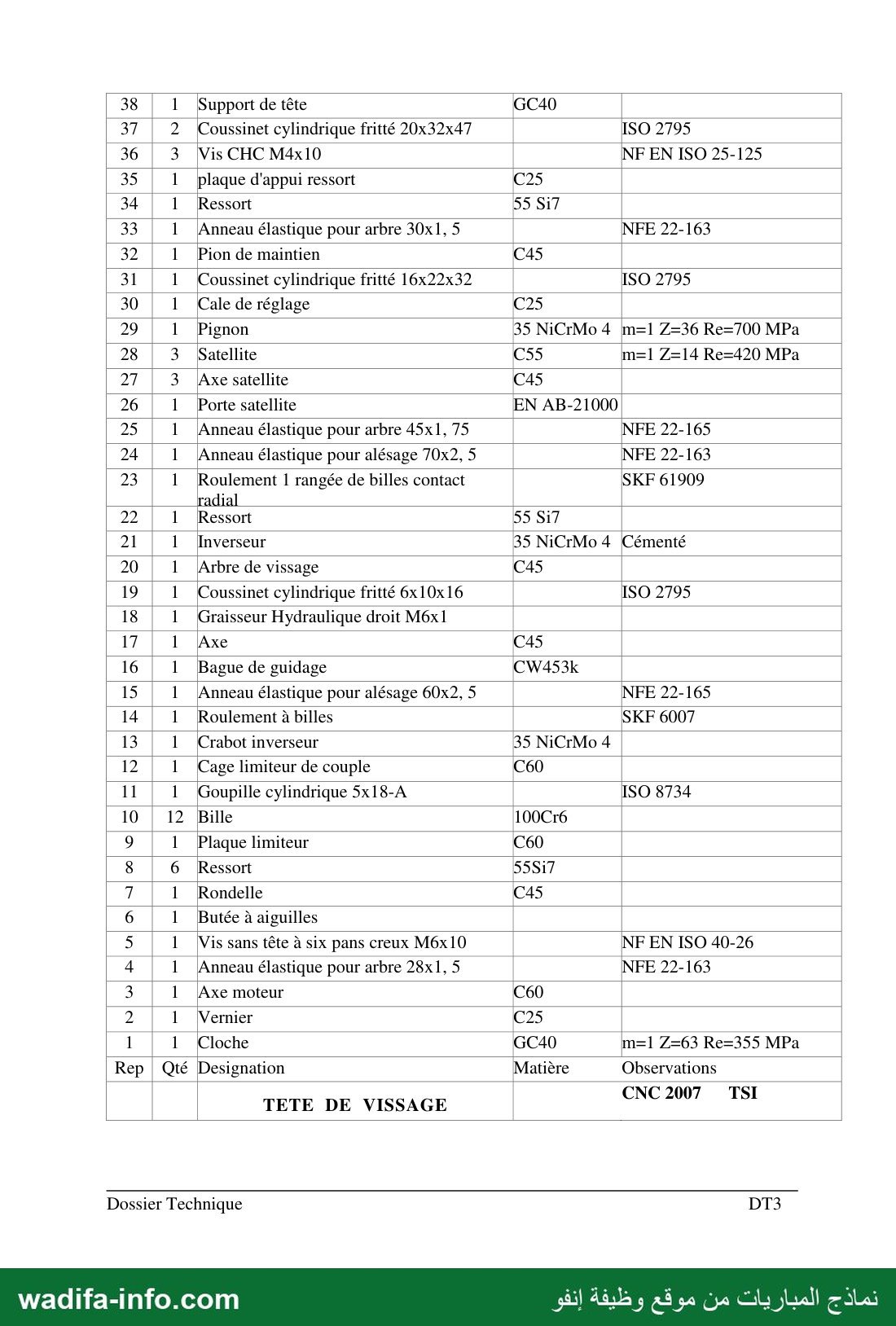

- Guider l'arbre 20 → guidage en rotation par coussinets frittés et roulements. La nomenclature DT3 cite les coussinets 19, 31 et 37 et les roulements 14 (SKF 6007) et 23 (SKF 61909). Le dessin DT2 ne figure pas dans le scan : vérifiez dessus lesquels guident réellement l'arbre 20.
- Réaliser la mise et le maintien en position de la capsule → dispositif de préhension des capsules (déjà donné).
Deuxième partie : modélisation de la tête en phase de descente
Question 2 a) Liaison équivalente entre A (bâti) et C (porte-satellite)
Deux chemins relient A et C :
- la liaison directe L2, glissière d'axe Δ. Son torseur statique a 5 inconnues : X, Y (forces ⊥ Δ) et L, M, N (moments) ;
- la chaîne L1 (pivot glissant d'axe Δ, A-B) en série avec L3 (rotule de centre O sur Δ, B-C). Un effort ne passe à travers la chaîne que s'il est transmissible par les deux liaisons. Le pivot glissant transmet X, Y, L, M ; la rotule transmet X, Y, Z en O sans moment. Il reste donc X, Y en O : la chaîne équivaut à une linéaire annulaire d'axe Δ.
Les deux chemins sont en parallèle, donc on additionne les torseurs statiques. Les inconnues transmissibles restent X, Y, L, M, N, c'est-à-dire le torseur d'une glissière. Liaison équivalente : glissière d'axe Δ. C'est cohérent : C ne peut que descendre, sans tourner.
b) Degré d'hyperstatisme
h = (inconnues des liaisons en parallèle) − (inconnues de la liaison équivalente) = (5 + 2) − 5 = 2.
Vérification globale sur le cycle A-B-C : m = 2 (descente de C et rotation propre de B autour de Δ), Ic = 2 + 1 + 3 = 6, γ = 1. On obtient h = m − Ic + 6γ = 2 − 6 + 6 = 2.
c) Conséquences de h = 2 sur le montage
- Les deux inconnues hyperstatiques sont les efforts radiaux X, Y. D'un point de vue géométrique, le centre de la rotule L3 (lié à C) doit se trouver exactement sur l'axe du pivot glissant L1, dans les deux directions radiales. Pour que la descente reste possible sur toute la course, la direction de la glissière doit aussi être parallèle à cet axe.
- Si ces conditions ne sont pas respectées (schéma à faire : axe de L1 décalé de e par rapport au centre de la rotule), le montage se fait en forçant. On obtient alors des efforts radiaux parasites, une usure rapide des coussinets et de la glissière, un risque d'arc-boutement pendant la descente et un échauffement.
- Deux remèdes possibles : imposer une tolérance de coaxialité serrée (usinage dans une même prise de pièce, avec le coût que cela implique) ou libérer les deux degrés radiaux (jeu radial suffisant, rotule montée avec une liberté radiale). On retrouve alors un montage isostatique.
Question 3 : hyperstatisme de la tête complète (3 satellites), phase de descente

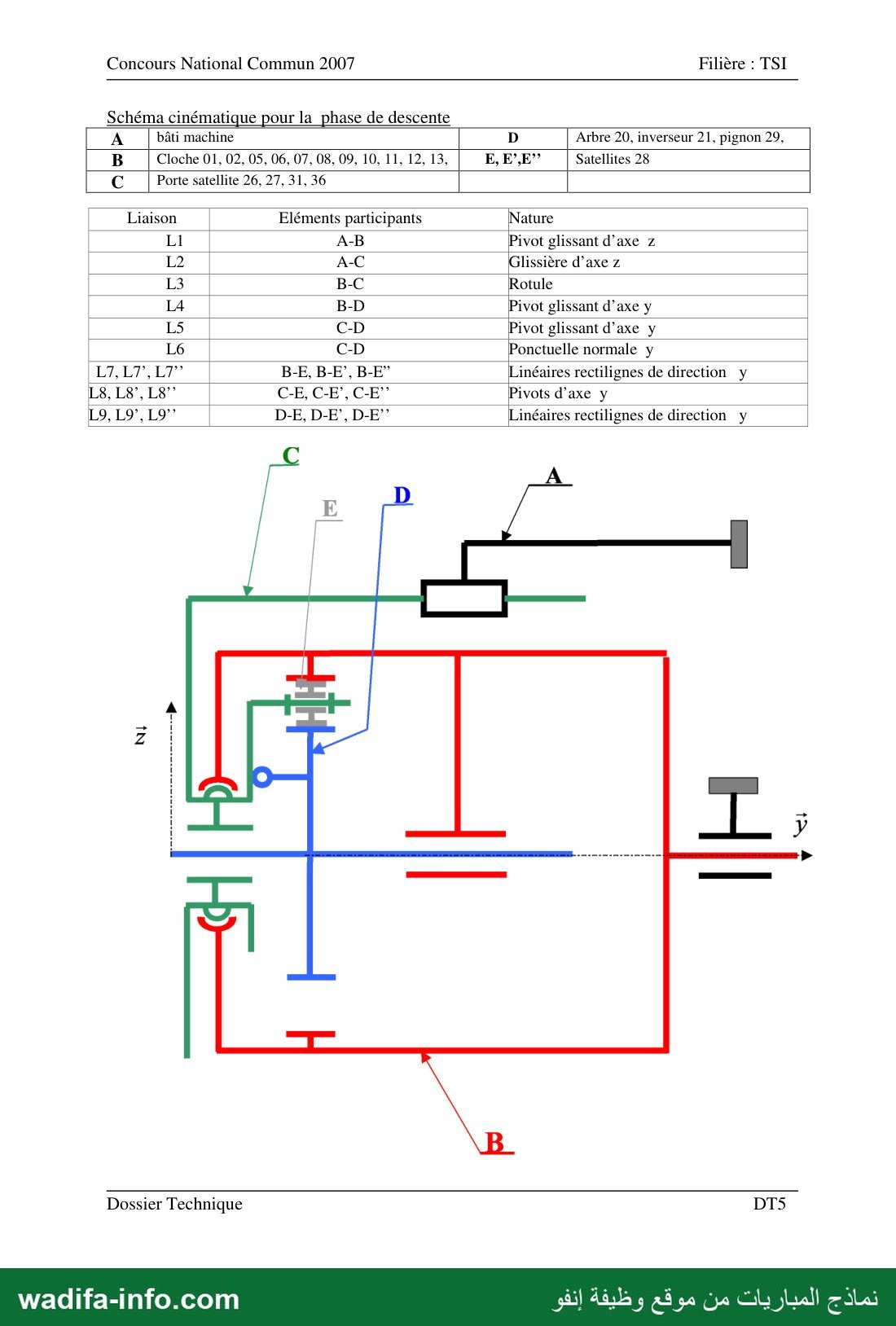

Le graphe DT4 ne figure pas dans le scan. Le calcul ci-dessous utilise le tableau des liaisons de DT5.
- Classes d'équivalence : A, B, C, D, E, E', E'', soit n = 7. Liaisons : L1 à L6, puis 3×L7, 3×L8 et 3×L9, soit 15 liaisons. Nombre cyclomatique : γ = 15 − 7 + 1 = 9.
- Mobilités cinématiques Ic : L1 = 2, L2 = 1, L3 = 3, L4 = 2, L5 = 2, L6 (ponctuelle) = 5, L7 (linéaire rectiligne) = 3×4, L8 (pivot) = 3×1, L9 = 3×4. Total : Ic = 42.
- Mobilités : descente de l'ensemble (1) et rotation de B (entrée), qui impose celle des satellites et de D (1). On a donc m = 2.
- h = m − Ic + 6γ = 2 − 42 + 54 = 14.
Si votre graphe DT4 compte les liaisons autrement (par exemple en regroupant L5 et L6), appliquez la même formule avec ses valeurs. Une valeur élevée est normale pour un train à trois satellites : chaque satellite supplémentaire ajoute des contraintes d'entraxe et de phasage des dentures.
Troisième partie : étude mécanique
Question 4 : loi entrée-sortie ω29/ω01 et fréquence de l'arbre 20
En phase de descente, le porte-satellite C est en glissière avec le bâti : il ne tourne pas. Le train se comporte donc comme un train simple à axes fixes : cloche 01 à denture intérieure → satellite 28 → pignon 29.
- Engrènement intérieur 01/28, sens identique : ω28/ω01 = + Z01/Z28.
- Engrènement extérieur 28/29, sens inversé : ω29/ω28 = − Z28/Z29.
- ω29/ω01 = − Z01/Z29 = − 63/36 = − 1,75.
L'arbre 20 appartient à la classe D (avec l'inverseur 21 et le pignon 29). On a donc N20 = 1,75 × 160 = 280 tr/min, en sens inverse de la cloche.
Conclusion : 280 tr/min ≤ 300 tr/min, la vitesse maximale capsule/bocal du cahier des charges est respectée. Le signe « − » correspond bien à la rotation dans le sens du dévissage pendant la descente, qui sert à engager les filets. L'inversion mécanique du sens intervient en phase de vissage.
Remarque : r01 = 31,5 mm alors que r29 + 2r28 = 18 + 14 = 32 mm. La condition d'entraxe n'est pas satisfaite exactement avec des dentures normales. Elle suppose une correction de denture, ce qui ne change pas le rapport.

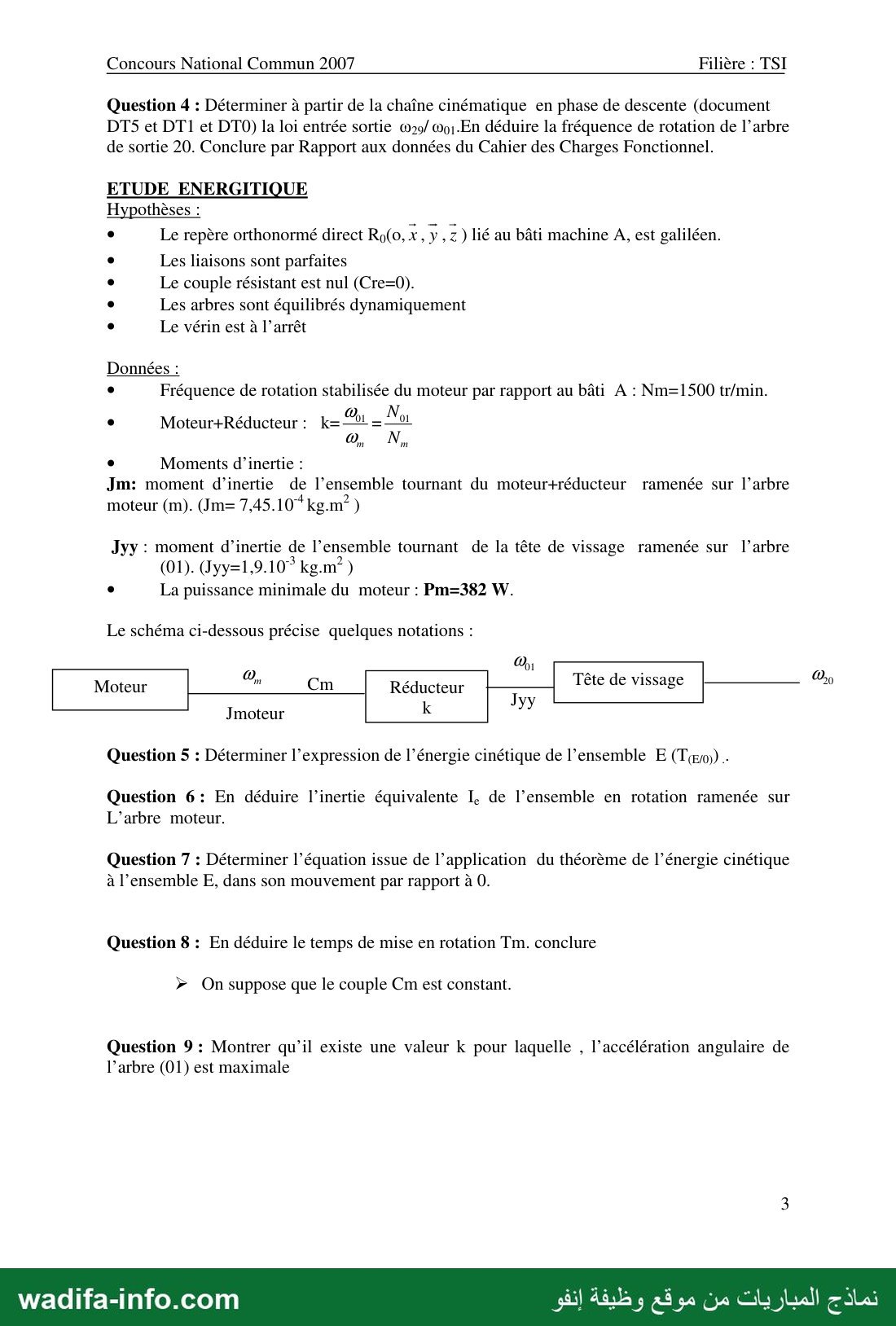

Question 5 : énergie cinétique de E par rapport à 0
Les arbres sont équilibrés et le vérin est à l'arrêt : il n'y a que des rotations autour d'axes fixes.
T(E/0) = ½ Jm ωm2 + ½ Jyy ω012, avec ω01 = k ωm. D'où T(E/0) = ½ (Jm + k2 Jyy) ωm2.
Question 6 : inertie équivalente ramenée sur l'arbre moteur
Ie = Jm + k2 Jyy. Avec k = N01/Nm = 160/1500 = 0,1067, on a k2 = 0,01138 et k2Jyy = 0,01138 × 1,9·10−3 = 2,16·10−5 kg·m2.
Ie = 7,45·10−4 + 0,22·10−4 ≈ 7,67·10−4 kg·m2. L'inertie de la tête ne pèse que pour 3 % environ : c'est le moteur qui domine.
Question 7 : théorème de l'énergie cinétique
dT(E/0)/dt = Pext→E + Pint. Les liaisons sont parfaites (Pint = 0), le couple résistant est nul et seul le couple moteur travaille : P = Cm ωm.
Ie ωm dωm/dt = Cm ωm, soit Ie dωm/dt = Cm.
Question 8 : temps de mise en rotation Tm
Avec Cm constant, on a ωm(t) = (Cm/Ie) t, d'où Tm = Ie ωm,nom / Cm.
ωm,nom = 1500 × 2π/60 = 157,1 rad/s et Cm = Pm/ωm = 382/157,1 = 2,43 N·m.
Tm = 7,67·10−4 × 157,1 / 2,43 ≈ 0,05 s.
Conclusion : à la cadence de 1500 unités/h, un cycle dure 3600/1500 = 2,4 s. La mise en vitesse, d'environ 50 ms, est négligeable devant le cycle. Le moteur choisi (382 W) convient pour ce critère.
Question 9 : valeur de k qui maximise l'accélération de l'arbre 01
On a dω01/dt = k dωm/dt = k Cm / (Jm + k2 Jyy). On étudie f(k) = k/(Jm + k2Jyy). Sa dérivée f'(k) = (Jm − k2Jyy)/(Jm + k2Jyy)2 s'annule en changeant de signe (+ puis −). Il y a donc un maximum pour kopt = √(Jm/Jyy) = √(7,45·10−4/1,9·10−3) ≈ 0,63. C'est l'« adaptation d'inertie » : pour ce k, l'inertie de la charge ramenée au moteur, k2Jyy, est égale à Jm. Le k réel (0,107) est bien plus faible, car il est imposé par la vitesse de la cloche.

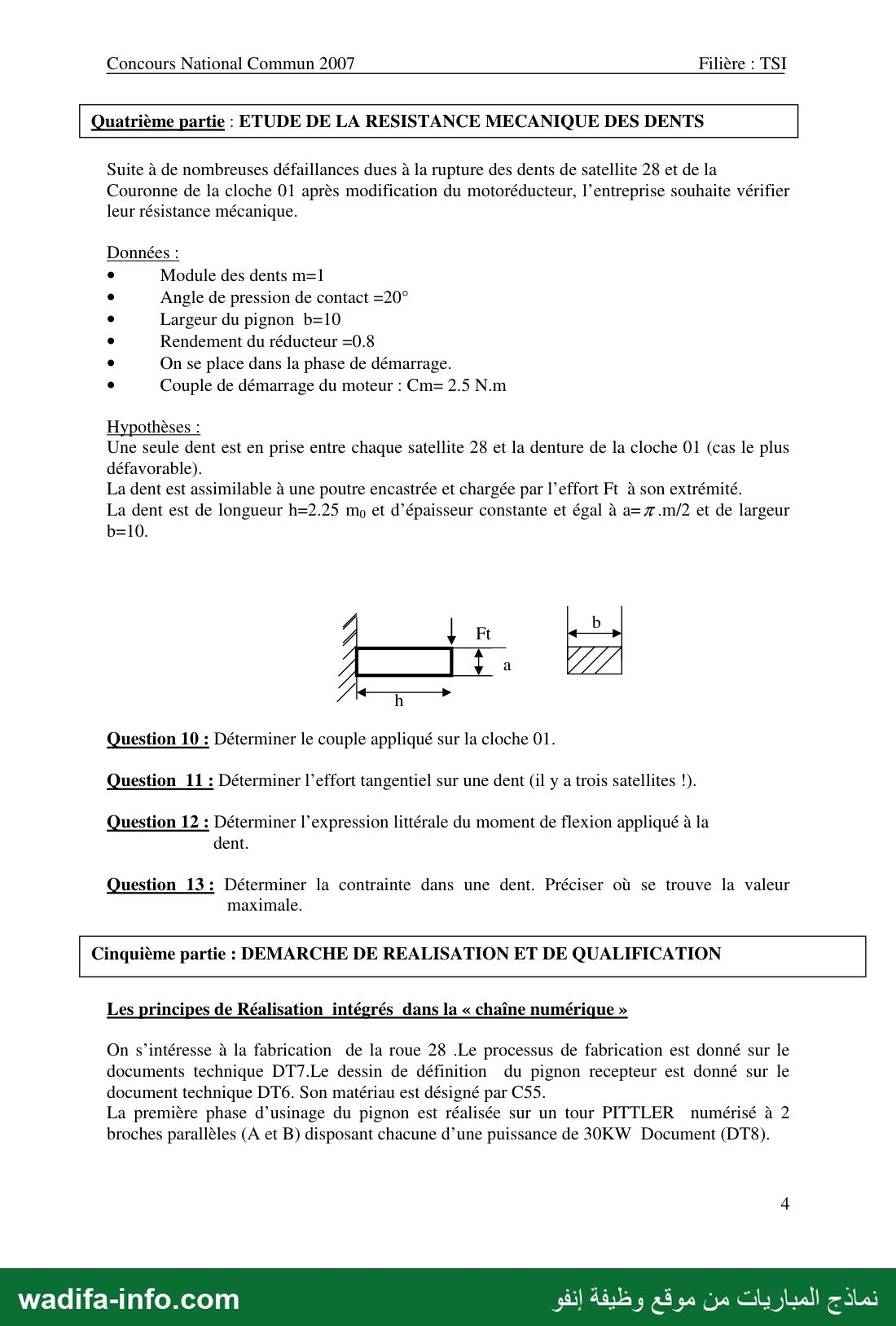

Quatrième partie : résistance des dents
Question 10 : couple sur la cloche 01
On néglige les effets d'inertie au démarrage : C01 = η Cm / k = 0,8 × 2,5 × (1500/160) = 18,75 N·m.
Question 11 : effort tangentiel sur une dent
Le rayon primitif de la cloche vaut r01 = m Z01/2 = 31,5 mm. Le couple se répartit sur 3 satellites :
Ft = C01 / (3 r01) = 18,75 / (3 × 0,0315) ≈ 198 N.
La composante radiale, Fr = Ft tan 20° ≈ 72 N, est une compression négligée par le modèle de poutre.
Question 12 : moment de flexion
On prend l'abscisse x depuis l'encastrement (pied de dent) : Mf(x) = Ft (h − x). Le moment est maximal au pied : Mf,max = Ft h, avec h = 2,25 m = 2,25 mm, soit Mf,max ≈ 198 × 2,25 ≈ 446 N·mm. Le « m0 » de l'énoncé désigne le module m = 1.
Question 13 : contrainte et lieu du maximum
La section est rectangulaire, de largeur b = 10 mm et d'épaisseur a = πm/2 = 1,571 mm. Son module de flexion vaut I/v = b a2/6 = 10 × 2,467/6 = 4,11 mm3.
σmax = 6 Ft h / (b a2) ≈ 446 / 4,11 ≈ 109 MPa.
Ce maximum se trouve à l'encastrement (pied de dent), sur les fibres extrêmes : traction du côté chargé, compression de l'autre.
Comparaison avec la limite élastique : cloche 01 Re = 355 MPa (coefficient ≈ 3,3), satellite 28 Re = 420 MPa (≈ 3,9). La rupture constatée ne s'explique donc pas par la statique seule. Il faut invoquer la concentration de contrainte au raccordement du pied, la fatigue, les chocs au démarrage et à l'inversion, et le partage inégal entre les trois satellites (hyperstatisme de la Q3). À discuter dans la conclusion.

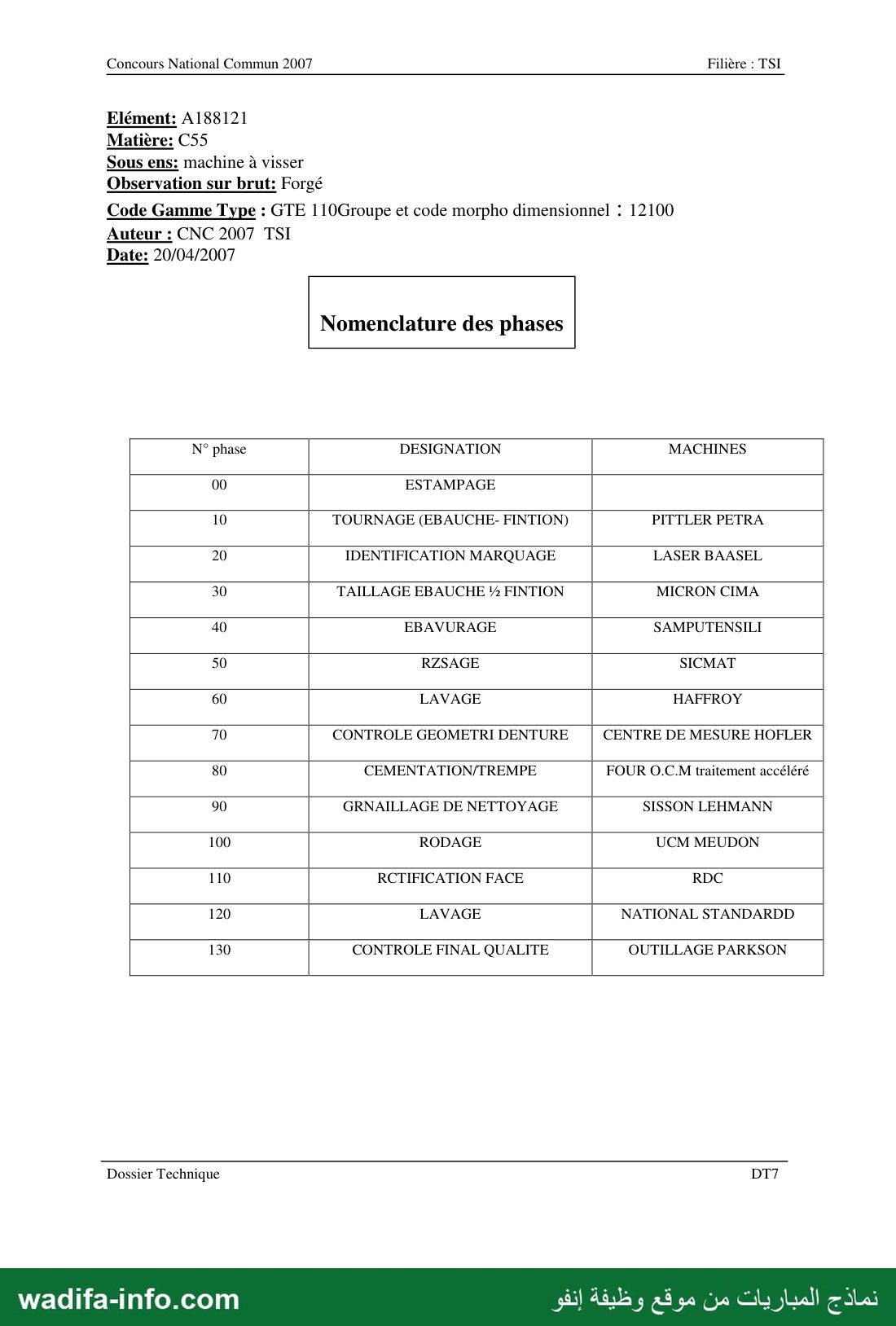

Cinquième partie : réalisation et qualification

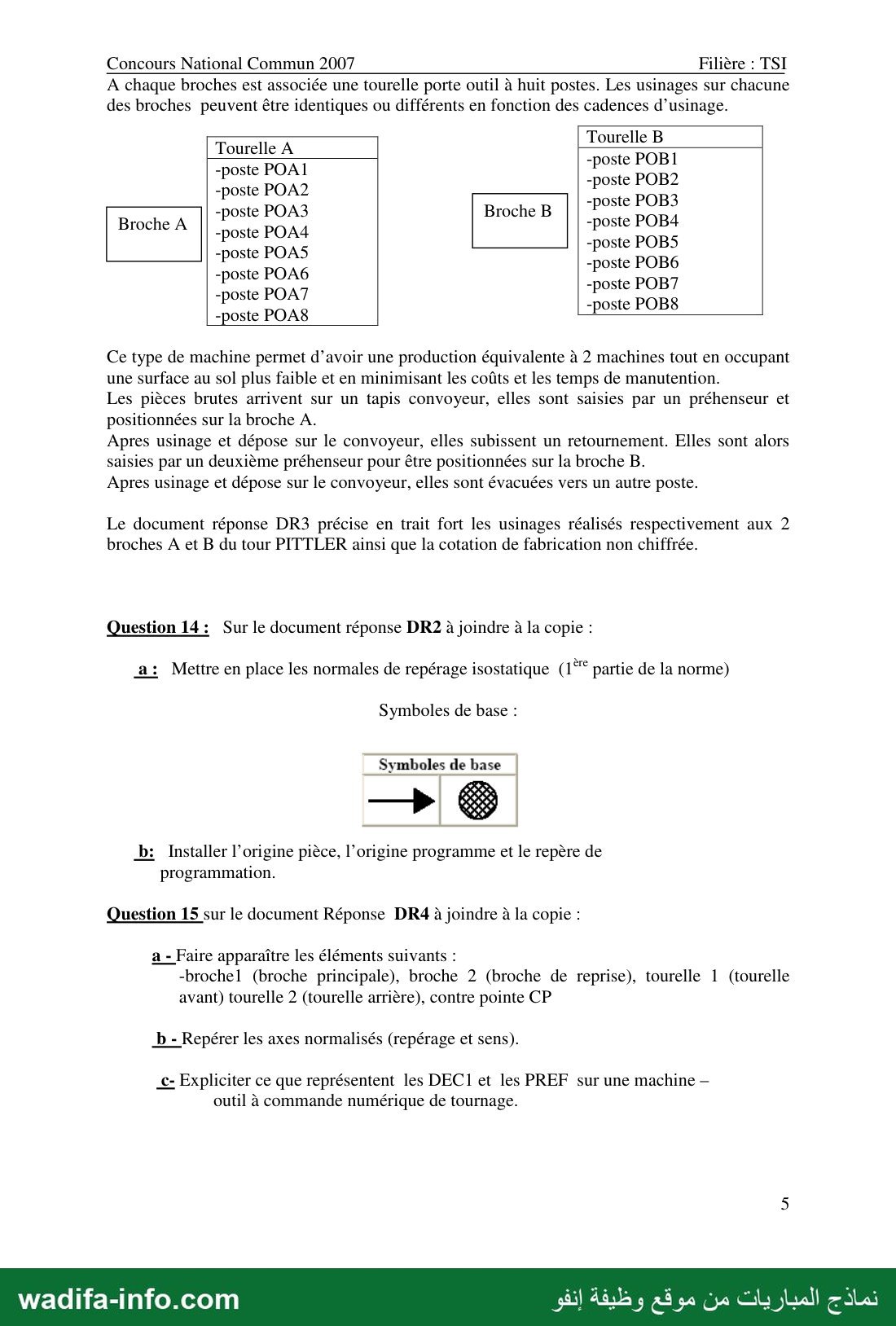

Question 14 : mise en position sur le tour PITTLER (DR2)
Le document DR2 ne figure pas dans le scan : voici la démarche attendue, sans cotes inventées.
- a) Pièce de révolution tournée : on pose 5 normales, la rotation autour de l'axe n'ayant pas besoin d'être arrêtée en tournage. Il s'agit d'un appui plan (normales 1, 2, 3) sur une face perpendiculaire à l'axe et d'un centrage court (normales 4, 5) sur un diamètre. Broche A (brut forgé) : centrage et appui sur des surfaces brutes, choisies pour garantir la matière aux surfaces usinées. Broche B, après retournement : centrage et appui sur des surfaces déjà usinées en broche A, de préférence l'alésage de référence A (Ø39,36) et la face associée, pour respecter la perpendicularité et les battements relatifs à A.
- b) L'origine pièce (OP) est placée sur l'axe de broche, sur la face d'appui. L'origine programme (Opr) est placée sur l'axe, sur une face de la pièce finie, en général la face usinée extrême. Repère de programmation : Z sur l'axe de broche, orienté de la pièce vers l'outil (en s'éloignant du mandrin), X radial, positif en s'éloignant de l'axe. En tournage, X est programmé au diamètre.

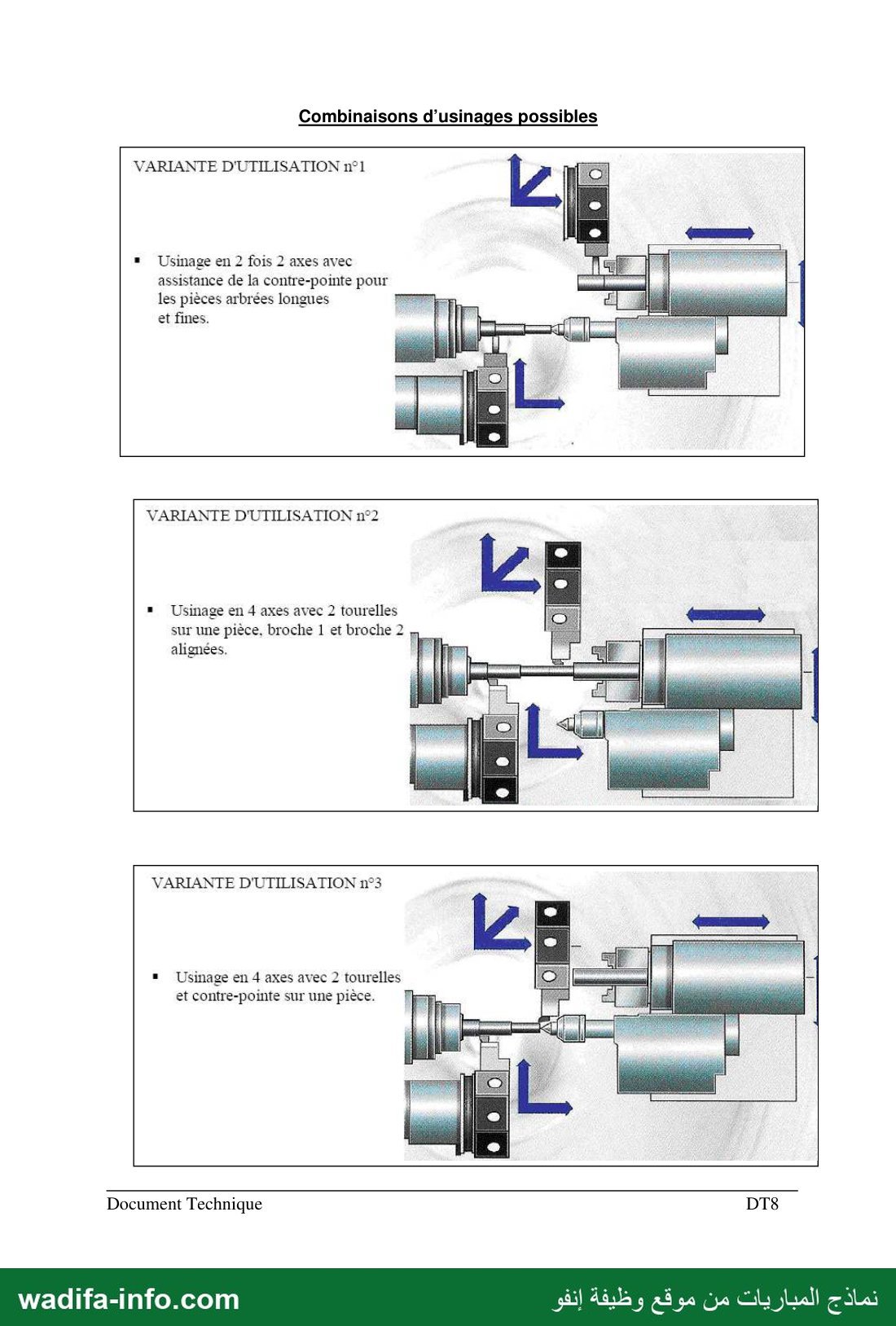

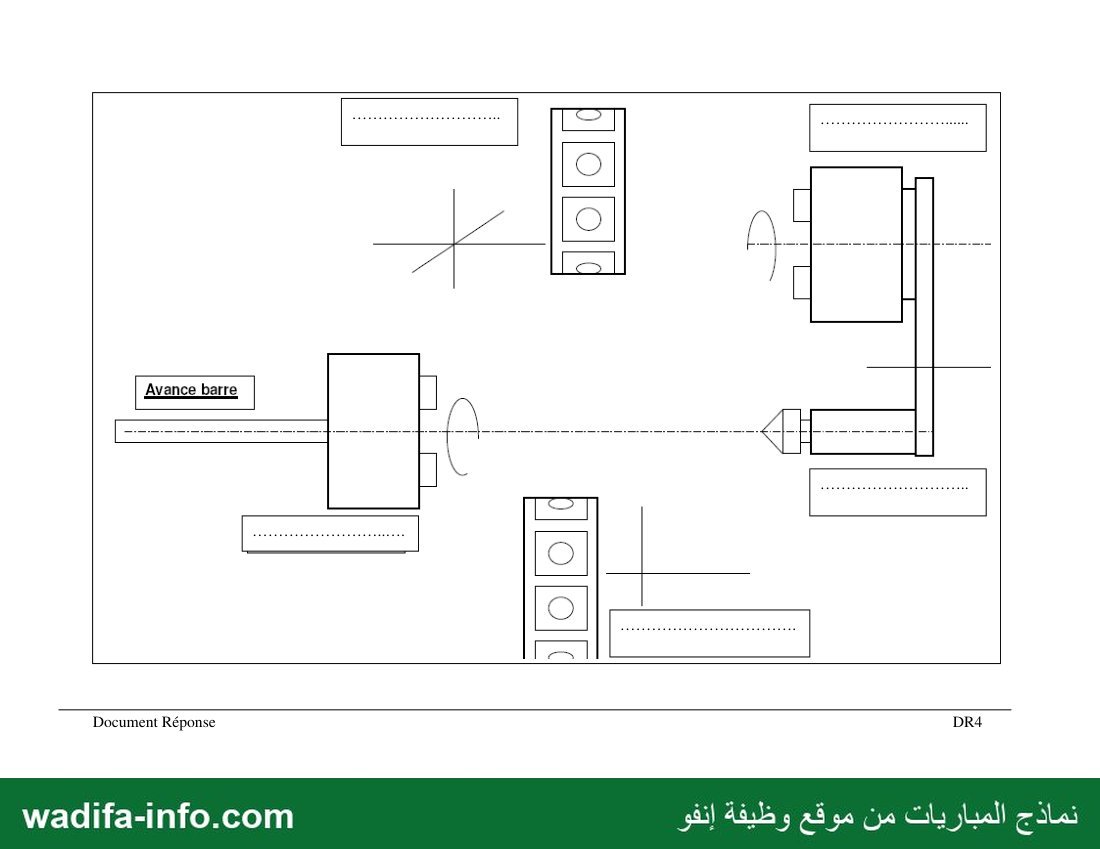

Question 15 : machine bi-broche (DR4)
- a) Sur DR4, à gauche, la broche traversée par la barre (« avance barre ») est la broche 1 (principale). En haut à droite, la broche mobile axialement face à la broche 1 est la broche 2 (reprise). En bas à droite, l'organe portant la pointe est la contre-pointe CP. Les deux tourelles se trouvent de part et d'autre de l'axe : tourelle 1 (avant) côté opérateur, tourelle 2 (arrière) de l'autre côté de l'axe de broche. Adaptez selon le côté opérateur représenté.
- b) Axes normalisés (NF ISO 841) : Z parallèle à l'axe de broche, positif quand l'outil s'éloigne de la pièce. X radial, positif quand l'outil s'éloigne de l'axe, avec X1 pour la tourelle 1 et X2 pour la tourelle 2, chacun orienté vers l'extérieur de son côté. La broche de reprise a son propre Z, de sens opposé (repère « miroir »). Le déplacement secondaire parallèle à Z (broche 2 ou contre-pointe) se note W. La rotation pilotée d'une broche se note C. Si l'une des tourelles a un troisième axe (croix à trois branches sur DR4), c'est un axe Y, qui complète le trièdre direct.
- c) PREF (prise de référence) : position de l'origine pièce OP par rapport à l'origine mesure OM de la machine, sur chaque axe. On la mesure au réglage de la prise de pièce. DEC1 (décalage d'origine) : position de l'origine programme Opr par rapport à l'origine pièce OP. La machine calcule ainsi : OM → OP (PREF) → Opr (DEC1). Les jauges outils sont gérées à part, par les correcteurs.

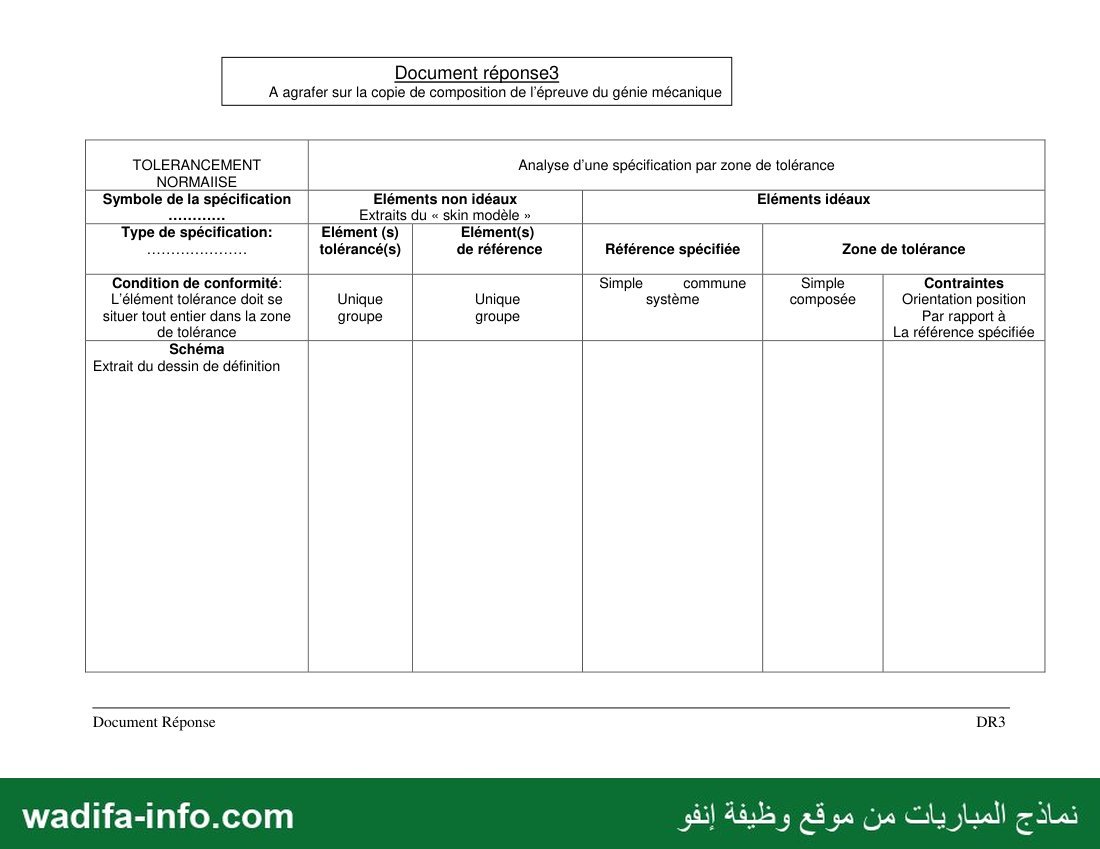

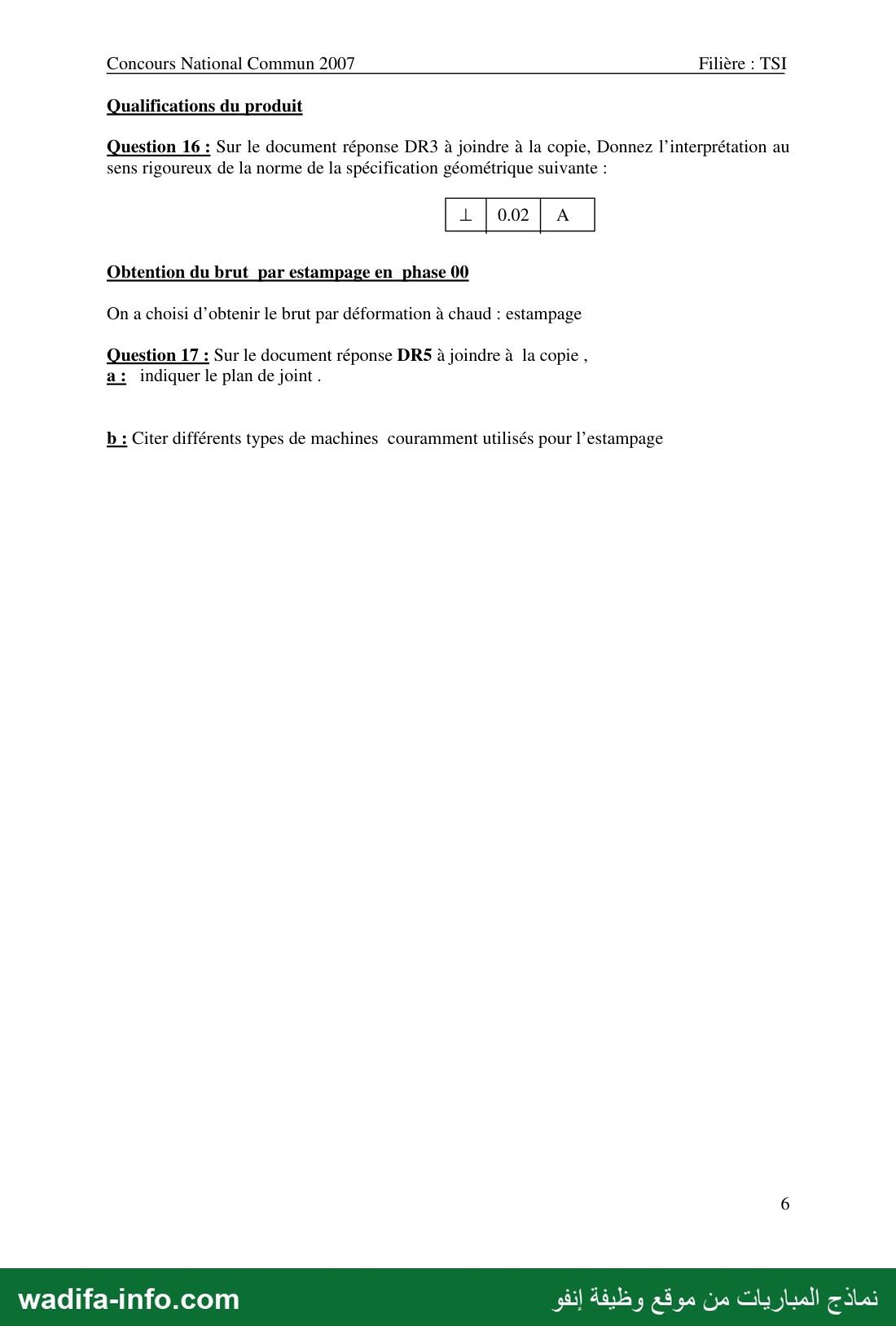

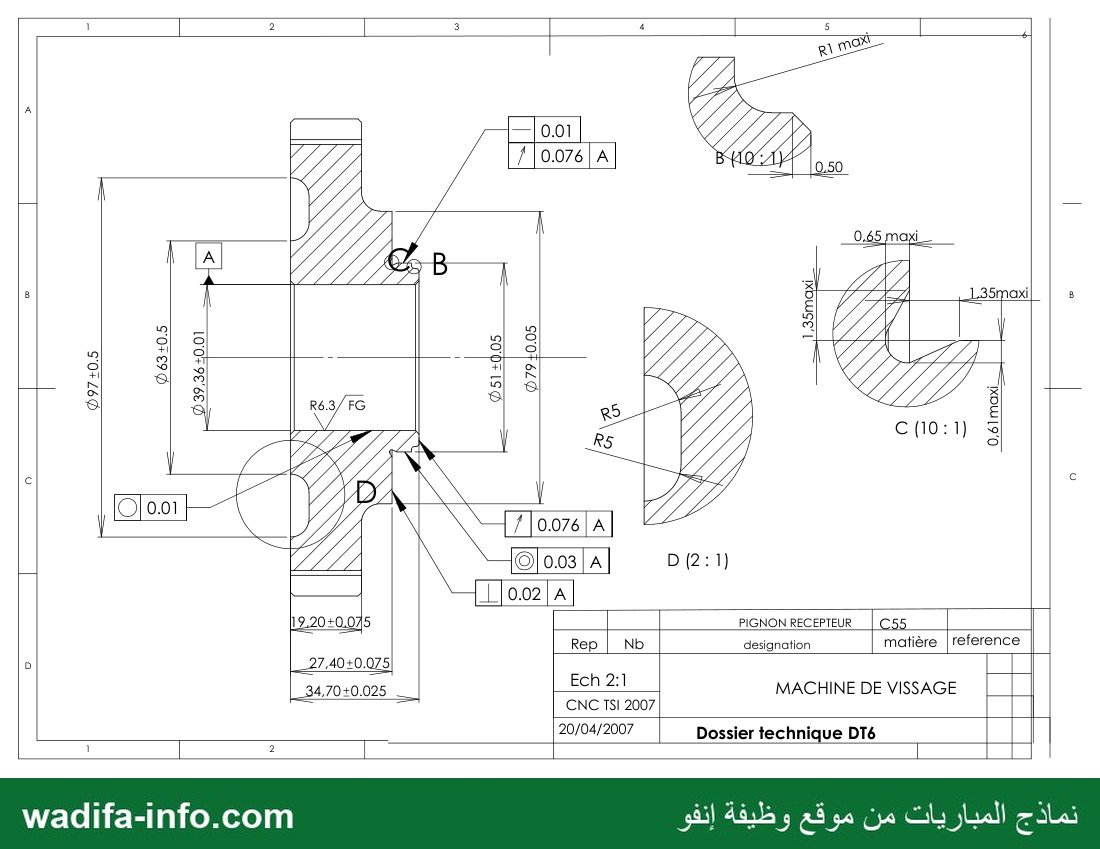

Question 16 : interprétation de ⊥ 0,02 A (DR3)
| Rubrique | Réponse |
|---|---|
| Symbole, type | ⊥ perpendicularité : spécification d'orientation |
| Élément tolérancé (non idéal) | Unique : la surface plane réelle désignée par la flèche (face du pignon, détail D de DT6) |
| Élément de référence (non idéal) | Unique : la surface cylindrique réelle de l'alésage Ø39,36 ± 0,01 porteur du repère A |
| Référence spécifiée (idéale) | Simple : l'axe du cylindre associé à l'alésage (cylindre idéal associé selon le critère normalisé, le plus grand inscrit pour un alésage) |
| Zone de tolérance | Simple : espace compris entre deux plans parallèles distants de 0,02 mm |
| Contraintes | Orientation : les plans sont perpendiculaires à l'axe A. Position libre. |
| Condition de conformité | Toute la surface réelle tolérancée doit être contenue dans la zone. |
Pour le schéma : l'axe A vertical, deux plans horizontaux à 0,02 mm l'un de l'autre, qui encadrent la face réelle.
Question 17 : estampage du brut (phase 00)
- a) DR5 est absent du scan. Principe : le plan de joint est perpendiculaire à l'axe de la pièce et passe par son plus grand diamètre, la jante de Ø97 environ, qui porte la denture. On obtient ainsi deux demi-matrices peu profondes, des dépouilles orientables vers chaque demi-matrice et une bavure périphérique facile à ébarber. L'alésage est forgé en cuvette avec une toile centrale, découpée ensuite.
- b) Machines d'estampage courantes : marteaux-pilons (simple effet, double effet, à contre-frappe), presses mécaniques (à excentrique ou à vilebrequin/genouillère), presses à vis (à friction), presses hydrauliques et machines à forger horizontales (refouleuses).
💡 Résultats clés à retenir : ω29/ω01 = −1,75 et N20 = 280 tr/min (≤ 300) ; Ie ≈ 7,67·10−4 kg·m2 ; Tm ≈ 0,05 s ; kopt = √(Jm/Jyy) ≈ 0,63 ; C01 = 18,75 N·m ; Ft ≈ 198 N ; σmax ≈ 109 MPa au pied de dent ; h = 2 pour A-C et 14 pour la tête. Pour préparer l'épreuve TSI du CNC, revoyez : FAST, liaisons équivalentes (série et parallèle) et formule h = m − Ic + 6γ ; trains d'engrenages simples et épicycloïdaux (formule de Willis) ; inertie équivalente et théorème de l'énergie cinétique ; flexion simple (σ = Mf v/I) ; cotation ISO GPS (élément tolérancé, référence, zone) ; isostatisme en tournage ; axes normalisés, PREF et DEC1 sur tour CN ; procédés de forge (plan de joint, dépouilles, bavure).
