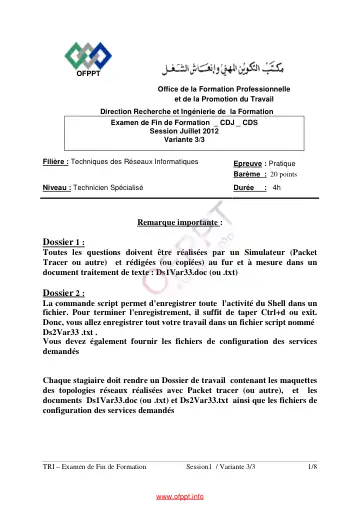

TRI FF PR V9 2012

Dossier 1 : Réseaux informatiques Une entreprise MarocPub a trois sites principaux : un site Administration et deux agences. Le site Administration comporte une seule agence de 48 hôtes répartis sur deux segments Publicité et GRH. Le segment Publicité contient 18 hôtes et le segment GRH contient 30 hôtes.

Le site Filiale1 comporte deux segments de 25 hôtes chacun. Le site Filiale2 comporte un seul segment de 12 hôtes. Les deux agences sont reliées au routeur MarocPub par un réseau Frame Relay de type point à point.

PARTIE I : ADRESSAGE 1. Utiliser l’adresse 192.168.80.0/24 pour concevoir un plan d’adressage optimisé pour le réseau de cette entreprise (voir page suivante), Les adresses sous réseau seront attribuées selon l’ordre du tableau suivant :

reseau1 reseau2 Reseau3 reseau4-Publicité reseau4-GRH CV Filiale1MarocPub CV Filiale1Filiale2 CV Filiale2MarocPub Liaison AdministrationMarocPub

3. Réaliser la maquette sous Packet Tracer et configurer l’adressage en se basant sur les réponses des questions précédentes.

PARTIE II : COMMUTATION Le réseau local du routeur Administration contient deux Vlans : GRH (vlan 38) et Publicité (vlan 48). 4. Créer et nommer les deux Vlans dans le commutateur Sadministration.

5. Affecter les ports aux Vlans selon le schéma du réseau. 6. Ajouter deux entrées MAC statiques qui affectent les @MACs des deux serveurs Web et DNS aux ports du switch. 7. Configurer les sous interfaces du routeur Routeur Administration afin de prendre en charge l’agrégation et le routage entre des LAN virtuels.

PARTIE III : ROUTAGE 8. Configurer les éléments suivants sur le routeur MarocPub · Le nom du routeur MarocPub · Le mode privilégié utilise le mot de passe crypté suivant: 13542. · Activer l’accès Telnet et les lignes virtuelles en utilisant le mot de passe

· Configurer une bannière qui affiche le message : Accès autorisé uniquement! 9. Configurer pour chaque routeur une route par défaut pour le routage des paquets à destination de l’Internet.

10. Compléter la configuration du routage par l’activation du protocole RIP pour le routage entre les réseaux locaux. 11. Activer l’encapsulation PPP entre MarocPub et Administration avec l’authentification CHAP.

12. Configurer le routeur Filiale1 comme serveur DHCP pour les trois réseaux reseau1, reseau2 et le réseau du routeur Filiale2. 13. Configurer le routeur Filiale2 pour acheminer les paquets DHCP vers le routeur Filiale1.
