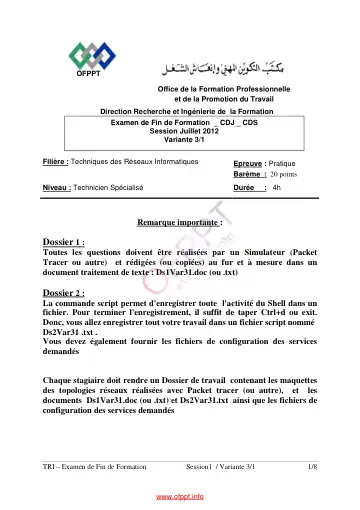

TRI FF PR V7 2012

Dossier 1 : Réseaux informatiques Une entreprise PubMaroc a trois sites principaux : un site central et deux agences. Le site Central comporte une seule agence de 50 hôtes répartis sur deux segments Serveurs et Informatique. Le segment Serveurs contient 10 hôtes et le segment Informatique contient 40 hôtes.

Le site Agence1 comporte deux segments de 20 hôtes chacun. Le site Agence2 comporte un seul segment de 12 hôtes. Les deux agences sont reliées au routeur PubMaroc par un réseau Frame Relay de type point à point.

PARTIE I : ADRESSAGE 1. Utiliser l’adresse 192.168.50.0/24 pour concevoir un plan d’adressage optimisé pour le réseau de cette entreprise (voir page suivante), Les adresses sous réseau seront attribuées selon l’ordre

LAN1 LAN2 LAN3 LAN4-Serveurs LAN4-Informatique CV Agence1-PubMaroc CV Agence1Agence2 CV Agence2PubMaroc Liaison CentralPubMaroc

3. Réaliser la maquette sous Packet Tracer et configurer l’adressage en se basant sur les réponses des questions précédentes.

PARTIE II : COMMUTATION Le réseau local du routeur Central contient deux Vlans : Informatique (vlan35) et Serveurs (vlan45). 4. Créer et nommer les deux Vlans dans le commutateur Scentral.

5. Affecter les ports aux Vlans selon le schéma du réseau. 6. Ajouter deux entrées MAC statiques qui affectent les @MACs des deux serveurs Web et DNS aux ports du switch. 7. Configurer les sous interfaces du routeur Routeur Central afin de prendre en charge l’agrégation et le routage entre des LAN virtuels.

PARTIE III : ROUTAGE 8. Configurer les éléments suivants sur le routeur PubMaroc : · Le nom du routeur est PubMaroc · Le mode privilégié utilise le mot de passe crypté suivant: 13579. · Activer l’accès Telnet et les lignes virtuelles en utilisant le mot de passe

· Configurer une bannière qui affiche le message : Accès autorisé uniquement! 9. Configurer pour chaque routeur une route par défaut pour le routage des paquets à destination de l’Internet.

10. Compléter la configuration du routage par l’activation du protocole RIP pour le routage entre les réseaux locaux. 11. Activer l’encapsulation PPP entre PubMaroc et Central avec l’authentification PAP.
