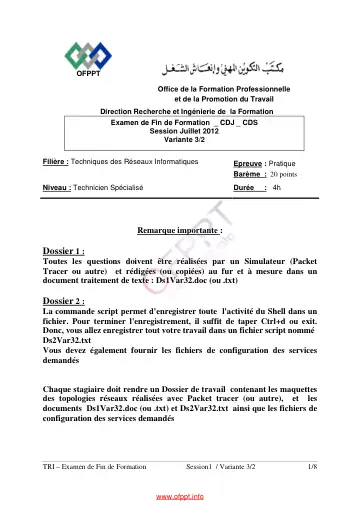

TRI FF PR V8 2012

Dossier 1 : Réseaux informatiques Une entreprise PubTech a trois sites principaux : un site central et deux agences. Le site Direction comporte une seule agence de 50 hôtes réparties sur deux segments Serveurs et Compta. Le segment Serveurs contient 20 hôtes et le segment Compta contient 30 hôtes.

Le site Agence3 comporte deux segments de 20 hôtes chacun. Le site Agence4 comporte un seul segment de 12 hôtes. Les deux agences sont reliées au routeur PubTech par un réseau Frame Relay de type point à point.

PARTIE I : ADRESSAGE 1. Utiliser l’adresse 192.168.60.0/24 pour concevoir un plan d’adressage optimisé pour le réseau de cette entreprise, Les adresses sous réseau seront attribuées selon l’ordre du tableau:

LAN3 LAN4 LAN5 LAN6-Serveurs LAN6-Compta CV Agence3PubTech CV Agence3Agence4 CV Agence4PubTech Liaison DirectionPubTech

3. Réaliser la maquette sous Packet Tracer et configurer l’adressage en se basant sur les réponses des questions précédentes.

PARTIE II : COMMUTATION Le réseau local du routeur Direction contient deux Vlans : Compta (vlan 36) et Serveurs (vlan46). 4. Créer et nommer les deux Vlans dans le commutateur Sdirection.

5. Affecter les ports aux Vlans selon le schéma du réseau. 6. Ajouter deux entrées MAC statiques qui affectent les @MACs des deux serveurs Web et DNS aux ports du switch. 7. Configurer les sous interfaces du routeur Routeur Direction afin de prendre en charge l’agrégation et le routage entre des LAN virtuels.

PARTIE III : ROUTAGE 8. Configurer les éléments suivants sur le routeur PubTech : · Le nom du routeur : PubTech · Le mode privilégié utilise le mot de passe crypté suivant: 54321. · Activer l’accès Telnet et les lignes virtuelles en utilisant le mot de passe

· Configurer une bannière qui affiche le message : Accès autorisé uniquement! 9. Configurer pour chaque routeur une route par défaut pour le routage des paquets à destination de l’Internet.

10. Compléter la configuration du routage par l’activation du protocole RIP pour le routage entre les réseaux locaux. 11. Activer l’encapsulation PPP entre PubTech et Direction avec l’authentification PAP.

12. Configurer le routeur Agence3 comme serveur DHCP pour les trois réseaux LAN3, LAN4 et le réseau du routeur Agence4. TRI – Examen de Fin de Formation
