NOUVEAU

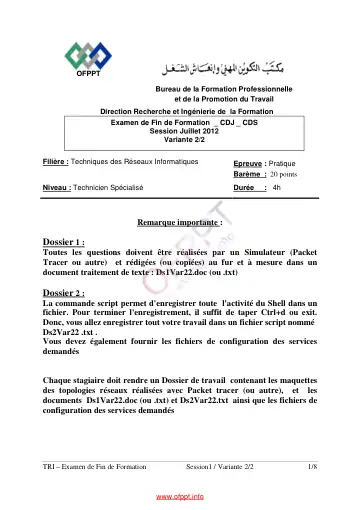

TRI FF PR V5 2012
Bureau de la Formation Professionnelle et de la Promotion du Travail
Filière : TRI — Techniques des Réseaux Informatiques
📥 Télécharger le PDF (185 Ko)Sommaire du document
- Partie i : adressage
- 1. Utiliser l’adresse 194.123.90.0/23 pour concevoir un plan d’adressage
- 2. Remplir le tableau suivant
- 3. Réaliser la maquette sous Packet Tracer et configurer l’adressage en se
- Partie ii : commutation
- 4. Configurer les ports trunk dans les deux commutateurs.
- 5. Configurer le protocole VTP dans les deux commutateurs. Le commutateur
- 6. Sécuriser le protocole VTP en utilisant le mot de passe : EXAM2012
- 8. Affecter les ports aux Vlans selon le schéma du réseau.
- 9. Configurer les sous interfaces du routeur ITBAHMAD afin de prendre en
- Partie iii : routage
- 10. Configurer les éléments suivants sur le routeur ITBAHMAD
- 11. Configurer une route par défaut sur le routeur ITBAHMAD.
- 12. Compléter le routage par l’activation du protocole RIP.
- 13. Configurer le protocole RIP pour propager la route par défaut.
- 14. Activer l’encapsulation PPP avec l’authentification CHAP entre les deux
- 15. Configurer le routeur Site2 comme serveur DHCP pour les deux réseaux
- 16. Tester la connectivité entre les différents réseaux locaux.
- Partie iv : acl
- 17. Créer la liste de contrôle d’accès étendue qui permet d’autoriser le trafic en
- 18. Créer une ACL standard qui refuse uniquement l’accès à la configuration du
- 20. Créer une liste de contrôle qui bloque
- A. Vous êtes l’administrateur de l’entreprise AzertyInfo, on vous demande
- 1. Configurer les paramètres TCP/IP de votre serveur (SERVERFTP).
Aperçu du contenu
Extrait des premières pages, texte tiré du PDF. Le document complet (8 pages) est dans le PDF.
Dossier 1 : Réseaux informatiques L’entreprise ITBAHMAD a trois sites: site1, site2 et le site ITBAHMAD. Le site ITBAHMAD Comporte deux segments Social et Bureau de 30 hôtes chacun. Le site Site1 Contient 80 hôtes.
Le site Site2 Contient deux réseaux locaux de 14 hôtes chacun. Les trois routeurs de l’entreprise sont connectés par un réseau Frame Relay de type multipoint.
PARTIE I : ADRESSAGE 1. Utiliser l’adresse 194.123.90.0/23 pour concevoir un plan d’adressage optimisé pour le réseau de cette entreprise (voir page suivante), Les adresses sous réseau seront attribuées selon l’ordre du tableau suivant : (Ex la 1ère adresse sera attribuée au site1, la 2ème au ITBAHMAD-Social …etc)
Site site1 Site ITBAHMAD-Social Site ITBAHMAD-Bureau Site site2-RL2 Site site2-RL3 Frame Relay Multipoint
3. Réaliser la maquette sous Packet Tracer et configurer l’adressage en se basant sur les réponses des questions précédentes. TRI – Examen de Fin de Formation
PARTIE II : COMMUTATION Le site ITBAHMAD contient deux Vlans : Bureau (vlan 12) et Social (vlan 22) pour les deux services Bureau et Social. 4. Configurer les ports trunk dans les deux commutateurs.
5. Configurer le protocole VTP dans les deux commutateurs. Le commutateur SitBahmad1 sera serveur et l’autre commutateur SitBahmad2 sera client. (Domaine VTP : Var22) 6. Sécuriser le protocole VTP en utilisant le mot de passe : EXAM2012 7. Créer et nommer les deux Vlans vlan 12 et vlan 22 dans le commutateur SitBahmad1.
8. Affecter les ports aux Vlans selon le schéma du réseau. 9. Configurer les sous interfaces du routeur ITBAHMAD afin de prendre en charge l’agrégation et le routage inter-Vlan.
PARTIE III : ROUTAGE 10. Configurer les éléments suivants sur le routeur ITBAHMAD: · Le nom du routeur est ITBAHMAD. · Le mode privilégié utilise le mot de passe crypté suivant: pass2012.
· Activer l’accès Telnet et les lignes virtuelles en utilisant le mot de passe suivant: vty2012. · Configurer une bannière qui affiche le message :Innakoum fi ITBAHMAD
11. Configurer une route par défaut sur le routeur ITBAHMAD. 12. Compléter le routage par l’activation du protocole RIP. 13. Configurer le protocole RIP pour propager la route par défaut.
14. Activer l’encapsulation PPP avec l’authentification CHAP entre les deux routeurs ITBAHMAD et ISP. 15. Configurer le routeur Site2 comme serveur DHCP pour les deux réseaux locaux RL2 et RL3.
