TRI FF PR V4 2012
Filière : Techniques des Réseaux Informatiques
Filière : TRI — Techniques des Réseaux Informatiques
📥 Télécharger le PDF (183 Ko)Sommaire du document
- Partie i : adressage
- 1. Utiliser
- 2. Remplir le tableau suivant
- 3. Réaliser la maquette sous Packet Tracer et configurer l’adressage en se
- Partie ii : commutation
- 4. Configurer les ports trunk dans les deux commutateurs.
- 5. Configurer le protocole VTP dans les deux commutateurs. Le commutateur
- 6. Sécuriser le protocole VTP en utilisant le mot de passe : Pass2010
- 8. Affecter les ports aux Vlans selon le schéma du réseau.
- 9. Configurer les sous interfaces du routeur ITMAROC afin de prendre en charge
- Partie iii : routage
- 10. Configurer les éléments suivants sur le routeur ITMaroc
- 11. Configurer une route par défaut sur le routeur ITMaroc.
- 12. Compléter le routage par l’activation du protocole OSPF.
- 13. Configurer le protocole OSPF pour propager la route par défaut.
- 14. Activer l’encapsulation PPP avec l’authentification CHAP entre les deux
- 15. Configurer le routeur Site2 comme serveur DHCP pour les deux réseaux
- 16. Tester la connectivité entre les différents réseaux locaux.
- Partie iv : acl
- 18. Créer une ACL standard qui refuse uniquement l’accès à la configuration du
- 20. Créer une liste de contrôle qui bloque les requêtes ping en provenance
- A. Vous êtes l’administrateur de l’entreprise ABInfo, on vous demande
- 1. Configurer les paramètres TCP/IP de votre serveur (SERVERFTP).
- 2. Vérifier que le service DNS est installé (sinon vous l’installez).
Aperçu du contenu

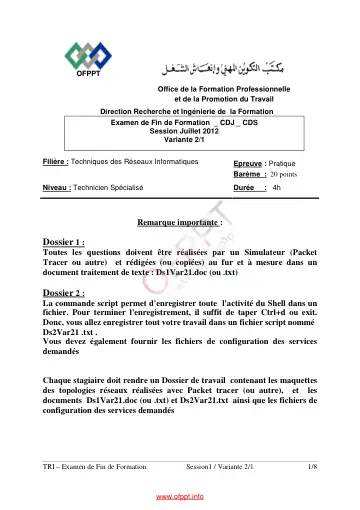

Extrait des premières pages, texte tiré du PDF. Le document complet (8 pages) est dans le PDF.
Dossier 1 : Réseaux informatiques L’entreprise ITMaroc a trois sites: site1, site2 et le site ITMaroc. Le site ITMAROC Comporte deux segments Personnel et Administration de 20 hôtes chacun.
Le site Site1 Contient 45 hôtes. Le site Site2 Contient deux réseaux locaux de 12 hôtes chacun. Les trois routeurs de l’entreprise sont connectés par un réseau Frame Relay de type multipoint.
optimisé pour le réseau de cette entreprise (voir page suivante), Les adresses sous réseau seront attribuées selon l’ordre du tableau suivant : (Ex : la 1ère adresse sera attribuée au site1, la 2ème au ITMAROC-Personnel …etc)
Site site1 Site ITMaroc - Personnel Site ITMaroc - Administration Site site2-RL2 Site site2-RL3 Frame Relay Multipoint
3. Réaliser la maquette sous Packet Tracer et configurer l’adressage en se basant sur les réponses des questions précédentes.
PARTIE II : COMMUTATION Le site ITMAROC contient deux Vlans : Administration (vlan 10) et Personnel (vlan20) pour les deux services Adminstration et Personnel. 4. Configurer les ports trunk dans les deux commutateurs.
5. Configurer le protocole VTP dans les deux commutateurs. Le commutateur Sitmaroc1 sera serveur et l’autre commutateur Sitmaroc2 sera client. (Domaine VTP : Var21) 6. Sécuriser le protocole VTP en utilisant le mot de passe : Pass2010 7. Créer et nommer les deux Vlans vlan 10 et vlan 20 dans le commutateur Sitmaroc1.
8. Affecter les ports aux Vlans selon le schéma du réseau. 9. Configurer les sous interfaces du routeur ITMAROC afin de prendre en charge l’agrégation et le routage entre des LAN virtuels.
PARTIE III : ROUTAGE 10. Configurer les éléments suivants sur le routeur ITMaroc: · Le nom du routeur est ITMaroc. · Le mode privilégié utilise le mot de passe crypté suivant: 54321. · Activer l’accès Telnet et les lignes virtuelles en utilisant le mot de passe
11. Configurer une route par défaut sur le routeur ITMaroc. 12. Compléter le routage par l’activation du protocole OSPF. 13. Configurer le protocole OSPF pour propager la route par défaut.
14. Activer l’encapsulation PPP avec l’authentification CHAP entre les deux routeurs ITMaroc et ISP. 15. Configurer le routeur Site2 comme serveur DHCP pour les deux réseaux locaux RL2 et RL3.
