2019 TH TRI Corr

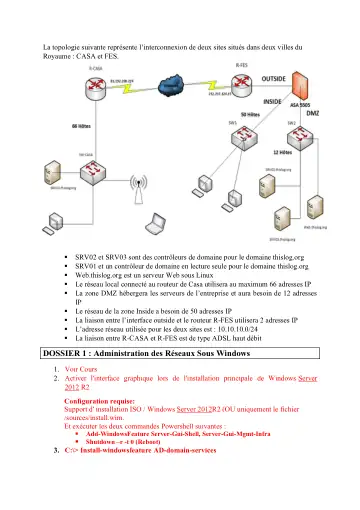

La topologie suivante représente l’interconnexion de deux sites situés dans deux villes du Royaume : CASA et FES.

SRV02 et SRV03 sont des contrôleurs de domaine pour le domaine thislog.org SRV01 et un contrôleur de domaine en lecture seule pour le domaine thislog.org Web.thislog.org est un serveur Web sous Linux Le réseau local connecté au routeur de Casa utilisera au maximum 66 adresses IP La zone DMZ hébergera les serveurs de l’entreprise et aura besoin de 12 adresses

Le réseau de la zone Inside a besoin de 50 adresses IP La liaison entre l’interface outside et le routeur R-FES utilisera 2 adresses IP L’adresse réseau utilisée pour les deux sites est : 10.10.10.0/24 La liaison entre R-CASA et R-FES est de type ADSL haut débit

DOSSIER 1 : Administration des Réseaux Sous Windows 1. Voir Cours 2. Activer l'interface graphique lors de l'installation principale de Windows Server

Configuration requise: Support d' installation ISO / Windows Server 2012R2 (OU uniquement le fichier /sources/install.wim. Et exécuter les deux commandes Powershell suivantes :

4. Pour éviter la réplication pendant l’installation du nouveau contrôleur de domaine qui a besoin de bande passante, et vu que la connexion entre les deux sites n’utilise pas de débit garanti, il est préférable de faire une sauvegarde offline en utilisant le support IFM 5. SMTP et IP

7. Le coût des liens de sites est un nombre sans unité de mesure qui représente le débit relatif, la fiabilité et la préfaisabilité du réseau sous-jacent. Pour le coût d’un lien est bas, plus sa priorité est élevée, ce qui fait un chemin privilégié.

10. Donner les lignes de commandes permettant de configurer une route par défaut sur les deux routeurs : R-CASA et R-FES, utiliser l’argument next hop ip address

11. Donner les lignes de commandes permettant de configurer l’accès SSH au routeur RCASA en appliquant les paramètres suivants : R-CASA(config)# ip domain-name casa.local R-CASA(config)# username @dmin secret 123@dmin R-CASA(config)#crypto key generate rsa modulus 2048 R-CASA(config)#ip ssh version 2 R-CASA(config)#line vty 0 4 R-CASA(config-line)# transport input ssh R-CASA(config-line)#login local 12. Donner les lignes de commandes permettant de configurer les interfaces du pare-feu ASA en appliquant les priorités par défaut ASA(config)# interface vlan 100 ASA (config-if)# nameif outside ASA (config-if)# security-level 0
