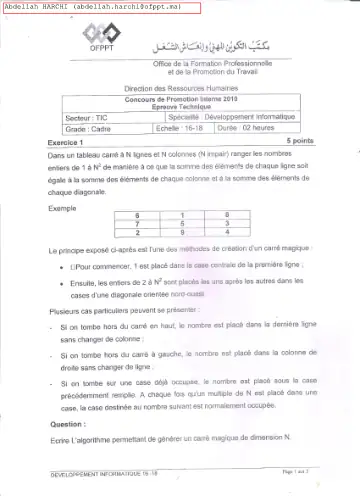

Promotion interne TDI Ech16 2010

Dans un tableau carré à N lignes et N colonnes (N impair) ranger les nombres

entiers de 1 à N° de manière à ce que la somme des éléments de chaque ligne soit

égale à la somme des éléments de chaque colonne et à la somme des éléments de

Le principe exposé ci-après est l'une des méthodes de création d'un carré magique :

°__OPour commencer, 1 est placé dans la case centrale de la première ligne ;

e Ensuite, les entiers de 2 à N? sont placés les uns après les autres dans les

- Si on tombe hors du carré en haut, le nombre est placé dans la dernière ligne

-_ Si on tombe hors du carré à gauche, le nombre est placé dans la colonne de

_ Si on tombe sur une case déjà occupée, le nombre est placé sous la case

précédemment remplie. A chaque fois qu'un multiple de N est placé dans une

case, la case destinée au nombre suivant est normalement occupée.

Ecrire L'algorithme permettant de générer un carré magique de dimension N.

La société YOURPC est spécialisée dans le montage de Micro-ordinateurs réalisé

dans son atelier. La société est en relation commerciale uniquement avec des clients

réguliers. Toutes les commandes d’un client dans le mois sont facturées à la fin du

Le client spécifie dans sa commande la configuration du micro-ordinateur qu'il désire

Chaque configuration de micro-ordinateur fait objet d’une commande à part. C'est-à-

dire que sur une même commande on ne trouvera pas des micro-ordinateurs avec

A la réception d'une commande, le magasinier de la société édite un bon de

montage qu'il transmet à l'atelier (un double de ce bon de montage est envoyé au

client). Une fois le Micro-ordinateur monté, l'atelier complète le bon de montage et le

transmet au magasinier qui enregistre la date de fin de montage et informe le client

À la fin du mois, les factures sont éditées. Une facture est éditée pour chaque client

Si une facture n'est pas payée dans le délai de 8 jours ouvrables alors un courrier de

relance est envoyé au client. Tant qu'il n'aura pas payé sa facture aucune des's

Chaque fois qu'il effectuera une commande, un courrier de refus lui sera envoyé.

3. Etablir le diagramme de séquence « Enregistrer une commande acceptée». (2

4. Etablir Le diagramme Etat/Transition de la classe Facture. (1 point)
