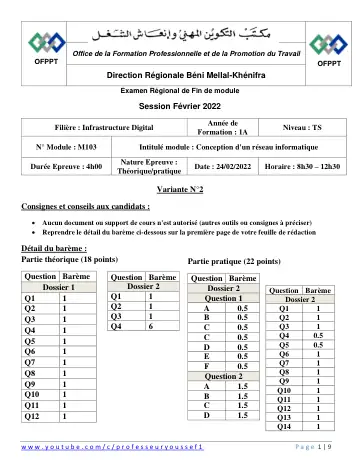

EFM régionale BMKH 2022 avec correction

Partie théorique Dossier 1 Questions divers 1. Définir un réseau informatique ? 2. Qu’est un commutateur ? 3. Quelles sont les fonctionnalités de protocole orienté connexion TCP ? 4. Sur quelle couche de référence OSI opère un Commutateur ?

5. Définir une adresse IP. 6. Donner les plages d’adresses IP privées des classes A, B et C. 7. Quel est le rôle de protocole spanning-Tree (STP) ? 8. Donner les trois types d’adresse IPv6 monodiffusion (unicast).

9. Définir la technologie NAT. 10. Quel est le rôle de protocole VRRP ? 11. Décrire le fonctionnement de protocole d’agrégation des liaisons EtherChannel. 12. Quel est le rôle de protocole ou service DHCP dans une architecture réseau client-serveur.

Dossier 2 : découpage en sous réseaux (VLSM) Le réseau d’une Entreprise est constitué de quatre sous réseaux dont le nombre de machines est réparti comme l’indique le tableau suivant :

L’adresse réseau utilisée est : 192.168.7.0/24 1. Quelle est la classe et le type de cette adresse ? 2. Donner son masque de sous réseau par défaut de cette adresse 3. Quel est le nombre maximal d’adresses utilisables dans ce réseau 4. En utilisant la technique VLSM établir un plan d’adressage convenable et remplir le tableau suivant :

Partie pratique Dossier1 : configuration de base et sécurité des ports d’un commutateur 1. Configuration les paramètres de base d’un commutateur suivants : a. Le nom d’hôte : SW1 b. Désactiver la recherche DNS c. Configurer le mot de passe Admin@ crypté d’accès administratif.

d. Configurer le mot de passe Cisco123 accès Telnet e. Configurer le mot de passe Class accès primaire console. f. Configurer l’adresse IP de gestion 172.16.0.5 255.255.0.0 pour l’interface VLAN 1.

2. Configuration de la sécurité des ports de commutateur SW1. a. Activer la sécurité de port aux ports du fa0/24. b. Autoriser 10 adresses MAC maximum de se connectées à ce port. c. Autoriser l’inscription dynamique adresses MAC (utiliser le mot clé « sticky ».

1. Configurer les adresses IPv4 sur les interfaces de R1 et R2. 2. Configurer les adresses IPv6 sur les interfaces de R1 et R2.
