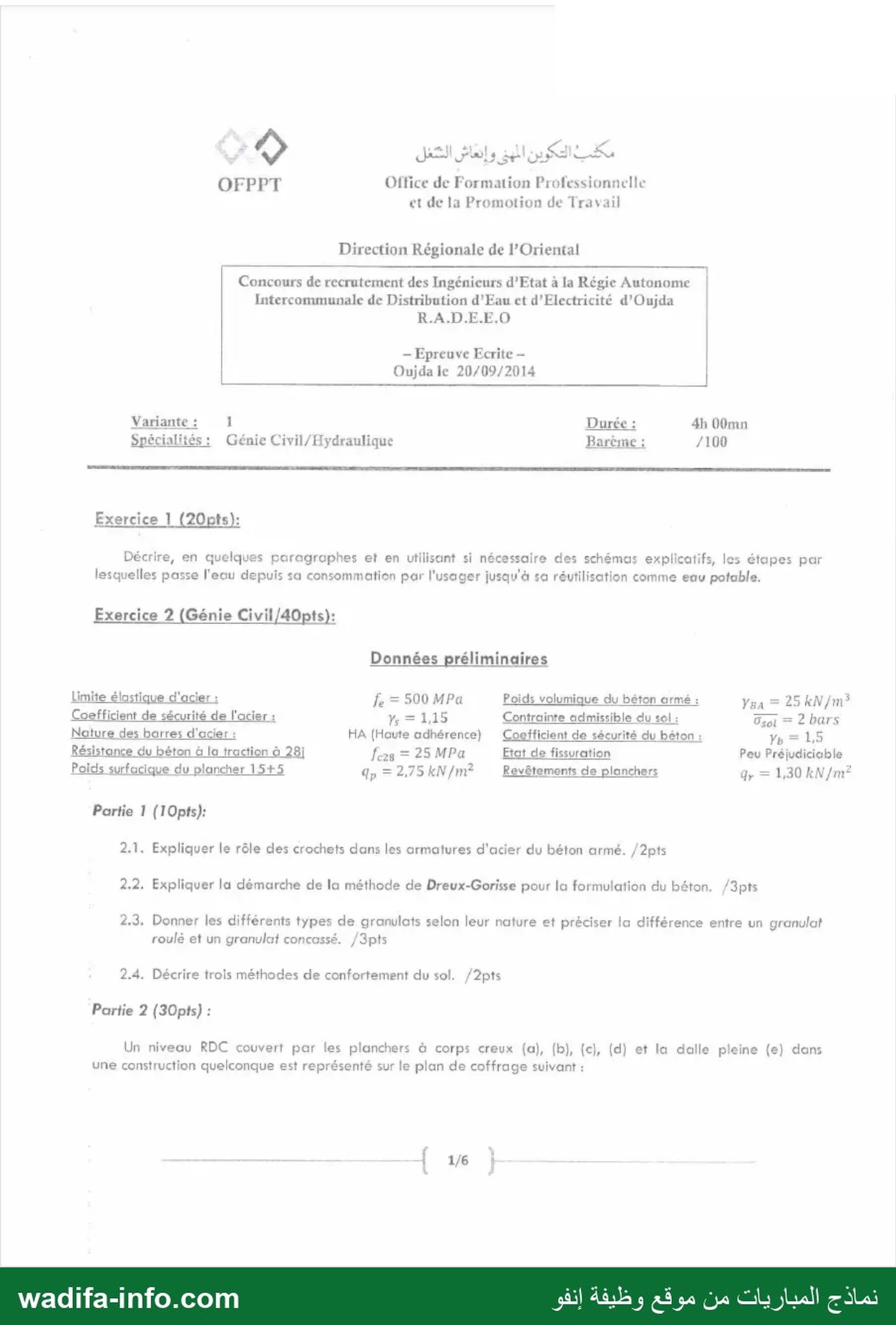

— صفحة 1 —
سح
مك التكوين المهنى وإنعغاش ‎JA‏ © في
‎OFPPT Office de Formation Professionnelle‏
‎et de la Promotion de Travail‏
Direction Régionale de Oriental
Concours de recrutement des Ingénieurs d'Etat à la Régie Autonome
Intercommunale de Distribution d'Eau et d'Electricité d’'Oujda
R.A.D.E.E.0
— Epreuve Ecrite -
Oujda le 20/09/2014
Variante : 1 Durée : 4h 000
Génie Civil/Hydraulique Barème : /100
Exercice 1 (20pts):
Décrire, en quelques paragraphes et en utilisant si nécessaire des schémas explicatifs, les étapes par
lesquelles passe l'eau depuis sa consommation par l'usager jusqu'à sa réutilisation comme eau potable.
Exercice 2 (Génie Civil/40pts):
Données préliminaires
imite élastii ‘acier : fe = 500 MPa Poids volumique du béton armé : Ysa = 25 kN/m3
Coefficient de sécurité de l'acier : y, = 115 Contrainte admissible du sel : Osoi = 2 bars
Nature des barres d'acier : HA (Haute adhérence) Coefficient de sécurité du béton : Yo = L5
Résistance du béton à la traction à 28j ‏ونا‎ = 25 MPa Etat de fissuration Peu Préjudicioble
Poids surfacique du plancher 15+5 AP = 2,75 ‏م/م‎ Revêtements de planchers Ir = 1,30 kN/m?
Partie 1 (IOpts):
2.1. Expliquer le rôle des crochets dans les armatures d'acier du béton armé. /2pts
2.2. Expliquer la démarche de la méthode de Dreux-Gorisse pour la formulation du béton. /3pts
2.3. Donner les différents types de granulats selon leur nature et préciser la différence entre un granulat
roulé et un granulat concassé. /3pts
2.4. Décrire trois méthodes de confortement du sol. /2pts
Partie 2 (30pts) :
Un niveau RDC couvert par les planchers à corps creux (a), {b}, {c}, (d) et la dalle pleine (e) dans
une construction quelconque est représenté sur le plan de coffrage suivant :

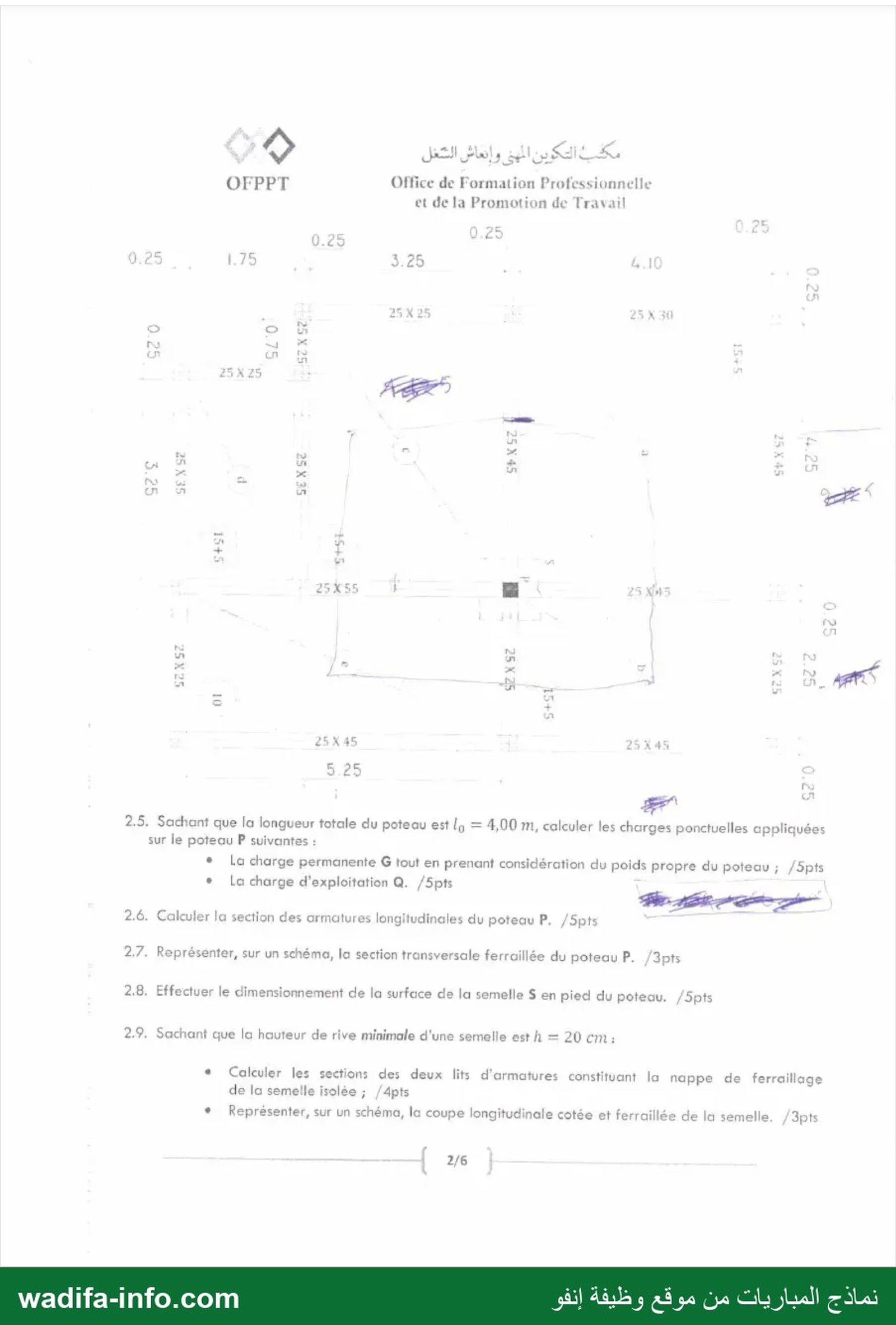

— صفحة 2 —
مكتث التكرين المهنى وإنعاش النتغل
‎Office de Formation Professionnelle‏
‎et de la Promotion de Travail‏
0.25
0 0.25
025 2
0.25 0 75 3.25 ‏م‎ 4.10 PRE
y
en
. à 25X25 si 23x30 ١
o o à
re 1 > ñ
0 ao & 4
ñ
25X25 : ‏حر‎
‏الت‎ —
Î 5 5 +
a ‏ص = ا‎
es À F3 à ‏مج‎
‎: # a >»
N à A
7 5
< T
à & à
25ks5 HE 25 Na5
} Le)
- 0 ! | ‏نت‎
‎| on
|
2 7 ‏ص ا سس‎ 8
5 ‏و‎
‎à
‎25X45 ١ 2 255 ٍ
5.25 32
. Ÿ ‏ين‎
. صر ا
‎Sachant que la longueur totale du poteau est lo = 4,00 m, calculer les charges ponctuelles appliquées‏ .2.5
‎sur le poteau P suivantes :‏
* La charge permanente © tout en prenant considération du poids propre du poteau ; /5pts
+ La charge d'exploitation ©. /5pts 0 2.6. Calculer la section des armatures longitudinales du poteau P. /Spts —
2.7. Représenter, sur un schéma, lo section transversale ferraillée du poteau P. /3pts
2.8. Effectuer le dimensionnement de la surface de la semelle 5 en pied du poteau, / 5
2.9. Sachant que la hauteur de rive minimale d'une semelle est À = 20 cm:
+ Calculer les sections des deux lits d'armatures constituant la nappe deferraillage
de la semelle isolée ; /4pts
+ Représenter, sur un schéma, la coupe longitudinale cotée et ferraillée de la semelle. /3pts
: { 26 ( LD

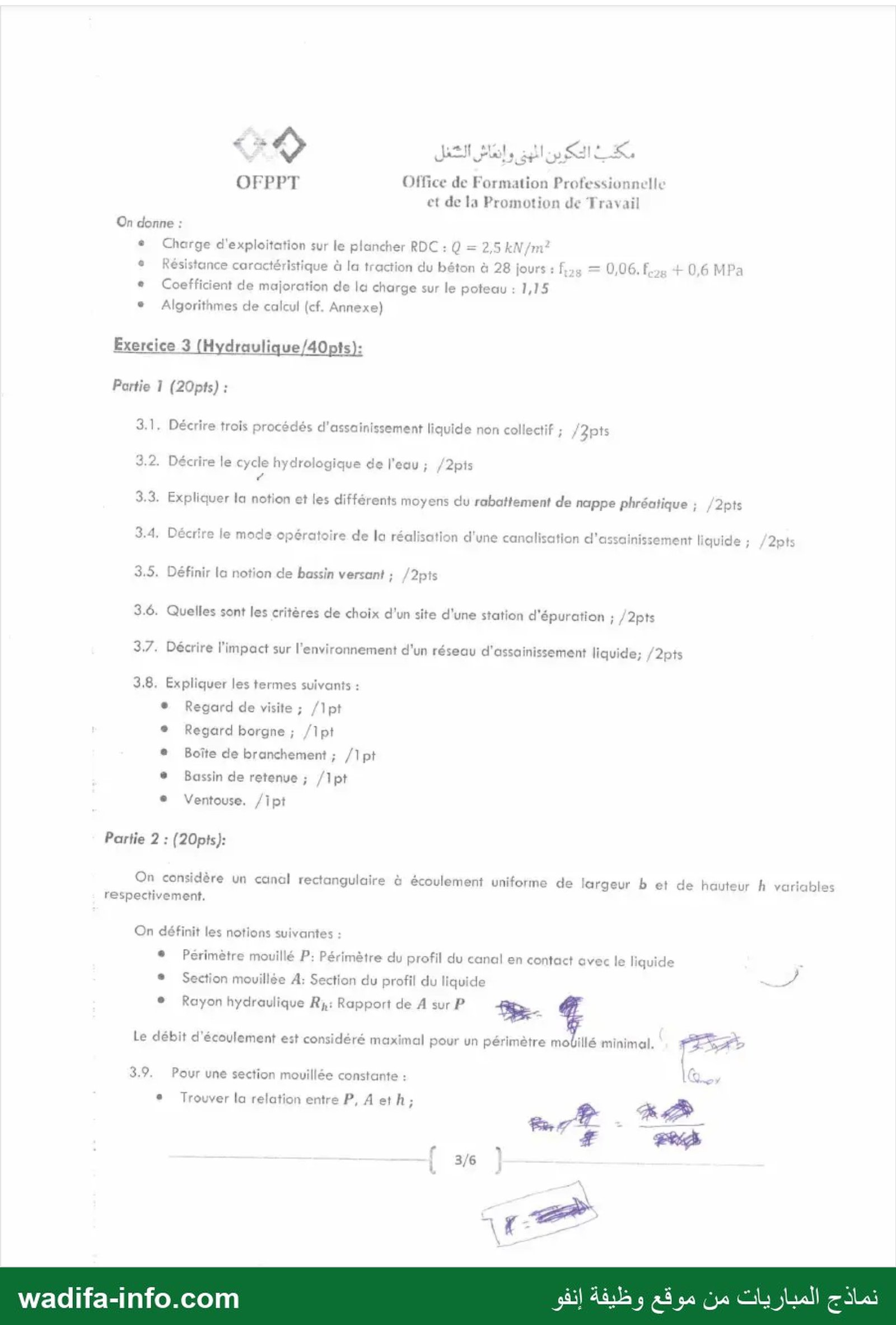

— صفحة 3 —
‎NRA CRE‏ ب عل
‎OFPPT Office de Formation Professionnelle
et de la Promotion de Travail
On donne :
Charge d'exploitation sur le plancher RDC : Q = 2,5 KN fm?
Résistance caractéristique à la traction du béton à 28 jours : f28 = 0,06. fx + 0,6 MPa
Coefficient de majoration de la charge sur le poteau : 1,15
Algorithmes de calcul (cf. Annexe)
‎Exercice 3 (Hydraulique/40pts):
Portie 1 (20pts) :
3.1. Décrire trois procédés d'assainissement liquide non collectif ; /3pts
3.2. Décrire le cyde hydrologique de l'eau; /2pts
3.3. Expliquer la notion et les différents moyens du rabattement de nappe phréatique ; /2pts
3.4. Décrire le mode opératoire de la réalisation d'une canalisation d'assainissement liquide ; /2pts
3.5. Définir la notion de bassin versant ; /2pts
3.6. Quelles sont les critères de choix d'un site d'une station d'épuration ; /2pts
3.7. Décrire l'impact sur l'environnement d'un réseau d'assainissement liquide; /2pts
‎3.8. Expliquer les termes suivants :
Regard de visite ; /1pt
Regard borgne ; /1pt
‎Boîte de branchement ; /1pt
Bassin de retenue ; /1pt
‎Ventouse. /ipt
Partie 2 : (20pts):
‎On considère un canal rectangulaire à écoulement uniforme de largeur b et de hauteur h variables
respectivement.
‎On définit les notions suivantes :
‎® Périmètre mouillé P: Périmètre du profil du canal en contact avec le liquide
‎® Section mouillée 4: Section du profil du liquide =D
® Rayon hydraulique R}: Rapport de À sur P <<
Le débit d'écoulement est considéré maximal pour un périmètre molillé minimal. |
‎3.9. Pour une section mouillée constante : 9 ‏ااانا‎
‎٠# Trouver la relation entre P, 1 0 À
‏حرم‎ - PA
æ
‎FA
‎Le)
‏3/6 1 - يبت _

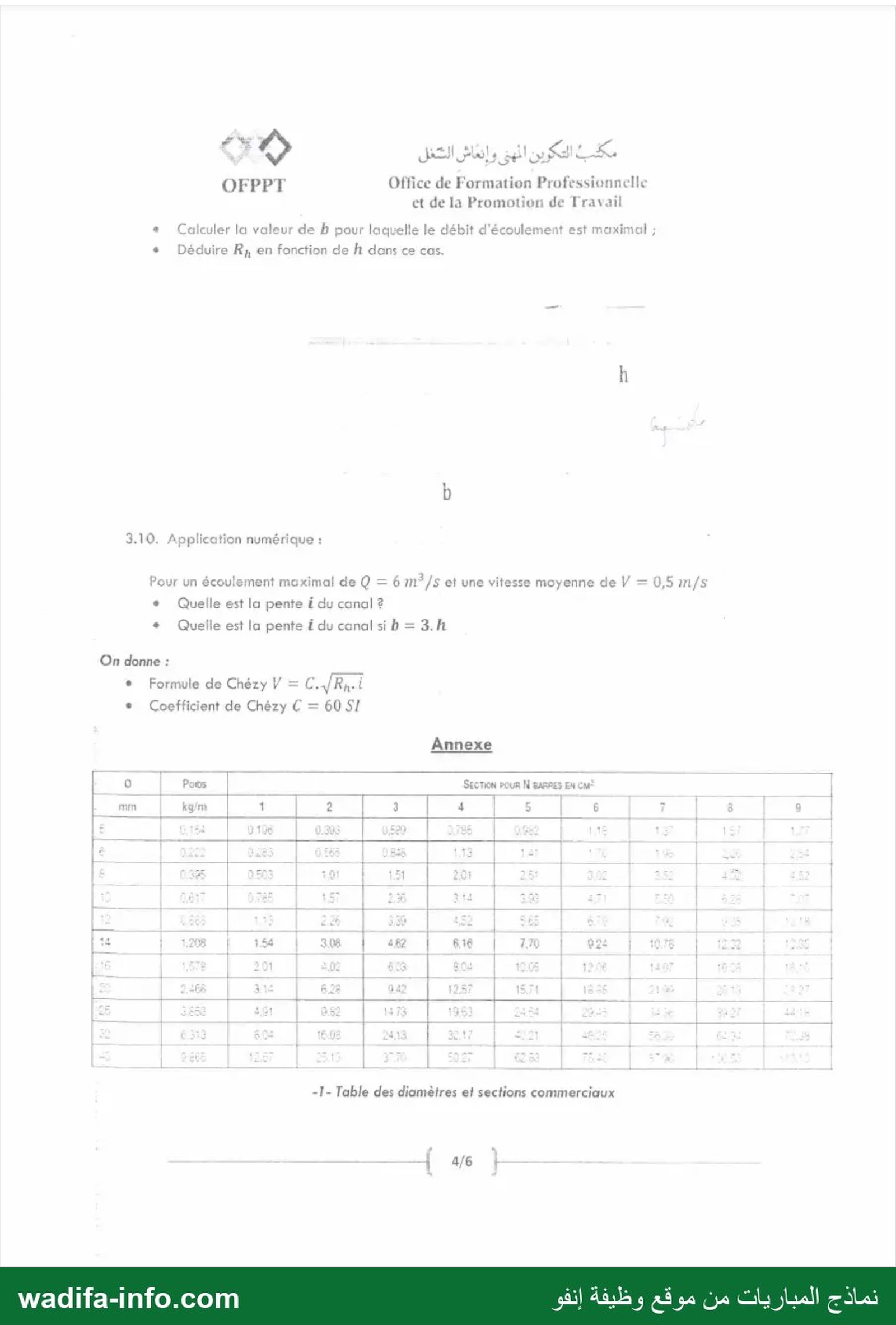

— صفحة 4 —
1
OFPPT Office de Formation Professionnelle
et de la Promotion de Travail
«+ Calculer la valeur de b pour laquelle le débit d'écoulement est maximal ;
+  Déduire R} en fonction de h dons ce cas.
3.10. Application numérique :
Pour un écoulement maximal de Q = 6703/5 et une vitesse moyenne de V = 0,5 m/s
e Quelle est la pente & du canal ?
+ Quelle est la pente & du canal si b = 3.h
On donne :
ه٠‎ Formule de Chézy V = C./Rh.i
e Coefficient de Chézy 6 = 60 SJ
Annexe

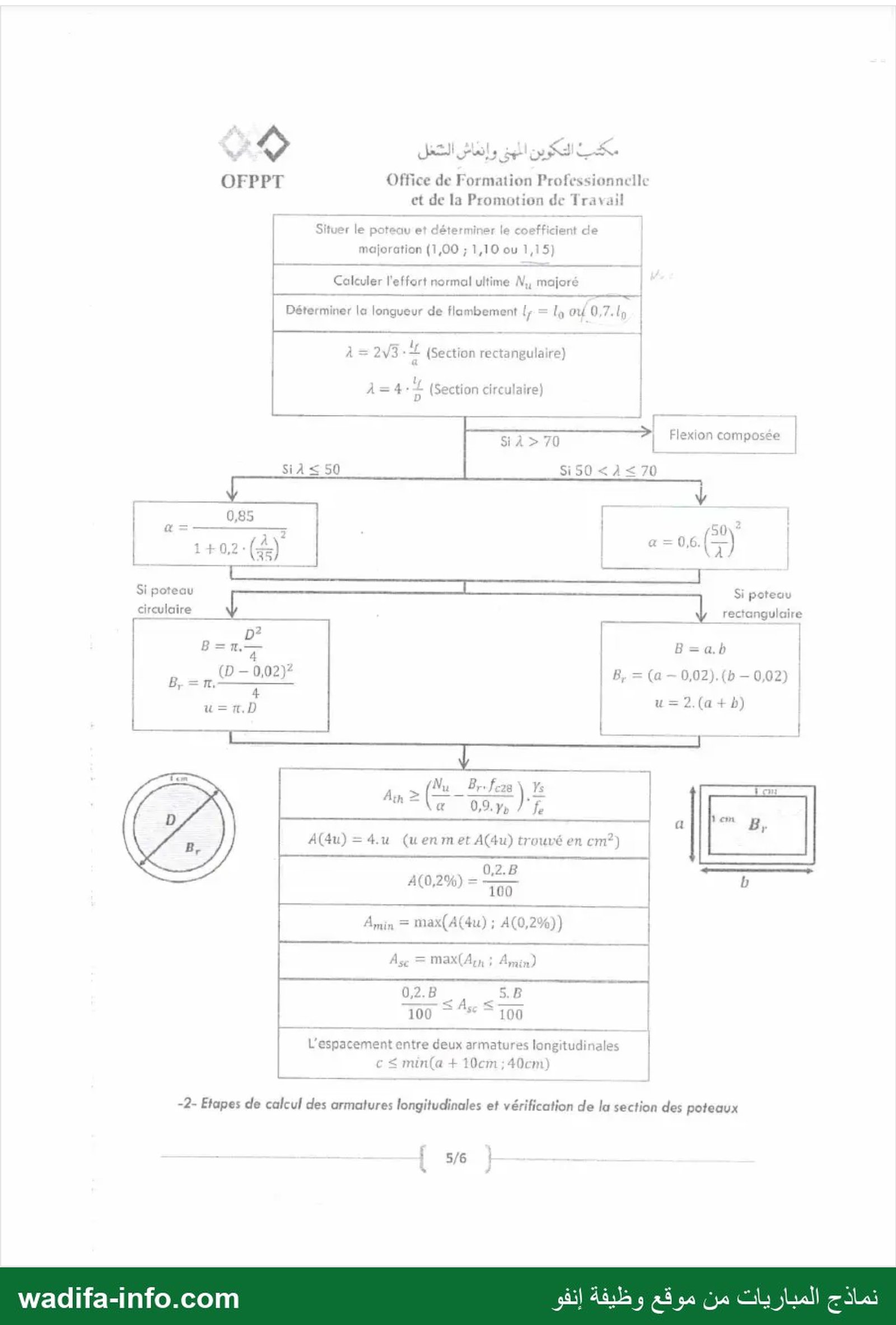

Scnon Pour N BARRES Eu CM
-1- Table des diamètres et sections commerciaux

— صفحة 5 —
مكتث التكثرين المهنى وإناش النتخل نحي
‎OFPPT Office de Formation Professionnelle‏
‎et de la Promotion de Travail‏
Situer le poteau et déterminer le coefficient de
majoration (1,00 ; 1,10 ou 1,15)
Calculer l'effort normal ultime N,, majoré
Déterminer la longueur de flambement l; = ‏م0 .0,7 01 وا‎
w
2 ٠ ‏م‎ (Section rectangulaire)
À=4: 1 (Section circulaire)
Si > 70 Flexion composée
Si 50 > < 70
Si poteau Si poteau
circulairerectangulaire
3 B=a.b
ben (D — 0,02)? = (a — 0,02).(b — 0,02)
TT ‏الس م‎
‏لح‎ u=2.(a +b)
2 هلعة_ ب < 4
7 / ونه عماج
‎et A(4u) trouvé en cm?)‏ 01711 )4.16 = (ت4)4
‎0,2.8
‎A(0,2%) = 100
‎7
‎Amin = Max(A(4u) ; A(0,2%))
‎0,2.B
‎7100 7 SA < 1 0
‎L'espacement entre deux armatures longitudinales
© > min(a + 10cm ; 40cm)
‎-2- Etapes de calcul des armatures longitudinales et vérification de la section des poteaux
‎D | ] » ‏سل‎ -

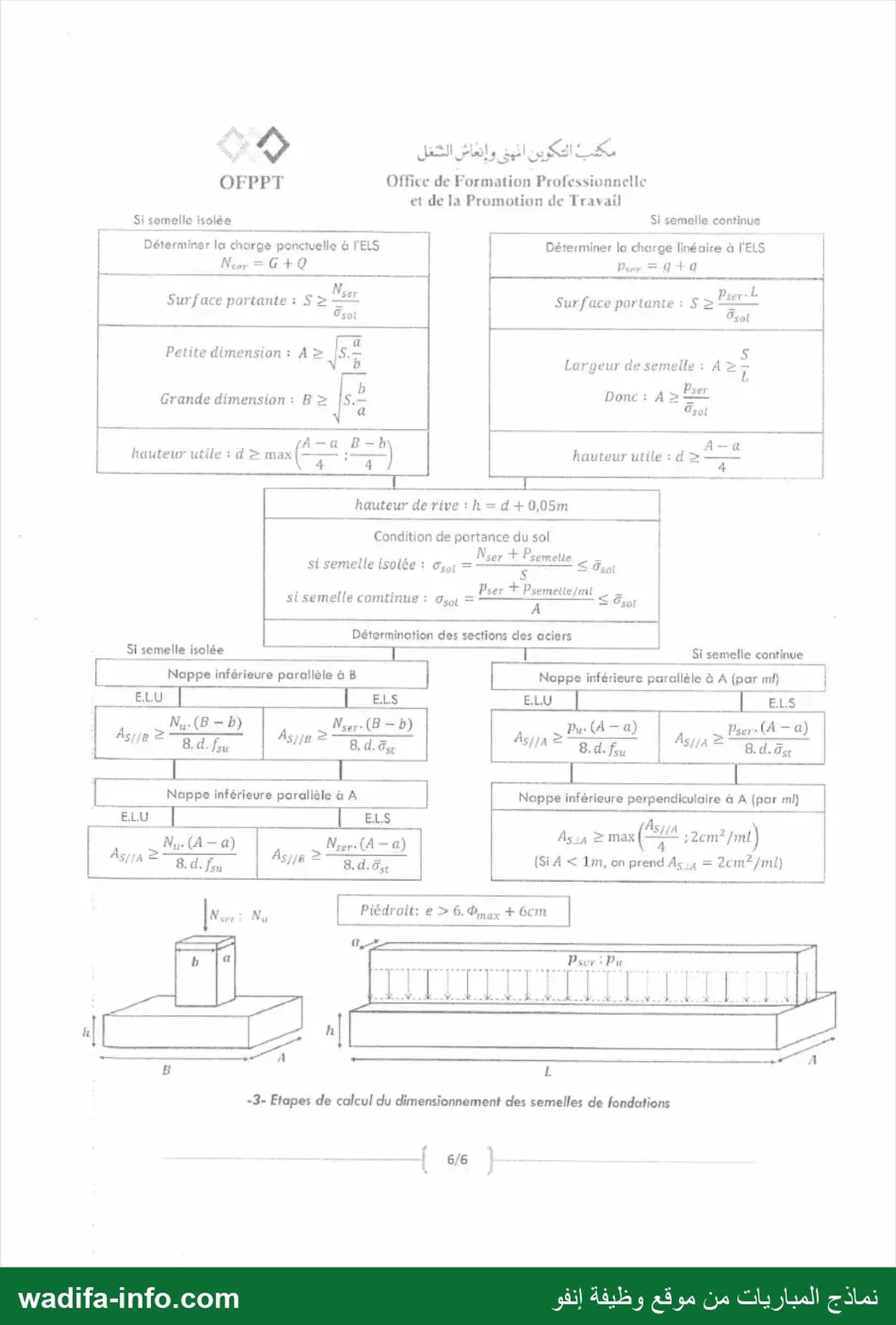

— صفحة 6 —
مكب التكرين المهنى وإنفاش الخنز ب و
‎OFPPT Office de Formation Professionnelle‏
et de la Promotion de Travail
Si semelle isolée Si semelle continue
Déterminer la charge ponctuelle à l'ELS
Neo = G+Q
Déterminer la charge linéaire à l'ELS
Peur = 9 +4
‎ere L‏ ب
‎Sur face portante : S Pier.”‏ =
‎801
‎Surface portante : 5 >
‎Gsot
‎Petite dimension : À > FE
‎A!
‎| b
Grande dimension : © > 5
‎. A—-a B-h
hauteur utile : d > max ( 4 —)
‎Largeur de semelle :
‎Donc : AZ Bser
Osot
‎. A-a
hauteur utile : d >
‎hauteur de rive : h = d + 0,05m
‎Condition de portance du sol
‎; Nier + Psemeu
si semelle isolée : og; = — ‏مرق € 226 ا‎
‎A 7: Pser + Dsemette/mt |"
51 5617116116 comtinue : ‏تفن = ممم‎ 1646/71 ea
‎Si semelle isolée
‎Si semelle continue
‎Nappe inférieure parallèle à B | | Noppe inférieure parallèle à À (par ml) l
‎ELU E.LS
‎Na: (B — b) Nser:(B — b) . Pser.(À - ‏له‎
‏م86‎
‏4/42 | اناده د 0 < وررعة
‎| Nappe inférieure parallèle à A ]
‎ELU ‏اع‎
‎7/1
‏وروا‎ > max(== ; 2cm? mt)
‎{Si A > 1m, on prend ‏ررك‎ = 2cm?2/ml)
‎[ve : Nu |_ Piédroit 6 < 6. ‏مو‎ + 1 |
