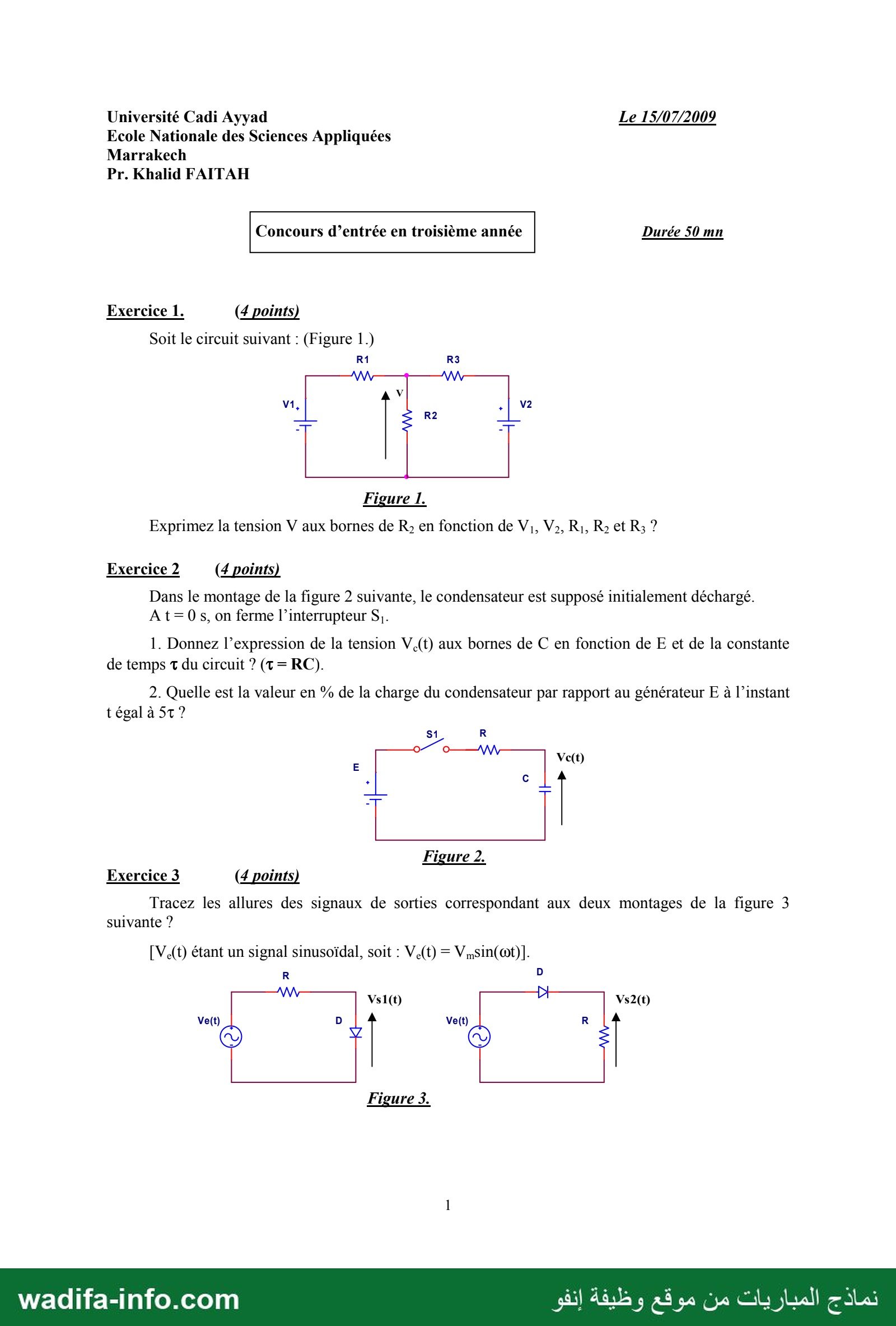

Université Cadi Ayyad Le 15/07/2009
Ecole Nationale des Sciences Appliquées
Marrakech
Pr. Khalid FAITAH
Concours d’entrée en troisième année Durée 50 mn
Exercice 1. (4 points)
Soit le circuit suivant : (Figure 1.)
R1 R3
V1, | .| 2
Figure I.
Exprimez la tension V aux bornes de R; en fonction de ‏برا‎ V;, Ri, R et R; ?
Exercice 2 (4 points)
Dans le montage de la figure 2 suivante, le condensateur est supposé initialement déchargé.
At=0s, on ferme l’interrupteur ٠
1. Donnez l’expression de la tension V.(t) aux bornes de C en fonction de E et de la constante
de temps 7 du circuit ? (t = RC).
2. Quelle est la valeur en % de la charge du condensateur par rapport au générateur E à l’instant
t égal à 7
51 R
. Ve(t)
Figure 2.
Exercice 3 (4 points)
Tracez les allures des signaux de sorties correspondant aux deux montages de la figure 3
suivante ?
[V.(t) étant un signal sinusoïdal, soit : V.(t) = ‏)تق‎
Vsi(t) 2 Vs2(t)
Ve(t) À ١ Ve(t) à ١
Figure 3.
wadifa-info.com ‏نماذج المباريات من موقع وظيفة إنفو‎

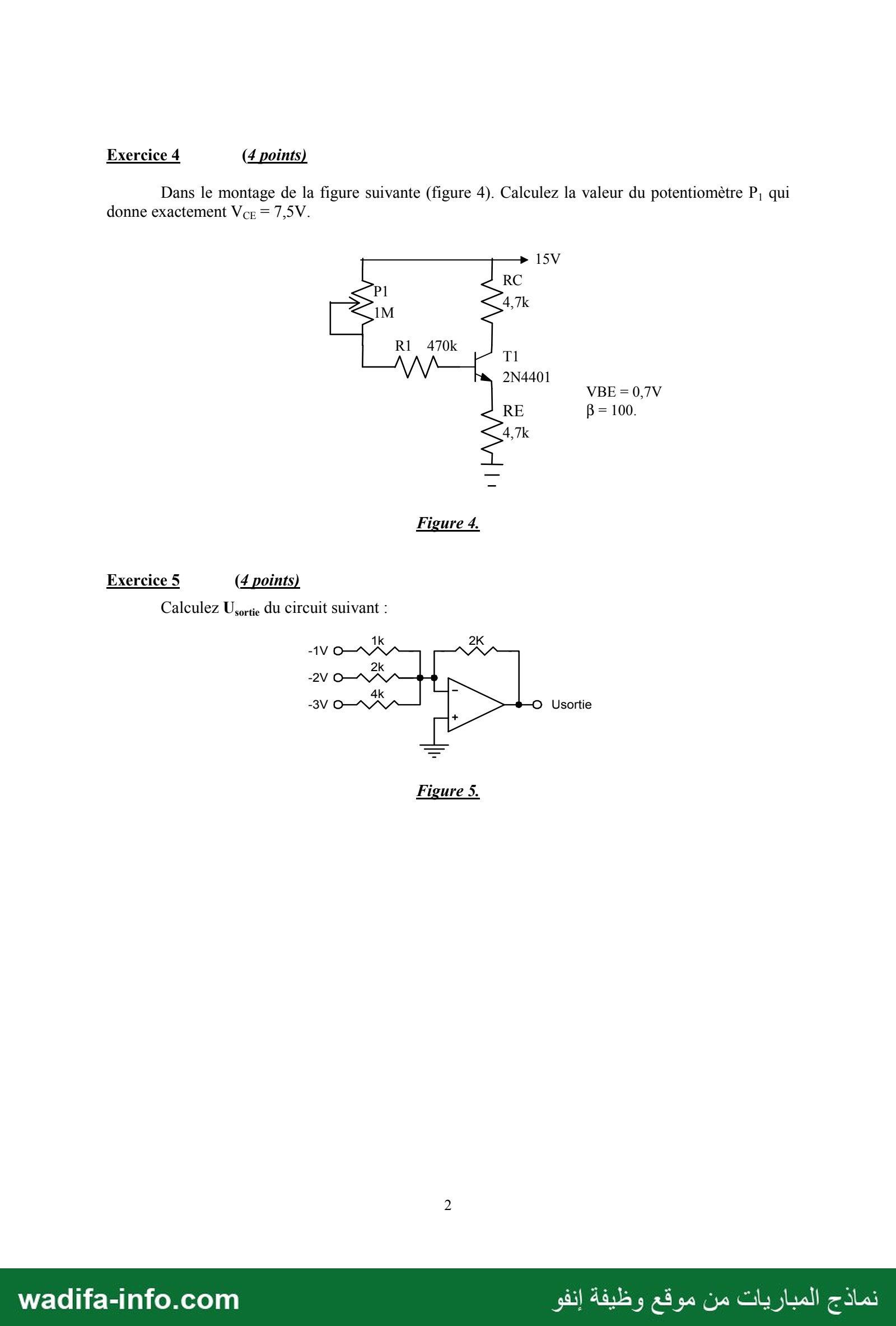

Exercice 4 (4 points)
Dans le montage de la figure suivante (figure 4). Calculez la valeur du potentiomètre P, qui
donne exactement Ver = 7,5V.
15V
pi RC
4,7k
11 7
11 470k 71
2N4401
VBE - 7
RE B = 100.
4,7k
Figure 4.
Exercice 5 (4 points)
Calculez Uri du circuit suivant :
1 ‏م2‎
‏الال‎
‎-3V Usortie
Figure 5.
