نموذج مباراة توظيف تقنيين من الدرجة الثالثة - الوكالة الوطنية للتجهيزات العامة - الهندسة المدنية (البناء) 2020

استُخرج هذا النص آلياً من صور الامتحان وقد يحتوي على أخطاء في القراءة — الصور أعلاه هي المرجع.

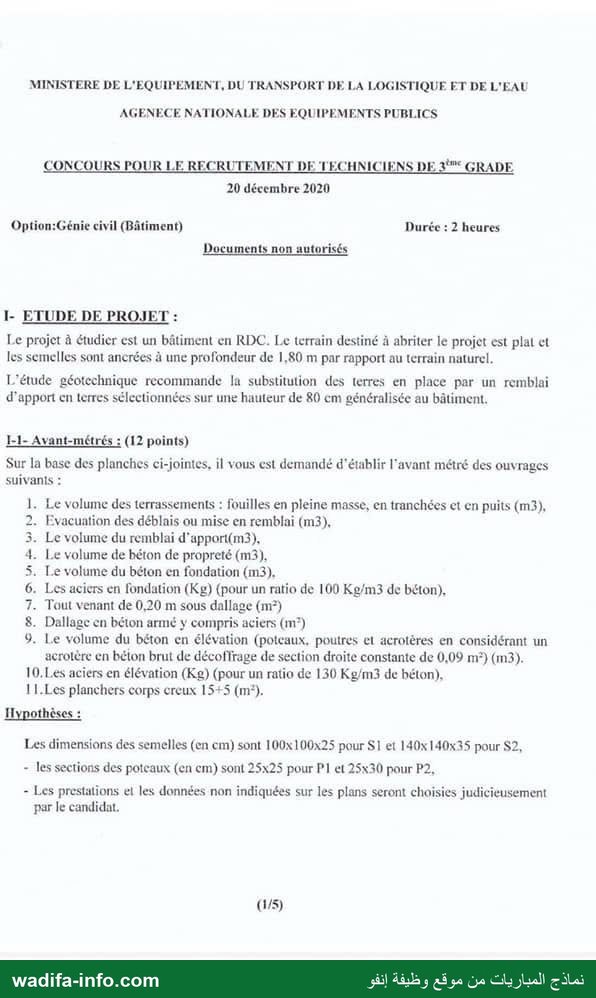

— صفحة 1 —
MINISTERE DE L'EQUIPEMENT, DU TRANSPORT DE LA LOGISTIQUE ET DE L'EAU

AGENECE NATIONALE DES EQUIPEMENTS PUBLICS

CONCOURS POUR LE RECRUTEMENT DE TECHNICIENS DE Ÿ"" GRADE

20 décembre 2020

Option:Génie civil (Bâtiment) Durée : 2 heures

Documents non autorisés

1- ETUDE DE PROJET :

Le projet à étudier est un bâtiment en RDC. Le terrain destiné à abriter le projet est plat et
les semelles sont ancrées à une profondeur de 1,80 m par rapport au terrain naturel.

L'étude géotechnique recommande la substitution des terres en place par un remblai
d'apport en terres sélectionnées sur une hauteur de 80 cm généralisée au bâtiment.

I-1- Avant-métrés : (12 points)
Sur là base des planches ci-jointes, il vous est demandé d'établir l'avant métré des ouvrages
suivants :

Le volume des terrassements : fouilles en pleine masse, en tranchées et en puits (m3),
Evacuation des déblais ou mise en remblaï (m3),

Le volume du remblaï d'apport(m3),

Le volume de béton de propreté (m3).

Le volume du béton en fondation (m3).

Les aciers en Fondation (Kg) (pour un ratio de 100 Ke/m3 de béton),

- Tout venant de 0,20 m sous dallage (m?)

Dallage cn béton armé y compris aciers (m”)

Le volume du béton en élévation (poteaux, poutres et acrotères en considérant un
acrotère en béton brut de décoffrage de section droite constante de 0,09 m°) (m3).
10.Les aciers en élévation (Kg) (pour un ratio de 130 Kg/m3 de béton).

11.Les planchers corps creux 15+5 (m°).

Hypothèses :

Les dimensions des semelles (en em) sont 100x100x25 pour 51 et 140x140x35 pour S2,
- les sections des poteaux (en em) sont 25x25 pour P1 et 25x30 pour P2,

- Les prestations el les données non indiquées sur les plans seront choisies judicieusement
par le candidat.

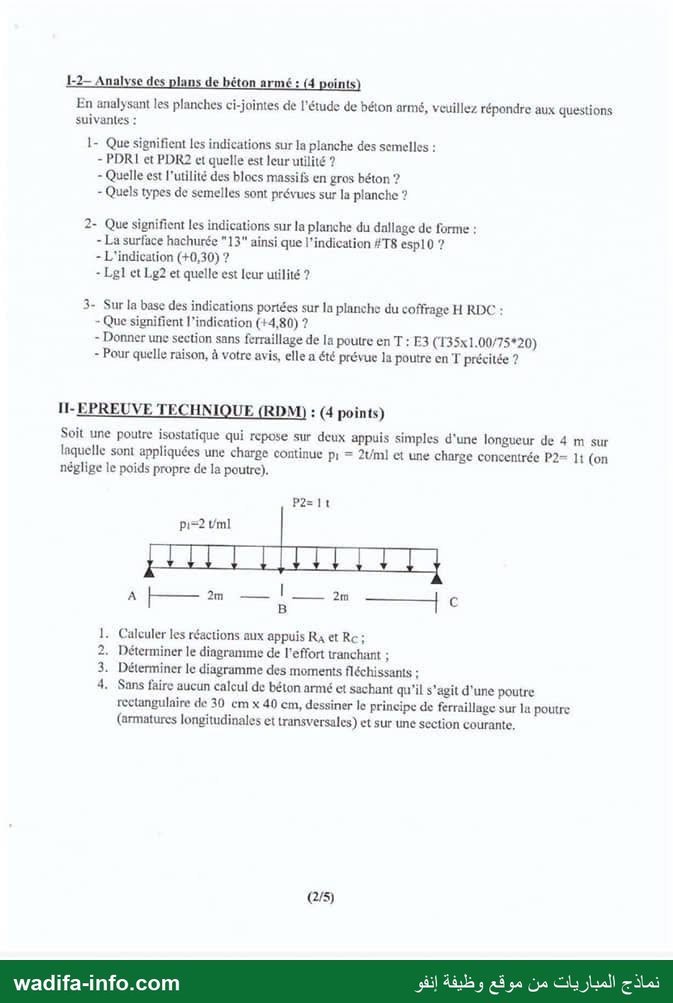

— صفحة 2 —
1-2— Analyse des plans de béton armé : (4 points

En analysant les planches ci-jointes de l'étude de béton armé, veuillez répondre aux questions
suivantes :
1- Que signifient les indications sur la planche des semelles :
- PDRI et PDR2 et quelle est leur utilité ?
- Quelle est l'utilité des blocs massifs en gros béton ?
- Quels types de semelles sont prévues sur la planche ?

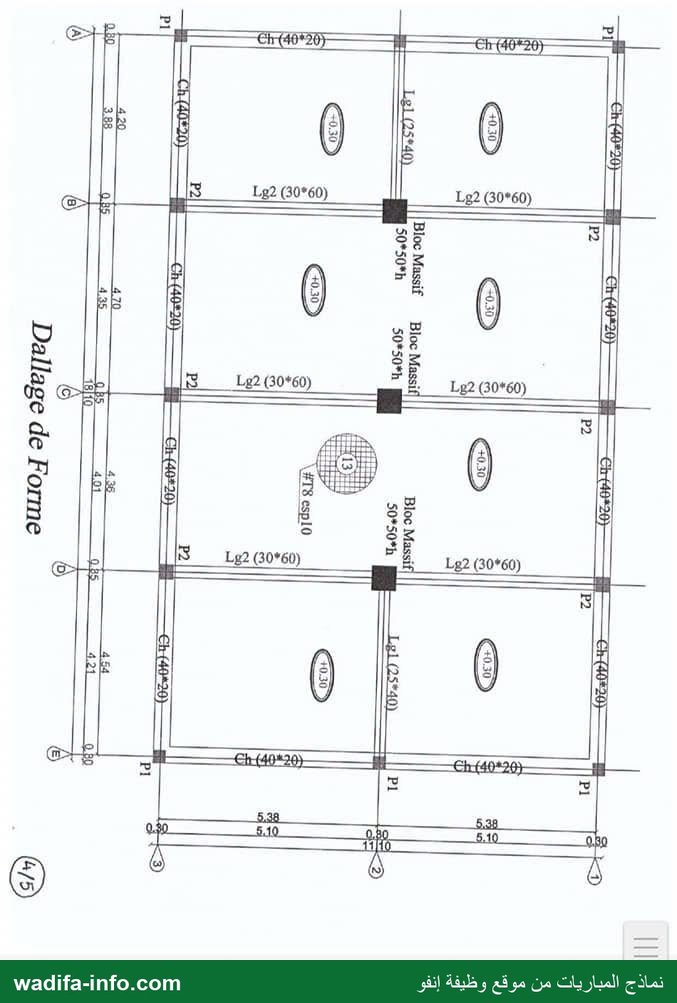

2- Que signifient les indications sur la planche du dallage de forme :
- La surface hachurée "13" ainsi que l'indication #T8 espl0 ?
- L'indication (+0,30) ?
- Lgl et Lg2 et quelle est leur utilité ?

3- Sur la base des indications portées sur la planche du coffrage H RDC :
- Que signifient l’indication (+4,80) ?
- Donner une section sans ferraillage de la poutre en T : E3 (T35x1.00/75*20)
- Pour quelle raison, à votre avis, elle a été prévue la poutre en T précitée ?

II-EPREUVE TECHNIQUE (RDM) : (4 points)
Soit une poutre isostatique qui repose sur deux appuis simples d'une longueur de 4 m sur
lnquelle sont appliquées une charge continue p1 = 2ml et une charge concentrée P2= 11 (on
néglige le poids propre de la poutre).
‏كيم‎ 1

Calculer les réactions aux appuis Ra et Re ;

Déterminer le diagramme de l'effort tranchant ;

Déterminer le diagramme des moments fléchissants :

Sans faire aucun calcul de béton armé et sachant qu'il s’agit d'une poutre
rectangulaire de 30 em x 40 em, dessiner le principe de ferraillage sur lu poutre
(armatures longitudinales et transversales) et sur une section courante,

25

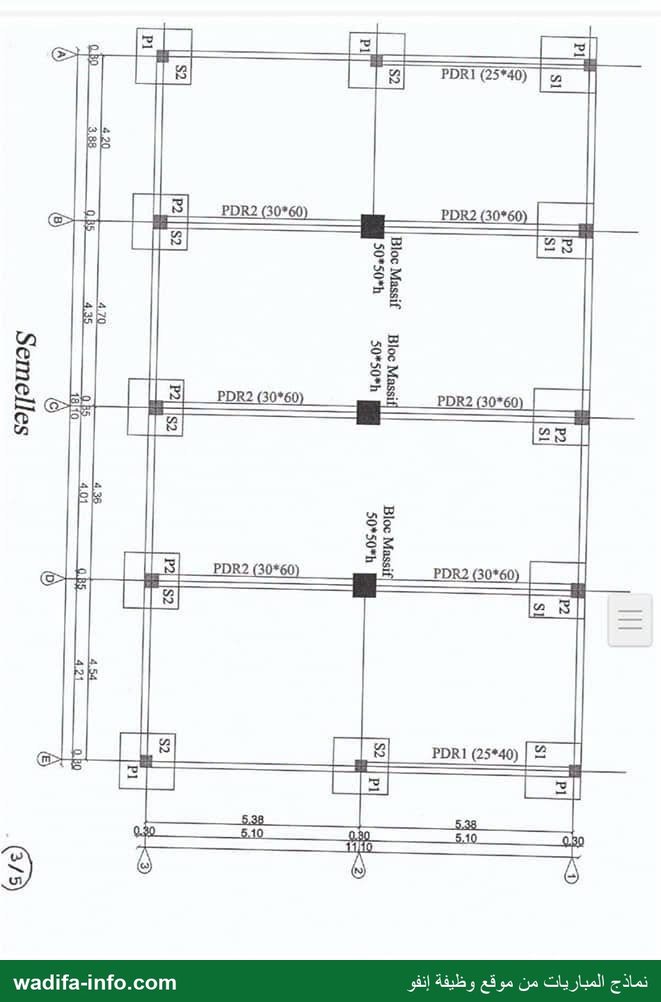

— صفحة 3 —
PDRI (25%40) | 2 |

PDRI (25*40)

3
3
3

Bloc Massif | Bloc Massi
50*50*h 50*50*h

PDR2 (30*60

wadifa-info.com

Semelles "75

— صفحة 4 —
info.com

5
0
0
0

wadifa
