نموذج مباراة توظيف التقنيين - المكتب الوطني للماء الصالح للشرب - دورة 11 دجنبر 2011 - اختبار التخصص: الهيدروليك

استُخرج هذا النص آلياً من صور الامتحان وقد يحتوي على أخطاء في القراءة — الصور أعلاه هي المرجع.

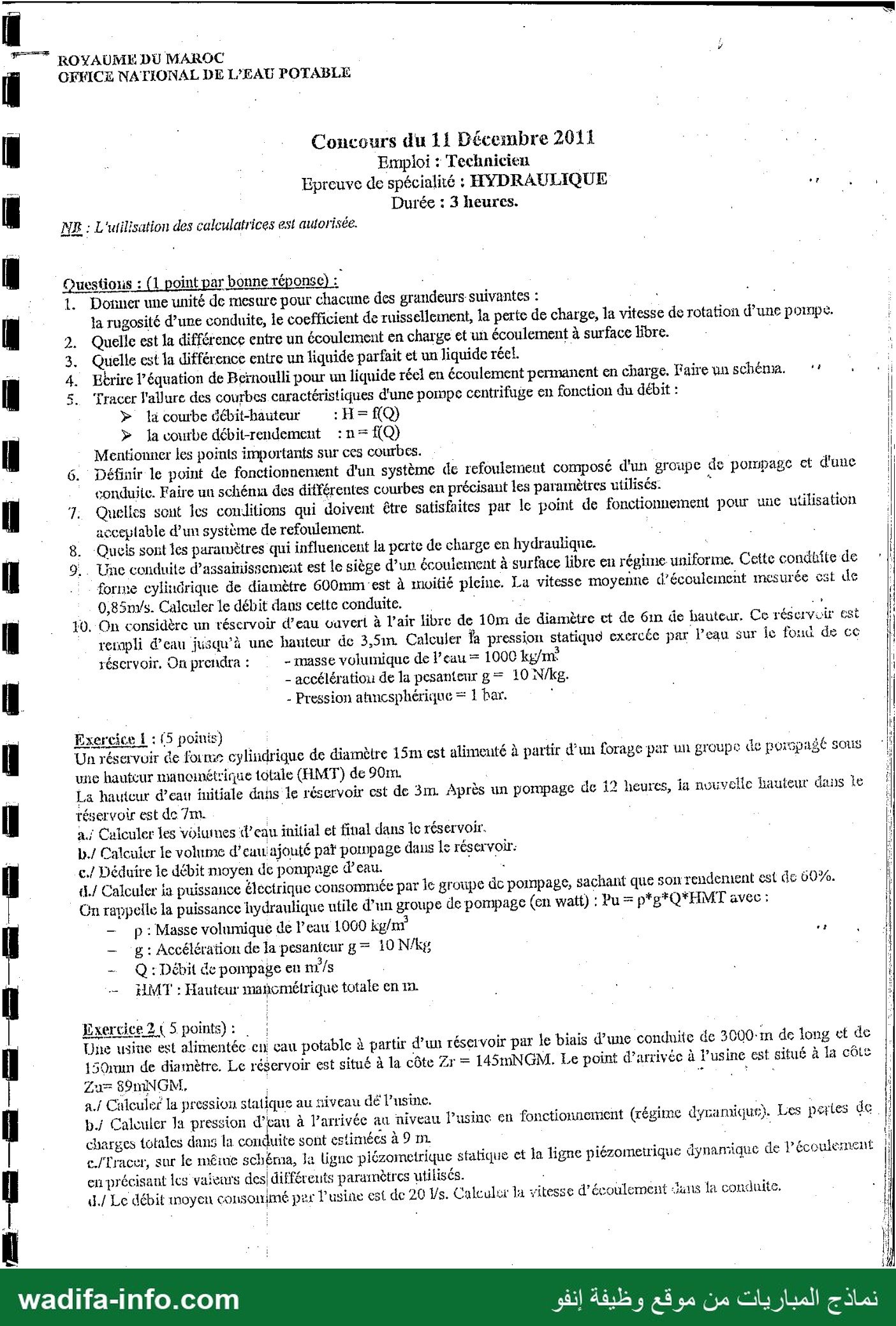

— صفحة 1 —
‎NATIONAL DE L'EAU POTABLE‏ ن07711.
‎Concours du 11 Décembre 2011
Emploi : Technicien
Epreuve de spécialité : HYDRAULIQUE 7
Durée : 3 heures.
N£ : L'utilisation des calculatrices est autoris ée.
‎Questions : (L point par bonne réponse) :
‎1. Doxner une unité de mesure pour chacune des grandeurs. suivantes : :
la rugosité d’une conduite, le coefficient de ruissellement, la perte de charge, la vitesse de rotation d'une pornpe.
‎2. Quelle est la différence entre un écoulement en charge et un écoulement à surface libre.
‎3. Quelle est la différence entre un liquide parfait et un liquide réel.
‎4. Ebrire l’équation de Bernoulli pour un liquide réel en écoulement permanent en charge. Faire un schéma. 00
‎5. ‘Tracer l'allure des courbes caractéristiques d'une pompe centrifuge en fonction du débit :
‎> là courbe débit-bauteur :H=#Q)
> ‏ما‎ courbe débit-rendemeut :n7{(Q)
Mentionner les poinis importants sur ces courbes.
‎6. Définir le point de fonctionnement d'un système de refoulement composé d'un groupe de pompage ct d'une
conduite. Faire un schéma des différentes courbes en précisant les paramètres utilisés. °
‎7. Quelles sont les conditions qui doivent être satisfaites par le point de fonctionnement pour une utilisation
acceptable d’un sysième de refoulement.
‎8. Quels sont les paramètres qui influenceut la perte de charge en hydraulique.
‎9.. Une conduite d'assainissement est le siège d’un écoulement à surface libre en régime uniforme. Cette condiite de
forme cylindrique de diamètre 600mm est à moitié pleine. La vitesse moyenne d'écoulement mesurée est de
0,85ns. Calculer le débit dans cette conduite.
‎10. On considère un réservoir d’eau cavert à l'air libre de 10m de diamètre ct de 6m de hauteur. Ce résc
rerapli d'eau jusqu'à une hauteur de 3,5m. Calculer fa pression statiquo exercée par l’eau sur le foud de ce
réservoir, On prendra : - masse volumique de Peau = 1000 ‏سبوا‎
‎- accélération de la pesanteur ‏جع‎ 10 N/kg.
- Pression ahmesphérique = 1 bar. ١
‎Exercice 1 : (5 poinis)
Un réservuir de fourue cylindrique de diamètre 15m est alimeuté à partir d’un forage par un groupe ‏غود ترسو عل‎ sous
une hauteur manenétrique totale (HMT) de 90m.
La hautcur d’eau initiale dans le réservoir est de 3m. Après un pompage de 12 heures, ia nouvelle hauteur dans Le
réservoir est de 7m.
a Caîculer les volumes d’eau initial et final dans le réservoir.
b./ Calcuier le volume d’euu:ajouté paï pompage daus Le réservoir:
‏ل‎ Déduire 1e débit moyen de pompage d’eau. .
‏انل‎ Calculer ‏ما‎ puissance électrique consommée par 16 groupe dc pompage, sachant que son rendement est ‏عل‎ 60%.
Cn rappelle la puissance hydraulique utile d’un groupe de pompage (en watt) : Pu = ptg*Q*HMT avec :
—  p:Masse volumique de l’eau 1060 kg/r 0
- ‏:ع‎ Accélération de la pesanteur ‏جع‎10 N'kÿ
-  Q: Débit de pompage en ni/s
- HMT : Hauteur mañométrique totale en 19.
‎Exer 25 points): : : |
Une usine est alimentée ei cau potable à partir d’un réservoir par je biais d’une conduite de 3000-m de long et de
150um de diamètre. Le réservoir est situé à la côte Zr = 145mNGM. Le point d'arrivée à usine est situé à la côte
‏حور‎ 89mNGM, ot
‎ai Caicule la pression statique au siveau dé l’usine.
‎bé Calculer la pression d’eau à l’arrivée au niveau fusine en fonctionnement (régime dynamique}. Les pertes de
charges totales dans la conduite sont estimées à 9 ‏ده‎
‎e/'Tracer, sur ‏عا‎ méme schéma, la ligne p iézometrique statique et la ligne p iézometrique dynamique de P écoulement
enprécisant les vaienrs des, différents paramètres utilisés. -
‎Le débit moyen consonimé per l'usine est de 20 Vs. Calculer la vitesse d'écoulement ans la conduite.‏ ايل
‎ROYAUME DU MAROC
‎£i‏ الك
