نموذج مباراة توظيف مهندسي الدولة من الدرجة الأولى - وزارة التجهيز والنقل واللوجستيك - الهندسة المدنية - البناء - دورة 23 نونبر 2014 - اختبار التخصص

استُخرج هذا النص آلياً من صور الامتحان وقد يحتوي على أخطاء في القراءة — الصور أعلاه هي المرجع.

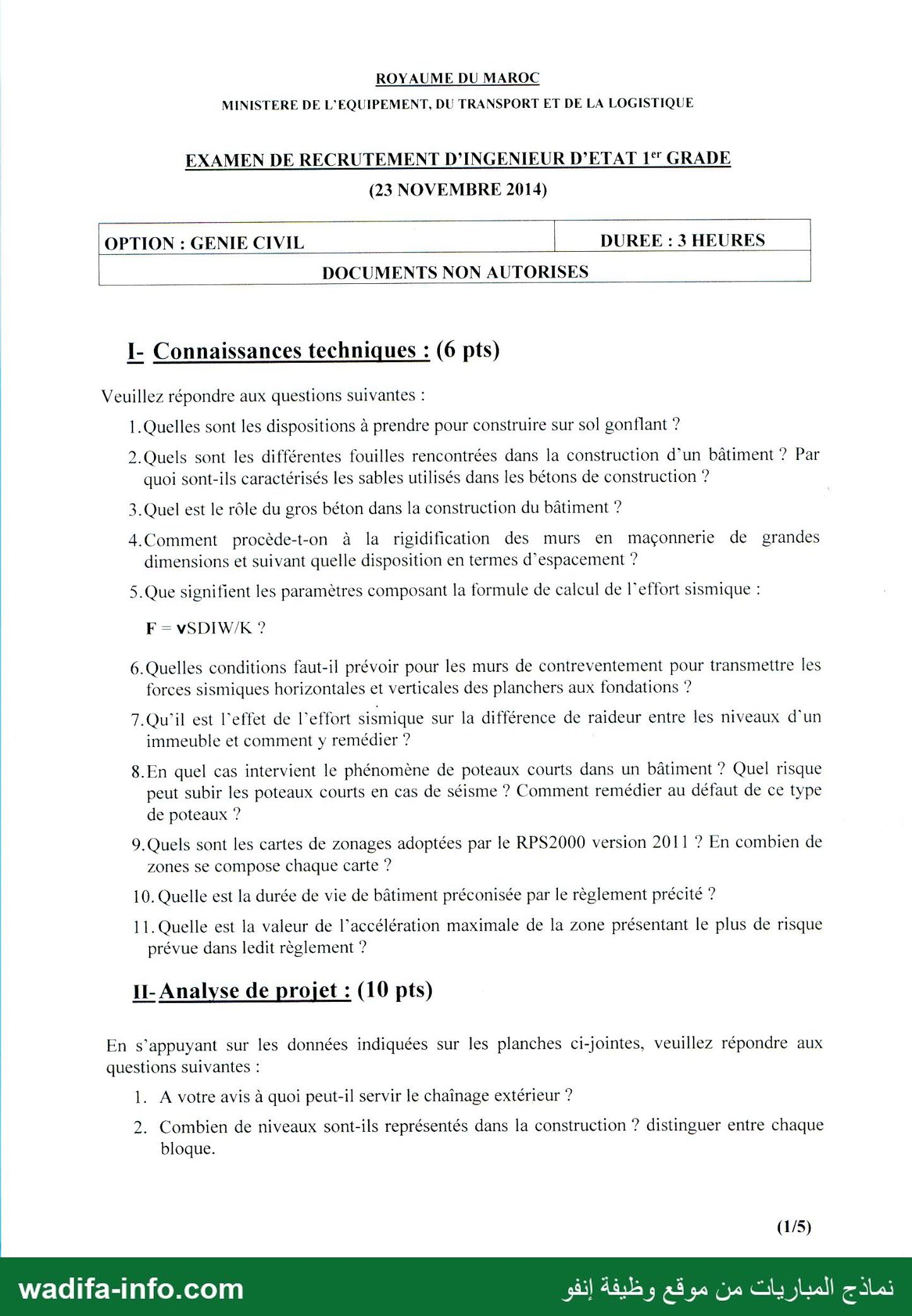

— صفحة 1 —
ROYAUME DU MAROC
MINISTERE DE L'EQUIPEMENT, DU TRANSPORT ET DE LA LOGISTIQUE
EXAMEN DE RECRUTEMENT D’INGENIEUR D'ETAT 19 GRADE
(23 NOVEMBRE 2014)
OPTION : GENIE CIVIL DUREE : 3 HEURE
DOCUMENTS NON AUTORISES
1- Connaissances techniques : (6 pts)
Veuillez répondre aux questions suivantes :
1. Quelles sont les dispositions à prendre pour construire sur sol gonflant ?
2.Quels sont les différentes fouilles rencontrées dans la construction d’un bâtiment ? Par
quoi sont-ils caractérisés les sables utilisés dans les bétons de construction 7
3.Quel est le rôle du gros béton dans la construction du bâtiment ?
4.Comment procède-t-on à la rigidification des murs en maçonnerie de grandes
dimensions et suivant quelle disposition en termes d’espacement ?
5.Que signifient les paramètres composant la formule de calcul de l'effort sismique :
F = VSDIW/K ?
6. Quelles conditions faut-il prévoir pour les murs de contreventement pour transmettre les
forces sismiques horizontales et verticales des planchers aux fondations ?
7.Qu'il est l'effet de l'effort sismique sur la différence de raideur entre les niveaux d'un
immeuble et comment y remédier ?
8.En quel cas intervient le phénomène de poteaux courts dans un bâtiment ? Quel risque
peut subir les poteaux courts en cas de séisme ? Comment remédier au défaut de ce type
de poteaux ?
9.Quels sont les cartes de zonages adoptées par le RPS2000version 2011 ? En combien de
zones se compose chaque carte ?
10. Quelle est la durée de vie de bâtiment préconisée par le règlement précité ?
11. Quelle est la valeur de l'accélération maximale de la zone présentant le plus de risque
prévue dans ledit règlement ?
11 Analyse de projet : (10 pts)
En s’appuyant sur les données indiquées sur les planches ci-jointes, veuillez répondre aux
questions suivantes :
1. A votre avis à quoi peut-il servir le chaînage extérieur ?
2. Combien de niveaux sont-ils représentés dans la construction ? distinguer entre chaque
bloque.
(75)

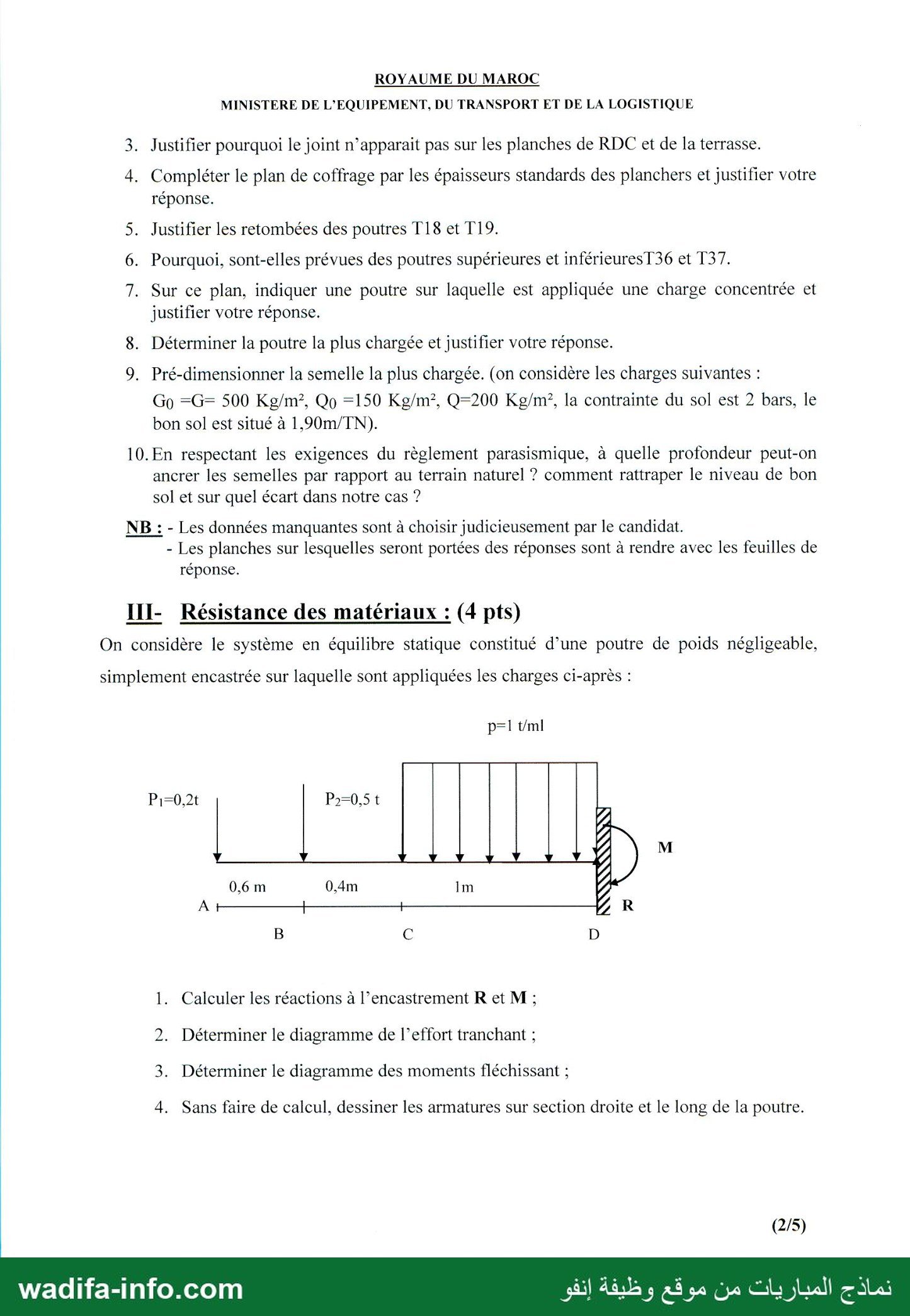

— صفحة 2 —
ROYAUME DU MAROC
MINISTÈRE DE L'EQUIPEMENT, DU TRANSPORT ET DE LA LOGISTIQUE
3. Justifier pourquoi le joint n’apparait pas sur les planches de RDC et de la terrasse.
4. Compléter le plan de coffrage par les épaisseurs standards des planchers et justifier votre
réponse.
5. Justifier les retombées des poutres 118 et T19.
6. Pourquoi, sont-elles prévues des poutres supérieures et inférieuresT36 et T37.
7. Sur ce plan, indiquer une poutre sur laquelle est appliquée une charge concentrée et
justifier votre réponse.
8. Déterminer la poutre la plus chargée et justifier votre réponse.
9. Pré-dimensionner la semelle la plus chargée. (on considère les charges suivantes :
Go -G- 500 Kg/m°, ‏و‎ —150 Kg/m?, 0-200 Kg/m°, la contrainte du sol est 2 bars, le
bon sol est situé à 1,90m/TN).
10.En respectant les exigencesdu règlement parasismique, à quelle profondeur peut-on
ancrer les semelles par rapport au terrain naturel ? comment rattraper le niveau de bon
sol et sur quel écart dans notre cas ?
NB : - Les données manquantes sont à choisir judicieusement par le candidat.
- Les planches sur lesquelles seront portées des réponses sont à rendre avec les feuilles de
réponse.
III- Résistance des matériaux : (4 pts)
On considère le système en équilibre statique constitué d’une poutre de poids négligeable,
simplement encastrée sur laquelle sont appliquées les charges ci-après :
‎ÿml‏ احم
‎P1=0,2t P2=0,5 t
‎0,6 m 0,4m Im
‎1. Calculer les réactions à l’encastrement R et M ;
2. Déterminer le diagramme de l’effort tranchant ;
3. Déterminer le diagramme des moments fléchissant ;
‎4. Sans faire de calcul, dessiner les armatures sur section droite et le long de la poutre.
‎@/5)

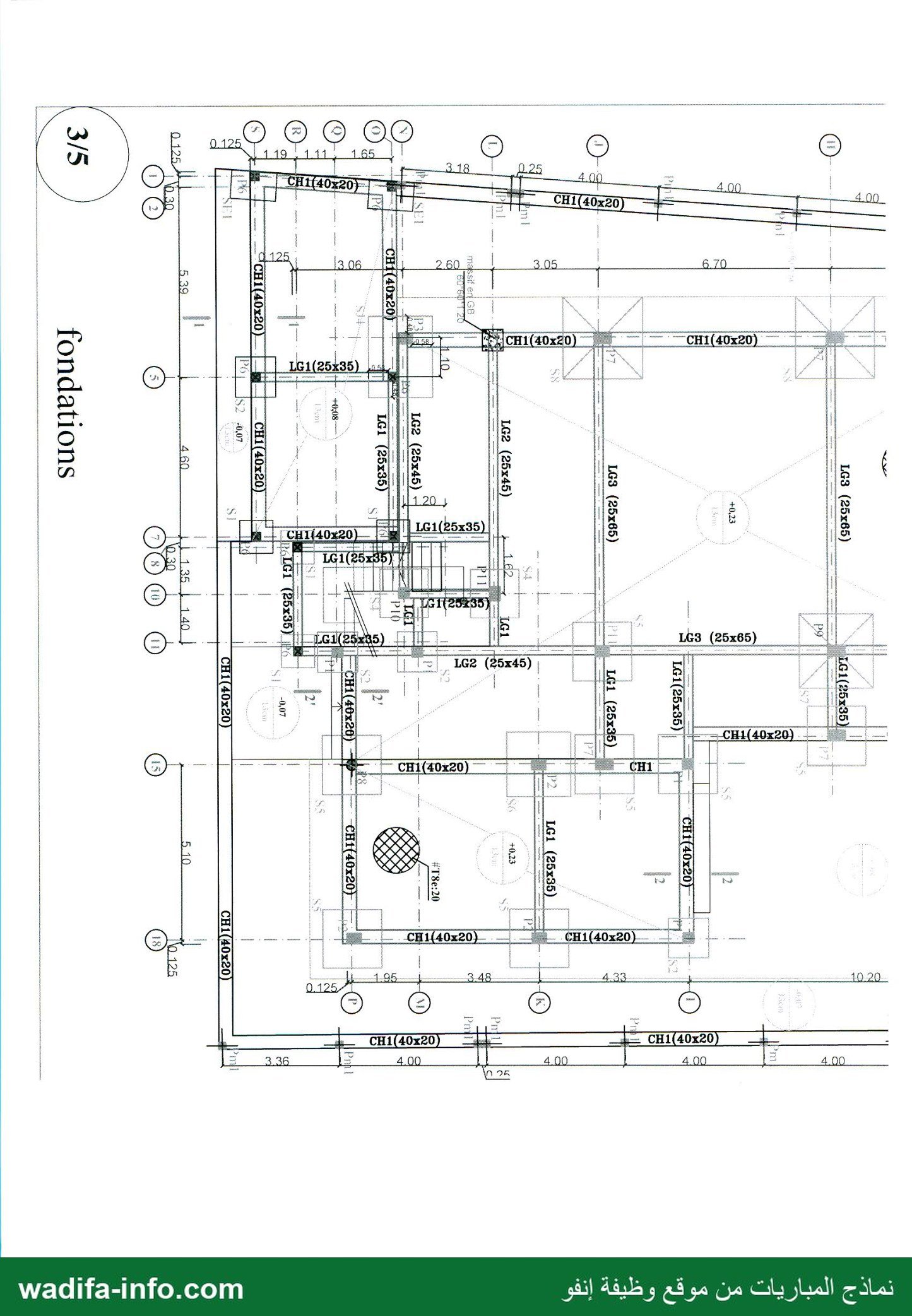

— صفحة 3 —
عدم
ee
168 (25x65)
7 CH1(40x20)_ -
#
ê
ë
| LG3 (26165)
182 (25x45)
4.00
1]
, ‏أ‎ |
5 1 TEE CH1(40x20) +
L 460 135 | 140 ‏ل‎
‎5 00
7 لإا
- CH (40x20) — ‏له ا‎ | - CH1(40x20) —
4.00

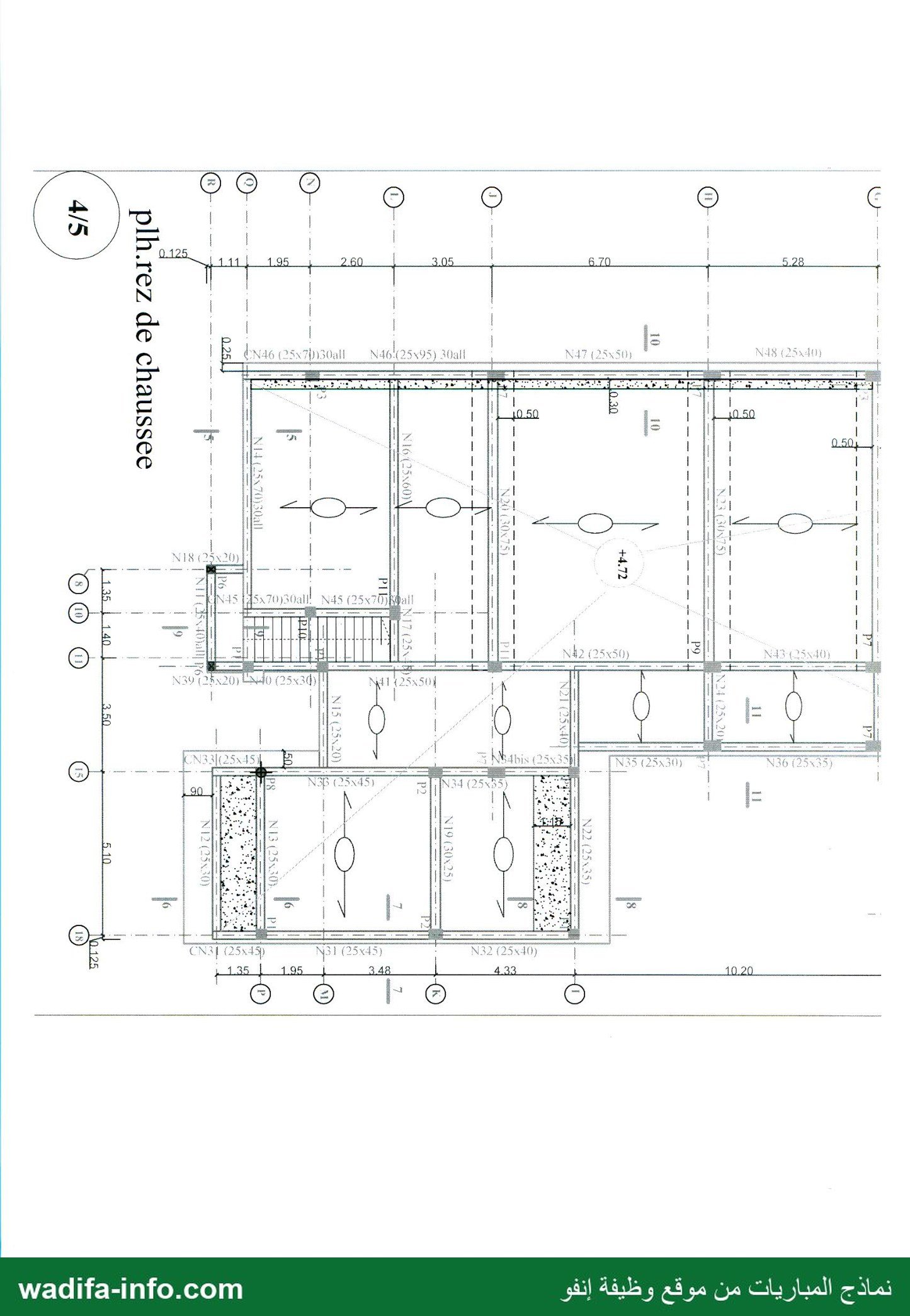

— صفحة 4 —
10.20
اسع
el
610
plh.rez de chaussee
NS
5.28.
6.70

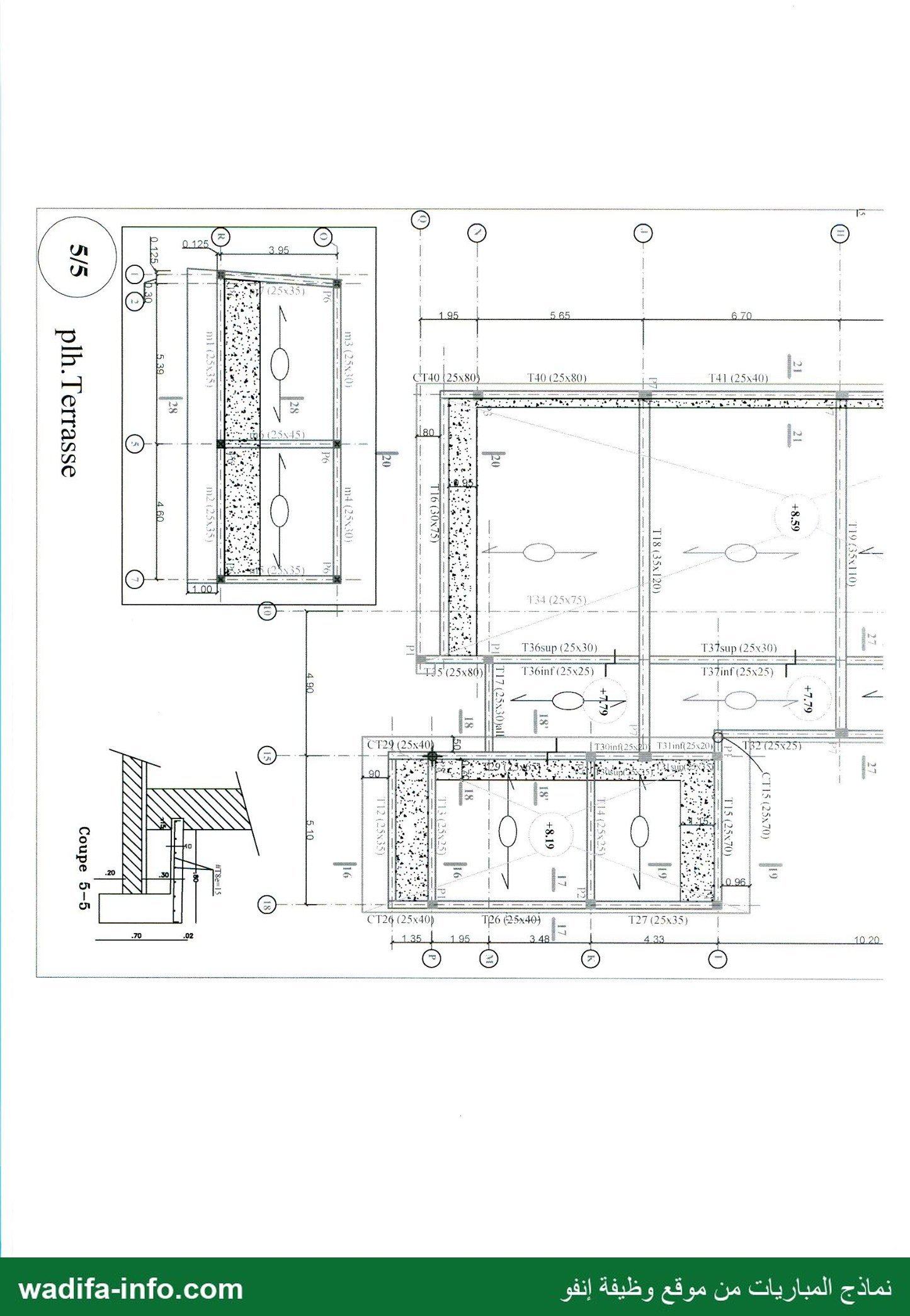

— صفحة 5 —
1020.
136012525١
1370 (25x30)
565
plh. Terrasse
|
سسا
