Ce modèle est l'épreuve d'Électricité d'un concours de recrutement de Techniciens de 3e grade à l'ONEE (8 pages). Elle comporte deux parties indépendantes : un QCM barémé 0,5 point par suggestion, et une question directe absente des pages scannées. Le scan couvre environ Q1 à Q27, la numérotation étant décalée par l'OCR : les questions sont reprises par thème. Voici une correction méthodologique proposée.

💡 Avant de commencer : la consigne dit « cochez les bonnes réponses » au pluriel et chaque suggestion vaut 0,5 point : chaque case compte séparément, ne cochez jamais au hasard. Faites un premier passage sur les questions normatives (différentiel, tension limite, régime de neutre, chute de tension), qui sont des valeurs à connaître, et gardez les schémas et les calculs pour la fin. Réflexe d'élimination : avec quelques volts et des kΩ, le courant est en mA.

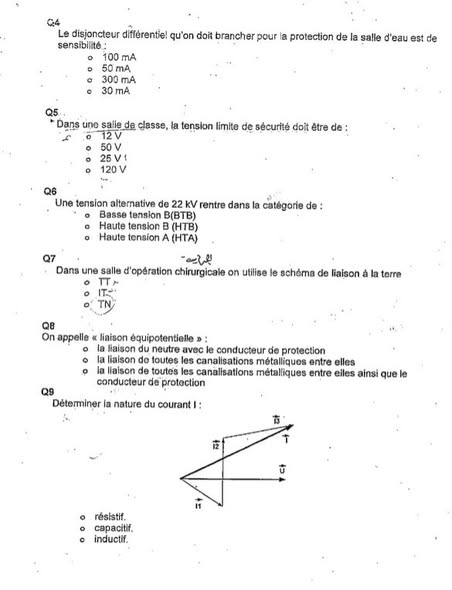

Mesure, sécurité et régimes de neutre

• Multimètre en position AC : il affiche la valeur efficace (RMS) ; la valeur moyenne d'une sinusoïde pure est nulle et la maximale ne s'affiche pas.
• Appareil de classe I : parties métalliques accessibles reliées à la terre ; la double isolation caractérise la classe II, la TBT seule la classe III.
• Différentiel d'une salle d'eau : 30 mA, seuil de protection des personnes ; 100 et 300 mA protègent les biens.
• Tension limite de sécurité en salle de classe : 50 V en alternatif, car c'est un local sec ; 25 V vise les locaux humides.
• 22 kV alternatif : catégorie HTA (1–50 kV). Repères : TBT ≤ 50 V, BTA 50–500 V, BTB jusqu'à 1 kV, HTB au-delà de 50 kV.
• Salle d'opération chirurgicale : régime IT (neutre isolé) : un premier défaut y est seulement signalé par le contrôleur permanent d'isolement, sans coupure, alors qu'en TT ou TN il déclenche.
• Liaison équipotentielle : liaison de toutes les canalisations métalliques entre elles et au conducteur de protection : entre deux propositions qui se recouvrent, la plus complète est la bonne.

Circuits, impédance et puissances

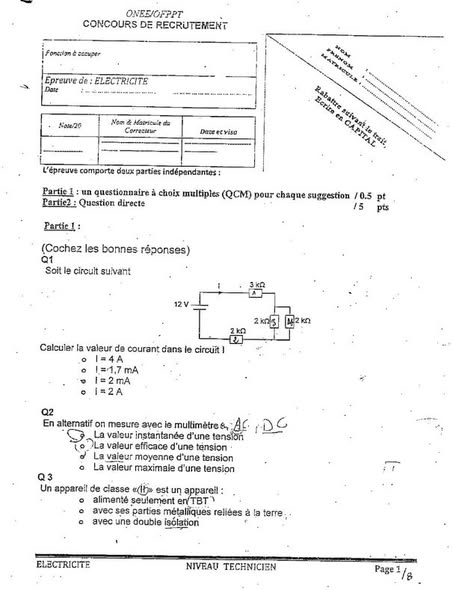

• Calcul du courant (Q1) : le schéma est [illisible dans le scan] : le groupement des résistances ne peut être reconstitué, donc aucune lettre ne peut être donnée. Méthode : réduire à Réq puis I = U/Réq. Élimination : avec 12 V et des kΩ, 4 A et 2 A sont impossibles ; reste 1,7 ou 2 mA.
• Nature du courant I : diagramme [illisible dans le scan]. Règle : courant en avance → capacitif, en retard → inductif, en phase → résistif.

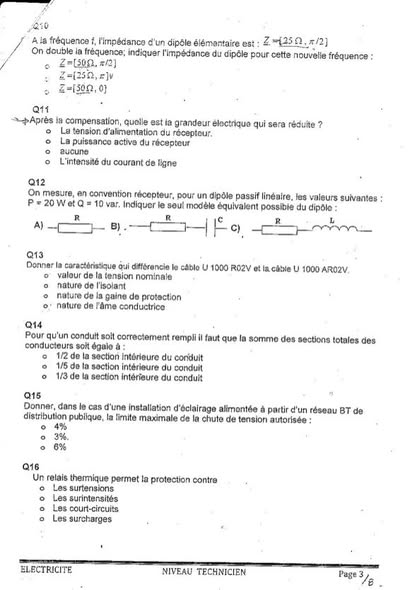

• Impédance quand on double la fréquence : l'argument +π/2 avec un module de 250 Ω caractérise une inductance pure. Or ZL = 2πfL est proportionnelle à f : Z = [500 Ω ; +π/2]. Un condensateur aurait −π/2 et un module divisé par deux.
• Après compensation, quelle grandeur est réduite ? L'intensité du courant de ligne : les condensateurs fournissent localement le réactif, P et la tension ne changent pas, c'est S qui diminue, donc I.
• Dipôle avec P = 20 W et Q = 10 var : en convention récepteur, Q > 0 signifie absorption de réactif, donc inductif : seul modèle possible, résistance + inductance. Un condensateur donnerait Q < 0, une résistance seule Q = 0.

Câbles, canalisations et protections

• U 1000 R02V contre AR02V : la différence est la nature de l'âme conductrice : le A désigne l'aluminium, son absence le cuivre ; le reste est identique.
• Remplissage d'un conduit : la somme des sections des conducteurs ne doit pas dépasser 1/3 de la section intérieure.
• Chute de tension en éclairage depuis un réseau BT public : 3 % (5 % en force motrice) ; depuis un poste privé, 6 % et 8 % — d'où le piège du 6 %.
• Relais thermique : il protège contre les surcharges, surintensités modérées et prolongées détectées par le bilame ; le court-circuit relève du magnétique.

Transformateurs et machines

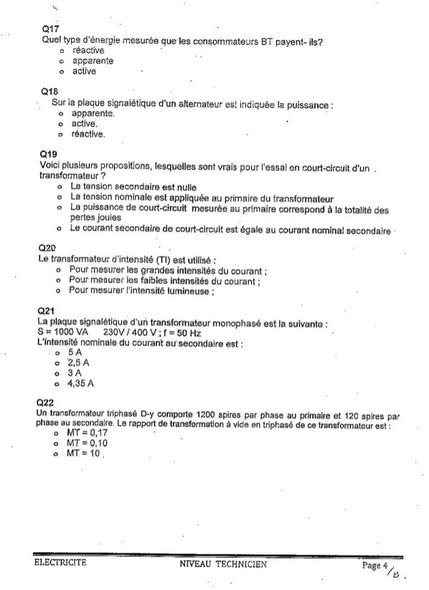

• Énergie facturée aux clients BT : l'énergie active (kWh) ; le réactif n'est facturé qu'aux gros clients.
• Plaque signalétique d'un alternateur : la puissance apparente (kVA), l'échauffement dépendant du courant, non du cos φ.
• Essai en court-circuit : vrai — la tension secondaire est nulle ; faux — on applique une tension réduite, la tension nominale détruirait la machine ; vrai — la puissance mesurée correspond aux pertes Joule, les pertes fer étant négligeables ; vrai — I2cc est réglé au nominal.
• Transformateur d'intensité (TI) : il mesure les fortes intensités, ramenées à un calibre standard (5 ou 1 A) ; ne jamais laisser son secondaire ouvert en charge.
• Transformateur 1000 VA, 230 V/400 V : I2n = S/U2 = 1000/400 = 2,5 A ; 4,35 A serait le courant primaire.
• Transformateur triphasé Dy, 1200 et 120 spires : le rapport par spires vaut 0,1, mais mT se définit entre tensions composées : en triangle l'enroulement voit U1, en étoile U20/√3. Donc mT = 0,1√3 ≈ 0,17 ; 0,10 ne vaudrait qu'en Dd ou Yy.

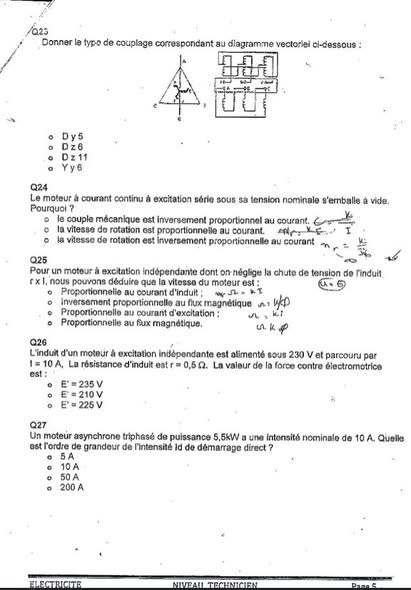

• Couplage d'après le diagramme vectoriel : [illisible dans le scan]. Méthode : majuscule = primaire, minuscule = secondaire, chiffre = indice horaire (déphasage divisé par 30°).
• Moteur série qui s'emballe à vide : car la vitesse est inversement proportionnelle au courant. En série Φ ∝ I et E = kΦn ≈ U, donc n ≈ U/(k'I) : à vide I tend vers zéro et n vers l'infini. Le distracteur sur le couple est faux : en série C ∝ I².
• Moteur à excitation indépendante, chute rI négligée : la vitesse est inversement proportionnelle au flux, car U ≈ E = kΦn donne n ≈ U/(kΦ) ; d'où le réglage par la tension d'induit puis par défluxage.
• Induit sous 230 V, I = 10 A, r = 0,5 Ω : E = U − rI = 230 − 5 = 225 V ; 235 V est la relation d'une génératrice, or en moteur E < U.
• Moteur asynchrone 5,5 kW, In = 10 A, démarrage direct : Id ≈ 5 à 8·In, donc 50 A ; 5 et 10 A sont impossibles, 200 A hors norme. Cette pointe justifie le démarrage étoile-triangle.

💡 Grille de réponses. AC → efficace · Classe I → terre · Salle d'eau → 30 mA · Classe → 50 V · 22 kV → HTA · Bloc → IT · Équipotentielle → canalisations + PE · 2f → [500 Ω ; +π/2] · Compensation → courant de ligne · Q = +10 var → R-L · AR02V → âme conductrice · Conduit → 1/3 · Éclairage → 3 % · Relais thermique → surcharges · BT → active · Alternateur → apparente · I2n → 2,5 A · Dy → 0,17 · E → 225 V · Démarrage → 50 A. Sans réponse faute de schéma : Q1, la nature du courant I et le couplage.

💡 À réviser. Normatif : domaines de tension, tensions limites, classes d'appareils, régimes TT/TN/IT selon le local, sensibilités différentielles, chutes de tension, désignation des câbles, protections. Électrotechnique : lois des circuits, puissances active, réactive et apparente, relèvement du facteur de puissance, transformateurs et leurs essais, indices horaires, machine à courant continu, machine asynchrone et ses démarrages. Préparez enfin la partie 2 : la question directe porte en général sur un schéma de commande ou un bilan de puissances.
