الاختبار الكتابي (ساعتان) لمباراة توظيف عمال مؤهلين حاصلين على دبلوم CQP أو CSP في الكهرباء بتاريخ 25 ماي 2024: أسئلة متعددة الاختيارات وأسئلة مباشرة وتمرين حول المولد ودالة النقل ومشع كهربائي.
نموذج مباراة جديد كل يوم على قناة واتساب
هل أفادك؟ شاركه مع من يبحث
WhatsApp Facebook Telegram
🔗 انشر رابط هذا النموذج في موقعك أو مدونتك أو منتداك

انسخ هذا الرابط (الملف يبقى محيّناً على الصفحة):

التصحيح المقترح: نموذج مباراة توظيف عمال مؤهلين في الكهرباء - الوكالة المستقلة لتوزيع الماء والكهرباء بالجديدة 2024 - الاختبار الكتابي

هذا تصحيح مقترح من إعداد فريق wadifa-info لمساعدتك على فهم منهجية الإجابة — وليس تصحيحاً رسمياً صادراً عن الإدارة المنظِّمة. أسئلة هذا الامتحان محررة بالفرنسية، لذلك التصحيح محرر بالفرنسية أيضاً.

Ce sujet est l'épreuve écrite du concours de recrutement d'ouvriers professionnels titulaires d'un CAP ou d'un CSP (certificat de qualification ou de spécialisation professionnelle) en électricité, organisé par la Régie autonome intercommunale de distribution d'eau et d'électricité d'El Jadida (RADEEJ), session de mai 2024. L'épreuve comprend trois parties : un QCM d'électricité de distribution, des questions de cours et de technologie (10 points) et des exercices (machine à courant continu, asservissement, énergie). Ce qui suit est une correction méthodologique proposée par l'équipe Wadifa Info. Ce n'est pas le corrigé officiel de la Régie. Le scan de la première page est très dégradé (deux colonnes superposées, figures absentes) : une grande partie des énoncés est [illisible dans le scan]. Nous corrigeons ce qui est lisible et donnons la méthode pour le reste.

Partie 1 : QCM (énoncés en partie illisibles)

  • À quoi sert un disjoncteur différentiel ? Il protège les personnes contre les contacts indirects (et, en haute sensibilité, contre certains contacts directs) en coupant le circuit dès qu'il détecte un courant de fuite à la terre supérieur à son seuil de sensibilité. Il protège aussi contre les risques d'incendie d'origine électrique. Il ne protège pas contre la foudre : c'est le rôle du parafoudre.
  • Lampe et résistance en série, changement de résistance : le sens exact du remplacement (18 Ω et 10 Ω) est [illisible dans le scan]. Règle à appliquer : en série, I = U / (Rlampe + R). Si l'on diminue la résistance (par exemple de 18 Ω à 10 Ω), le courant augmente et la lampe éclaire plus. Si on l'augmente, elle éclaire moins.
  • Protection d'un poste source HTA, mode de branchement préférentiel : énoncés et choix [illisible dans le scan]. Nous ne proposons pas de réponse.
  • Un réseau souterrain BT est protégé par : des fusibles (fusibles BT de type HPC sur les départs du poste de transformation). Les fusibles HTA protègent le transformateur côté HTA, pas le réseau BT, et l'interrupteur du tableau n'est pas un organe de protection.

Partie 2 : questions de cours (10 points)

  • 1. Rôle du fusible et deux situations où il fond : le fusible protège les conducteurs et les appareils contre les surintensités : il fond et ouvre le circuit quand le courant dépasse son calibre. Il fond en cas de court-circuit (contact entre phase et neutre, ou entre deux phases) et en cas de surcharge prolongée (trop d'appareils sur le même circuit).
  • 2. Appareil de mesure de l'isolement : le mégohmmètre (contrôleur d'isolement), qui mesure en mégohms la résistance d'isolement entre conducteurs, et entre conducteurs et terre, sous une tension d'essai continue, installation hors tension.
  • 3. Identifier les éléments indiqués par des flèches : le dessin ne figure pas dans le scan. Méthode : nommez chaque élément (par exemple coupe-circuit, disjoncteur, interrupteur, prise de courant), puis donnez ses caractéristiques (calibre en A, tension, pouvoir de coupure, sensibilité pour un différentiel).
  • 4. Conditions à respecter pour la pose de conduits en montage apparent :
    • tracé rectiligne, horizontal ou vertical, parallèle aux arêtes des murs et plafonds ;
    • fixation solide par colliers ou attaches à intervalles réguliers, et de part et d'autre des coudes et des boîtes ;
    • respect du rayon de courbure lors du cintrage, sans écrasement du conduit ;
    • conduits ébavurés, raccordés par manchons, et entrée des conduits dans les boîtes avec embouts ;
    • taux de remplissage du conduit respecté, pour que les conducteurs puissent être tirés et remplacés ;
    • éloignement des canalisations d'eau, de gaz et des sources de chaleur, et boîtes de dérivation accessibles.
  • 5. Identifier les éléments numérotés sur le schéma architectural : le schéma ne figure pas dans le scan. Méthode : reconnaissez les symboles normalisés (point lumineux, interrupteur simple, va-et-vient, prise 2P+T, tableau), puis répondez par numéro.
  • 6. Relevé de la plaque signalétique d'un moteur asynchrone : les valeurs de la plaque sont [illisible dans le scan]. Ce qu'il faut relever : la puissance utile (kW, puissance mécanique sur l'arbre), le facteur de puissance cos φ, la fréquence (Hz), les tensions (par exemple deux valeurs pour les couplages triangle et étoile), l'intensité correspondant à chaque tension et la vitesse de rotation nominale (tr/min, légèrement inférieure à la vitesse de synchronisme).
  • 7. Outils d'exécution appropriés à chaque opération :
    OpérationOutils
    Traçage du parcours de canalisation et emplacement des appareilsMètre, niveau à bulle, cordeau traceur, crayon ou pointe à tracer, équerre
    Travail des conduits MRB : couper, ébavurer, cintrerScie à métaux ou coupe-tube, ébavureur ou lime ronde, cintreuse (ou ressort à cintrer)
    Fixation des conduits et appareils en montage apparentPerceuse ou perforateur et forets, chevilles, vis, colliers, tournevis, niveau

Partie 3 : exercices

Exercice 1 : génératrice à excitation indépendante

Les données numériques (intensités, résistances de l'induit et de l'inducteur) sont en grande partie [illisible dans le scan]. On distingue seulement une f.é.m. constante de 210 V et un courant de 0,6 A. Voici la démarche à appliquer avec les valeurs de votre énoncé :

  • Tension aux bornes de l'induit : U = E − R·I (E : f.é.m., R : résistance de l'induit, I : courant débité).
  • Puissance absorbée par l'inducteur : Pe = u·i = r·i² (u : tension d'excitation, r : résistance de l'inducteur, i : courant d'excitation).
  • Puissance utile fournie à la charge : Pu = U·I. Puissance absorbée : Pa = puissance mécanique reçue + Pe, ou Pu + somme des pertes (pertes Joule de l'induit R·I², pertes de l'inducteur, pertes collectives).
  • Rendement : η = Pu / Pa, toujours inférieur à 1, souvent exprimé en %.

Exercice 2 : schéma fonctionnel d'un asservissement de vitesse

Le schéma bloc ne figure pas dans le scan. Seule la légende est lisible : tension de consigne (V), erreur ε, coefficient d'amplification A, vitesse de rotation Ω (rad/s).

  • a) Élément K1 : dans un asservissement de vitesse de ce type, l'élément placé dans la boucle de retour est en général le capteur de vitesse (génératrice tachymétrique), qui convertit Ω en une tension comparée à la consigne. Vérifiez sa position sur votre schéma : s'il se trouve dans la chaîne directe, c'est le moteur.
  • b) et c) Fonctions de transfert : notez H la chaîne directe (produit des blocs entre ε et Ω, par exemple H = A·Km) et K1 la chaîne de retour.
    • Boucle ouverte : TBO = H·K1.
    • Boucle fermée : TBF = Ω / Uconsigne = H / (1 + H·K1).

Exercice 3 : radiateur électrique (données lisibles, solution complète)

Données : U = 220 V, P = 2 kW = 2 000 W, durée de fonctionnement t = 6 h 15 min = 6,25 h.

  • a) Intensité : I = P / U = 2 000 / 220 ≈ 9,09 A.
  • b) Énergie absorbée : W = P·t = 2 kW × 6,25 h = 12,5 kWh. En joules : t = 6,25 × 3 600 = 22 500 s, d'où W = 2 000 × 22 500 = 45 000 000 J = 45 MJ.

Conseils de méthode pour ce type d'épreuve

  • Lisez tout le sujet et commencez par les points sûrs (calculs directs comme l'exercice 3, définitions comme le fusible ou le mégohmmètre).
  • Calculs : écrivez toujours la formule littérale, puis l'application numérique, puis le résultat avec son unité. Convertissez les durées (6 h 15 min = 6,25 h) et les puissances (kW en W) avant de calculer.
  • Questions de technologie : le jury attend du vocabulaire de métier précis (calibre, pouvoir de coupure, sensibilité, MRB, HPC) et des réponses courtes et ordonnées.
  • Sécurité : chaque fois que c'est pertinent, rappelez la mise hors tension et la vérification d'absence de tension avant toute intervention. C'est un réflexe très apprécié dans un concours de régie de distribution.
  • Schémas : révisez les symboles normalisés du schéma architectural et du schéma unifilaire.

Astuce : pour les questions de plaque signalétique, entraînez-vous sur deux ou trois plaques réelles de moteurs asynchrones. Le jour du concours, il suffit de reconnaître où se trouvent la puissance, le cos φ, les tensions, les intensités et la vitesse.

أسئلة شائعة حول نموذج مباراة توظيف عمال مؤهلين في الكهرباء - الوكالة المستقلة لتوزيع الماء والكهرباء بالجديدة 2024 - الاختبار الكتابي

هل يمكن تحميل نموذج مباراة عامل مؤهل مجاناً؟
نعم. صفحات هذا النموذج (2) متاحة للاطلاع والتحميل مجاناً، وبدون تسجيل أو إنشاء حساب.
هل يتضمن نموذج مباراة عامل مؤهل التصحيح؟
نعم. تجد في هذه الصفحة، أسفل صفحات الأسئلة، تصحيحاً مقترحاً يشرح منهجية الإجابة والعناصر المنتظرة، من إعداد فريق وظيفة إنفو.
ما هي الجهة المنظمة والدرجة المعنية بهذا النموذج؟
هذا النموذج من مباراة نظمتها الوكالة المستقلة الجماعية لتوزيع الماء والكهرباء بالجديدة. ويخصّ درجة: عامل مؤهل.
ما هي دورة هذا الامتحان ولغة أسئلته؟
الدورة: 25 mai 2024. والأسئلة باللغة الفرنسية.
أين أجد نماذج أخرى لنفس المباراة؟
جمعنا نماذج نفس العائلة في صفحة نماذج مباريات المؤسسات والمكاتب العمومية، مرتّبة حسب الدورة من الأحدث إلى الأقدم.
📝 نص أسئلة النموذج (مستخرج آلياً من الصفحات الممسوحة)

استُخرج هذا النص آلياً من صور الامتحان وقد يحتوي على أخطاء في القراءة — الصور أعلاه هي المرجع.

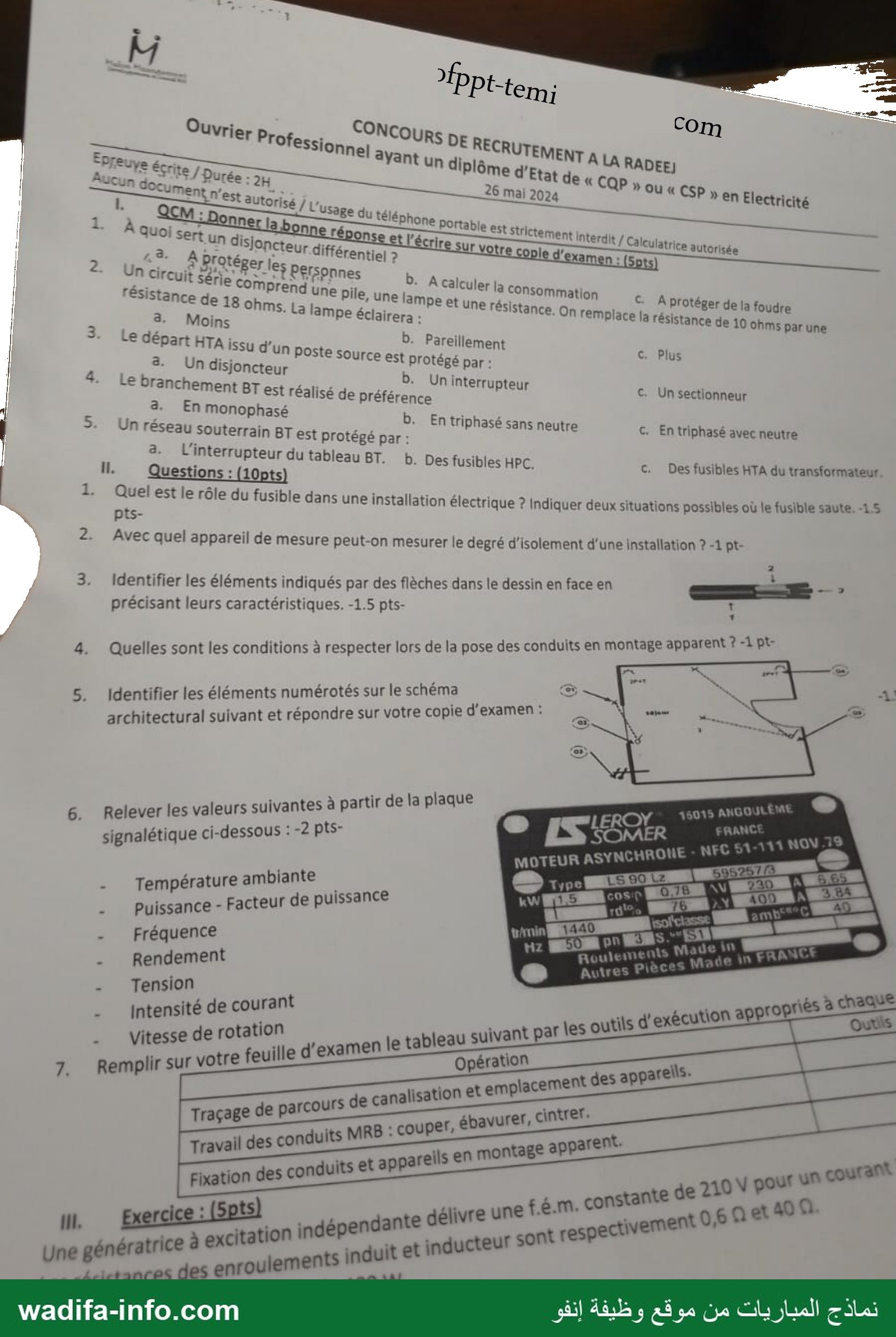

— صفحة 1 —
M
ofppt-temi
com
Ouvrier Professionnel ayant un diplôme d'Etat de «< CQP » ou «< CSP >> en Electricité
CONCOURS DE RECRUTEMENT A LA RADEEJ
Epreuve écrite/Durée: 2H
26 mai 2024
Aucun document n'est autorisé / L'usage du téléphone portable est strictement interdit/Calculatrice autorisée
QCM: Donner la bonne réponse et l'écrire sur votre cople d'examen: (5pts)
1.
1. À quoi sert un disjoncteur différentiel?
2.
a. A protéger les personnes
b. A calculer la consommation
Un circuit série comprend une pile, une lampe et une résistance. On remplace la résistance de 10 ohms par une
résistance de 18 ohms. La lampe éclairera:
c. A protéger de la foudre
a. Moins
b. Pareillement
3. Le départ HTA issu d'un poste source est protégé par :
a. Un disjoncteur
c. Plus
b. Un interrupteur
c. Un sectionneur
5. Un réseau souterrain BT est protégé par :
b. En triphasé sans neutre
c. En triphasé avec neutre
11.
a. L'interrupteur du tableau BT. b. Des fusibles HPC.
Questions: (10pts)
C.
Des fusibles HTA du transformateur.
4. Le branchement BT est réalisé de préférence
a. En monophasé
1. Quel est le rôle du fusible dans une installation électrique ? Indiquer deux situations possibles où le fusible saute. -1.5
pts-
2. Avec quel appareil de mesure peut-on mesurer le degré d'isolement d'une installation? -1 pt-
3. Identifier les éléments indiqués par des flèches dans le dessin en face en
précisant leurs caractéristiques. -1.5 pts-
4. Quelles sont les conditions à respecter lors de la pose des conduits en montage apparent ? -1 pt-
5. Identifier les éléments numérotés sur le schéma
architectural suivant et répondre sur votre copie d'examen :
3P+T
7.
III.
6. Relever les valeurs suivantes à partir de la plaque
signalétique ci-dessous : -2 pts-
Température ambiante
Puissance - Facteur de puissance
Fréquence
Rendement
Tension
Intensité de courant
Vitesse de rotation
LEROY
SOMER
16015 ANGOULEME
FRANCE
MOTEUR ASYNCHRONE NFC 51-111 NOV.79
•
Type
kW 1,5
LS 90 Lz
Cosp
0.78
AV
595257/3
230
A 6.65
rdo
tr/min
1440
76
isol'classe
400
١٨٧
A 3.84
ambc
40
Hz
50
pn 3 S.S1
Roulements Made in
Autres Pièces Made in FRANCE
Remplir sur votre feuille d'examen le tableau suivant par les outils d'exécution appropriés à chaque
Opération
Traçage de parcours de canalisation et emplacement des appareils.
Travail des conduits MRB: couper, ébavurer, cintrer.
Fixation des conduits et appareils en montage apparent.
Exercice: (5pts)
Outils
Une génératrice à excitation indépendante délivre une f.é.m. constante de 210 V pour un courant
cances des enroulements induit et inducteur sont respectivement 0,60 et 40 Q.
wadifa-info.com
نماذج المباريات من موقع وظيفة إنفو

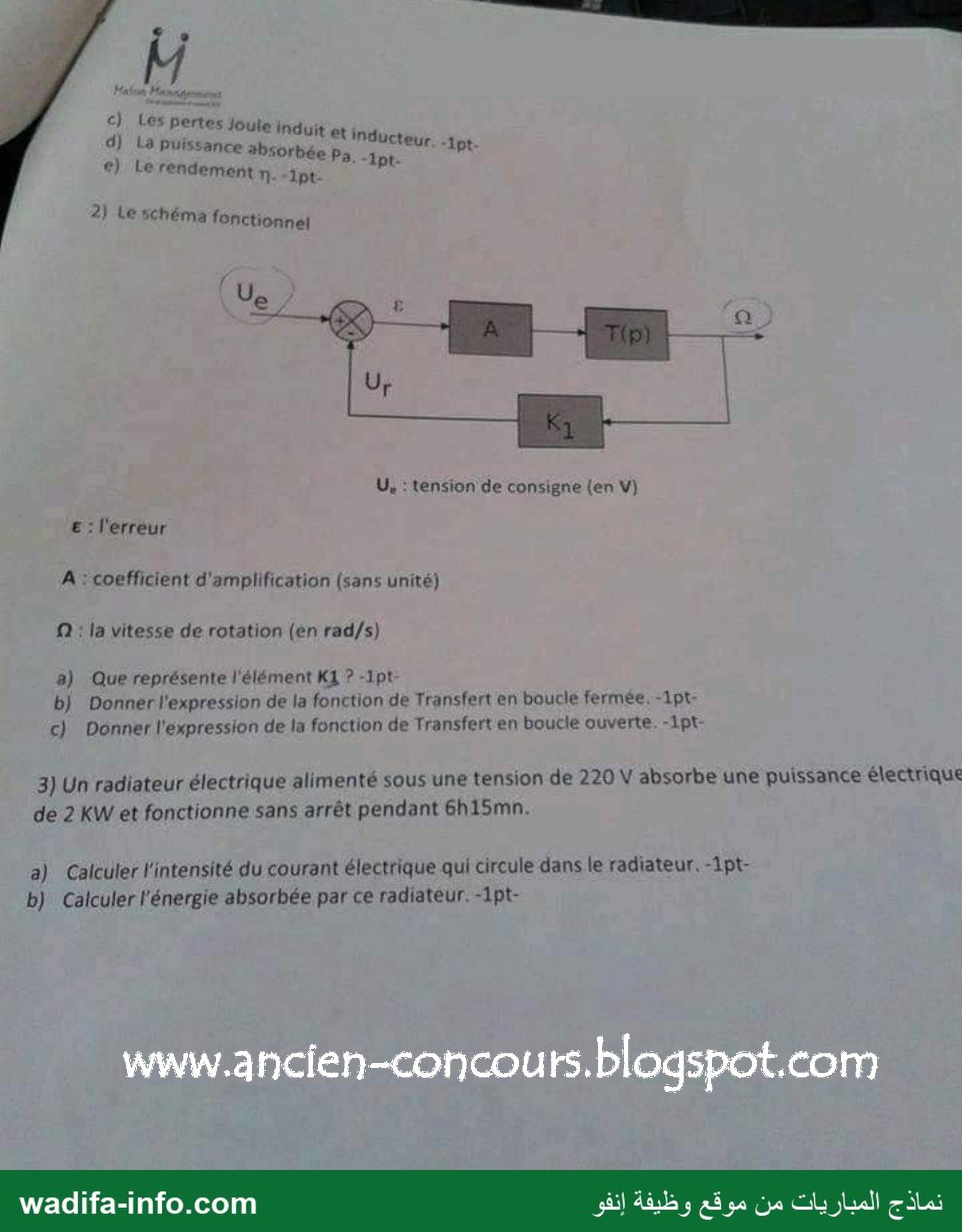

— صفحة 2 —
M
Mafon Managemen
c) Les pertes Joule induit et inducteur. -1pt-
d) La puissance absorbée Pa. -1pt-
e) Le rendement n. -1pt-
2) Le schéma fonctionnel
Ue
A
T(p)
Ur
U: tension de consigne (en V)
E: l'erreur
A: coefficient d'amplification (sans unité)
Q: la vitesse de rotation (en rad/s)
a) Que représente l'élément K1?-1pt-
b) Donner l'expression de la fonction de Transfert en boucle fermée. -1pt-
c) Donner l'expression de la fonction de Transfert en boucle ouverte. -1pt-
3) Un radiateur électrique alimenté sous une tension de 220 V absorbe une puissance électrique
de 2 KW et fonctionne sans arrêt pendant 6h15mn.
a) Calculer l'intensité du courant électrique qui circule dans le radiateur. -1pt-
b) Calculer l'énergie absorbée par ce radiateur. -1pt-
www.ancien-concours.blogspot.com
wadifa-info.com
نماذج المباريات من موقع وظيفة إنفو
